Аппарат GE Voluson S6 — это высокоточный диагностический инструмент, где качество изображения напрямую зависит от стабильности работы электроники высоковольтного блока. В данном случае наблюдались следующие проблемы:
- На всех датчиках фиксировались тёмные полосы и тусклое изображение.
- При выполнении самопроверки аппарат выдавал ошибку, связанную с высоким напряжением.
Диагностика
После проведения детального визуального осмотра было выявлено:

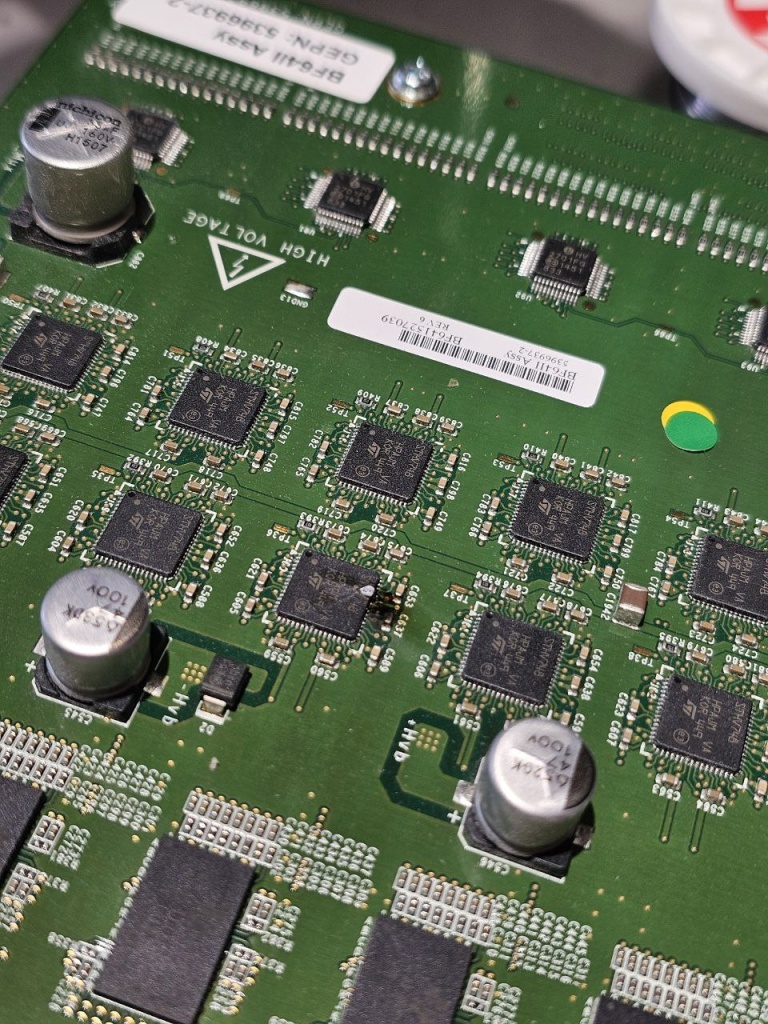

- На одной из плат обнаружен сгоревший TX-pulser — ключевой элемент, формирующий высоковольтные импульсы для генерации ультразвукового сигнала.
- Также имел место прогар дорожки, что нарушало нормальную передачу сигналов на уровне высоковольтного модуля.
Эти повреждения объясняли как появление дефектного изображения, так и ошибку самодиагностики.
Выполненные работы
- Демонтаж и диагностика платы:
Проведен тщательный осмотр с выявлением повреждённого TX-pulser и обуглившейся дорожки, что сигнализировало о перегреве и кратковременном коротком замыкании. - Замена неисправного элемента:
Сгоревший TX-pulser был заменён на оригинальный компонент, соответствующий техническим характеристикам GE Voluson S6. - Восстановление поврежденной дорожки:
Применена технология перезапайки для восстановления проводящего пути. Использовались специализированные материалы для обеспечения надёжного контакта и предотвращения повторного прогара. - Проведение финального тестирования:

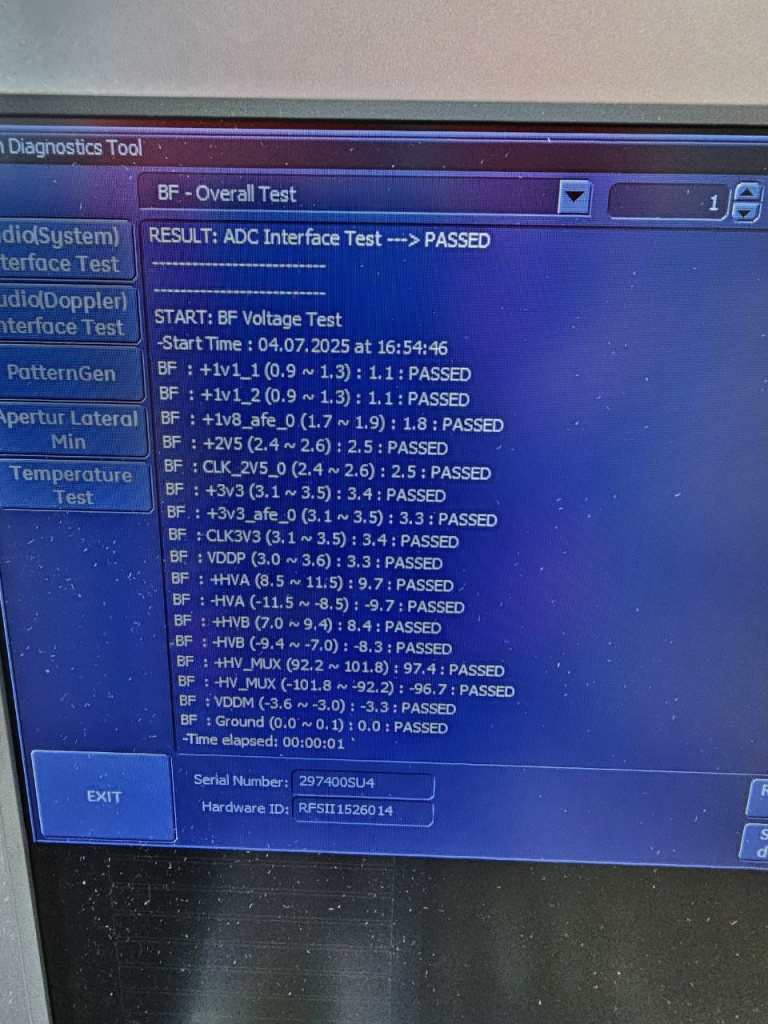

После сборки аппарат был запущен, проведены все этапы самопроверки и тесты визуализации. Ошибка по высокому напряжению исчезла, а качество изображения восстановилось до заводского уровня.
Результат и рекомендации
- Аппарат GE Voluson S6 успешно прошёл самотест, и все режимы сканирования функционируют корректно.
- Восстановление TX-pulser и ремонтом дорожки позволило устранить проблемы с высоковольтной частью, что положительно сказалось на яркости и чёткости изображения.
- Рекомендуется проводить регулярный визуальный осмотр плат высоковольтного блока, так как повреждения таких элементов могут возникать вследствие перегрузок или несоответствия условий эксплуатации.
