Сравнение популярных моделей
Таблица собирается из активных товаров текущего раздела и заполненных характеристик.

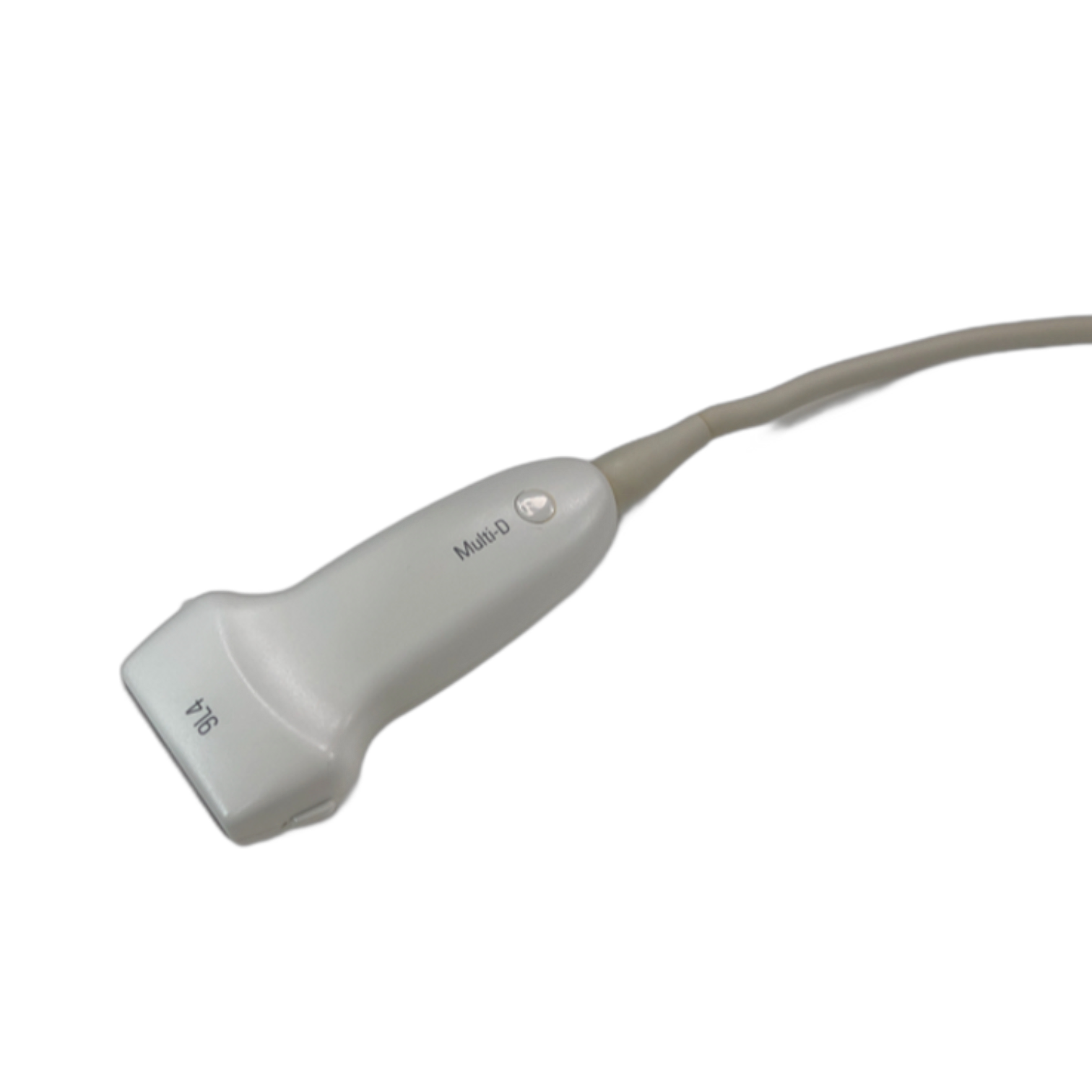

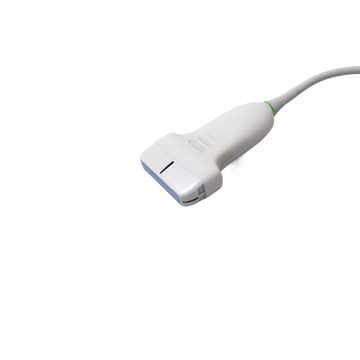

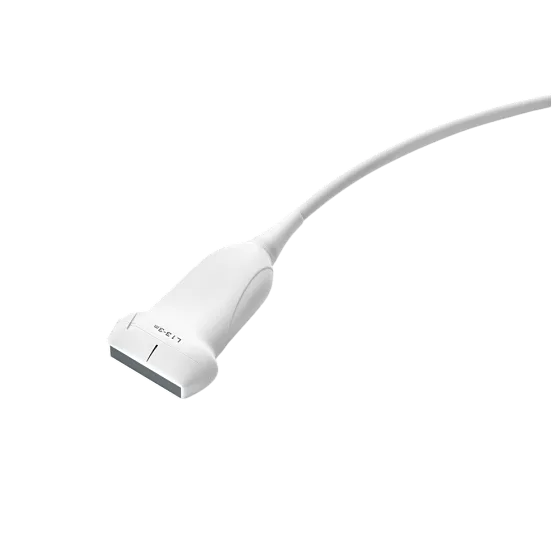

| Характеристика | Высокочастотный линейный датчик Edan L17-7Q | Линейный датчик Mindray L14-3WE | Siemens 9L4 линейный датчик УЗИ | Линейный датчик Mindray L13-3N |
|---|---|---|---|---|
| Бренд | Edan | Mindray | Siemens | Mindray |
| Страна производства | Китай | Китай | Германия | Китай |
| Тип | Линейный | Линейный | Линейный | Линейный |
| Количество элементов | 192 | 256 | 128 | 128 |
| Диапазон частот, МГц | 7,0-17,0 | 3,0-16 | 4-9 | 13-3 |
| Размер апертуры, мм | По запросу | 55,5 | По запросу | По запросу |
| Радиус кривизны, мм | 38 | По запросу | По запросу | По запросу |
| Производитель | 58585 | 1213 | 58586 | 1213 |
| Тип оборудования | Датчик УЗИ | Датчик УЗИ | Датчик УЗИ | Датчик УЗИ |
Как выбрать: линейные датчики узи
Ключевые критерии выбора
-
01
Уточните модель сканера
Линейный датчик рассчитан на конкретную платформу УЗИ-аппарата. Определите марку и модель сканера в клинике: датчик Mindray работает со сканером Mindray, Siemens — с Siemens и так далее. Совместимость по разъёму и программному обеспечению — обязательное условие, с него начинается подбор.
-
02
Определите область применения
Сфера исследования задаёт частоту и геометрию датчика. Сосуды, щитовидная железа, суставы, мягкие ткани, педиатрия предъявляют разные требования. Для поверхностных органов и сосудов обычно берут диапазон 5–12 МГц, для дерматологии — свыше 15 МГц. Задача определяет выбор конкретной модели.
-
03
Выберите частотный диапазон

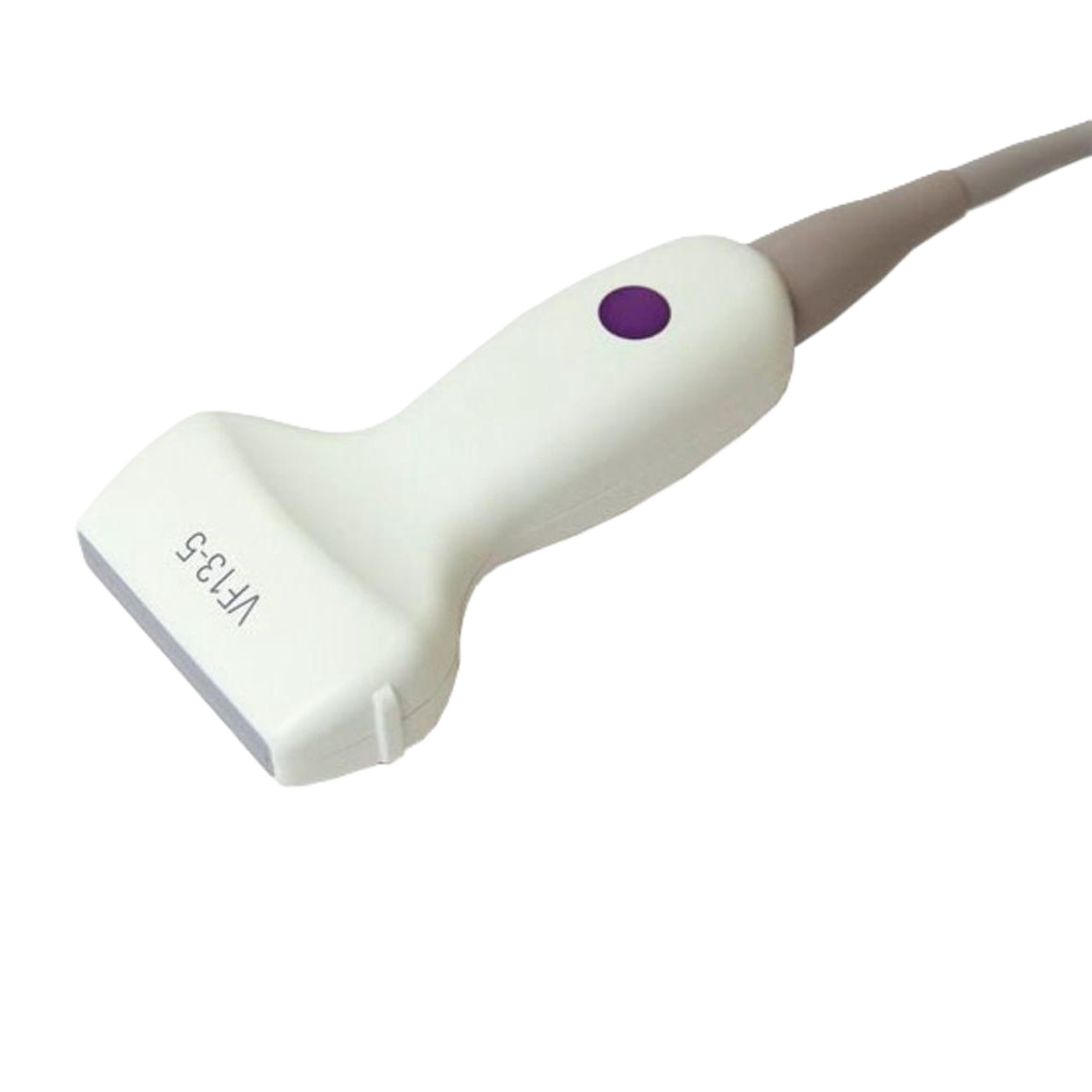

Диапазон частот в каталоге — от 3 до 17 МГц. Высокая частота даёт лучшее разрешение поверхностных структур, но меньшую глубину проникновения. Широкополосные датчики (Siemens VF13-5, 5–13 МГц) охватывают несколько задач. Высокочастотные модели (Edan L17-7Q, 7–17 МГц) — для тонкой детализации.
-
04
Оцените число элементов и апертуру
Число элементов в каталоге 128–256, размер апертуры 25–55,5 мм. Больше элементов и шире апертура — выше плотность линий и шире поле обзора. Компактная апертура (SIUI L10L25K, 25 мм) удобна для мелких структур и труднодоступных зон, широкая — для протяжённых областей.
-
05
Решите вопрос нового или б/у датчика
Новые датчики поставляются с гарантией производителя. Восстановленные и б/у варианты требуют проверки остаточного ресурса пьезоэлементов (кристаллов) и целостности кабеля с разъёмом. При выборе б/у уточните состояние акустической линзы и историю эксплуатации.
-
06
Проверьте документы и совместимость финально
Убедитесь в наличии действующего регистрационного удостоверения Росздравнадзора на датчик. Перед покупкой финально сверьте совместимость с конкретной моделью и версией ПО сканера, чтобы датчик корректно распознавался и работал во всех режимах.
Экспертное мнение
Линейный датчик выбирают в первую очередь по совместимости: он должен точно подходить к модели сканера по разъёму и программному обеспечению, иначе прибор его просто не увидит. Дальше смотрю на частотный диапазон под задачу — сосуды и щитовидка это одно, поверхностные структуры и дерматология другое. Число элементов и апертура определяют детализацию и ширину поля. Для восстановленных датчиков отдельно проверяю остаточный ресурс пьезоэлементов.
Частые вопросы
Вопросы и ответы по оборудованию раздела.
Для чего нужен линейный датчик УЗИ?
Линейный датчик даёт прямоугольное изображение высокого разрешения и применяется для поверхностных структур: сосудов, щитовидной железы, суставов, мягких тканей, молочных желёз, а также в педиатрии. Плоская апертура и высокая частота обеспечивают детализацию близко расположенных структур. Глубоко расположенные органы исследуют конвексными датчиками.
Как подобрать датчик к своему аппарату?
Датчик должен точно подходить к модели сканера по разъёму и программному обеспечению. Уточните марку и модель УЗИ-аппарата: датчик Mindray работает со сканером Mindray, Siemens — с Siemens. Несовместимый датчик аппарат не распознает. Совместимость проверяют до покупки, особенно для восстановленных моделей.
Какой частотный диапазон выбрать?
Частоту подбирают под задачу. Для поверхностных органов и сосудов обычно берут 5–12 МГц, для дерматологии и очень поверхностных структур — свыше 15 МГц. Высокая частота повышает разрешение, но снижает глубину проникновения. В каталоге датчики с диапазоном от 3 до 17 МГц под разные исследования.
На что влияет число элементов?
Число элементов (в каталоге 128–256) вместе с размером апертуры определяет плотность линий сканирования и ширину поля обзора. Больше элементов — выше детализация изображения. Датчики на 256 элементов (Mindray L14-3WE, SonoScape L752) дают более плотную картинку по сравнению со 128-элементными.
Чем линейный датчик отличается от конвексного?
Линейный датчик имеет плоскую апертуру и даёт прямоугольное поле высокого разрешения для поверхностных структур на высоких частотах. Конвексный датчик с выпуклой апертурой даёт секторное поле и работает на более низких частотах для глубоко расположенных органов. Выбор зависит от исследуемой области.
Можно ли купить восстановленный датчик?
Да, в продаже есть новые и восстановленные (б/у) датчики. Восстановленные обходятся дешевле, но требуют проверки остаточного ресурса пьезоэлементов, целостности кабеля, разъёма и акустической линзы. Новые датчики поставляются с гарантией производителя. Выбор зависит от бюджета и требований к ресурсу.
Нужно ли регистрационное удостоверение на датчик?
Да. Датчик УЗИ — компонент медицинского изделия, его применение в клинике в РФ требует действующего регистрационного удостоверения Росздравнадзора. Перед закупкой запросите документ на конкретную модель у поставщика и убедитесь, что он актуален.
Какие бренды датчиков представлены?
В каталоге линейные датчики Edan, Mindray, Siemens, Chison, SonoScape, SIUI и Canon с числом элементов 128–256 и диапазоном частот 3–17 МГц. Датчики рассчитаны на сканеры соответствующих и совместимых платформ. Подбор ведут по модели вашего аппарата и сфере применения.
Документы и нормативная информация
-
Регистрационное удостоверение Росздравнадзора (РУ) Обязательно для медицинского изделия при закупке в клинику. Проверяйте наличие действующего РУ на конкретную модель.
-
Лицензия на медицинскую деятельность Требуется учреждению для оказания медицинских услуг с использованием оборудования.
-
ГОСТ и требования безопасности ГОСТ Р и IEC 60601 — общие требования безопасности к медицинскому оборудованию.
-
Комплект документов при поставке РУ, декларация/сертификат соответствия, инструкция по применению на русском языке, технический паспорт, гарантийный талон.
- Реестр медицинских изделий Росздравнадзора Проверка наличия и статуса РУ по модели.
Коротко о категории
-
Коротко о категории
Линейный датчик УЗИ — преобразователь с плоской апертурой, дающий прямоугольное изображение высокого разрешения для поверхностных структур: сосудов, щитовидной железы, суставов, мягких тканей, а также в педиатрии. Ключевые параметры — диапазон частот (в каталоге 3–17 МГц), число элементов (128–256) и размер апертуры (25–55,5 мм). Для поверхностных органов и сосудов обычно берут 5–12 МГц, для дерматологии — выше 15 МГц. Главное правило подбора — совместимость с моделью сканера по разъёму и ПО. В каталоге бренды Edan, Mindray, Siemens, Chison, SonoScape, SIUI, Canon. -
Что такое линейный датчик УЗИ
Линейный датчик — ультразвуковой преобразователь с плоской апертурой, элементы которого расположены в ряд и активируются последовательными группами. Такой принцип сканирования формирует прямоугольное изображение высокого разрешения. Датчик работает на высоких частотах и предназначен для поверхностно расположенных структур: сосудов, щитовидной железы, суставов, мягких тканей и педиатрических исследований. -
Ключевые характеристики
Основные параметры линейного датчика — диапазон частот (в каталоге 3–17 МГц), число элементов (128–256) и размер апертуры (25–55,5 мм). Частота определяет баланс между разрешением и глубиной проникновения, число элементов и апертура — детализацию и ширину поля обзора. Широкополосные датчики охватывают несколько задач, высокочастотные — тонкую детализацию поверхностных структур. -
Совместимость и подбор
Главное условие выбора — совместимость датчика с моделью сканера по разъёму и программному обеспечению; несовместимый датчик аппарат не распознает. Подбор ведут по марке и модели УЗИ-аппарата и сфере применения (сосуды, суставы, щитовидная железа). Для восстановленных датчиков дополнительно проверяют остаточный ресурс пьезоэлементов, состояние кабеля и акустической линзы. -
Бренды в каталоге
В каталоге представлены линейные датчики Edan, Mindray, Siemens, Chison, SonoScape, SIUI и Canon. Модели различаются числом элементов, частотным диапазоном и размером апертуры: от компактных высокочастотных (SIUI L10L25K, 7–14 МГц, апертура 25 мм) до широкоапертурных 256-элементных (Mindray L14-3WE, 3–16 МГц, апертура 55,5 мм). Датчики подбирают под конкретную платформу сканера.
