Сравнение популярных моделей
Таблица собирается из активных товаров текущего раздела и заполненных характеристик.

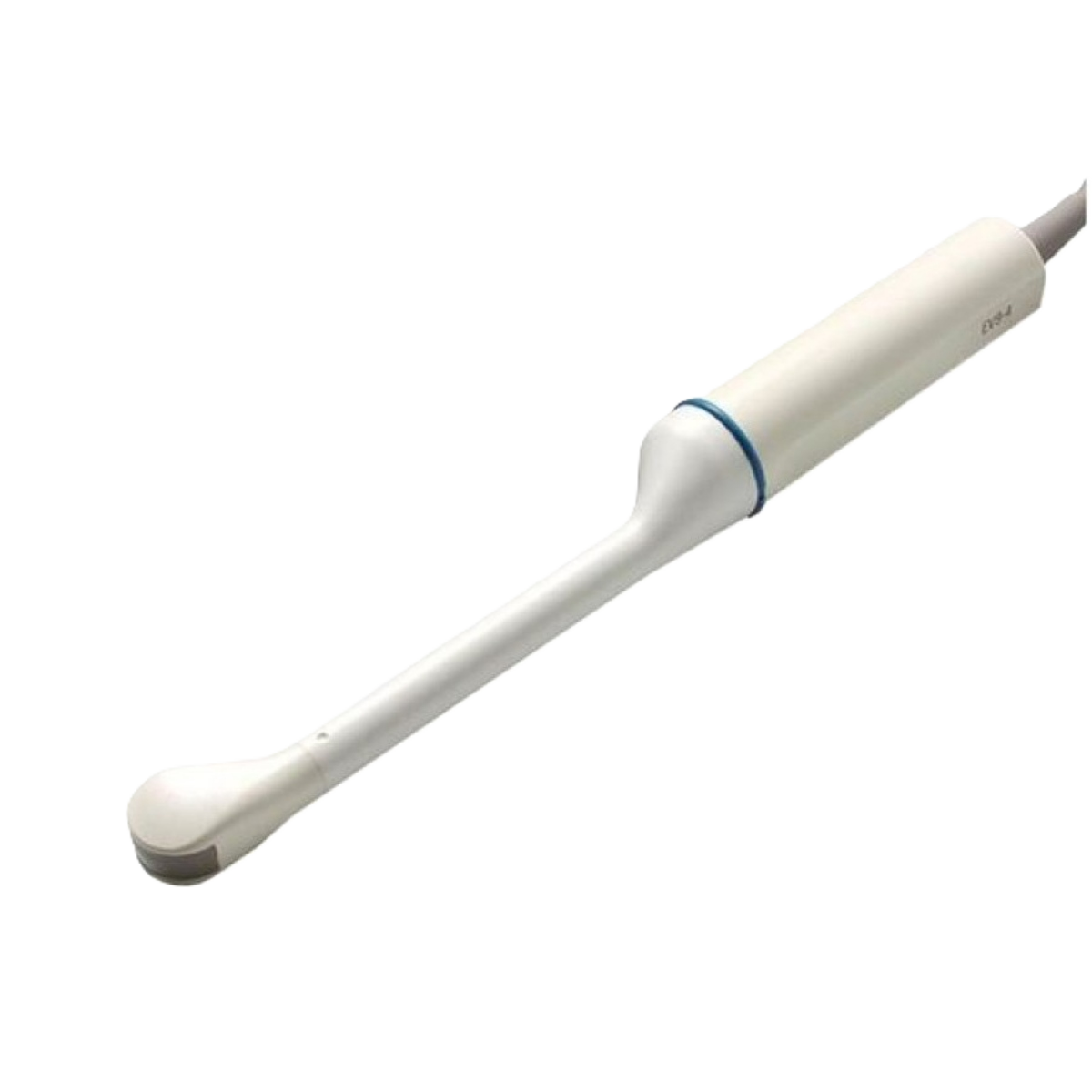

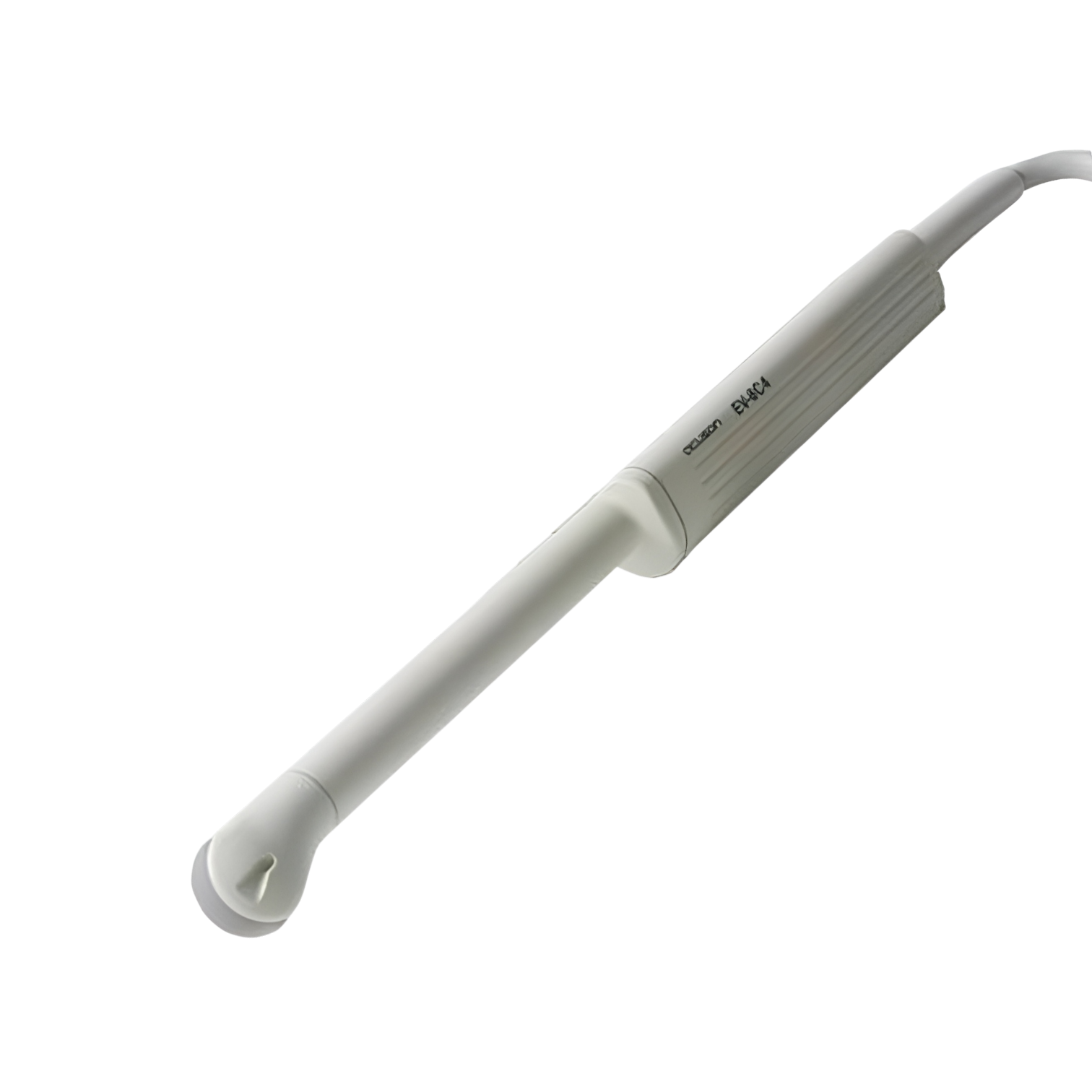

| Характеристика | Вагинально-ректальный датчик SonoScape 6V3 | Siemens EV-8C4 микроконвексный внутриполостной датчик УЗИ | Siemens EC9-4 микроконвексный внутриполостной датчик УЗИ | Микроконвексный датчик Canon PVT-674BT |
|---|---|---|---|---|
| Бренд | SonoScape | Siemens | Siemens | Canon |
| Страна производства | Китай | Германия | Германия | Япония |
| Тип | Внутриполостной | Микроконвексный, Внутриполостной | Микроконвексный, Внутриполостной | Микроконвексный |
| КТРУ | 26.60.12.132-00000002 26.60.12.132-00000013 | 26.60.12.132-00000002 26.60.12.132-00000013 | 26.60.12.132-00000002 26.60.12.132-00000013 | По запросу |
| Количество элементов | 192 | 128 | 128 | 128 |
| Диапазон частот, МГц | 4.0–11.0 | 4-9 | 3,6-8 | 3,5-9,7 |
| Размер апертуры, мм | 10 | По запросу | По запросу | По запросу |
| Радиус кривизны, мм | По запросу | По запросу | 32 | 40 |
| Угол обзора | 200° | По запросу | По запросу | 65° |
| Центральная частота, МГц | 6 | По запросу | По запросу | 6 |
| Совместимая биопсийная насадка | По запросу | По запросу | По запросу | UAGV-028A |
| Производитель | 58579 | 58586 | 58586 | 58584 |
| Тип оборудования | Датчик УЗИ | Датчик УЗИ | Датчик УЗИ | Датчик УЗИ |
Как выбрать: микроконвексные датчики узи
Ключевые критерии выбора
-
01
Проверьте совместимость со сканером
Датчик работает только со своим УЗ-сканером и разъёмом платформы. Сначала уточняют марку и модель аппарата и список поддерживаемых им датчиков: преобразователь Mindray рассчитан на сканеры Mindray, Siemens — на Siemens и так далее. Совместимость первична; частота и радиус кривизны имеют смысл только для подходящего аппарата.
-
02
Выберите частоту под глубину

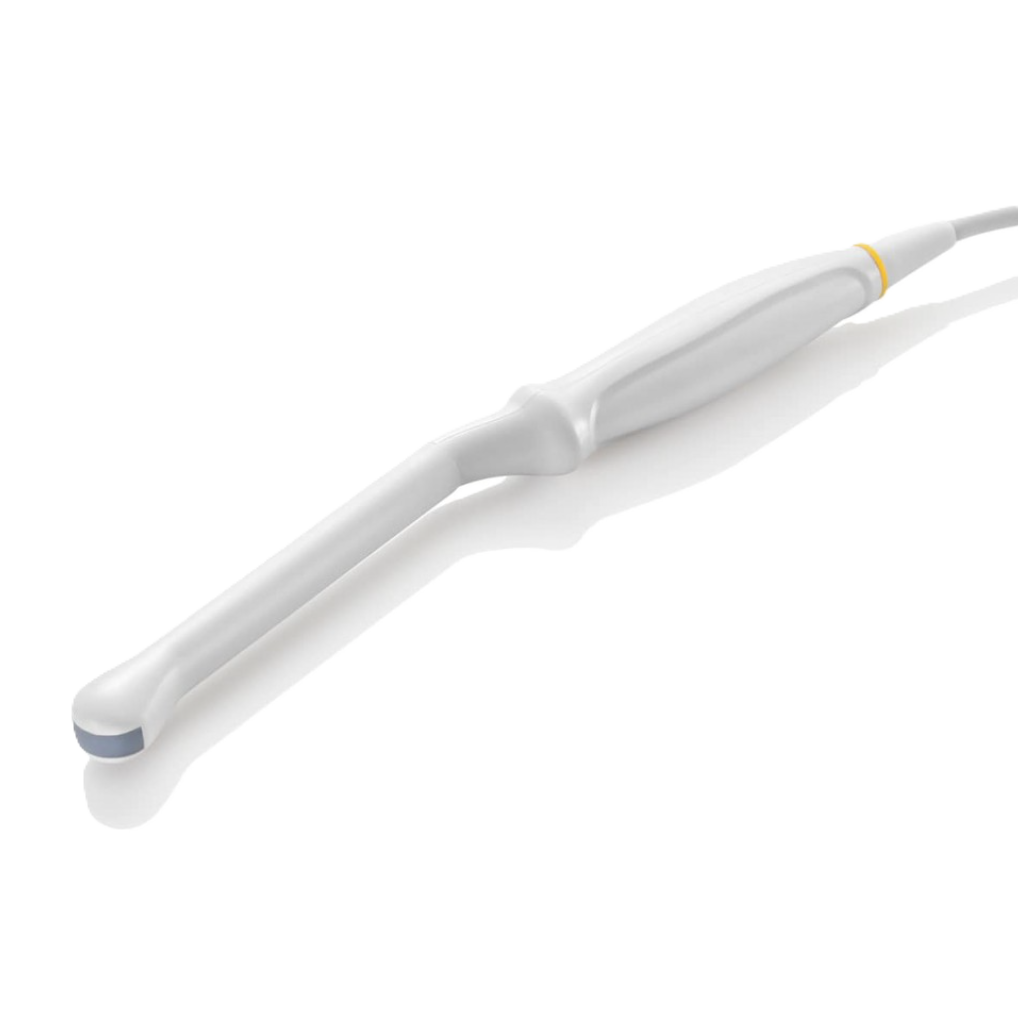

Частотный диапазон моделей каталога — 2,0–12,8 МГц. Высокие частоты дают лучшее разрешение, но ограничивают глубину проникновения до 10–15 см; низкие достают глубже с меньшей детализацией. Широкополосные датчики (Mindray V11-3BE 2,6–12,8 МГц) охватывают широкий диапазон. Частоту согласуют с глубиной исследуемых структур и профилем пациентов.
-
03
Оцените радиус кривизны

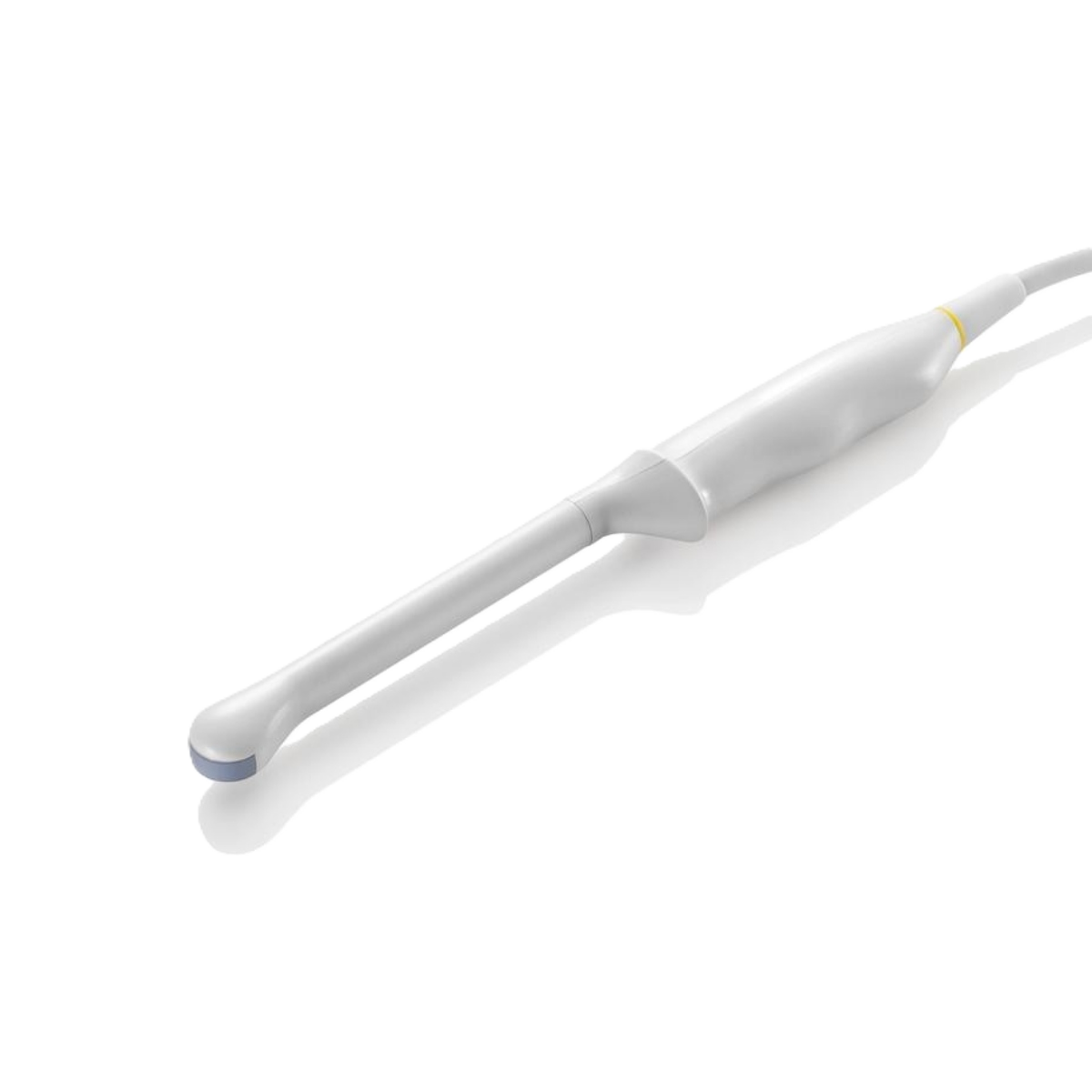

Радиус кривизны у моделей — от 10 до 40 мм. Малый радиус (Edan MC9-3TQ — 10 мм, Mindray V11-3s — 11 мм) даёт компактное пятно контакта и широкий обзор из узкого окна, удобен для внутриполостных и педиатрических исследований. Больший радиус (Canon PVT-674BT — 40 мм) ближе к обычному конвексному. Радиус подбирают под зону доступа.
-
04
Определите тип: наружный или внутриполостной
Наружные (поверхностные) датчики применяют для трансабдоминальных исследований у детей, неонатологии, межрёберного сканирования и кардиологии. Внутриполостные (трансвагинальные, трансректальные) — для гинекологии, урологии и проктологии. В каталоге есть оба типа. Назначение датчика определяет форму корпуса и требования к обработке; выбор под исследование определяет врач.
-
05
Учтите число элементов

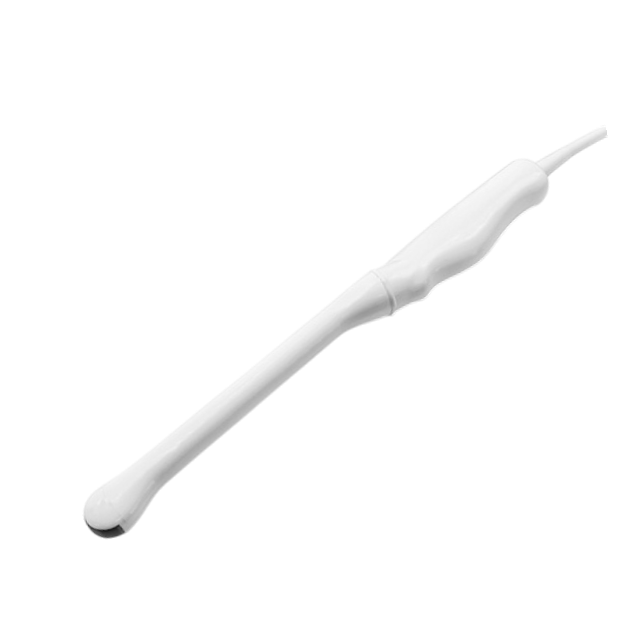

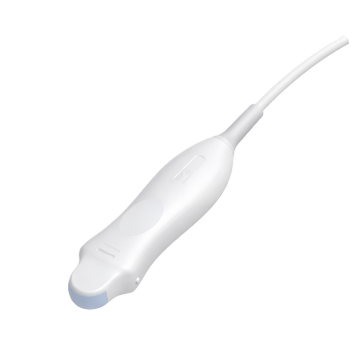

Число элементов у моделей каталога — от 80 до 192 (Edan C611-2 — 80, SonoScape 6V3 и Samsung EA2-11B — 192). Больше элементов при прочих равных даёт более плотную линию сканирования и потенциально лучшую детализацию изображения. Значение параметра оценивают в связке с частотой, радиусом кривизны и возможностями самого сканера.
-
06
Уточните обработку и регистрацию
Для внутриполостных датчиков проверяют совместимость с одноразовыми защитными чехлами и допустимый режим дезинфекции — это обязательное требование санитарной безопасности. Перед вводом в оборот сверяют действующее регистрационное удостоверение Росздравнадзора на модель и условия сервисной поддержки. Кабель и разъём датчика относятся к нагруженным узлам и требуют аккуратного обращения.
Экспертное мнение
Датчик выбирают строго под свой сканер — микроконвексный преобразователь от другой платформы просто не заведётся. Дальше смотрю на частотный диапазон: высокие частоты дают детализацию, но ограничивают глубину, поэтому под межрёберное сканирование печени и под неонатологию нужны разные акценты. Радиус кривизны в каталоге от 10 до 40 мм определяет пятно контакта и угол обзора. Для внутриполостных моделей отдельно проверяю совместимость с защитными чехлами и режим дезинфекции.
Частые вопросы
Вопросы и ответы по оборудованию раздела.
Чем микроконвексный датчик отличается от конвексного?
Микроконвексный датчик — уменьшенная и сильно изогнутая версия конвексного, с малым радиусом кривизны (в каталоге 10–40 мм). Он даёт компактное пятно контакта и широкий веерообразный обзор из узкого акустического окна. Обычный конвексный крупнее и глубже проникает, поэтому его чаще применяют для абдоминальных исследований у взрослых.
Для каких исследований нужен микроконвексный датчик?
Наружные модели применяют в педиатрии и неонатологии (в том числе нейросонография через родничок), при межрёберном сканировании печени и селезёнки и в кардиологии через узкие промежутки. Внутриполостные — в гинекологии, урологии и проктологии. Конкретное исследование и выбор датчика под него определяет врач по клинической задаче.
Как выбрать частоту датчика?
Частота определяет баланс разрешения и глубины: высокие частоты дают детальное изображение, но проникают на 10–15 см, низкие достают глубже с меньшей детализацией. В каталоге диапазон — 2,0–12,8 МГц, есть широкополосные модели. Частоту согласуют с глубиной исследуемых структур; для поверхностных и глубоких задач акценты различаются.
Что означает радиус кривизны?
Радиус кривизны — степень изогнутости рабочей поверхности датчика. Малый радиус (10–11 мм) даёт компактное пятно контакта и широкий обзор из узкого окна, удобен для внутриполостных и детских исследований. Больший радиус (до 40 мм) ближе к обычному конвексному датчику. В каталоге радиус кривизны моделей — от 10 до 40 мм.
Подойдёт ли датчик к моему аппарату УЗИ?
Датчик совместим только со своим сканером и разъёмом платформы: преобразователь Mindray работает со сканерами Mindray, Siemens — с Siemens и так далее. Универсальной совместимости между марками нет. Перед покупкой сверяют модель аппарата со списком поддерживаемых датчиков в документации производителя, иначе датчик не заведётся.
Как обрабатывают внутриполостные датчики?
Внутриполостные датчики применяют с одноразовыми защитными чехлами и подвергают дезинфекции согласно инструкции производителя. Строгое соблюдение обработки — обязательное требование санитарной безопасности. Совместимость с чехлами и допустимые дезинфицирующие средства уточняют по документации модели, поскольку не все средства подходят для акустической поверхности датчика.
Сколько элементов должно быть у датчика?
Число элементов у моделей каталога — от 80 до 192. Больше элементов при прочих равных даёт более плотную линию сканирования и потенциально лучшую детализацию. Однако итоговое качество зависит от связки датчика, частоты и возможностей сканера, поэтому число элементов оценивают вместе с остальными параметрами, а не отдельно.
Нужно ли регистрационное удостоверение?
Да. Датчик УЗИ — медицинское изделие, вводимое в оборот при действующем регистрационном удостоверении Росздравнадзора на модель. Перед приобретением сверяют статус РУ, совместимость со сканером, а для внутриполостных моделей — режим обработки и совместимость с защитными чехлами, а также условия сервиса у поставщика.
Документы и нормативная информация
-
Регистрационное удостоверение Росздравнадзора (РУ) Обязательно для медицинского изделия при закупке в клинику. Проверяйте наличие действующего РУ на конкретную модель.
-
Лицензия на медицинскую деятельность Требуется учреждению для оказания медицинских услуг с использованием оборудования.
-
ГОСТ и требования безопасности ГОСТ Р и IEC 60601 — общие требования безопасности к медицинскому оборудованию.
-
Комплект документов при поставке РУ, декларация/сертификат соответствия, инструкция по применению на русском языке, технический паспорт, гарантийный талон.
- Реестр медицинских изделий Росздравнадзора Проверка наличия и статуса РУ по модели.
Коротко о категории
-
Коротко о категории
Микроконвексный датчик УЗИ — компактный сильно изогнутый преобразователь с малым радиусом кривизны (в каталоге 10–40 мм) и широким веерообразным обзором. Его применяют там, где нужен доступ через узкое акустическое окно: педиатрия, неонатология, межрёберное сканирование, а также внутриполостные исследования. Частотный диапазон моделей — 2,0–12,8 МГц, число элементов — 80–192. Главный критерий выбора — совместимость с конкретным УЗ-сканером. Затем оценивают частоту под глубину, радиус кривизны и тип (наружный или внутриполостной). Выбор под исследование определяет врач. -
Что такое микроконвексный датчик УЗИ
Микроконвексный датчик — уменьшенный и сильно изогнутый вариант конвексного преобразователя с малым радиусом кривизны. Компактное пятно контакта и широкий веерообразный обзор позволяют работать в условиях ограниченного акустического доступа. Пьезоэлементы расположены по крутой дуге, что обеспечивает широкий угол сканирования при малой площади контакта с телом пациента. -
Характеристики и частота
Ключевые параметры — частотный диапазон, радиус кривизны и число элементов. В каталоге частота моделей составляет 2,0–12,8 МГц, радиус кривизны — 10–40 мм, число элементов — 80–192. Высокие частоты дают лучшее разрешение при глубине до 10–15 см, малый радиус кривизны обеспечивает доступ через узкое акустическое окно. -
Виды и применение
Микроконвексные датчики делят на наружные и внутриполостные. Наружные применяют в педиатрии, неонатологии, при межрёберном сканировании и в кардиологии; внутриполостные — в гинекологии, урологии и проктологии. В каталоге представлены обе группы от Mindray, Siemens, Canon, Samsung, GE, SonoScape, Edan и SIUI. -
Совместимость и обработка
Датчик работает только со своим сканером и разъёмом платформы, поэтому совместимость сверяют по документации до покупки. Внутриполостные модели применяют с одноразовыми чехлами и дезинфицируют по инструкции. Перед вводом в оборот проверяют регистрационное удостоверение Росздравнадзора и условия сервиса; кабель и разъём датчика требуют аккуратного обращения.
