Сравнение популярных моделей
Таблица собирается из активных товаров текущего раздела и заполненных характеристик.

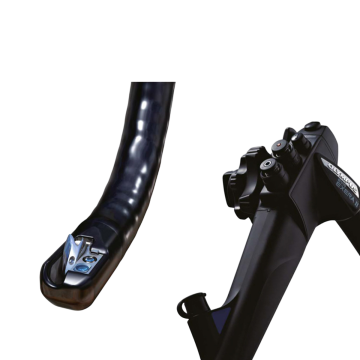

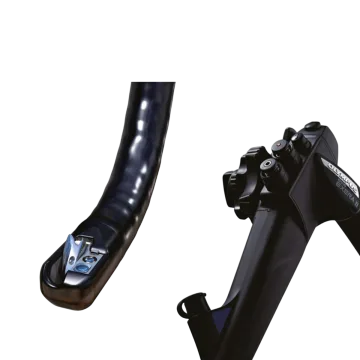

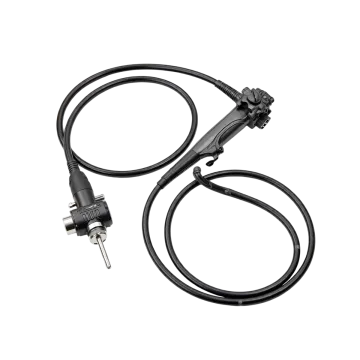

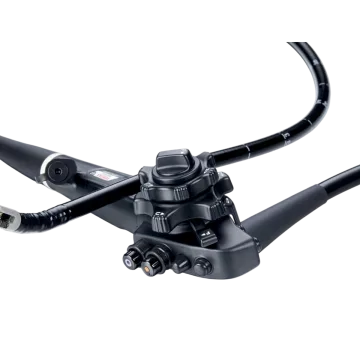

| Характеристика | Видеодуоденоскоп ED-5GT | Видеодуоденоскоп Olympus TJF-Q180V | Видеодуоденоскоп Pentax ED34-i10T2 | Терапевтический видеодуоденоскоп Fujifilm ED-530XT |
|---|---|---|---|---|
| Бренд | SonoScape | Olympus | Pentax | Fujifilm |
| Страна производства | По запросу | Япония | Япония | Япония |
| КТРУ | По запросу | 26.60.12.119-00000887 | 26.60.12.119-00000887 | 26.60.12.119-00000887 |
| Диаметр дистального конца, мм | По запросу | 13,7 | 13,0 | 13,1 |
| Диаметр вводимой трубки, мм | По запросу | 11,3 | 11,6 | 11,5 |
| Рабочая длина, мм | По запросу | 1240 | 1250 | 1550 |
| Общая длина, мм | По запросу | 1560 | 1566 | По запросу |
| Глубина резкости, мм | По запросу | 5-60 | 4-60 | 4-60 |
| Угол изгиба дистального конца вверх, ° | По запросу | 120° | 120° | 130° |
| Угол изгиба дистального конца вниз, ° | По запросу | 90° | 90° | 90° |
| Угол поля зрения, ° | По запросу | 100° | 100° | 98° |
| Диаметр рабочего канала, мм | По запросу | 4,2 | 4,2 | 4,2 |
| Угол изгиба дистального конца вправо, ° | По запросу | 90° | 105° | 110° |
| Угол изгиба дистального конца влево, ° | По запросу | 110° | 90° | 100° |
| Направление обзора | По запросу | По запросу | По запросу | боковое 8° назад |
| Производитель | По запросу | 58577 | 58580 | 58581 |
| Тип оборудования | По запросу | Дуоденоскоп | Дуоденоскоп | Дуоденоскоп |
Как выбрать: дуоденоскопы
Ключевые критерии выбора
-
01
Определите тип вмешательств

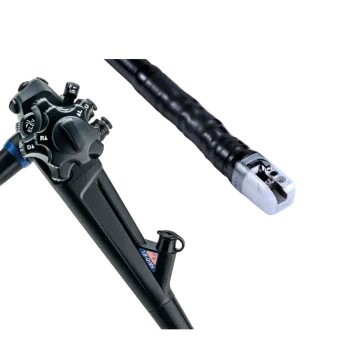

Диагностическая ЭРХПГ и терапевтические процедуры предъявляют разные требования к каналу. Для стентирования, литоэкстракции и работы крупным инструментом нужен инструментальный канал 4,2 мм — он есть у терапевтических версий Olympus TJF-Q190V и Fujifilm ED-530XT. Для базовой диагностики подойдёт стандартный канал.
-
02
Проверьте совместимость с видеосистемой
Дуоденоскоп подключается к видеопроцессору своего производителя. Уточните модель процессора и источника света в клинике: датчик Olympus работает с платформой Olympus, Pentax — с Pentax, Fujifilm — с Fujifilm. Замена в существующую стойку требует совпадения разъёма и поколения системы.
-
03
Сопоставьте геометрию дистального конца
Диаметр дистального конца в каталоге 13,0–13,7 мм, вводимой трубки — 11,3–11,6 мм. Меньший диаметр облегчает интубацию у пациентов со сложной анатомией. Оцените рабочую длину: у большинства моделей 1240–1250 мм, у Fujifilm ED-530XT — 1550 мм.
-
04
Оцените оптику
Угол поля зрения у моделей 98–100°, глубина резкости 4–60 мм. Боковой обзор выводит устье большого дуоденального сосочка в центр кадра, что критично для канюляции. Видеомодели дают цифровое изображение для архива, фиброскопы (Pentax FD-34V2) — прямую оптическую передачу.
-
05
Заложите протокол обработки
Подъёмник и его канал — зона, требующая ручной очистки перед машинной дезинфекцией. Согласуйте выбранную модель с имеющейся моюще-дезинфицирующей машиной и щётками. Учтите наличие расходников и запасных дистальных колпачков в эксплуатации.
-
06
Проверьте регистрацию и сервис
Убедитесь, что модель имеет действующее регистрационное удостоверение Росздравнадзора для применения в РФ. Уточните доступность ремонта подъёмного механизма и оптического тракта, а также сроки поставки запасных частей для выбранного бренда.
Экспертное мнение
Дуоденоскоп выбирают по трём точкам: боковой обзор и надёжность подъёмника, диаметр инструментального канала и совместимость с уже установленным видеопроцессором. Терапевтический канал 4,2 мм нужен там, где идёт стентирование и литоэкстракция крупным инструментом; для диагностической ЭРХПГ достаточно стандартного. Отдельный вопрос — обработка: конструкция дистального конца с подъёмником требует строгого протокола очистки, и это стоит закладывать в эксплуатацию сразу.
Частые вопросы
Вопросы и ответы по оборудованию раздела.
Чем дуоденоскоп отличается от гастроскопа?
Дуоденоскоп имеет боковое расположение объектива и подъёмник инструмента (элеватор), которого нет у гастроскопа с прямой оптикой. Боковой обзор выводит большой дуоденальный сосочек в центр кадра, а подъёмник направляет катетер или инструмент под нужным углом к устью протока. Это делает дуоденоскоп основным прибором для ЭРХПГ.
Для чего нужен подъёмник (элеватор)?
Подъёмник — управляемый рычаг у дистального конца, который поднимает и наклоняет вводимый инструмент. Он позволяет точно навести катетер, папиллотом или проводник на устье сосочка при канюляции желчных и панкреатических протоков. Без него прицельная работа при ЭРХПГ практически невозможна.
Какой инструментальный канал выбрать?
Для диагностической ЭРХПГ достаточно стандартного канала. Для терапевтических вмешательств — стентирования, литоэкстракции, работы крупным инструментом — нужен канал 4,2 мм, как у Olympus TJF-Q190V и Fujifilm ED-530XT. Диаметр канала определяет, какой инструмент пройдёт через прибор.
Подойдёт ли дуоденоскоп к нашему видеопроцессору?
Дуоденоскоп совместим с видеопроцессором и источником света своего производителя и поколения. Датчик Olympus работает с платформой Olympus, Pentax — с Pentax, Fujifilm — с Fujifilm. Перед покупкой уточните модель процессора в клинике; при замене прибора совпадение разъёма обязательно.
Чем видеодуоденоскоп отличается от фиброскопа?

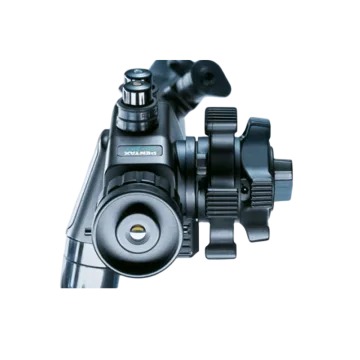

Видеодуоденоскоп передаёт изображение с матрицы на видеопроцессор и монитор, позволяет вести цифровой архив. Фибродуоденоскоп (например, Pentax FD-34V2) передаёт картинку по оптоволокну напрямую в окуляр. Видеосистемы удобнее для документирования и работы бригады, фиброскопы автономнее.
Нужно ли регистрационное удостоверение Росздравнадзора?
Да. Дуоденоскоп — медицинское изделие, применение в клинике в РФ требует действующего регистрационного удостоверения Росздравнадзора. Перед закупкой запросите документ на конкретную модель и убедитесь, что он актуален для планируемой области применения.
Как часто дуоденоскоп нуждается в обслуживании?
Периодичность зависит от нагрузки и рекомендаций производителя. Узел подъёмника и оптический тракт — наиболее ответственные части, требующие контроля герметичности и целостности. Регулярная проверка каналов и своевременный ремонт продлевают ресурс прибора; график обслуживания согласуют с сервисной службой.
Что важно в обработке дуоденоскопа?
Конструкция дистального конца с подъёмником имеет труднодоступные зоны, поэтому протокол включает ручную очистку канала подъёмника перед машинной дезинфекцией. Выбранная модель должна быть совместима с моюще-дезинфицирующей машиной клиники. Соблюдение протокола снижает риск перекрёстной контаминации.
Документы и нормативная информация
-
Регистрационное удостоверение Росздравнадзора (РУ) Обязательно для медицинского изделия при закупке в клинику. Проверяйте наличие действующего РУ на конкретную модель.
-
Лицензия на медицинскую деятельность Требуется учреждению для оказания медицинских услуг с использованием оборудования.
-
ГОСТ и требования безопасности ГОСТ Р и IEC 60601 — общие требования безопасности к медицинскому оборудованию.
-
Комплект документов при поставке РУ, декларация/сертификат соответствия, инструкция по применению на русском языке, технический паспорт, гарантийный талон.
- Реестр медицинских изделий Росздравнадзора Проверка наличия и статуса РУ по модели.
Коротко о категории
-
Коротко о категории
Дуоденоскоп — гибкий эндоскоп с боковой оптикой и подъёмником (элеватором) для проведения ЭРХПГ, стентирования желчных протоков и удаления камней. Отличается от гастроскопа боковым расположением объектива и управляемым подъёмником, который направляет инструмент к устью сосочка. В каталоге модели Olympus, Pentax и Fujifilm: диаметр дистального конца 13,0–13,7 мм, рабочая длина 1240–1550 мм, инструментальный канал терапевтических версий 4,2 мм. Выбор модели зависит от совместимости с видеосистемой клиники и планируемых вмешательств. -
Что такое дуоденоскоп и где он применяется
Дуоденоскоп — гибкий эндоскоп бокового обзора, предназначенный для осмотра двенадцатиперстной кишки и большого дуоденального сосочка. Основная область применения — эндоскопическая ретроградная холангиопанкреатография (ЭРХПГ): контрастирование, стентирование и дренирование желчных и панкреатических протоков, удаление конкрементов. Боковая оптика и подъёмник инструмента отличают прибор от гастроскопа и делают его специализированным инструментом гепатобилиарной эндоскопии. -
Ключевые характеристики при подборе
Основные параметры дуоденоскопа: диаметр дистального конца (13,0–13,7 мм), диаметр вводимой трубки (11,3–11,6 мм), рабочая длина (1240–1550 мм), глубина резкости (4–60 мм), угол поля зрения (98–100°) и диаметр инструментального канала. Терапевтические модели с каналом 4,2 мм рассчитаны на крупный инструмент. Меньший диаметр вводимой трубки облегчает проведение прибора при сложной анатомии. -
Бренды и модели в каталоге

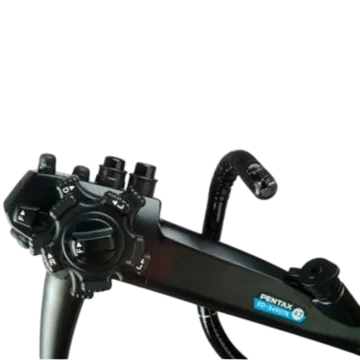

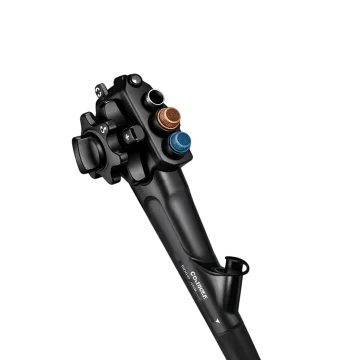

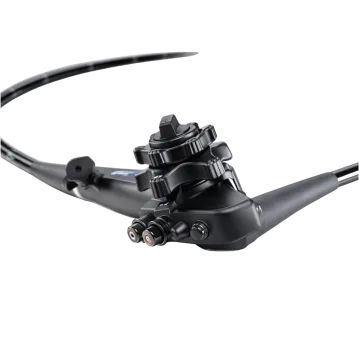

В каталоге представлены дуоденоскопы Olympus (TJF-Q180V, TJF-Q190V), Pentax (ED34-i10T2, ED34-i10T, ED-3490TK, фиброскоп FD-34V2) и Fujifilm (ED-530XT, ED-580XT). Модели различаются диаметрами, рабочей длиной и наличием терапевтического канала. Каждый бренд работает со своей видеосистемой, поэтому подбор ведут с учётом уже установленного в клинике процессора и источника света. -
Видеодуоденоскоп или фиброскоп
Видеодуоденоскопы передают изображение на видеопроцессор и монитор, поддерживают цифровой архив и совместную работу бригады. Фибродуоденоскопы передают картинку по оптоволокну в окуляр и не требуют видеостойки. Выбор зависит от оснащения кабинета: при наличии видеосистемы логичны видеомодели, для автономной работы или ограниченного бюджета рассматривают фиброскопы.
