Сравнение популярных моделей
Таблица собирается из активных товаров текущего раздела и заполненных характеристик.

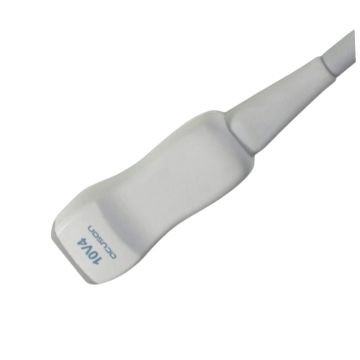

| Характеристика | 4D объемный датчик SIUI C5L40K | Siemens 10V4 секторный датчик УЗИ | Siemens 14L5 SP линейный датчик УЗИ | Siemens 14L5 линейный датчик УЗИ |
|---|---|---|---|---|
| Бренд | SIUI | Siemens | Siemens | Siemens |
| Страна производства | Китай | Германия | Германия | Германия |
| Тип | Конвексный | Секторный фазированный | Линейный | Линейный |
| Количество элементов | 128 | 128 | 128 | 128 |
| Диапазон частот, МГц | 2,0-6,1 | 4,1-9,9 | 5-14 | 5-14 |
| Размер апертуры, мм | По запросу | 13.056 | По запросу | По запросу |
| Производитель | 58587 | 58586 | 58586 | 58586 |
| Тип оборудования | Датчик УЗИ | Датчик УЗИ | Датчик УЗИ | Датчик УЗИ |
Как выбрать: датчики для узи
Ключевые критерии выбора
-
01
Определите область исследования
Тип датчика диктуется задачей: поверхностные структуры и сосуды — линейный, брюшная полость и акушерство — конвексный, сердце — секторный фазированный, малый таз и предстательная железа — внутриполостной. С этого шага начинается любой подбор.
-
02
Сопоставьте частоту и глубину
Высокая частота даёт детализацию, но малую глубину; низкая — наоборот. Линейные работают в 5–18 МГц для поверхностных органов, конвексные в 2–7,5 МГц для глубоких, секторные в 1–5 МГц для сердца. В каталоге диапазон моделей — от 1 до 13 МГц.
-
03
Проверьте совместимость с аппаратом
Датчик рассчитан на конкретную платформу: важны марка, модель сканера и тип разъёма. Датчик GE, Siemens, Samsung или Mindray не заработает на чужой системе без совместимости. Уточните точное наименование вашего аппарата до заказа.
-
04
Оцените число элементов и конструкцию

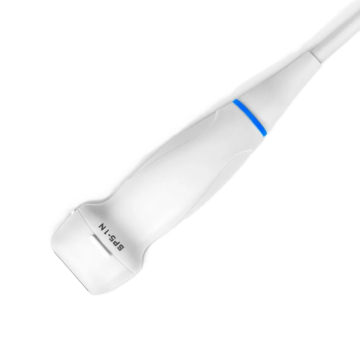

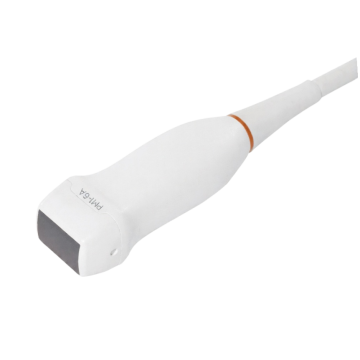

Число пьезоэлементов влияет на разрешение: в каталоге модели с 64–192 элементами. Монокристаллические (Mindray SP5-1N, Samsung PM1-6A) и матричные конструкции дают шире полосу частот и чувствительность. Сопоставьте это с классом задач кабинета.
-
05
Учтите специальные форматы

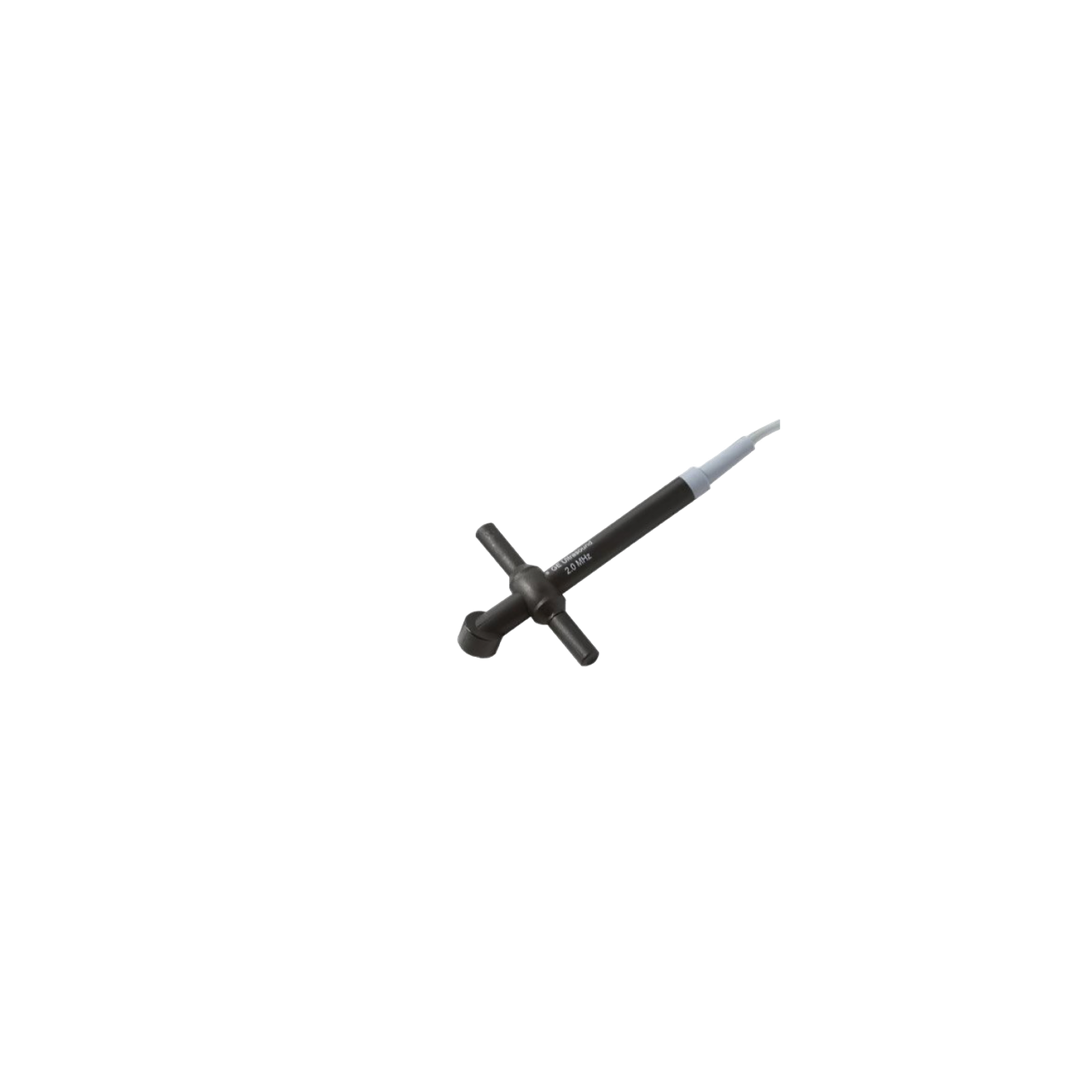

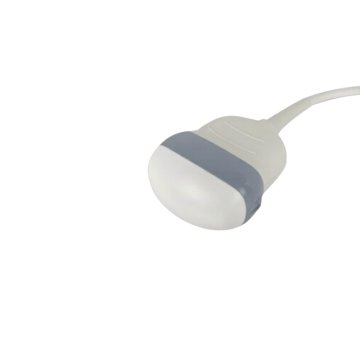

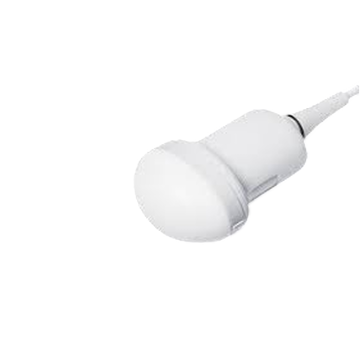

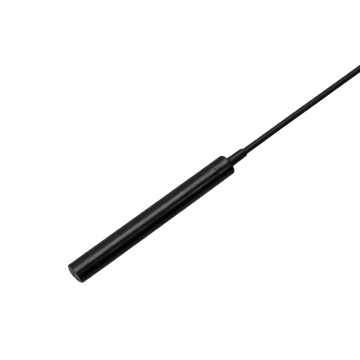

Для акушерства и гинекологии берут объёмные 3D/4D датчики (GE RAB6-RS, Samsung CV1-8AD), для кардиологии — карандашный (Samsung DP8B) под непрерывноволновую допплерографию. Подбирайте формат под методики, которые реально применяет клиника.
-
06
Проверьте состояние и обработку
Датчик — хрупкий узел: линза, кабель и разъём чувствительны к ударам и перегибам. При покупке восстановленного датчика оцените целостность элементов и отсутствие выпадающих кристаллов. Уточните допустимые режимы дезинфекции, особенно для внутриполостных моделей.
Экспертное мнение
Датчик подбирают по двум осям: тип исследования и совместимость с платформой аппарата. Для сосудов и щитовидной железы нужен высокочастотный линейный датчик, для брюшной полости и акушерства — конвексный на 2–7,5 МГц, для эхокардиографии — секторный фазированный на 1–5 МГц. Монокристаллические модели, как Mindray SP5-1N или Samsung PM1-6A, дают шире полосу частот и чувствительность. Всегда сверяйте марку и модель аппарата и тип разъёма — датчик от другой платформы не заработает.
Частые вопросы
Вопросы и ответы по оборудованию раздела.
Какие существуют виды датчиков для УЗИ?

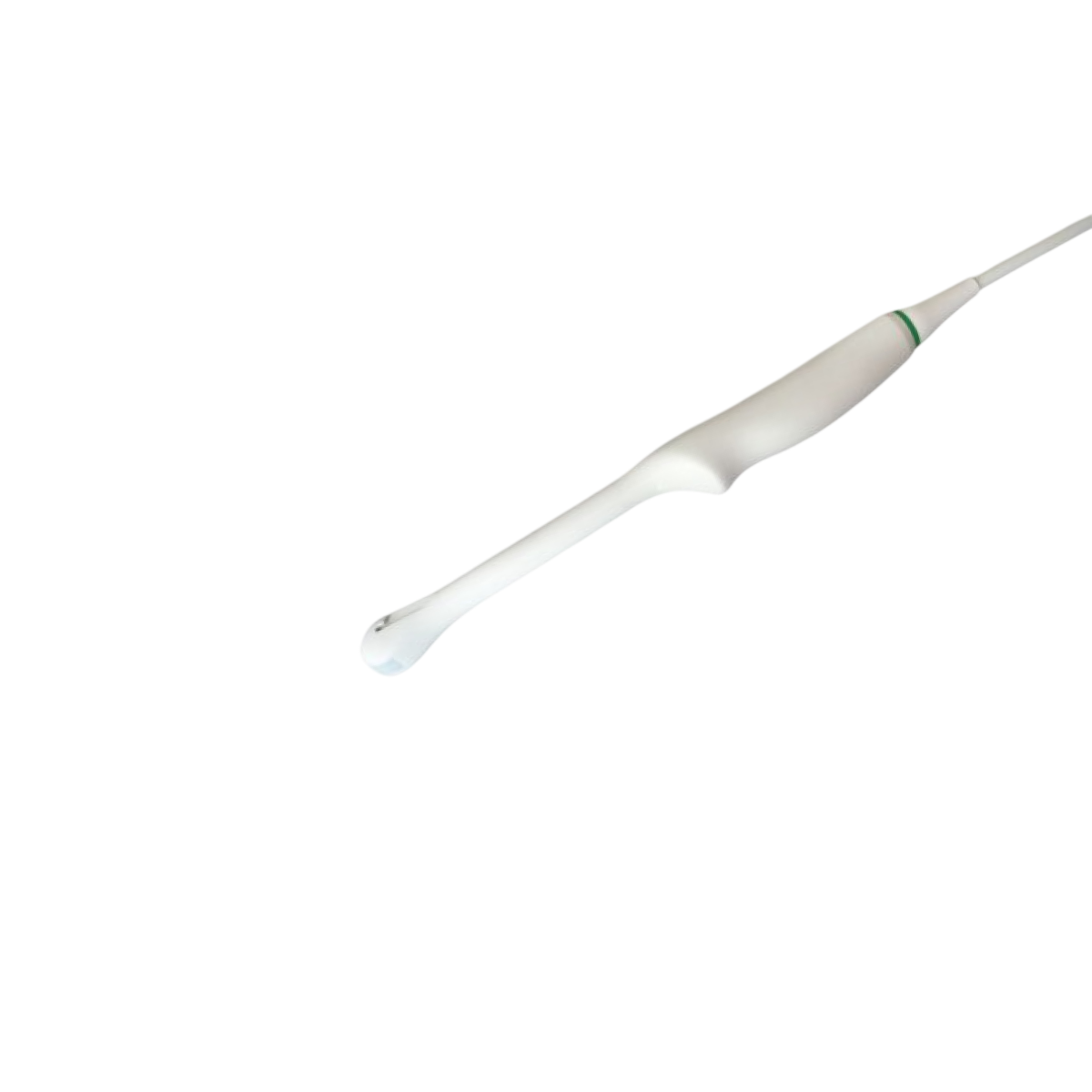

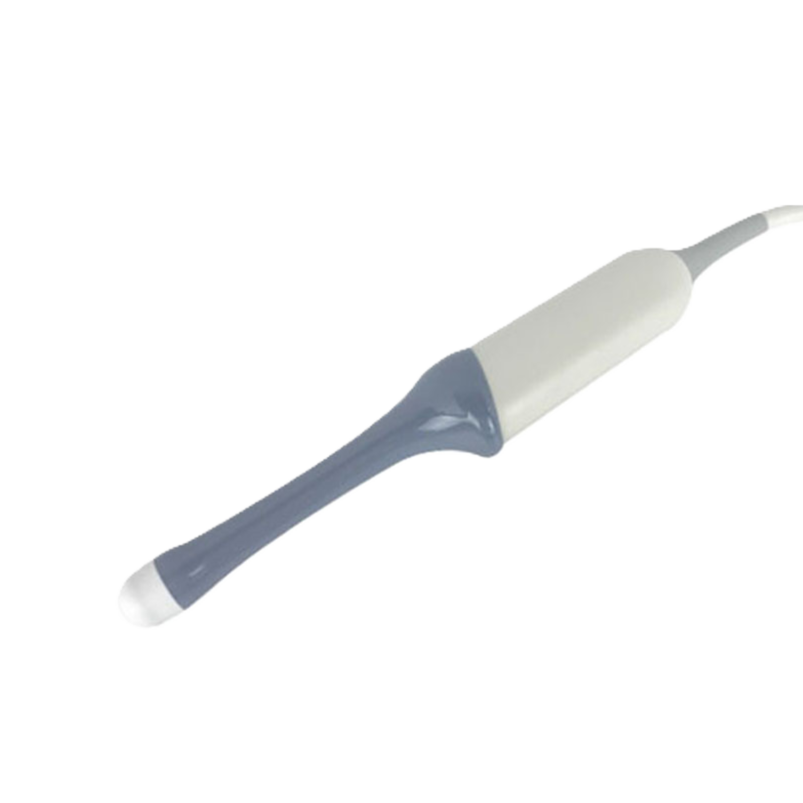

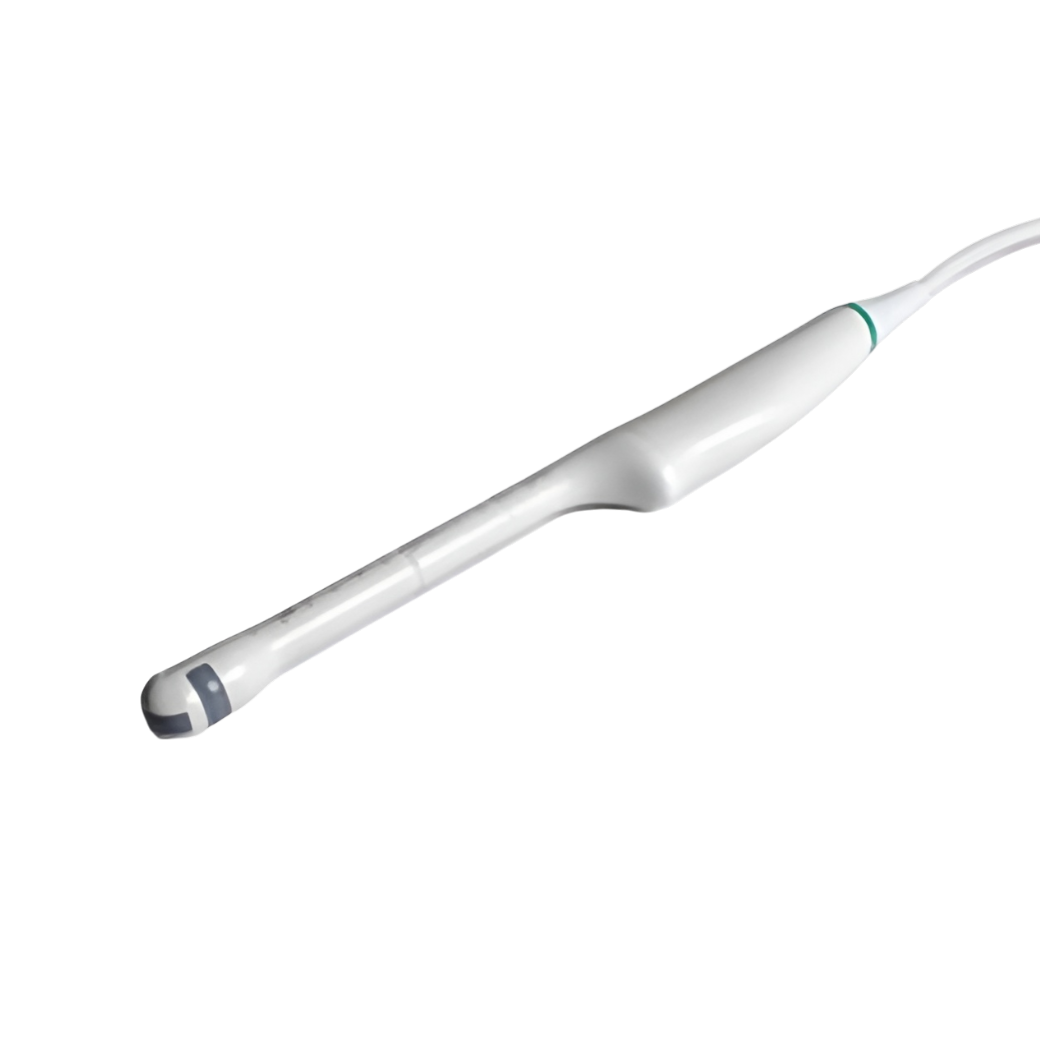

Основные типы — линейные (5–18 МГц) для поверхностных органов, сосудов и щитовидной железы; конвексные (2–7,5 МГц) для брюшной полости и акушерства; секторные фазированные (1–5 МГц) для эхокардиографии; внутриполостные (5–10 МГц) для трансвагинальных и трансректальных исследований. Отдельно выделяют объёмные 3D/4D и карандашные датчики.
Как работает датчик УЗИ?
Внутри датчика расположены пьезоэлементы, которые под электрическим импульсом излучают ультразвук, а затем принимают отражённое от тканей эхо и преобразуют его обратно в электрический сигнал. Аппарат строит из этих сигналов изображение. Частота и геометрия решётки задают глубину проникновения и область обзора.
Как выбрать датчик под аппарат?
Отталкивайтесь от двух условий: тип исследования и совместимость с платформой. Датчик рассчитан на конкретную марку и модель сканера и определённый разъём, поэтому уточните точное наименование аппарата. Затем подберите тип (линейный, конвексный, секторный, внутриполостной) и частотный диапазон под задачи кабинета.
Чем отличается монокристаллический датчик?
Монокристаллические датчики (например, Mindray SP5-1N, Samsung PM1-6A) используют пьезоматериал из выращенного монокристалла вместо обычной керамики. Это расширяет полосу рабочих частот и повышает чувствительность, что улучшает детализацию и проникновение. Их применяют там, где важно качество изображения на разных глубинах.
Какой датчик нужен для УЗИ малого таза?
Для трансабдоминального УЗИ малого таза применяют конвексный датчик, для трансвагинального и трансректального — внутриполостной с частотой около 5–10 МГц. Внутриполостной подводится вплотную к органу и даёт высокое разрешение. Конкретную методику и датчик выбирает врач исходя из клинической задачи.
Можно ли ставить датчик от другого бренда?
Нет, без подтверждённой совместимости. Датчик проектируется под конкретную платформу с определённым разъёмом и протоколом обмена. Датчик GE не подойдёт к аппарату Siemens или Mindray. Перед покупкой сверьте марку, модель сканера и тип коннектора, иначе датчик не распознается системой.
Что проверить при покупке восстановленного датчика?
Оцените целостность акустической линзы и корпуса, отсутствие трещин, состояние кабеля и контактов разъёма, а также равномерность изображения без выпадающих элементов (тёмных полос). Уточните, проходил ли датчик проверку и какие режимы обработки допустимы. Для внутриполостных моделей важна корректная дезинфекция.
Документы и нормативная информация
-
Регистрационное удостоверение Росздравнадзора (РУ) Обязательно для медицинского изделия при закупке в клинику. Проверяйте наличие действующего РУ на конкретную модель.
-
Лицензия на медицинскую деятельность Требуется учреждению для оказания медицинских услуг с использованием оборудования.
-
ГОСТ и требования безопасности ГОСТ Р и IEC 60601 — общие требования безопасности к медицинскому оборудованию.
-
Комплект документов при поставке РУ, декларация/сертификат соответствия, инструкция по применению на русском языке, технический паспорт, гарантийный талон.
- Реестр медицинских изделий Росздравнадзора Проверка наличия и статуса РУ по модели.
Коротко о категории
-
Коротко о категории
Датчик УЗИ — сменный преобразователь, задающий рабочую частоту, глубину и область исследования на сканере. Основные типы: линейные (5–18 МГц, поверхностные органы, сосуды, щитовидная железа), конвексные (2–7,5 МГц, брюшная полость, акушерство), секторные фазированные (1–5 МГц, кардиология) и внутриполостные (5–10 МГц, трансвагинальные и трансректальные исследования). Отдельно выделяют объёмные 3D/4D и карандашные датчики. В каталоге — модели GE, Siemens, Samsung, Mindray, Canon, SonoScape и Chison; датчик подбирают по типу исследования и совместимости с конкретным аппаратом. -
Что такое датчик УЗИ
Датчик УЗИ — сменный преобразователь, который излучает ультразвук и принимает отражённое эхо, формируя изображение на сканере. Именно датчик определяет, какие органы можно исследовать, на какой глубине и с каким разрешением. Тип, частотный диапазон и число элементов подбирают под область исследования и совместимость с моделью аппарата. -
Основные типы датчиков

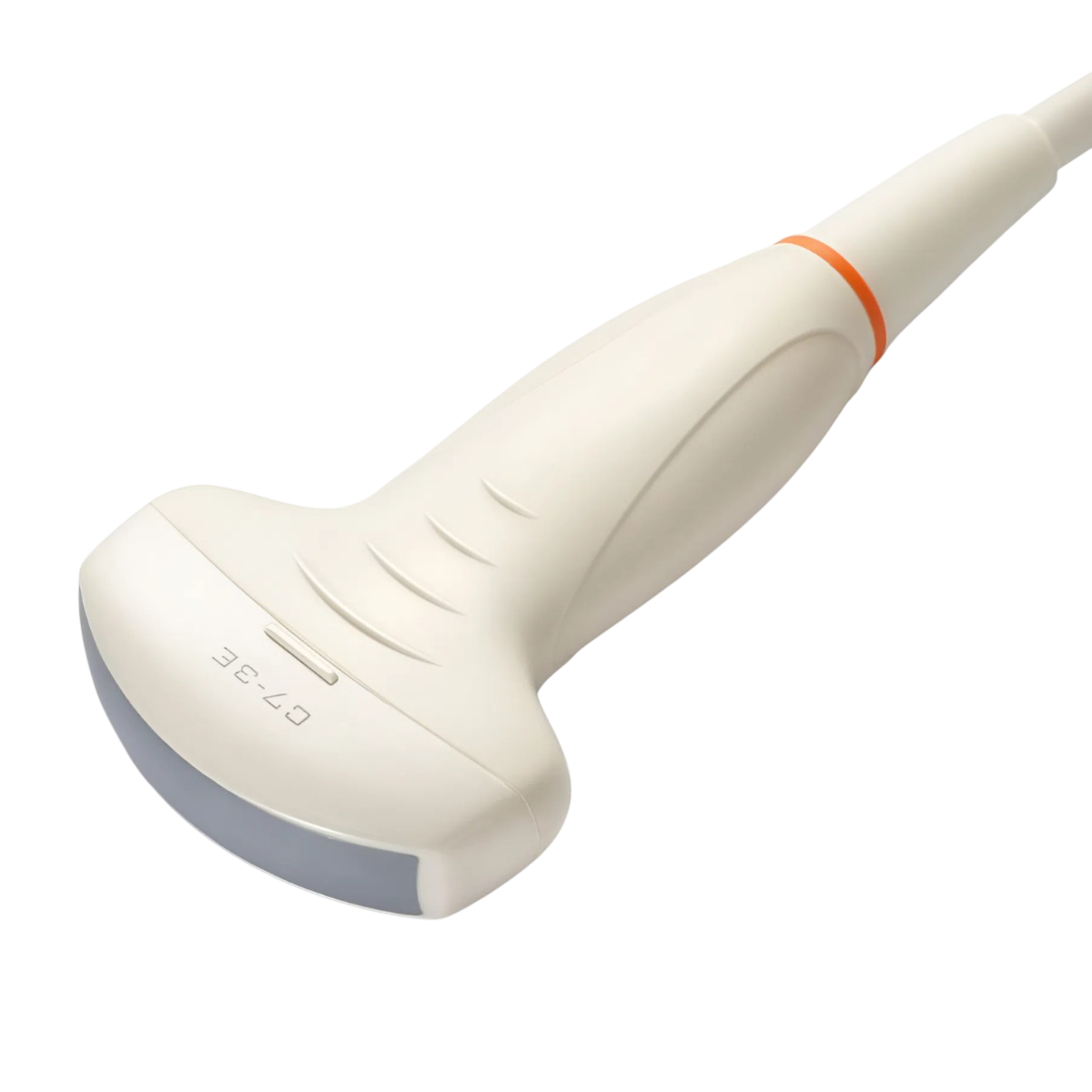

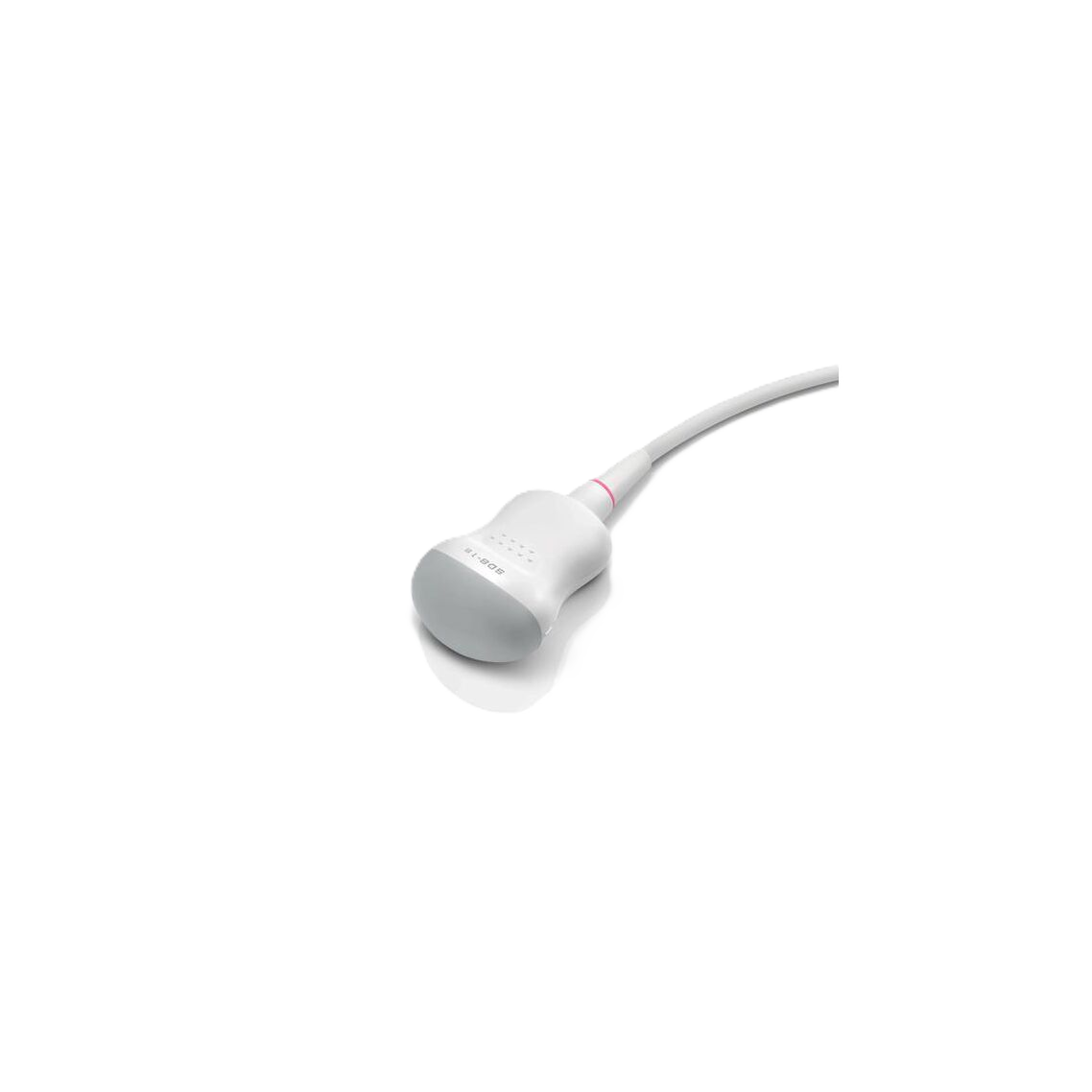

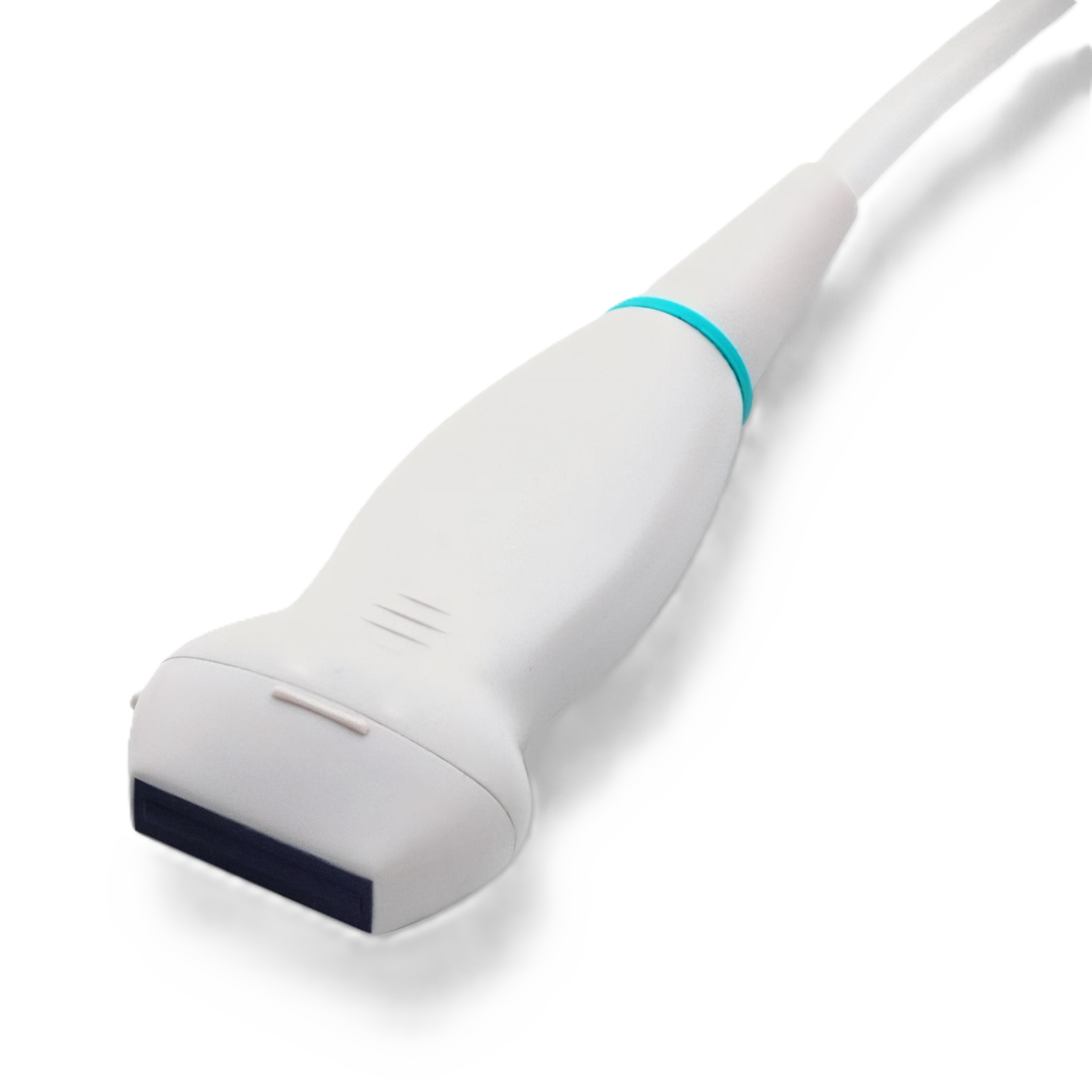

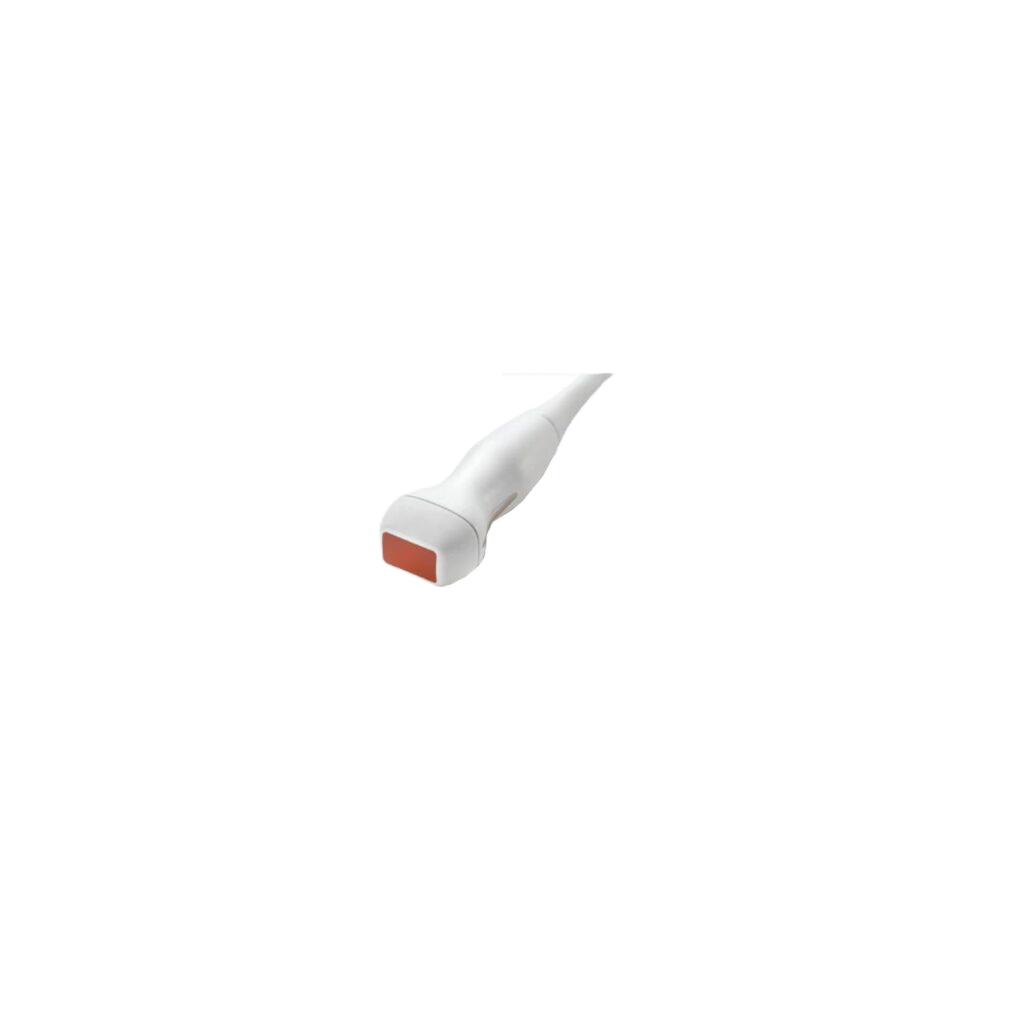

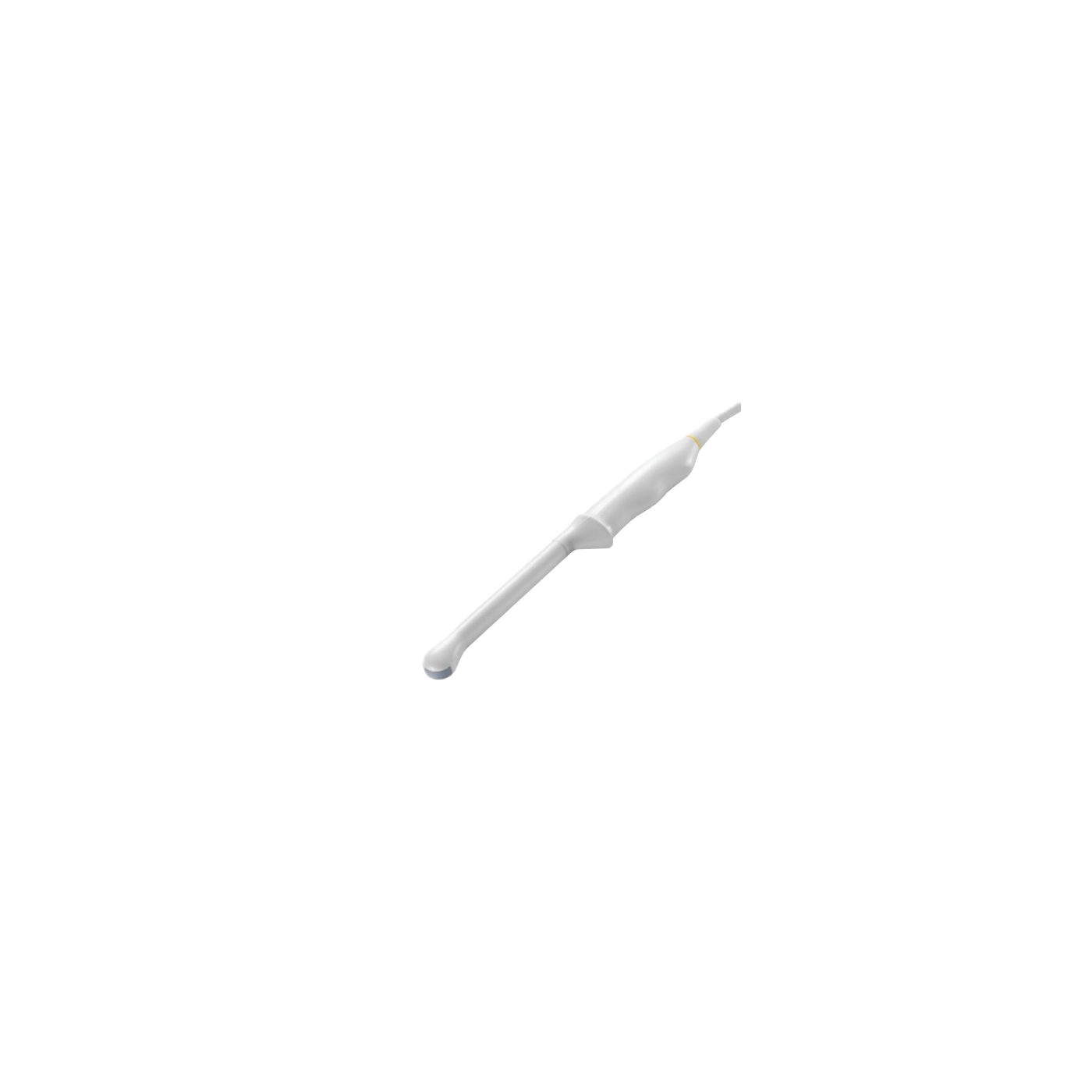

Линейные датчики (5–18 МГц) сканируют поверхностные органы, сосуды, щитовидную железу и суставы. Конвексные (2–7,5 МГц) — брюшную полость и акушерство. Секторные фазированные (1–5 МГц) — сердце. Внутриполостные (5–10 МГц) — органы малого таза при трансвагинальном и трансректальном доступе. Объёмные 3D/4D добавляют трёхмерную реконструкцию. -
От чего зависит качество изображения
На детализацию влияют рабочая частота, число пьезоэлементов и материал преобразователя. Высокая частота даёт разрешение на малой глубине, низкая — проникновение вглубь. Монокристаллические и матричные конструкции расширяют полосу частот и чувствительность. В каталоге — датчики с 64–192 элементами и диапазоном от 1 до 13 МГц. -
Как подобрать датчик под клинику
Сначала уточните точную марку и модель УЗ-аппарата и тип разъёма — датчик работает только на совместимой платформе. Затем выберите тип и частотный диапазон под методики кабинета: сосудистые, абдоминальные, кардиологические или внутриполостные исследования. В каталоге представлены GE, Siemens, Samsung, Mindray, Canon, SonoScape и Chison.
