Проблема
- Дыхательный объём на экране завышен по сравнению с фактическим.
- Визуальный контроль не подтверждает отображаемые данные.
- После калибровки аппарат кратковременно работает корректно, но затем вновь начинает искажать параметры.
Выполненные работы
Диагностика аппаратной частиПричиной сбоя стала устаревшая плата мониторинга, установленная на аппарате 2015 года выпуска. При работе в реальных условиях она периодически теряла точность измерений. Калибровка не устраняла первопричину, так как происходил программный дрейф.

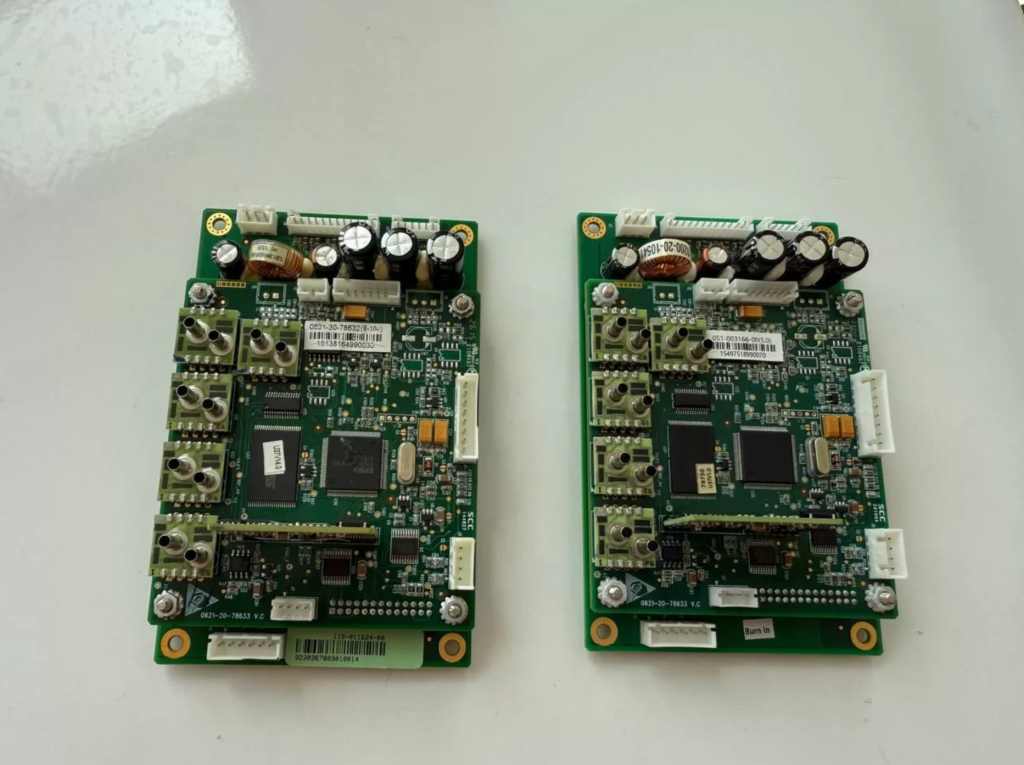

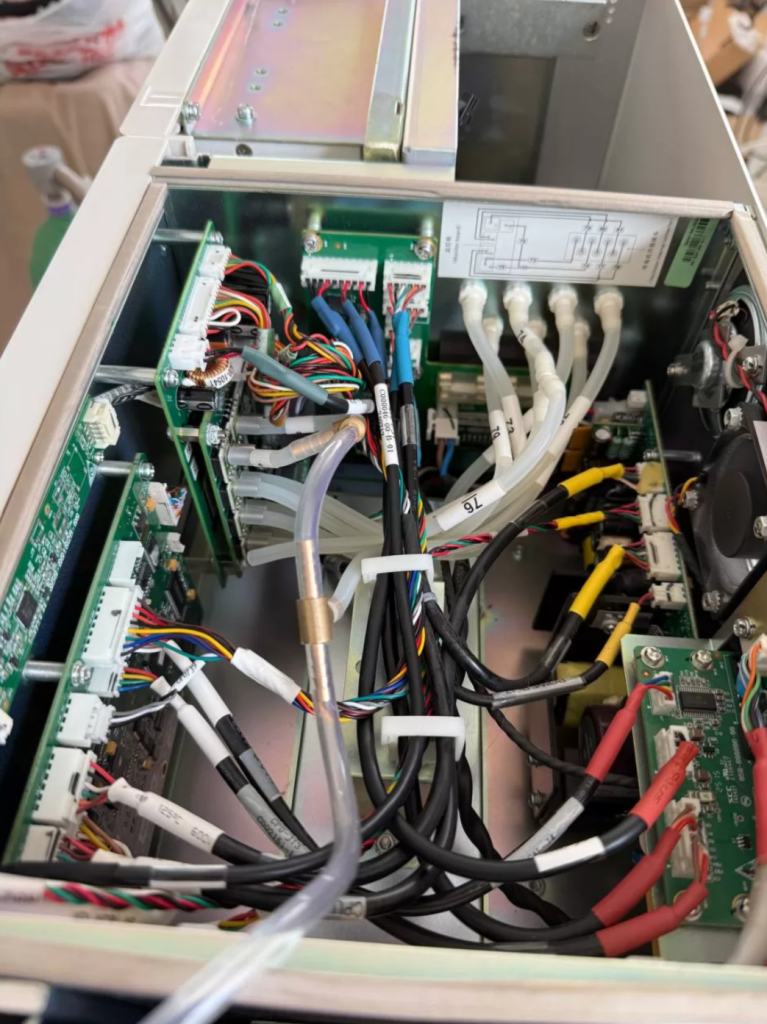

Замена платы мониторинга
Выполнена замена платы на новую, совместимую с текущей ревизией системы. Учтена версия устройства и дата выпуска — для старых моделей подходят только определённые варианты плат.

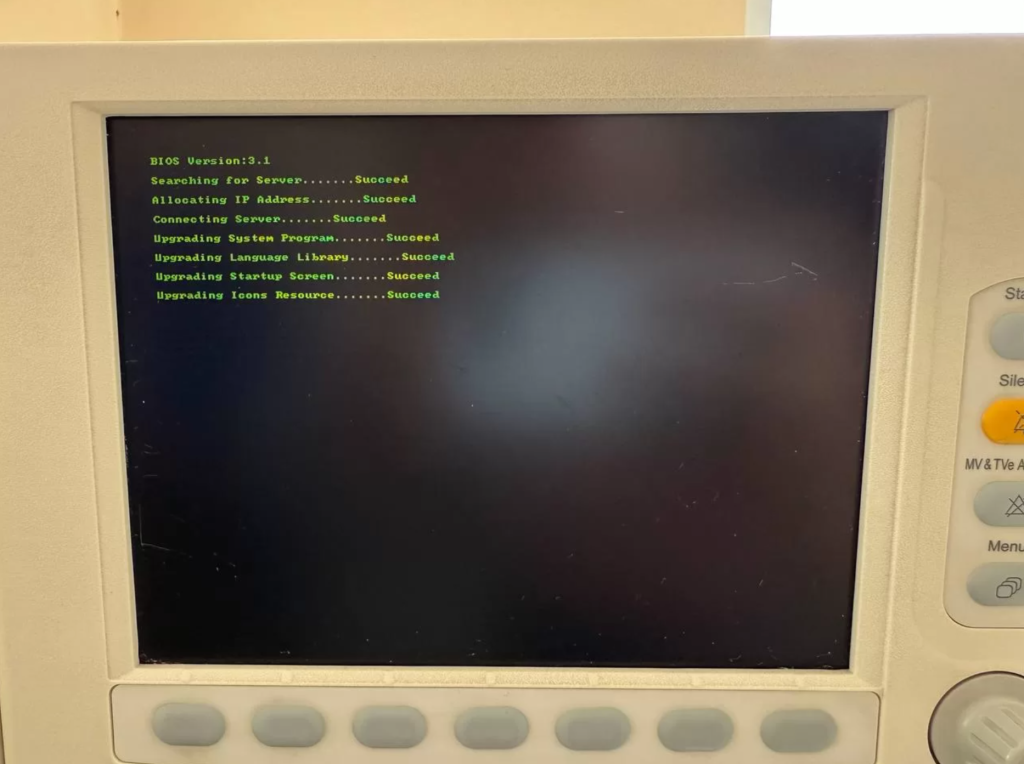

Обновление прошивки
Установлена актуальная версия ПО, предназначенная именно для данного типа платы. Обращаем внимание: новая прошивка для плат других серий не подходит — использование неподходящего ПО может привести к некорректной работе или сбоям в измерении.
Калибровка по эталону
Проведена заводская калибровка с использованием измерительной станции Fluke:
- Настроены чувствительные параметры по давлению и объёму;
- Откорректированы значения по потоку и фазам дыхания.
- Проверены режимы ИВЛ на различных параметрах нагрузки.

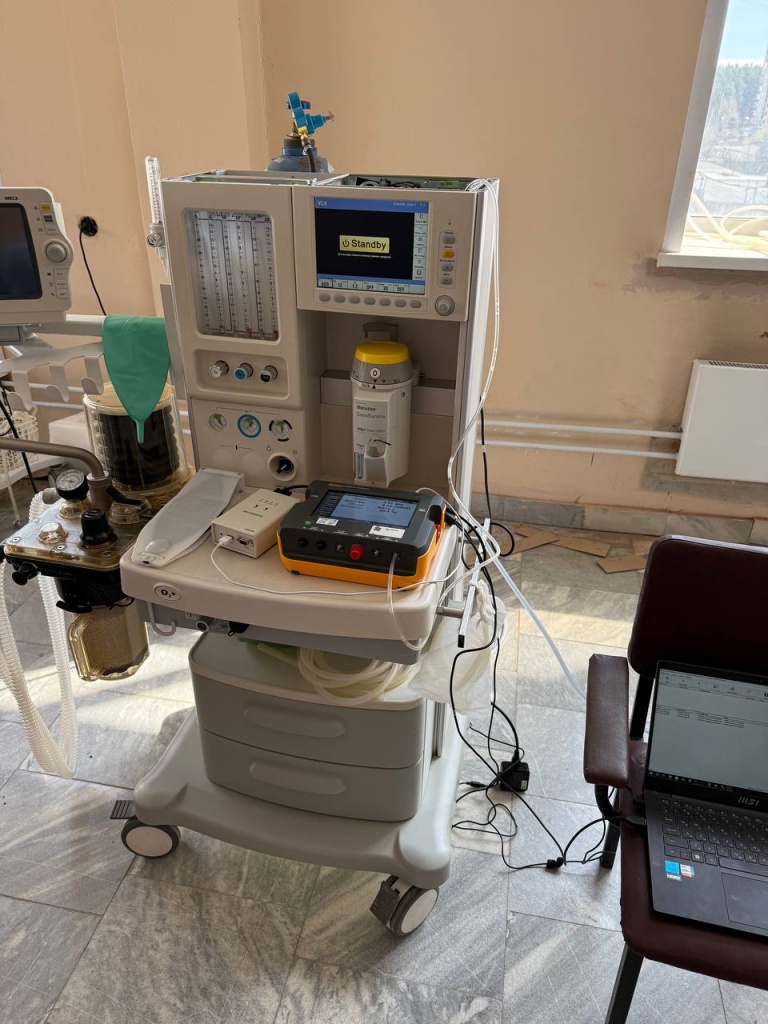

Финальное тестирование
Аппарат протестирован на тестовом лёгком и с применением калибратора Fluke. Все измерения соответствуют допустимым отклонениям. Показатели стабильно отображаются на мониторе, совпадают с внешним эталоном и с механикой работы аппарата.
