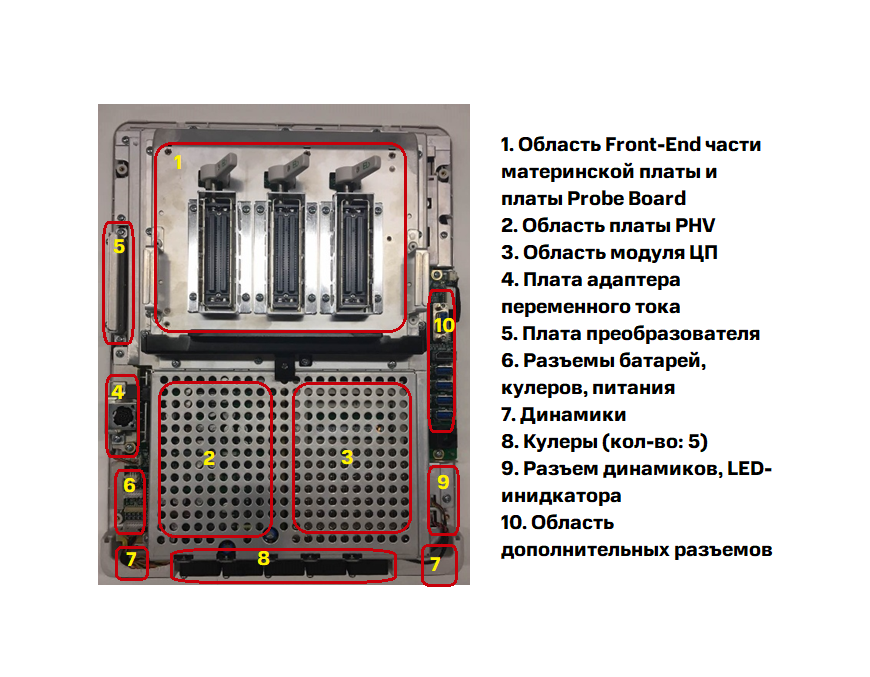

В этом выпуске мы переходим к разбору неисправностей на Mindray TE7. Дополнительная информация о типияных ошибках на TE7 вы сможете найти в Service Manual в 12 Главе.
Transmitting Volatge Error 1
⚠️ Проблема: Сообщение об ошибке «Transmitting voltage error, the image cannot display correctly, id: 7379» появляется после включения устройства. Это происходит при подключении любого датчика. Перезапуск системы не решает проблему.💡 Причина: В отчете самотестирования системы мы можем найти ошибку PHV, показанную на изображении ниже.

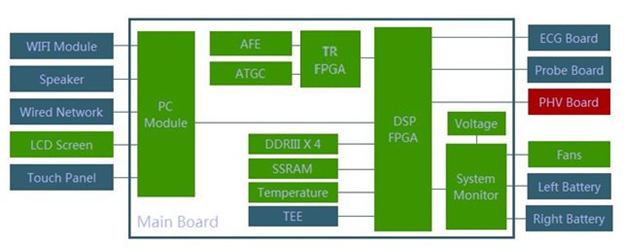

Проверив информацию о результате самотестирования, обнаружено, что напряжение платы PHV +/- 100В . Реальное выходное напряжение должно составлять +/- 110В.
✅ Решение: Замените плату PHV.
Transmitting Volatge Error 2
⚠️ Проблема: Похожая ситуация с той же самой ошибкой «Transmitting voltage error, the image cannot display correctly, id: 7379».💡 Причина: Взглянем на отчет самотестирования системы. Видим следующую картину.

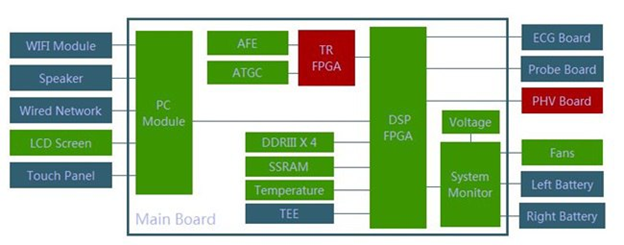

Проверка функций передачи и приема основной платы Main board, проверка режимов HV и PHV платы PHV являются некорректными.
Напряжение на выходах PHV и HV составляет 0В. Все напряжения HV и PHV используются на основной плате Main Board, это означает, что именно она вышла из строя.
✅ Решение: Замените плату Main Board.
Дефект цветопередачи

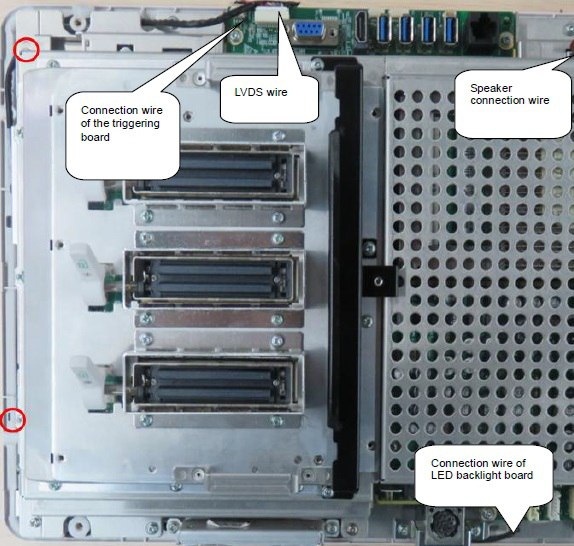

⚠️ Проблема: Неправильная цветопередача дисплея, за исключением области визуализации.💡 Причина: Дефект кабеля LVDS или монитора.
✅ Решение: В первую очередь необходимо проверить кабель LVDS и разъем для кабеля LVDS. При необходимости отсоедините кабель LVDS. Также при необходимости устраните источники помех. Если проблема не исчезнет, замените переднюю крышку в сборе с LCD-дисплеем.
Проблема с зарядкой батарей

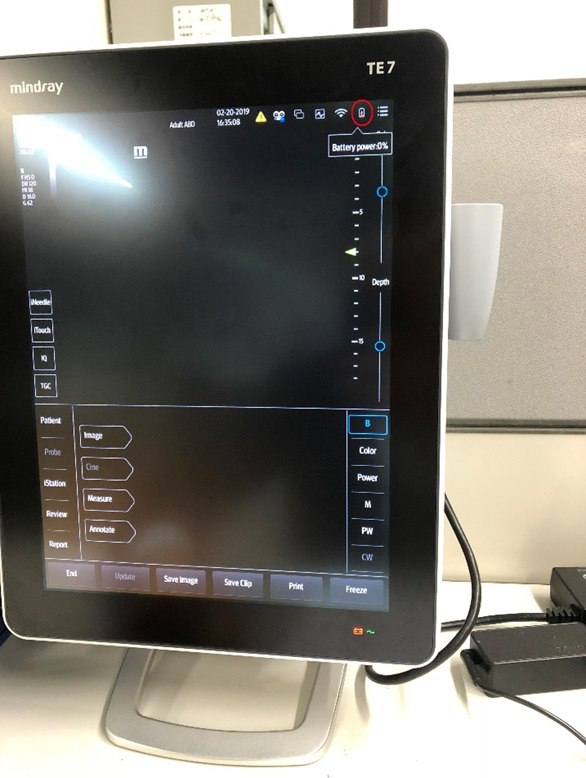

⚠️ Проблема: 1. Аппарат TE7 запускается только в режиме питания от батареи.2. Система показывает, что емкость равна 0%.
3. Спустя 30 минут постоянной зарядки аккумуляторов емкость все еще 0%.
💡 Причина: Проверьте различные способы запуска аппарата: в режиме питания от батареи, в режиме переменного тока или в обоих режимах. Если аппарат не запускается только в режиме питания от батареи, следует обратить внимание на батареи, соединительную плату батареи, провода и плату Main board.
Если батареи исправны (в чем можно убедиться через перекрестную проверку), то проблема вероятно заключается в дефектном проводе аккумуляторных батарей.
✅ Решение: Замените провода аккумуляторных батарей.
Провода аккумуляторных батарей очень легко повредить при сборке или разборке задней крышки, будьте осторожны.
Проблема с установкой времени
⚠️ Проблема: После запуска аппарата ТЕ7 возникает сообщение об ошибке, информирующее о неверном системном времени.💡 Причина: Настройка времени не исправляет ситуацию. После повторного включения аппарата, системное время осталось тем же, что и в момент его выключения.
Проблема вероятно может быть связана с BIOS. Рекомендуется проверить питание кнопочной ячейки на основной плате. Несмотря на то, что она может оказаться исправной, все же рекомендуется ее заменить.
Данный вопрос изучался в отделе исследований и разработок Mindray. Исследования и разработки обнаружили, что эта проблема является ОШИБКОЙ модуля 6100 CPU с номером детали 115-031752-01.
✅ Решение: Используйте номер детали 115-031752-02 для заказа модуля 6100 CPU вместо 115-031752-01. После замены аппарат работает нормально.
(Прим. в случае некорректного системного времени сначала настройте системное время в меню Допплера или войдите в экран Windows, чтобы при необходимости изменить системное время).
Проблема с сенсорным экраном

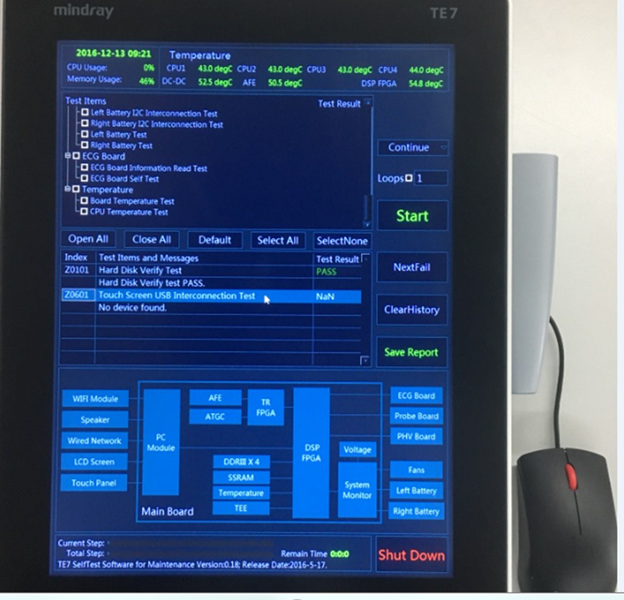

⚠️ Проблема: Сенсорный экран аппарата ТЕ7 не реагирует на касания, хотя сам дисплей исправен. Если мы подключим к машине мышь через USB, она будет распознаваться.💡 Причина: Так как USB-мышь распознается, мы можем использовать ее для управления аппаратом, чтобы провести селф-тест. Необходимо выбрать проверки пункт «Тест USB-соединения сенсорного экрана». Результат показан на изображении ниже.
По результатам самотестирования мы можем обнаружить, что USB-устройство (сенсорный экран) не найдено. Это означает, что сенсорный экран не распознается. Возможны два варианта:
1. Драйвер USB не установлен.
2. Устройство USB (сенсорная панель) или соединение отсутствует.
Сначала проверяем драйвер USB:

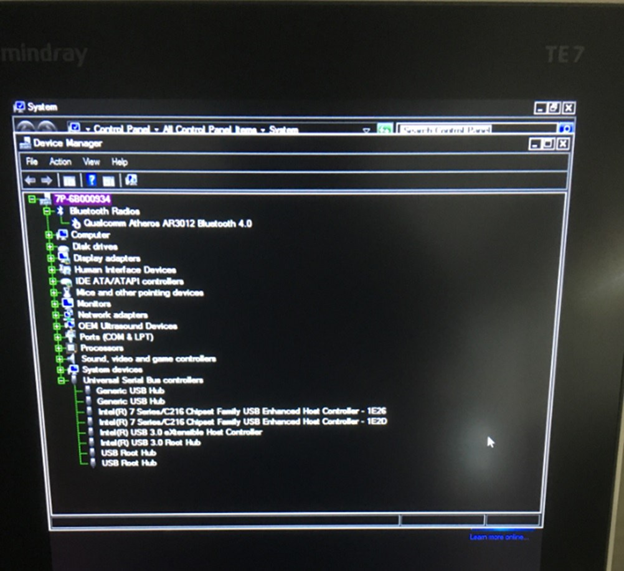

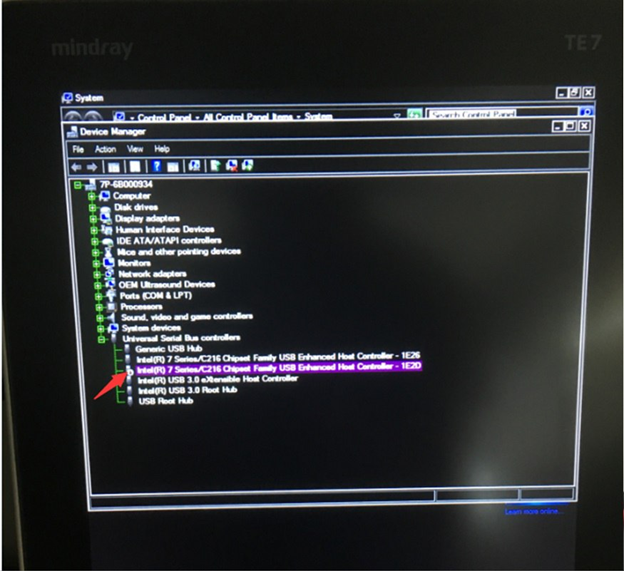

Войдите в Windows, используя пароль, затем перейдите в «Диспетчер устройств», чтобы проверить список драйверов USB. Обнаружено, что один из драйверов USB неисправен, он был отключен.
После включения драйвера USB сенсорный экран работает исправно.
✅ Решение: Сенсорная панель ультразвуковой системы выполняет две функции: одна - отображение, а другая - сенсорная.
Эти функции разделены. Сенсорная функция обеспечивается через USB-сигнал, поэтому мы можем рассматривать сенсорную панель как USB-устройство.
В этом случае причиной сбоя является отключение драйвера USB сенсорной панели. Можно включить драйвер в Windows, чтобы решить проблему. Также можно переустановить драйвер, восстановив вместе ОС и ПО Doppler.
