Дефект платы PHV

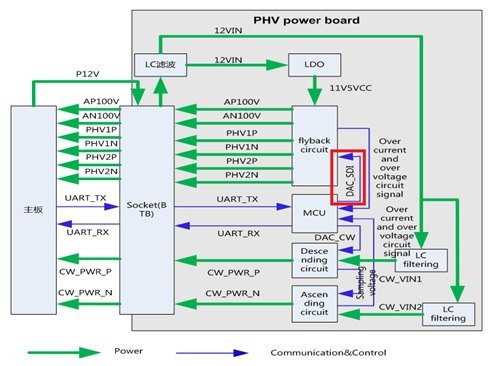

⚠️ Проблема: С течением времени эхо-изображение на DC-70 становится слабее, после чего в течение нескольких секунд исчезает. Меню отображается нормально. Переключение на другой датчик вызовет то же самое явление.💡 Причина: Схема ЦАП на PHV плате вышла из строя, в результате чего напряжение PHV отклонилось от нормы. После замены PHV платы проблема была решена.
✅ Решение: Заменить PHV плату.
Помехи на экране

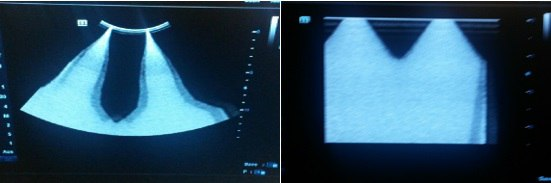

⚠️ Проблема: После включения прибора DC-70 на экране иногда появляются две белые полосы, как показано на рисунках ниже. После перезагрузки полосы исчезают.
💡 Причина: Программируемая логическая матрица TR-FPGA на плате TR64 вышла из строя, что приводит к соответствующему сбою.
✅ Решение: Программируемая логическая матрица TR-FPGA на плате TR64 в аппарате Mindray DC-70 была изменена на ECN (EGD019F). При столкновении с такой проблемой на DC-70, обновите программное обеспечение Doppler до версии V01 08 01 или выше.
Белые линии в области визуализации

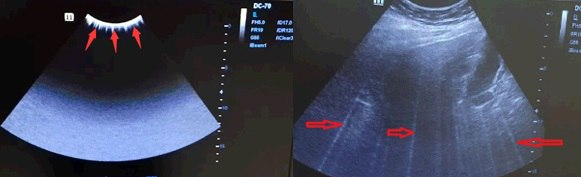

⚠️ Проблема: При включенной гармонике в области изображения иногда могут «мигать» белые линии. Они могут исчезнуть при включении и выключении "сток-кадр". На рисунках ниже показан пример.
💡 Причина: Программируемая логическая матрица TR-FPGA на плате TR64 вышла из строя, что приводит к сбою. Сбой происходит только при включенной гармонике. Вы можете попробовать выключить гармонику, чтобы понять, остается ли проблема после выключения гармоники.
✅ Решение: Программируемая логическая матрица TR-FPGA на плате TR64 в аппарате Mindray DC-70 была изменена на ECN (EGD019F). При столкновении с такой проблемой на DC-70, обновите программное обеспечение Doppler до версии V01 08 01 или выше.
Ошибка ПО Doppler

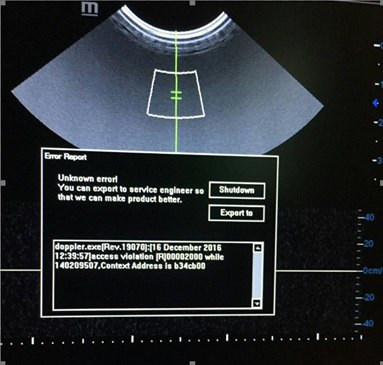

⚠️ Проблема: При работе датчика C11-3E в триплексном режиме может появиться следующее сообщение об ошибке (изображение ниже):
💡 Причина: Файл данных POD для датчика в предыдущей версии программного обеспечения содержит ошибки. Обновление Doppler поможет исправить данную ошибку.
✅ Решение: Обновить программное обеспечение Doppler до версии V02.01.00 или выше.
Ошибка восстановления ПО

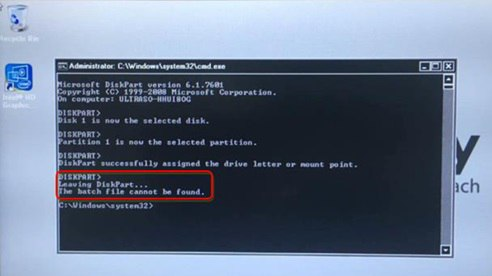

⚠️ Проблема: После восстановления операционной системы прибора, на экране (после перезагрузки) может появиться сообщение об ошибке, как показано на рисунке ниже. При этом процесс восстановления программного обеспечения не продолжается (зависает).
💡 Причина: Причиной являются ошибки в ПО самой операционной системы, которые в процессе установки приводят к появлению данного сообщения.
✅ Решение: Обновить операционную систему до версии V6.0 и ПО Doppler до версии V02.01.00 или выше.
Проблема с выключением аппарата
⚠️ Проблема: Выключение прибора занимает дольше времени, чем обычно (более одной минуты).💡 Причина: Судя по LOG-файлу прибора, видно, что пользователь нажал на кнопку питания (включения\выключения) не выходя из режима отображения. Это привело к возникновению программной ошибки, и как следствие, системе требуется время на запись дамп-файла в LOG при выключении прибора. Данная ошибка и приводит к вышеописанной проблеме.
✅ Решение: Обновить программное обеспечение Doppler до версии V02.01.00 или выше.
