Отсутствие ЭХО

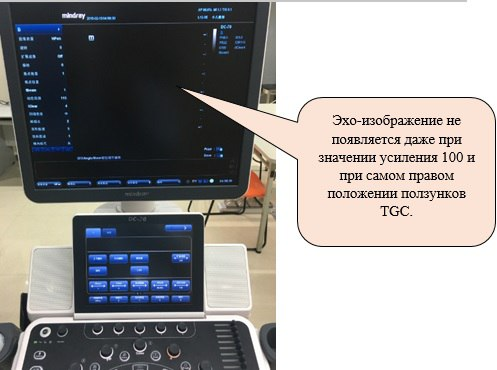

⚠️ Проблема: На всех датчиках отсутствует изображение в области эхо.
💡 Причина: Плата TR не настроена, что означает, что обмен данными между DSP FPGA и TR FPGA нарушен. TR FPGA отвечает за передачу и прием, поэтому Эхо - изображение отсутствует. В процессе восстановления ПО Doppler не может записать программную логику в TR FPGA, поэтому он останавливается в процессе обновления TR FPGA. В данном случае, именно отказ Engine board приводит к сбою связи TR FPGA.
✅ Решение: Выполнять действия поэтапно:
Шаг 1: Заменить TR64 плату и PHV плату, Если проблема не решена переходим к шагу 2.

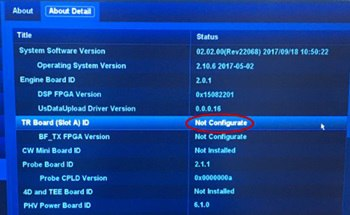

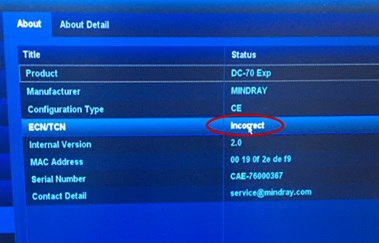

Шаг 2: Проверить интерфейс «Аbout» и «About detail», бывает, что статус ECN/TCN отображается как «Incorrect». А также статус TR платы обозначен как «Not Configurate».

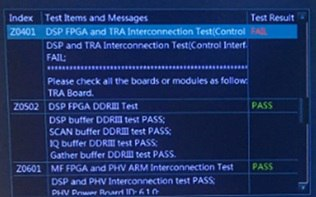

Шаг 3: Запустить программу Selftest. Результат – на экране отразится следующая ошибка. См. ниже.

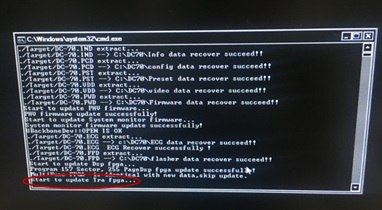

Шаг 4: Попробовать переустановить ПО Doppler, но на этапе обновления Tra FPGA процесс восстановления прекращается. См. ниже.
Шаг 5: (Итоговый, решающий): Заменить Engine board, что решит проблему в данном случае .
Помехи на экране

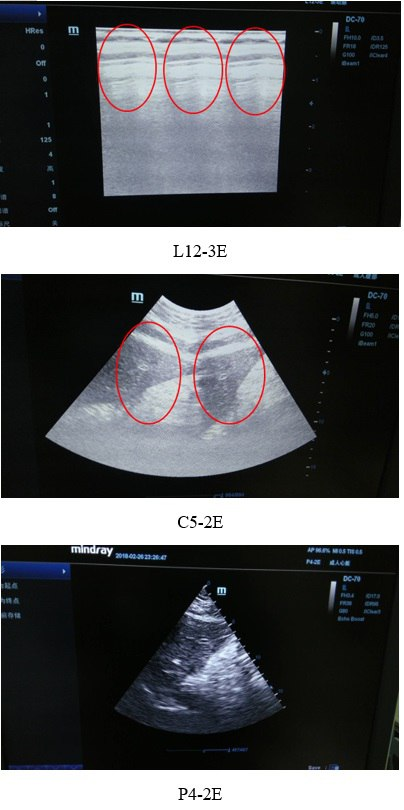

⚠️ Проблема: При использовании датчиков L12-3E и C5-2E на экране монитора наблюдаются повторяющиеся части изображения, однако при использовании P4-2E подобного не происходит.
💡 Причина: Высоковольтный переключатель на probe board вышел из строя, он не может осуществлять переключение между физическими каналами сканера и пьезо-элементами датчика.
L12-3E имеет 192 кристалла, C5-2E - 128 кристалла, оба они используют высоковольтный переключатель расположенный на probe board. Однако, P4-2E имеет всего 64 элемента, и для его работы высоковольтный переключатель не требуется. Таким образом, отказ высоковольтного выключателя не влияет на изображение, выводимое датчиком P4-2E.
✅ Решение: Заменить Probe Board.
Ошибка в режиме эластографии
⚠️ Проблема: На датчике L12-3E с включенной тканевой гармоникой при активировании режима эластографии появляется сообщение об ошибке.
💡 Причина: Это происходит потому, что POD файл датчика L12-3E в предыдущих версиях ПО Doppler (V01.03.00 и V01.04.00) содержал ошибки.
✅ Решение: Обновить ПО Doppler до версии V01.05.00 или выше.
Не работает кнопка питания

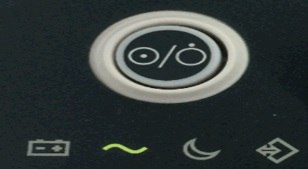

⚠️ Проблема: На панели управления индикатор переменного тока подсвечивается (как на рисунке выше), однако прибор никак не реагирует на нажатие кнопки питания.
💡 Причина: Горящий зелёным индикатор переменного тока (AC) на панели управления означает, что напряжение 5V_STB от блока питания AC-DC в норме. В соответствии с последовательностью включения питания, после поступления сигнала PWRBTN_N на EC (находящемся на PC carrier board), кнопка питания будет мигать зеленым цветом. В этом случае, если после нажатия кнопки питания никакой реакции не происходит, то есть два варианта:
1. PWRBTN_N сигнал не срабатывает или передаётся в ЕС.
2. EC на PC carrier board вышел из строя, он не может отреагировать на PWRBTN_N сигнал.
✅ Решение: Пробуем нажать на переключатель на материнской плате (см. изображение выше), чтобы понять, может ли он включить систему. Если да, то это причина в панели управления или сигнальном кабеле панели управления. Если их замена не помогла, значит отказ платы PC carrier board.
Черная полоса на экране

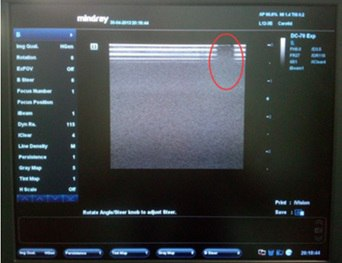

⚠️ Проблема: Использовались 3 датчика: L12-3E, C5-2E, P4-2E. В области изображения датчика L12-3E имеется черная полоса, но она отсутствует на датчиках С5-2E и P4-2E. Другой датчик (Аналогичный) L12-3E также в области изображения показывает черную полосу.
💡 Причина: Черная полоса появляется только на датчиках L12-3E, поэтому рассмотрим особенности этого датчика. L12-3E состоит из 192 элементов, внутри датчика так же находятся высоковольтные выключатели. C5-2E состоит из 128 элементов, а P4-2E - 64 элементов, и ни один из них не имеет высоковольтных переключателей. Не работающие должным образом, высоковольтные выключатели приводят к появлению черных полос. Путем проверки другим датчиком L12-3E мы исключили проблему конкретного датчика. Поэтому, есть подозрение в неправильном контрольном сигнале, поступающем на высоковольтные выключатели. Сигнал генерируется на Engine board, а затем передаётся на датчик посредством probe board. В этом случае именно из-за того, что плата Engine вышла из строя, возникает эта проблема. Поэтому неисправность находится в одной из этих двух плат.
✅ Решение: Диагностика/Замена Engine board и Probe Board.
Проблема с включением аппарата
⚠️ Проблема: Экран прибора зависает на интерфейсе BIOS при включении питания. При этом процесс загрузки дальше не происходит.
💡 Причина: Замена модуля ПК проблему не решает. Следует отключить маленькую клавиатуру ПК, затем включить питание машины. Если загрузка произошла успешно, отказ именно маленькой клавиатуры ПК привел к этой проблеме.
✅ Решение: Проблема решается заменой маленькой клавиатуры ПК. Кроме модуля ПК, некоторые USB-устройства, такие как панель управления, маленькая клавиатура ПК, DVD-привод и др., также могут привести к такого рода проблемам. Их попеременное отключение и загрузка прибора, могут выявить неисправный модуль.
