Как устроен жесткий эндоскоп

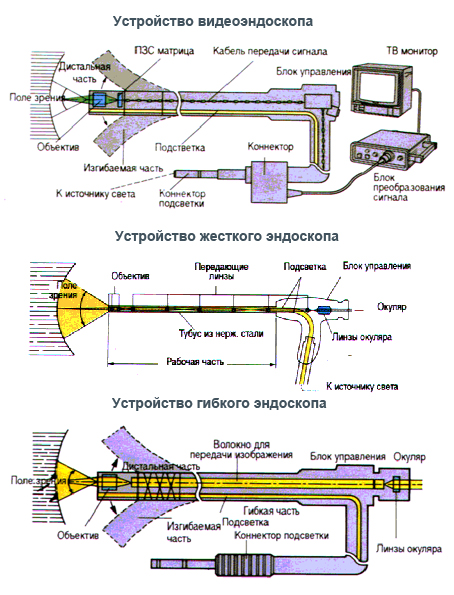

Жесткие эндоскопы характеризуется двумя важными системами: осветительной и оптической.
Оптическая система эндоскопа представляет собой металлическую трубку, внутри которой располагается оптоволокно, линзы или граданты.
Она передает изображение на другой конец эндоскопа. Изображение поступает на окуляр, монитор, фото- или видеокамеру.
Осветительная система представляет собой оптическое волокно, помещенное между внешней и внутренней металлическими трубками. В зависимости от возраста и состояния пациента, выбираются оптические трубки разного диаметра.
Существует два этапа развития современной жесткой эндоскопии:
- Оптическая система с тонкими линзами

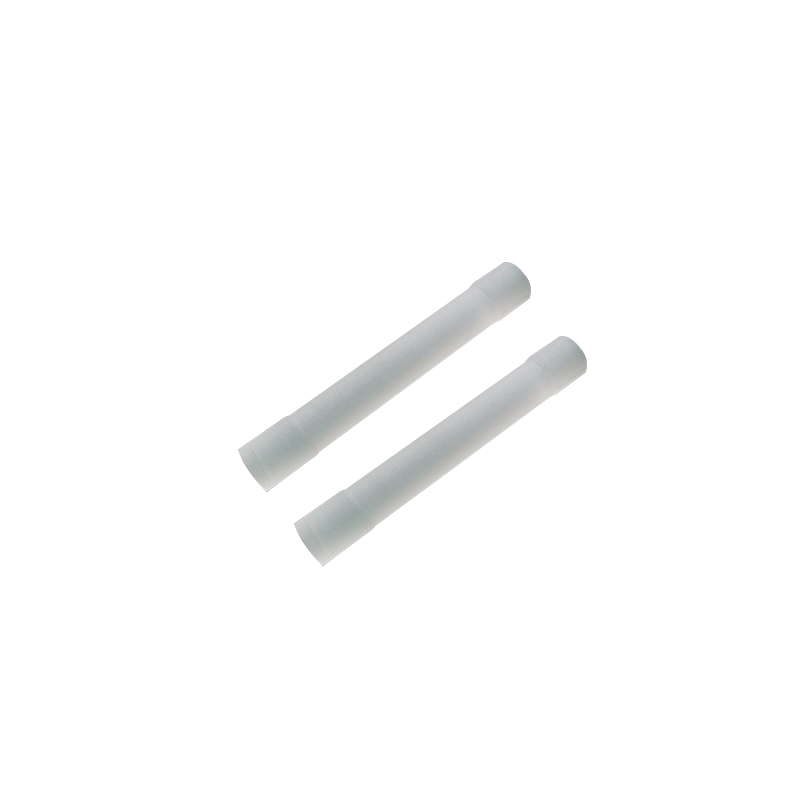

- Оптическая система со стержневыми линзами (HOPKINS), предложенная Гарольдом Хопкинсом (Великобритания) еще в 1966 году

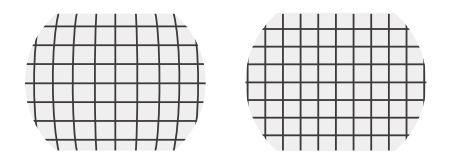

Система, предложенная Хопкинсом, характеризуется малой величиной сферической и сферохроматической аберраций, астигматизма, кривизны поля изображения и относительно небольшой величиной дисторсии. При использовании стержневых линз (оптическая система HOPKINS) в оптической системе эндоскопа длина или оптические характеристики последнего значительно лучше по сравнению с системой из тонких линз.
В настоящее время для операций используется видеоэндоскопическая система, в которой используются как жесткие, так и гибкие эндоскопы.
Внешний вид и комплектация

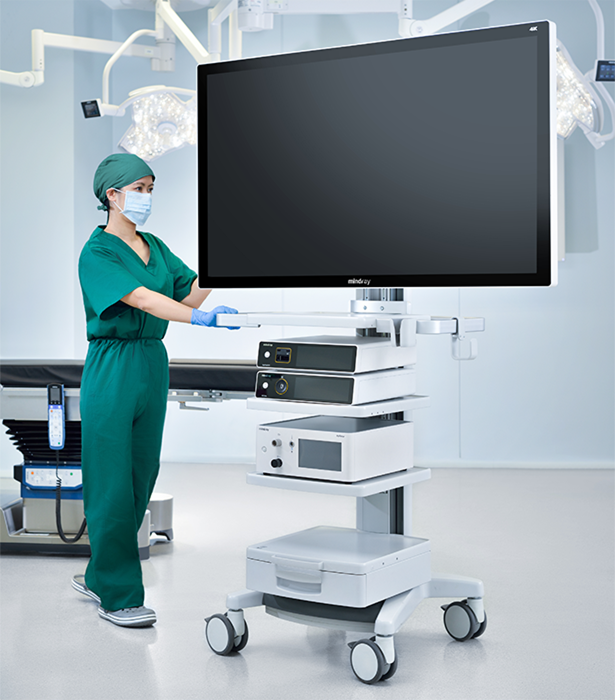

Итак, HyPixel™ U1, как и все видеоэндоскопические системы — это не просто отдельный main unit, но целая комбинация из пяти элементов. Туда входят:
- видеосистема
- источник света
- инсуффлятор
- жесткий эндоскоп
- монитор
Начнем с фишки это системы — широкоформатного монитора. Стандарт качества разрешения 4К. Диагональ монитора исполнена в двух размерах: 31 дюйм и 55 дюймов, что довольно внушительно. Это самый длинный монитор у Mindray, но U1 не единственная система, у которой он есть. В 2021 году Mindray выпустил эндоскопическую систему Hypixel R1 (подробнее тут) аналогичную U1. В ней есть флуоресцентная подсветка поражений органов, но до России такая эндоскопическая система еще не добралась.

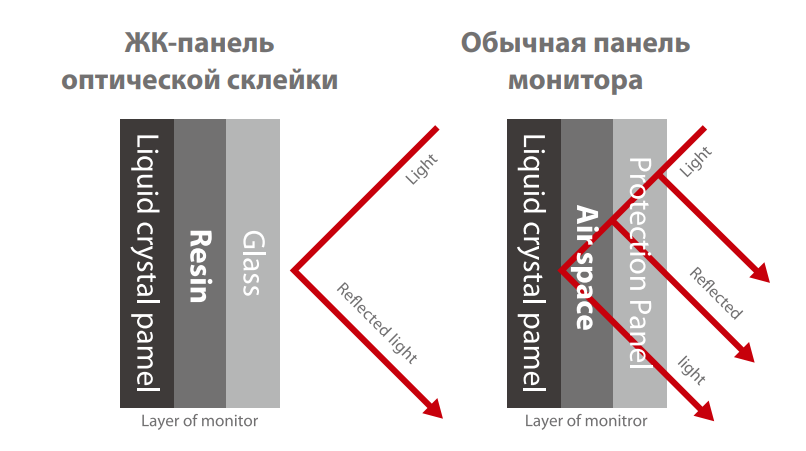

Преимущество модуля монитора заключается в технологии оптической склейки. Она уменьшает блики при отражении и показывает картинку в реальном цвете. Такое качество позволяет добиться эффекта полного присутствия, а большая диагональ не перенапрягает зрение врача.
Перейдем к модулю видеосистемы U1. Рабочий сенсорный экран 8 дюймов, встроенное программное обеспечение для улучшения изображения. Два разъема USB поддерживают накопители до 2 Тб или жесткий диск. Камера также оснащена CMOS-сенсором, который стабилизирует шумовую составляющую картинки и стабилизирует изображение в случае кровотечений.
То, без чего нельзя. Освещение. Обязательным к комплектации идет источник света, здесь модель HB300L. Свет передается на очаг поражения через световод и телескоп для обеспечения освещения системы камер.
Он поддерживает все клинические сценарии, яркость составляет 300 Вт, что может сравниться с ксеноновым источником света, а срок службы лампы более 60 000 часов.
Немаловажный элемент в эндоскопической системе инсуффлятор. Он обеспечивает пространство для лапароскопической хирургии путем подачи углекислого газа в полые органы для их расширения. В инсуффляторе предусмотрены различные режимы для поддержки операций, поддерживает температуру тела постонной и эвакуирует дым во время лапароскопии.
Система оснащается двумя видами жестких эндоскопов.
M01030A
Направление обзора — 30°
Поле обзора — 80°
Глубина обзора — 3-200 мм
M01000A
Направление обзора — 30°
Поле обзора — 80°
Глубина обзора — 3-200 мм

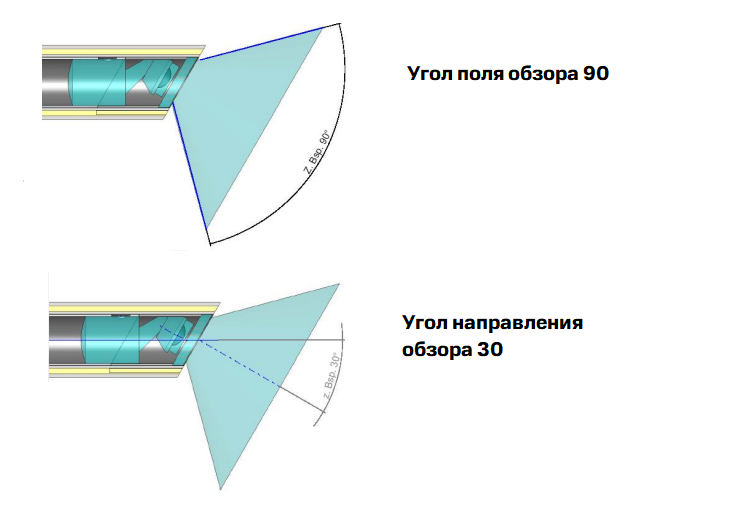

В этом моменте поясним различия между углом поля обзора и углом направления обзора.
Угол поля зрения описывает диапазон видимого изображения, тогда как угол направления обзора — это угол между осью рабочей части эндоскопа и направлением визирования в градусах.
Из плюсов эндоскопа Mindray — возможность совместимости с источниками света других производителей как Karl Storz, Olympus, Stryker и др. через соответствующие адаптеры, линзы с технологией защиты от запотевания, а формованная асферическая линза помогает получить четкие изображения без искажений.
Также можно отметить, что эндоскопы поддерживают 500 циклов автоклавирования, низкотемпературную плазму.
