Мы продолжаем разбираться в аппаратах новой линейки Resona. В этом выпуске мы заглянем внутрь системы. Напоминаем, что на нашем YouTube-канале также вышел видеоролик с обзором.
Внутреннее строение

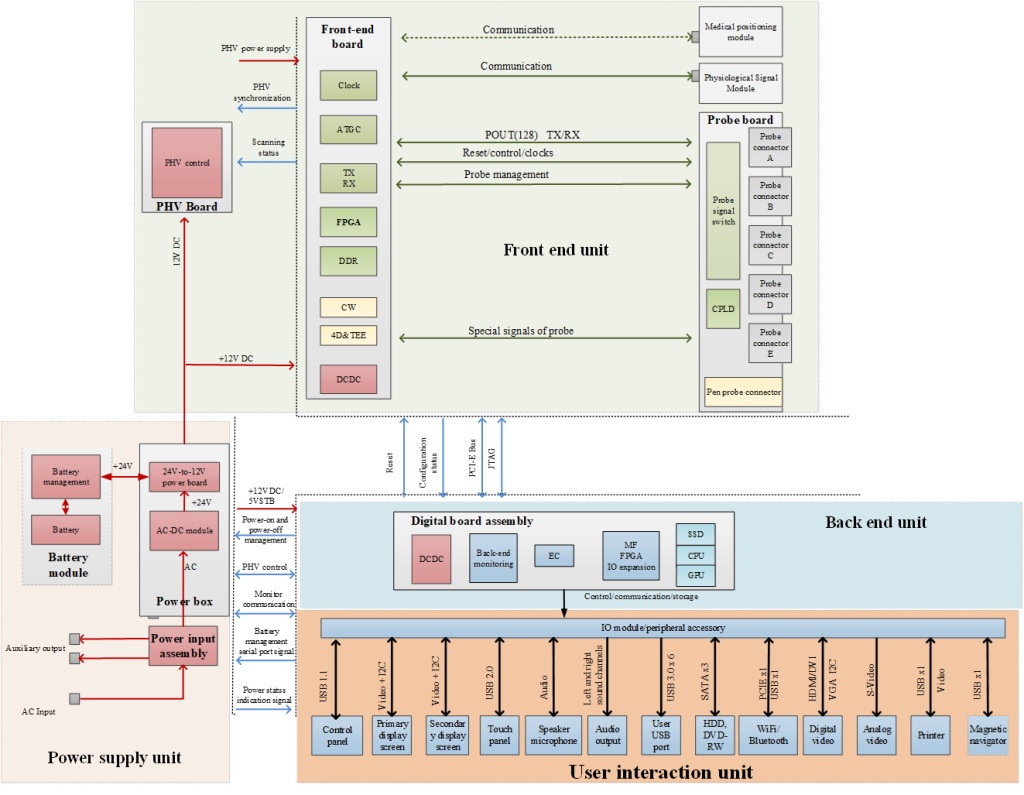

Начнем со структурной схемы аппарата. Составляющие вполне стандартные:
- Front-End и Back-End unit
- User Interface
- Power Supply Unit

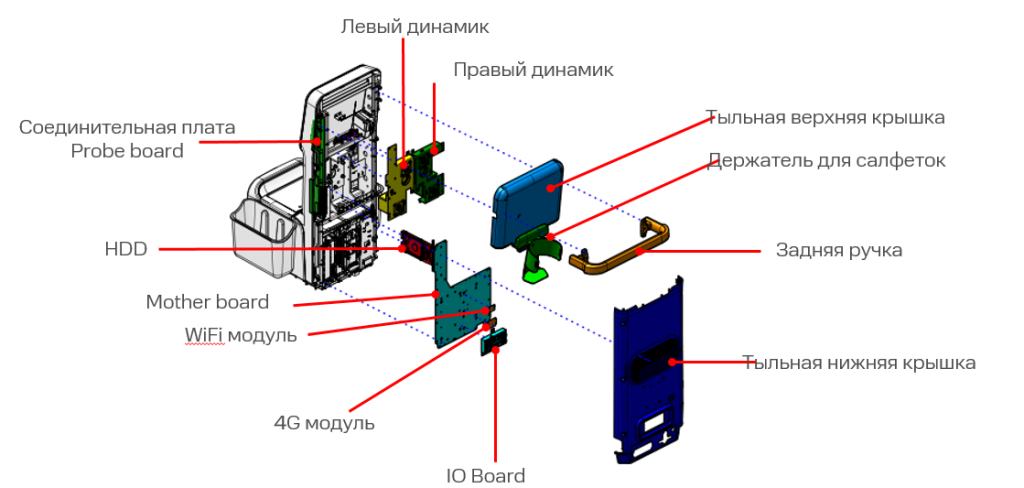

Далее рассмотрим взрыв-схему аппарата.
Front-End Unit

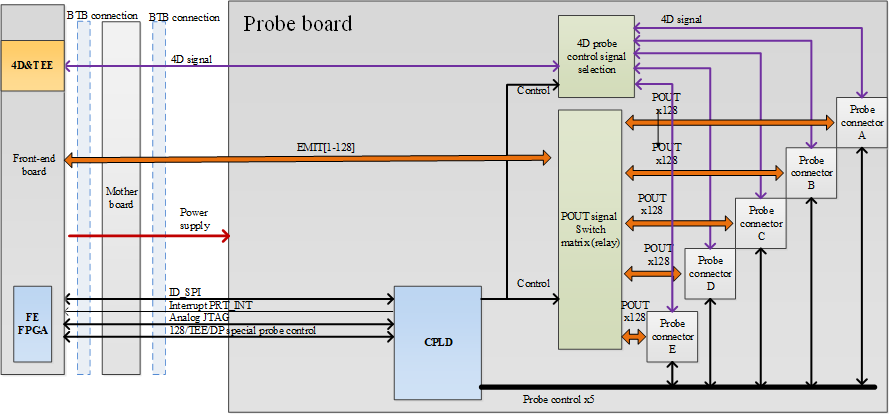

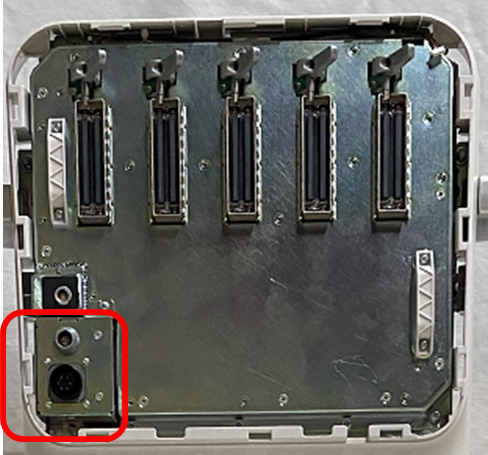

В аппарате есть пять 260-контактных портов S-типа. Каждый порт датчика имеет матрицу в 128 элемента, соединенных с физическим каналом Main Unit. Датчики управляются Front-End блоком.

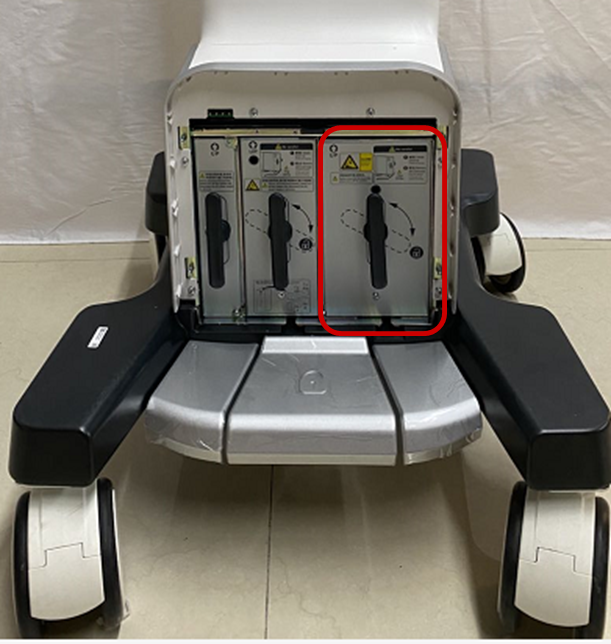

Перейдем к Main Unit. При снятии крышки передней панели он находится справа и вытаскивается с помощью поворотного фиксатора.

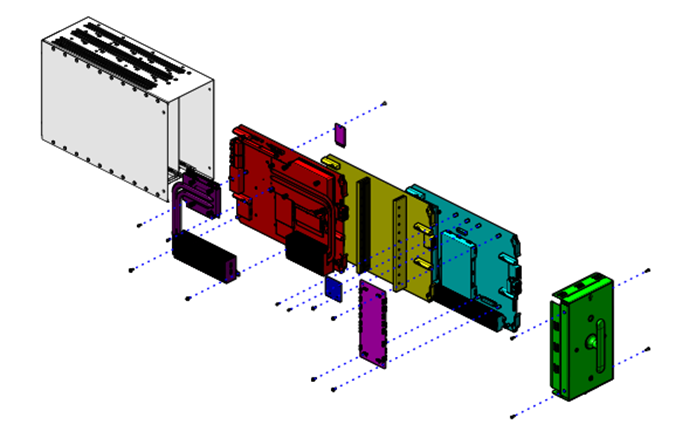

На взрыв-схеме:
- Бирюзовая — плата Front-End Board
- Желтая — плата PHV
- Красная — Digital Board + CPU (часть Back-End)
- Темно-фиолетовая — модуль GPU (часть Back-End)
- Фиолетовая — 4D&TEE Board
- Синяя — CW модуль

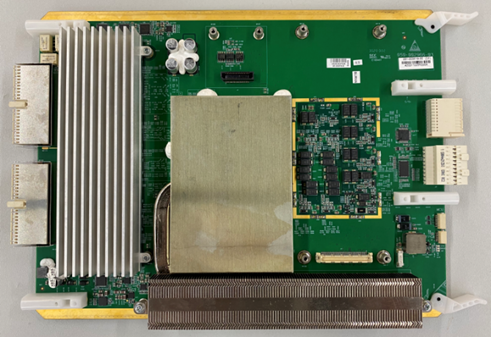

Плата Front-End отвечает за функции обеспечения низковольтного питания, поддержки 128 каналов передачи-приема сигнала, дискретизации сигнала от платы CW, а также поддержки карандашного датчика и др.

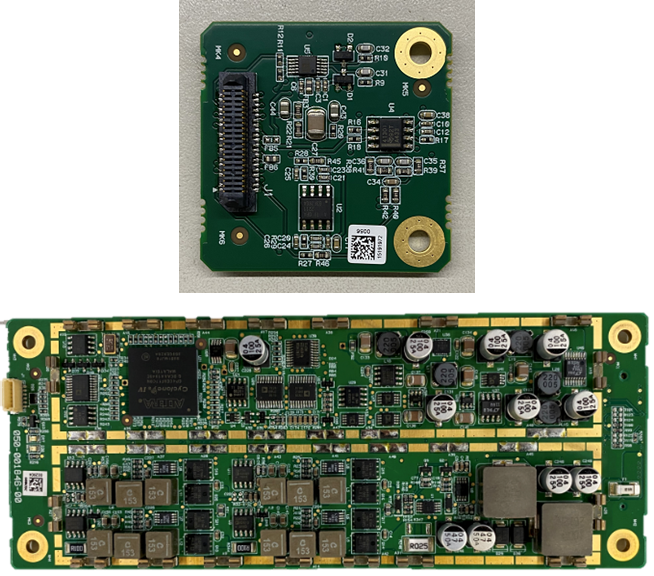

Далее на изображении верхняя плата — CW, нижняя плата — 4D&TEE

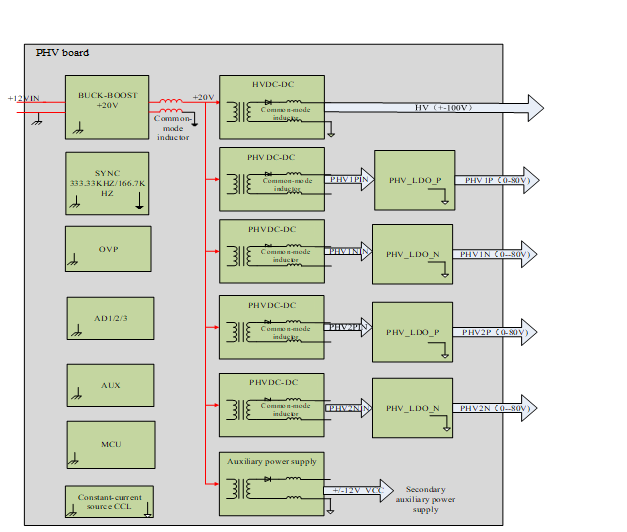

Плата PHV подает питание на схему передачи.
Немаловажным элементом фронтэнда является и ЭКГ модуль. Находится в одном узле с платой Probe Board.
Back-End Unit
В состав бэкендовской части входят:
- Digital Board + CPU
- Графический процессор GPU
- SSD
- HDD
- IO board
- Mother Board

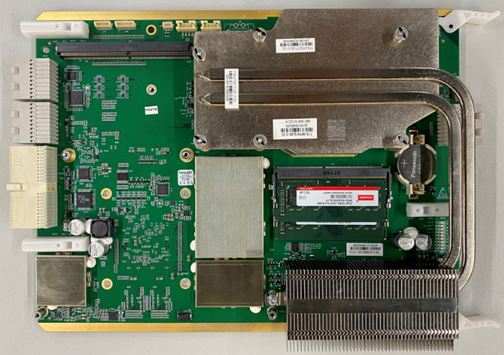

В функции Digital + CPU входят поддержка CPU, модуля GPU, расширение порта ввода-вывода CPU, управление включением питания, общий внутренний мониторинг.

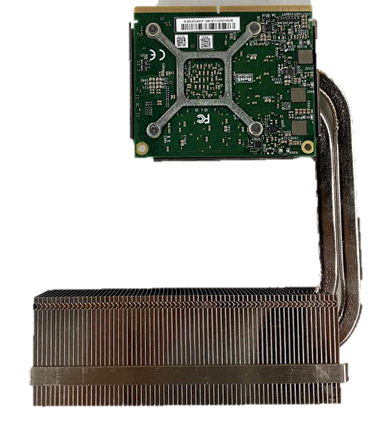

К Digital Board крепится модуль графического процессора.

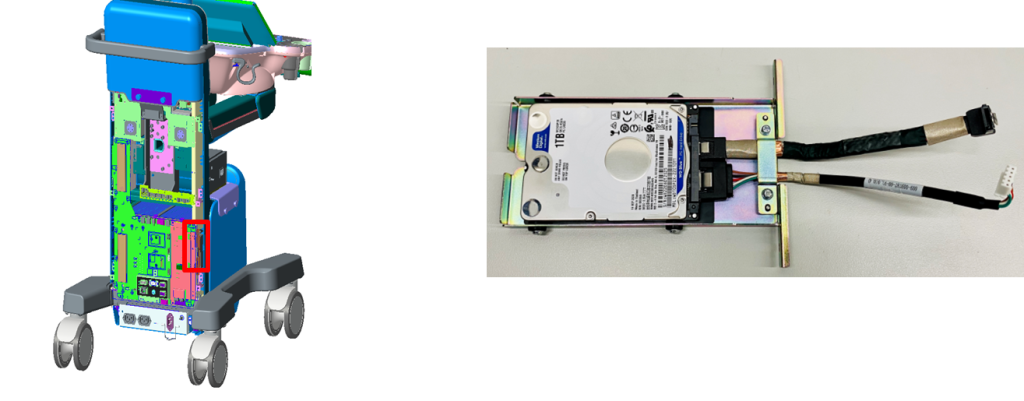

Вся информация об операционной системе и ПО Doppler содержится на SSD накопителе на 128 Гб. Информация об исследованиях хранится на HDD носителе на 1 Тб. Он расположен с тыльной стороны аппарата за задней крышкой.
Перейдем к самому важному — материнской плате. Она также расположена с тыльной стороны.
1,2 — USB передней панели
3 — выход 12В на плату адаптера панели управления
4 — связь с контрольной панелью
5 — USB сигнал на плату адаптера панели управления
6 — HDMI порт главного монитора
7 — HDMI сенсорного экрана
8 — ЭКГ
9 — 12В к модулям за передней крышкой
10 — HDD сигнал
11 — питание HDD
12 — динамики
13 — микрофон
14 — дополнительный выход
15 — вход AC
16 — вентиляторы
Wi-Fi и 4G модуль также находятся на материнской плате, но их уже можно отнести к Периферийным устройствам.
1 — Wi-Fi модуль, 2 — 4G модуль
User Interface & Peripherals
В состав периферийных устройств входят:

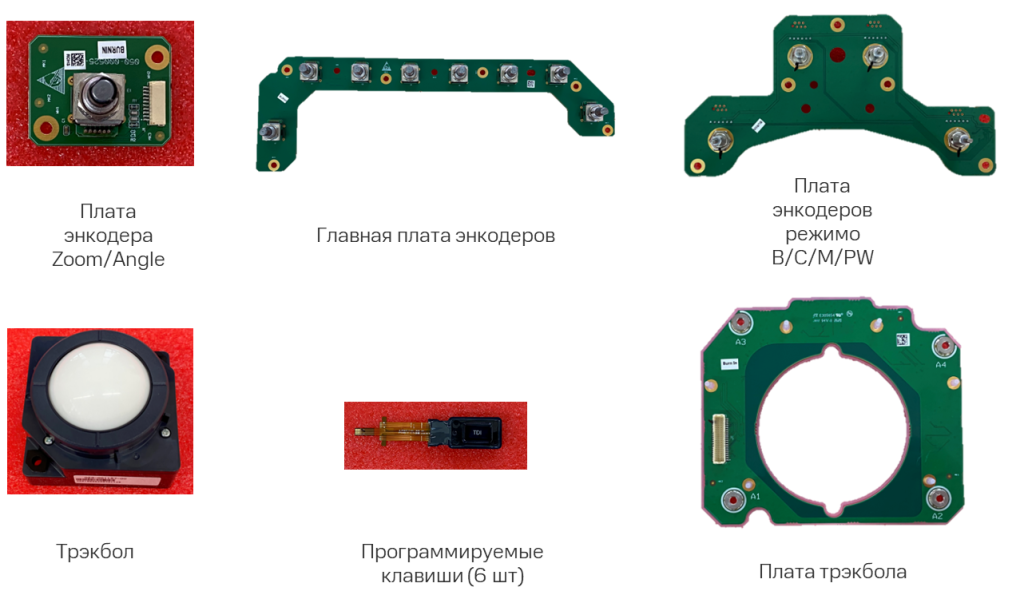

- Панель управления
- Плата адаптера панели управления
- Маленькая клавиатура
- Сенсорный экран (15,6 дюймов Full HD)
- Монитор (23,8 дюйма Full HD)
- Wi-Fi и 4G модули
- Плата ввода-вывода

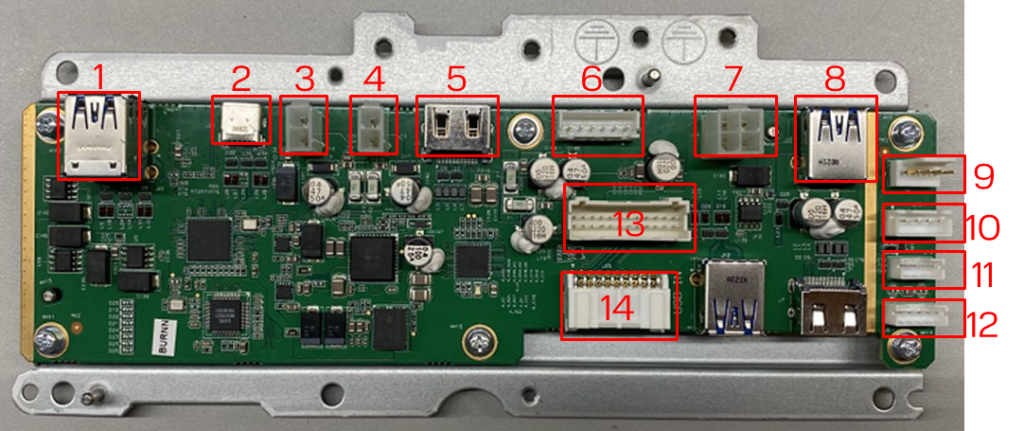

На изображении ниже показан вид контрольной панели снизу и ее составляющие.
1 — USB 3.0 к панели управления
2 — Type-C
3,4 — 12В к подогревателю геля справа и слева соответственно
5 — HDMI к монитору
6 — 12В к монитору
7 — 12В входные от материнской платы
8 — резервный порт
9 — плата питания и связи сенсорного экрана
10 — питание сенсорного экрана
11 — USB сигнал к сенсорному экрану
12 — USB сигнал к маленькой клавиатуре
13 — порт питания и связи панели управления
14 — связь с материнской платой
15 — USB связь с материнской платой
16 — HDMI к сенсорному экрану
Еще одним элементом периферии является маленькая клавиатура. Из паза ее можно достать, приподняв через специальное отверстие под панелью управления.

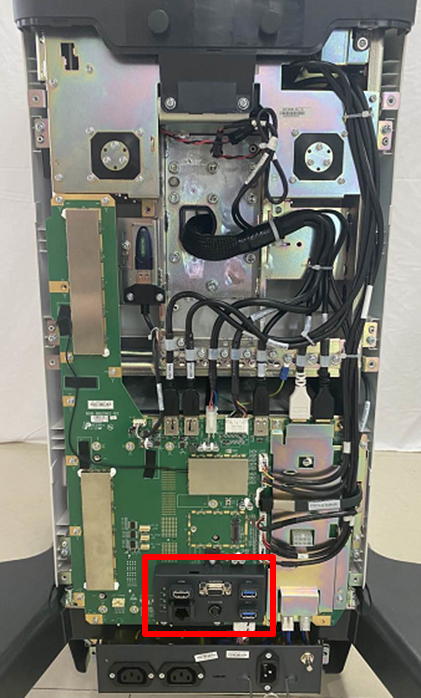

IO Board находится с тыльной стороны аппарата ближе к материнской плате.
Power Supply Unit
Перейдем, наконец, к системе питания аппарата. К ее элементам относятся:
1) Узел ввода мощности

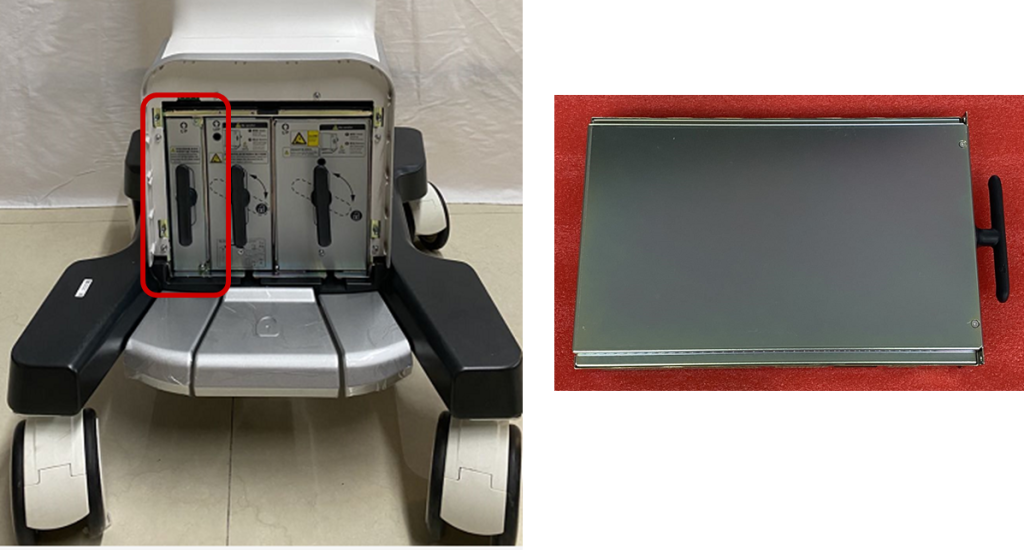

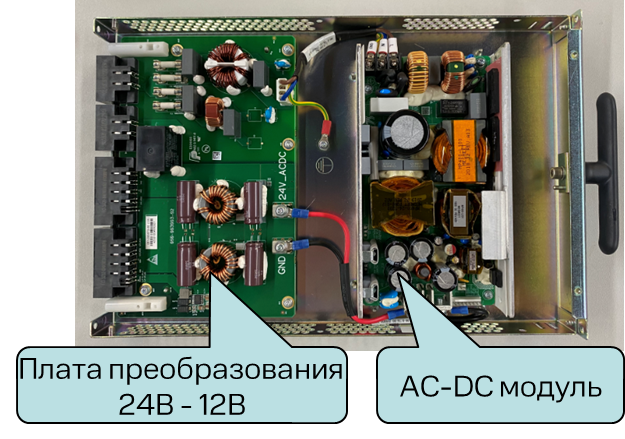

2) Блок питания

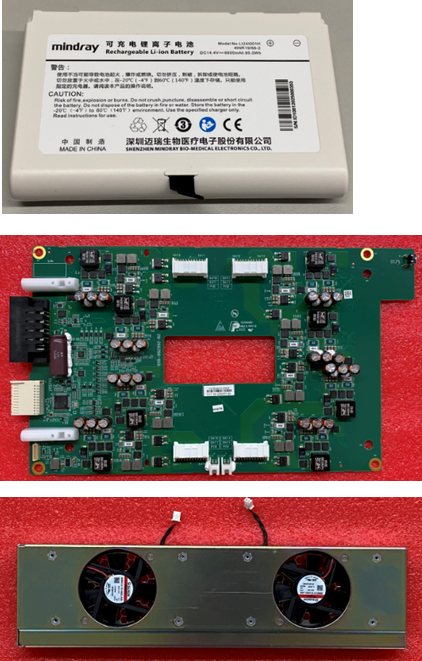

3) Аккумуляторный модуль
Мы подошли к концу выпуска. Он получился довольно объемный, но мы рассмотрели каждую деталь аппарата. В аппарате Imagyn I9 все будет выглядеть аналогичным образом. Спасибо, что вы с нами! Читайте о других аппаратах, сервисе Mindray и не только в нашем Telegram-канале сервиса: https://t.me/medfordservice
