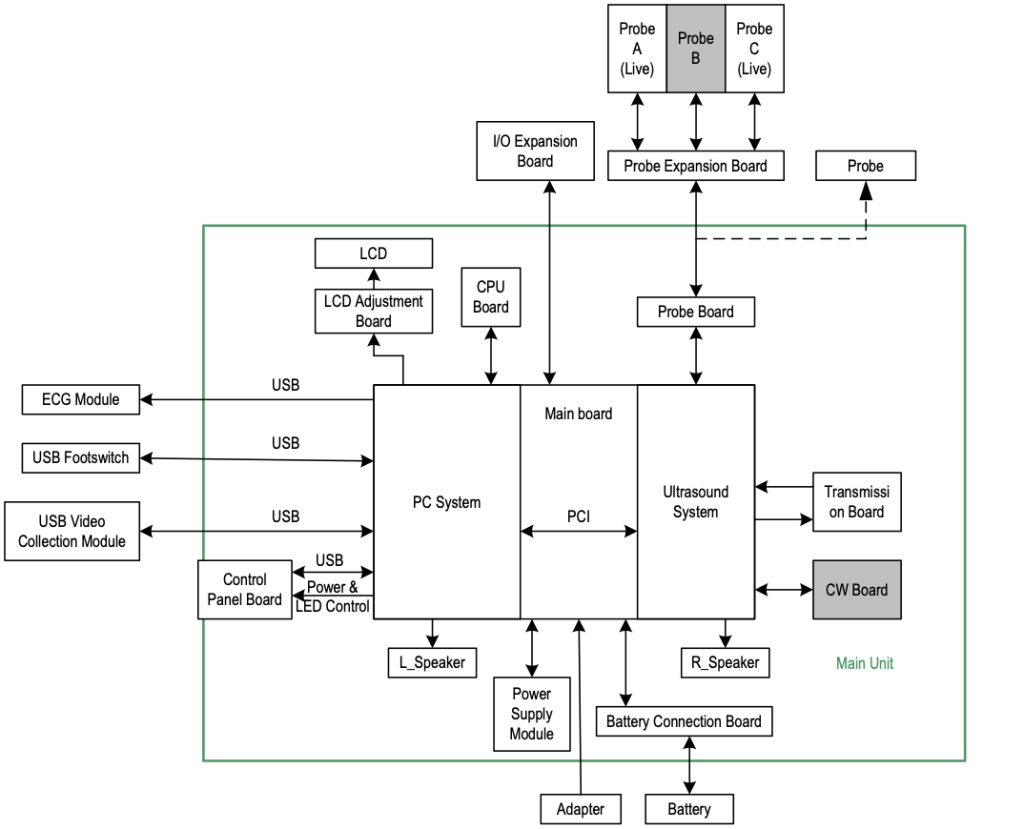

Начиная с 2008 года было поставлено большое количество этих аппаратов. Чтобы понимать как его ремонтировать, в первую очередь, нужно понимать принципиальное устройство. Вот схема:
Система Mindray M5 состоит из основного блока (main unit), периферийных модулей (peripheral extension modules) и системы питания (power system).
Основной блок (main unit) состоит из следующих частей:
Main Board (основная плата):
- Front End или Ultrasound System (ультразвуковая часть): предназначена для приема ультразвукового сигнала, усиления, дискретизации, формирования луча, обработки сигнала, управления процессом сканирования и передачи данных в Back End / PC system.
- Back End или PC System (компьютерный блок): используется для постобработки ЭХО данных и вывода их на экран (LCD), взаимодействия с пользователем и управления периферийными устройствами.
- Power management and filter system (система питанием и фильтрации): используется для обеспечения нормальной работы системного питания, обеспечения штатного выключения прибора, режима ожидания и бездействия.
- Transmission Board (плата передачи ЭХО сигнала): используется для передачи сигнала с задержкой фокусировки.
- Control Panel Board (плата панели управления): подключается через USB-шину, служит для управления системой с клавиатуры и запуска аппарата. Следовательно эта плата инициализируется до Back End (компьютерный блок).
- CPU Module (модуль ЦП): используется для Back End (компьютерный блок). По сути это компьютер.
- Probe Board (плата датчиков): используется для подключения датчиков или модуля расширения датчиков на три порта.
- CW Board (плата CW): используется для обработки аналогового сигнала CW (постоянно волновой доплер) и обработки сигнала карандашного датчика.
- LCD adjust controller board (плата управления экраном): используется для управление яркостью и контрастностью LCD экрана. Меняется вместе с экраном.
- HDD (жесткий диск)
Модули расширения включают в себя (peripheral extension modules):
- Transducer Extension Board (плата расширения датчиков): используется для поддержки 3 портов датчиков. Только два из них активные.
- I/O Extension Module (модуль ввода/вывода): используется для расширения портов, а именно USB, VGA, RCA (тюльпаны), TRC (jack) для подключения микрофона и BNC для подключения аналогового принтера.
- USB ECG Module (модуль ЭКГ)
- USB Footswitch (ножной переключатель): используется для управления фризом и печатью нажатием ноги
- USB Video Capture Module (модуль видеозахвата): используется для захвата видео через USB-порт.
- L_Speaker и R_Speaker (динамики): левый и правый
Система питания (Power system), включая систему управления питанием и фильтрацию на основной плате (Main Board):
- Power Supply Board (плата питания): используется для подачи питания на ультразвуковую систему.
- Battery Connection Board (плата подключения батареи)
- Battery (батарея): в системе 2 шт.
- EDC external direct current (внешний блок питания AC to DC)
