Уважаемые коллеги и друзья, мы начнем серию кратких статей которые описывают принципы ультразвуковой диагностики и применяемые в ней технологии. Мы намеренно будем подавать данные в кратком виде, не вдаваясь глубоко в принципы физических и математических методов построения изображений и работы программных и аналоговых фильтров. Цель написания данной серии статей – в форме брифинга представить посетителю сайта информацию о том, что и почему важно при выборе ультразвукового диагностического аппарата и принадлежностей к нему, а также какие функции и надстройки полезны, какова их практика применения и нужны ли они персонально Вам.
Сегодня статья посвящена физическим принципам диагностического ультразвука. Мы хотим в краткой форме осветить лишь то, что важно пользователю и покупателю ультразвуковой диагностической системы. Если вы хотите получить углубленные знания, мы рекомендуем вам обратится к замечательной книге, написанной профессором, доктором медицинских наук, замечательным авторитетным преподавателем кафедры биомедицинских систем и технологий Львом Васильевичем Осиповым – «Ультразвуковые диагностические приборы».
Мы намеренно не будем касаться очевидных вещей: применение того или иного датчика в зависимости от формы апертуры или частоты генерируемого ультразвука. Мы заглянем немного глубже и определим что же еще крайне важно знать при выборе ультразвукового датчика.
Физика ультразвука

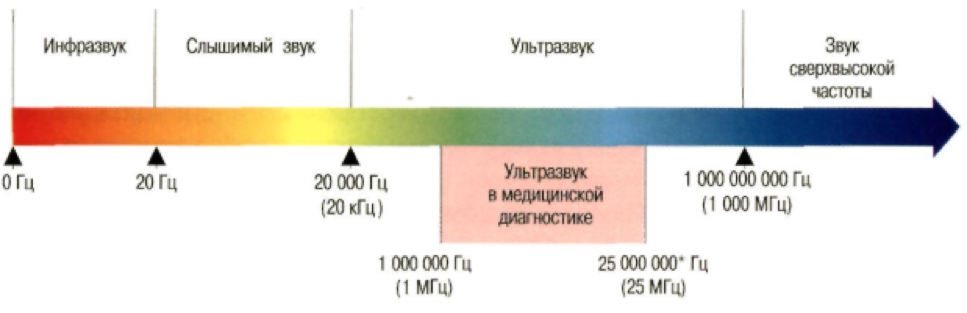

По своей сути звук является механической волной с продольным распространением. Сам же ультразвук, который применяется в диагностической медицине, не что иное как механическая волна (звук) определенной частоты (от 1 МГц до 25 МГц).
Для того, чтобы ультразвук распространялся необходим субстрат (вещество), при этом колебания одной частицы вещества будут передавать другой и, таким образом, будет происходить передача энергии и распространение ультразвука.
Для того, чтобы получить ультразвук необходимой характеристики, используют ультразвуковые датчики в строении апертуры которых находятся пьезокристаллы (пьезоэлементы) – именно с помощью них и происходит генерация ультразвука, который потом, из-за плотного прилегания апертуры датчика к коже человека (благодаря использованию ультразвукового геля) передается от частицы к частице в теле человека. Сами ультразвуковые колебания генерируются с помощью пьезоэлектрического эффекта, который возникает при подаче электрического импульса на пьезокристалл в ультразвуковом датчике.

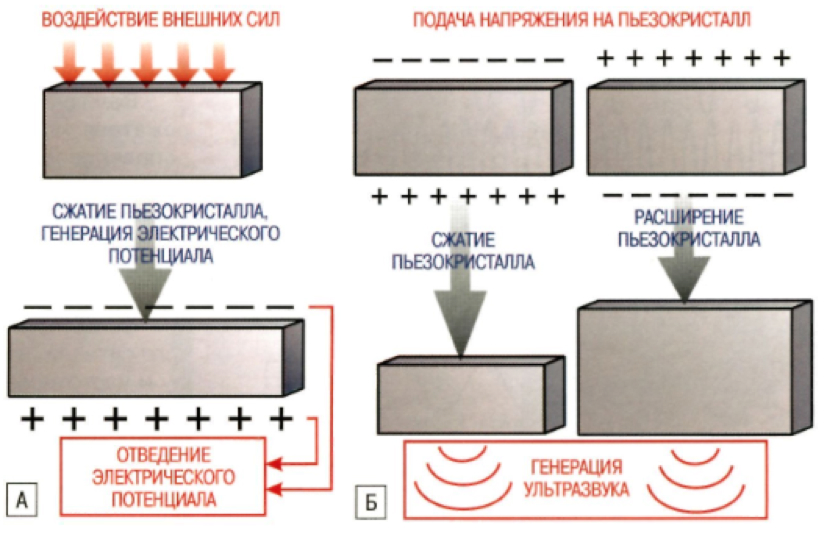

Сам пьезоэлектрический эффект разделяют на прямой и обратный. Именно пьезоэффект делает возможным использование отраженного эхосигнала ультразвуковым прибором. Прямой пьезоэлектрический эффект заключается в возникновении электрического потенциала на гранях пьезокристалла при их смещении в следствии воздействия механических внешних сил (пьезокристалл сжимается и расширяется).
Получение обратного пьезоэлектрического эффекта связано с воздействием на пьезокристалл с помощью электрического напряжения (в следствии подобного воздействия также происходит смещение граней пьезокристалла). На пьезокристалл подается переменное напряжение высокой частоты, пьезокристалл начинает с высокой частотой сжиматься и расширяться, вокруг него возникает высокочастотное изменение давления, что и приводит к возникновению направленных колебаний, а это и есть необходимый нам ультразвук.
Выбор ультразвуковых датчиков

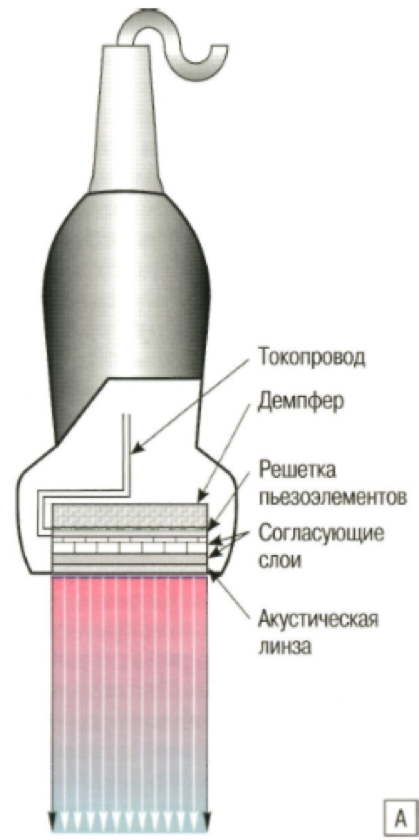

В современном диагностическом приборе в апертуре ультразвукового датчика под специальным защитным материалом (похожим на резину) находятся пьезокристаллы - главный элемент, который отвечает за генерацию ультразвука нужной частоты. Сами пьезокристаллы выращивают органическим путем на специальных производствах и качество получаемого диагностического изображения линейно связано с качеством произведенного пьезокристалла. Также важно количество пьезокристаллов в апертуре, ведь чем больше пьезоэлементов, которые генерируют ультразвук, тем больше отраженного эхосигнала может получить прибор и, соответственно, тем более информативным будет диагностическое изображение.
При выборе датчика не стоит опираться только на форму апертуры и применение (линейный, конвексный, секторный фазированный, внутриполостной и т.д.). Форма апертуры и самого датчика прежде всего определяет его применимость в различных исследований. А вот на качество изображения будет влиять именно плотность расположения пьезоэлементов (пьезокристаллов) в датчике и однородность характеристик отдельных пьезоэлементов.
Подведем итог всего вышеописанного в некой произвольной форме, которая, как нам кажется, будет полезна посетителю нашего сайта:
- Датчик если не самый важный элемент аппарата для УЗИ, то один из главных. От него зависит около 70% качества диагностического изображения;
- Выбирая датчик, обратите внимание на количество пьезоэлементов и плотность их расположения (например: линейный датчик с апертурой 38мм может содержать как 128 так и 192, 256, 512, 1000+ элементов).
- Если вы рассматриваете к покупке не оригинальный ультразвуковой датчик, а совместимый (стороннего производства), то подходите к такой покупке крайне аккуратно.
О совместимых датчиках хотелось бы добавить следующее: Производитель ультразвукового прибора крайне претенциозно относится к контролю качества над производством датчиков (и не удивительно, так как при плохом датчике обязательно будет плохая визуализация у любой, самой технологичной ультразвуковой системы). Производителю совместимого датчика, напротив, совсем не нужно так внимательно следить за качеством, такие производители преследуют свои цели: снижение себестоимости для того, чтобы успешно конкурировать с другими, более крупными и официальными производствами.
Безусловно не нужно расценивать выше написанное как информацию о том, что все совместимые датчики плохие. Конечно нет. Просто производство и продажа не оригинального совместимого датчика для ультразвукового аппарата оставляет огромное поле для маневра в случае, если кто-то захочет вас обмануть. Посудите сами: будете ли вы спрашивать количество элементов внутри датчика перед приобретением? Сможете ли вы проверить, что элементов именно столько, сколько вам назвали? Есть ли у вас возможность воспользоваться очень дорогим фантомом для определения КПД кристаллов датчика?
Как и в абсолютно любом деле, осведомленность и знания очень важны. Если вы планируете приобрести ультразвуковую диагностическую систему и/или ультразвуковой датчик, то обязательно обращайте внимание на описанные выше немаловажные детали. Если же вы планируете покупку в нашей компании, то вы можете задать все необходимые вопросы одному из наших менеджеров по контактным данным, опубликованным на сайте.
Мы желаем вам удачной покупки!
