Как устроен УЗИ аппарат Mindray Z60
Наш телеграм-канал: https://t.me/medfordservice
Содержание:
- Общий обзор аппарата
- Внутреннее строение
- Main Unit
- Power Supply Unit
- User Interface
Общий обзор аппарата

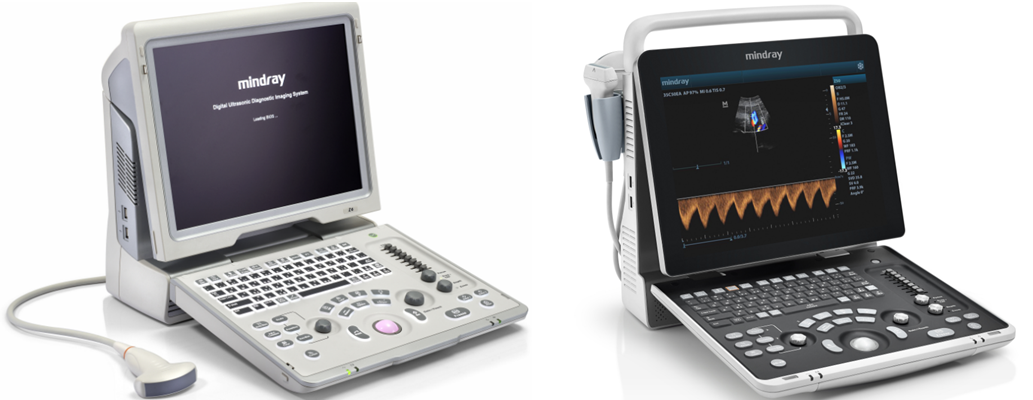

В этом выпуске мы рассмотрим еще одну новинку для российского рынка — портативный аппарат Mindray Z60. Он является логическим продолжением Mindray Z6.
Первая версия этого аппарата была выпущена в 2019 году, однако Z60 получил российское регистрационное удостоверение лишь в феврале 2023 года.

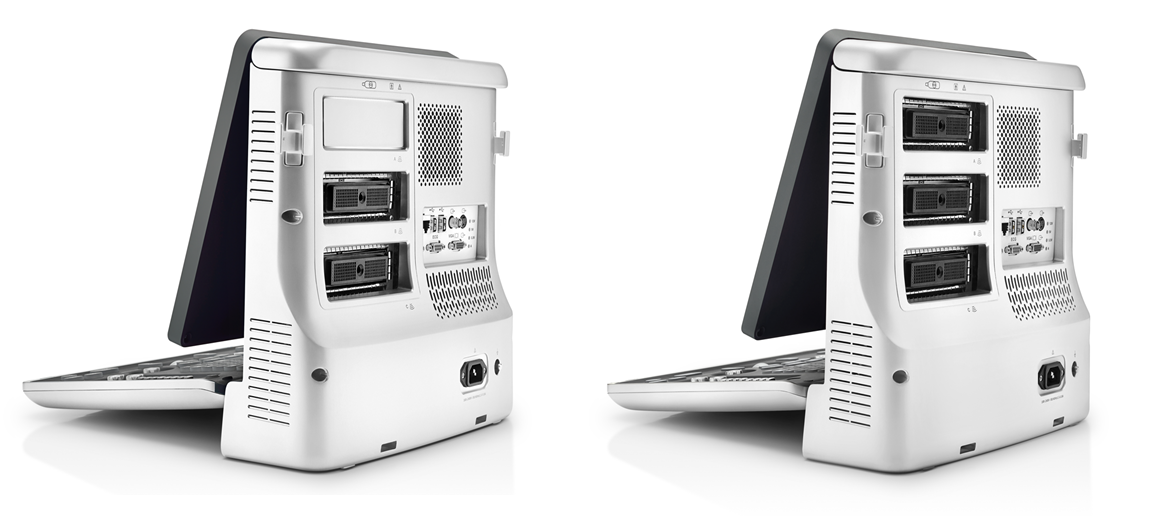

Изначально в сканере была два порта для датчиков, затем количество портов расширили до трех. Сегодня доступна модификация и двумя, и с тремя портами.
Затем в аппарате была произведена замена CPU на более производительный, а также были внесены изменения в узел монитора.

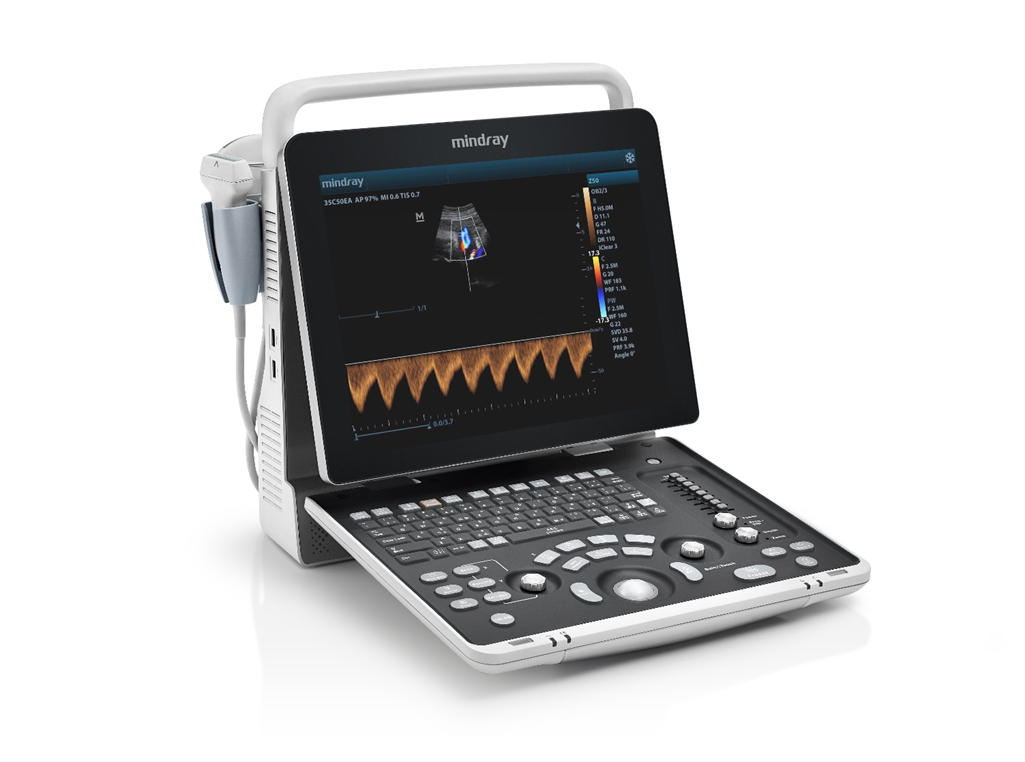

Посмотрим основные характеристики:
Диагональ экрана составляет 15 дюймов. Есть возможность менять угол наклона экрана в пределах 60 градусов. Память аппарата составляет 1 Тб и исполнена в виде HDD накопителя. Батарея рассчитана на 1,5 часа работы.
Также аппарат может похвастаться 3D/4D исследованиями и объемным конвексным датчиком D6-2P. Плата CW не предусмотрена.
Для Z60 доступны 3 тележки (слева-направо):
- UMT-150
- UMT-160
- UMT-170
UMT-170 поставляется в двух вариантах: стандартная и премиум. Вот отличие: в стандартной версии нет держателя датчиков и геля, опоры и крюка для кабеля, в премиум - все есть.
Внутреннее строение
Перейдем к внутреннему строению аппарата. На изображении ниже приведена структурная схема устройства Z60.

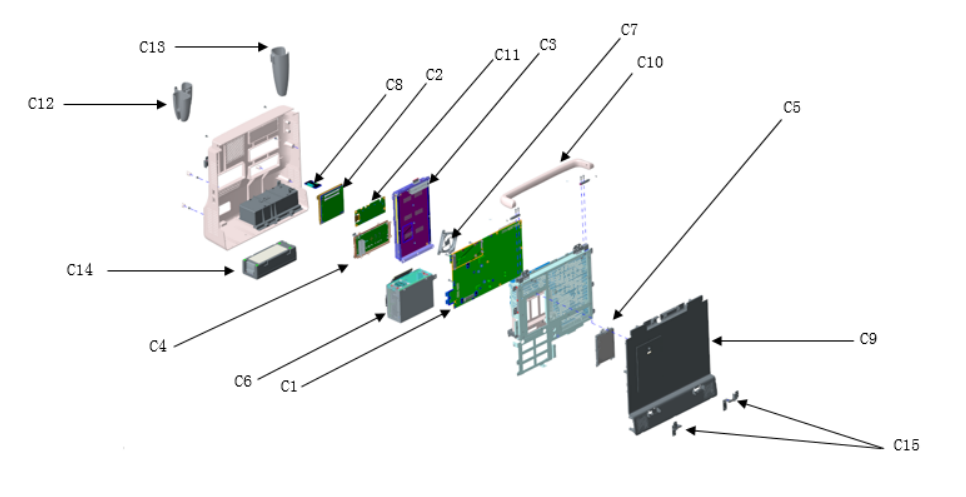

Так выглядит взрыв-схема аппарата:
C1 - материнская плата
C2 - CPU модуль
C3 - плата датчиков
C4 - IO модуль
C5 - HDD
C6 - Power Supply
C7 - охлаждающий вентилятор
C8 - плата батареи
C9 - передняя крышка
C10 - ручка
C11 - плата 4D
C12 - держатель датчика малый
C13 - держатель датчика большой
C14 - батарея
C15 - заслонка панели управления
Main Unit
Перейдем к основным составным частям.

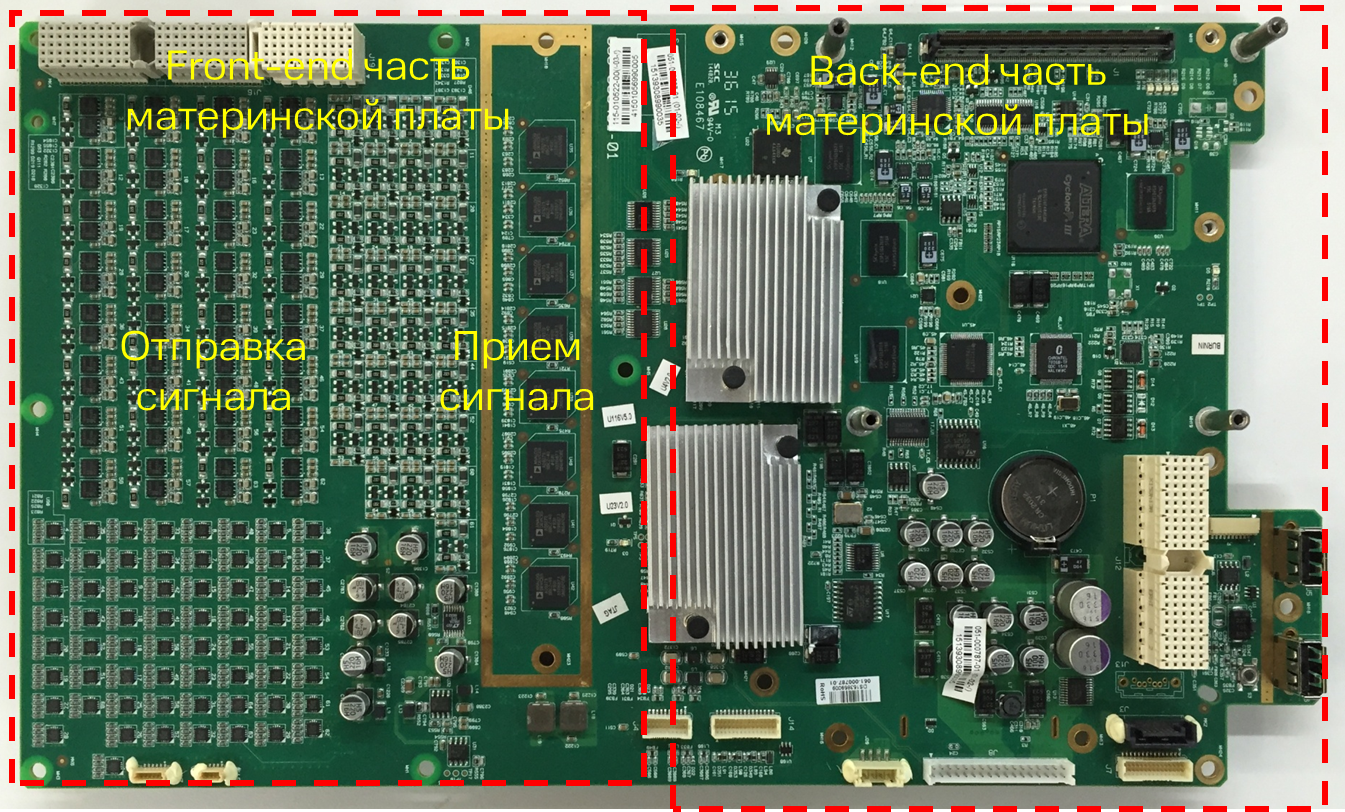

Материнская плата

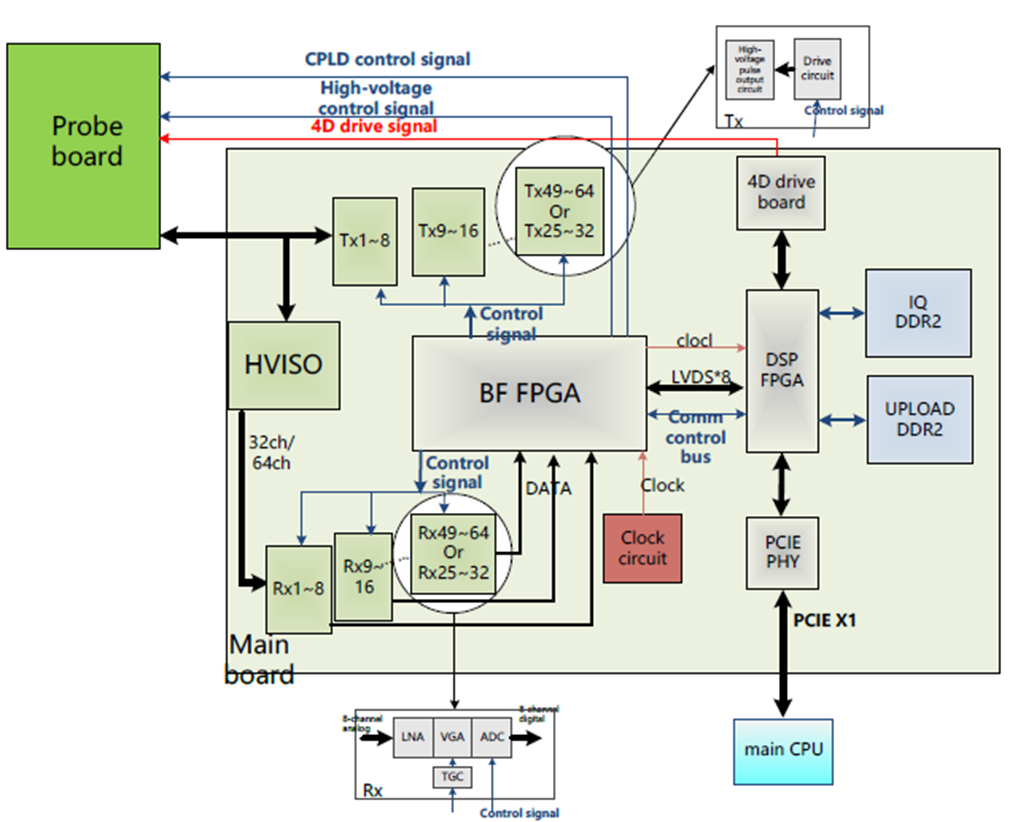

Структурная диаграмма Front-End
Структурная диаграмма Back-End

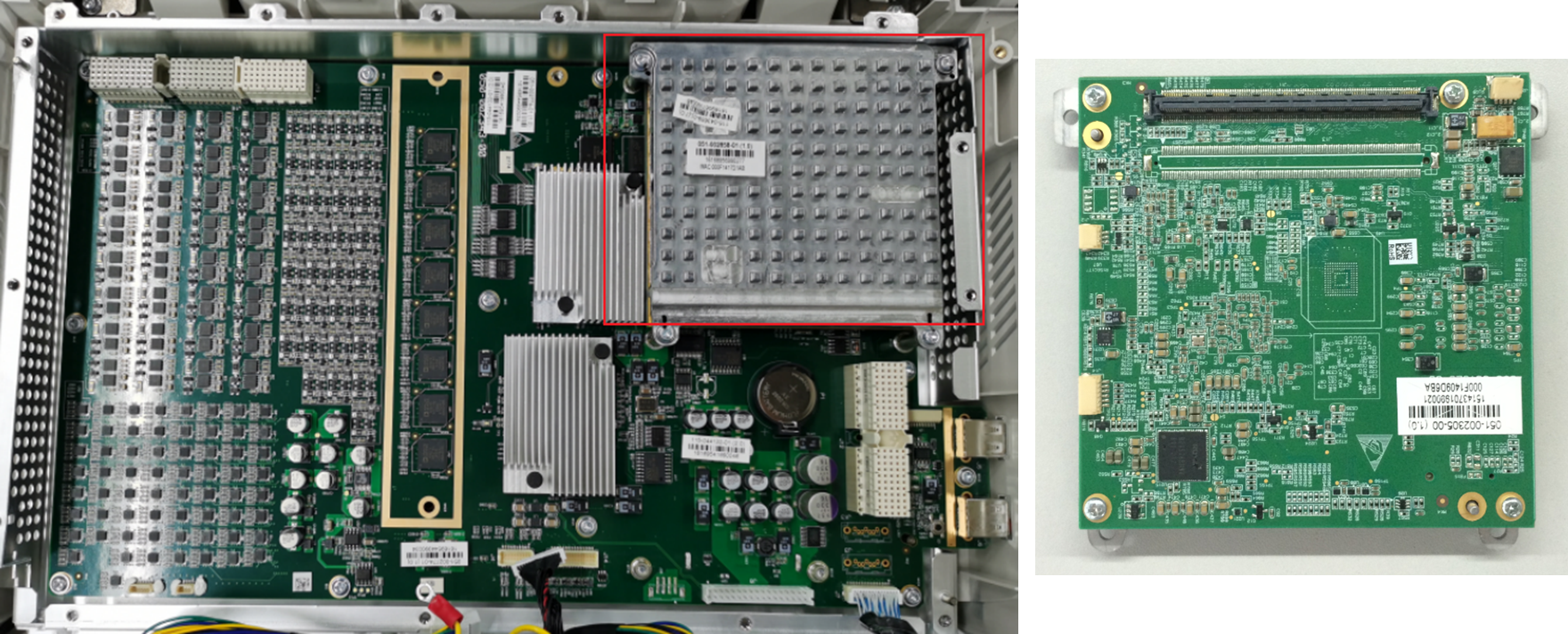

Модуль CPU

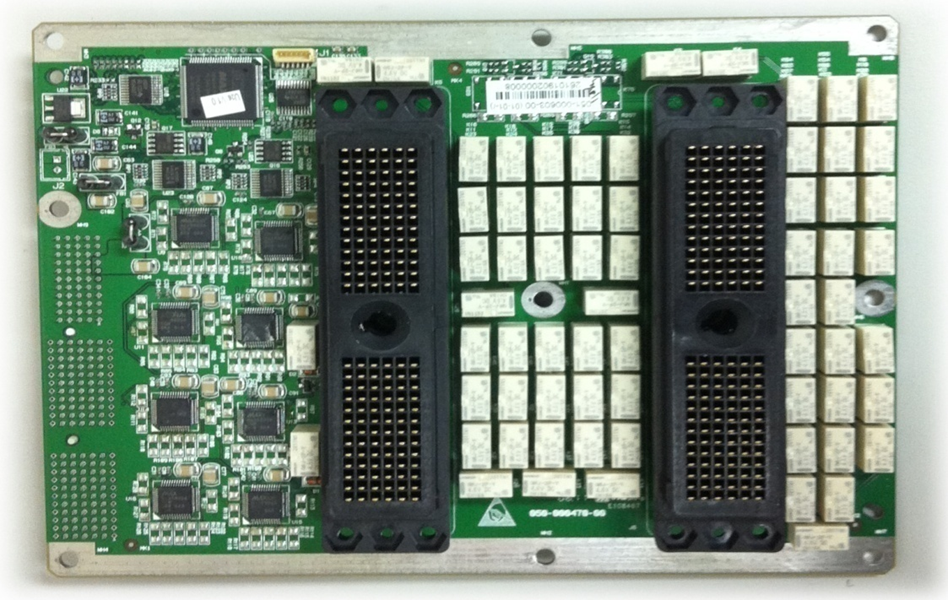

Плата датчиков в двух вариантах исполнения

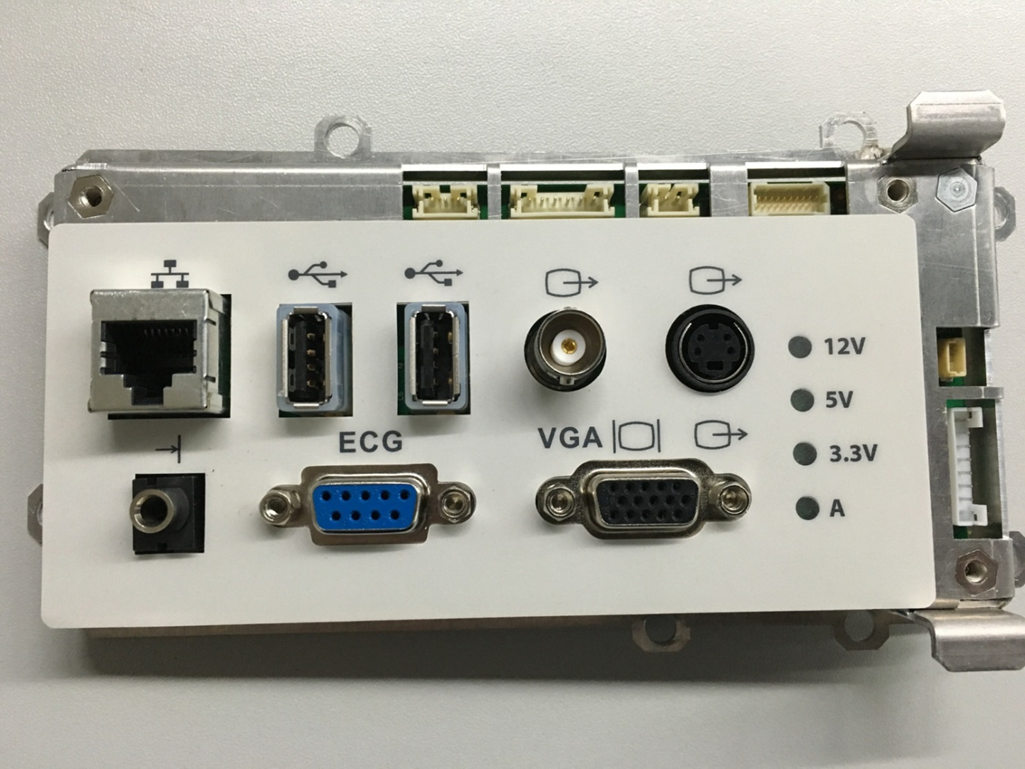

Модуль IO

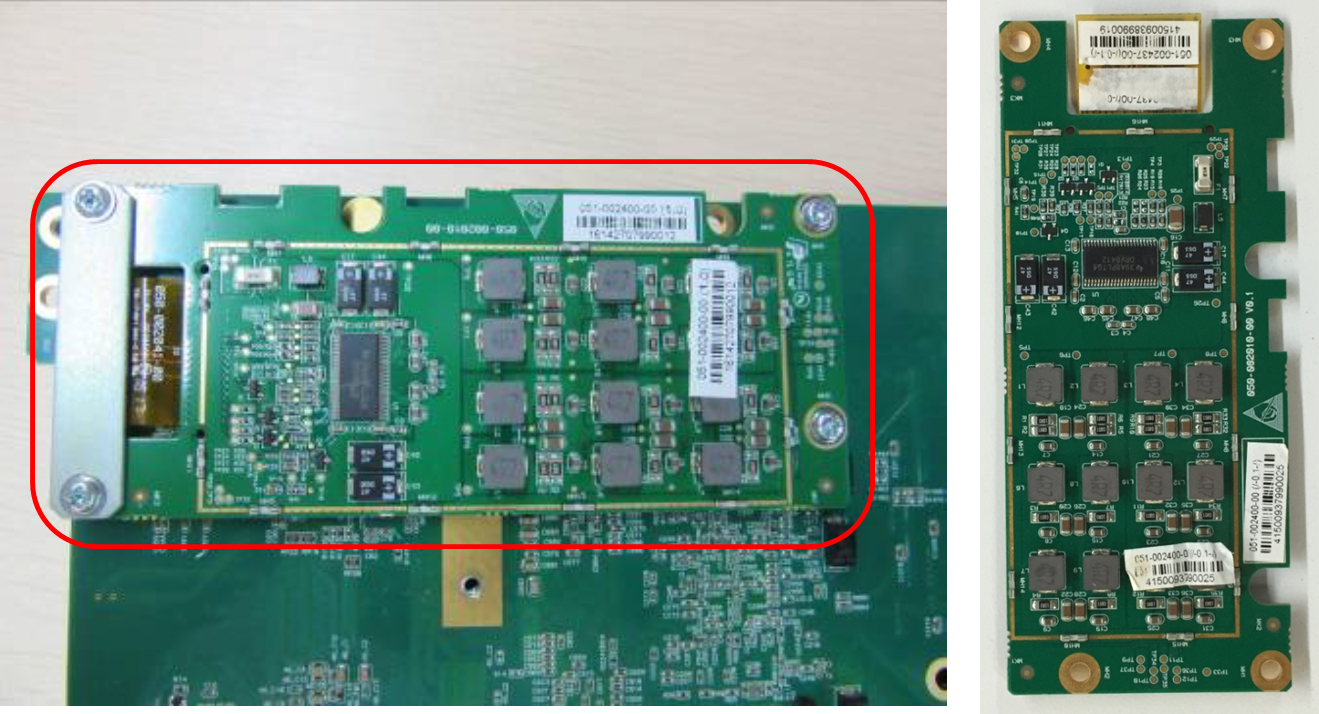

Плата 4D
Power Supply Unit

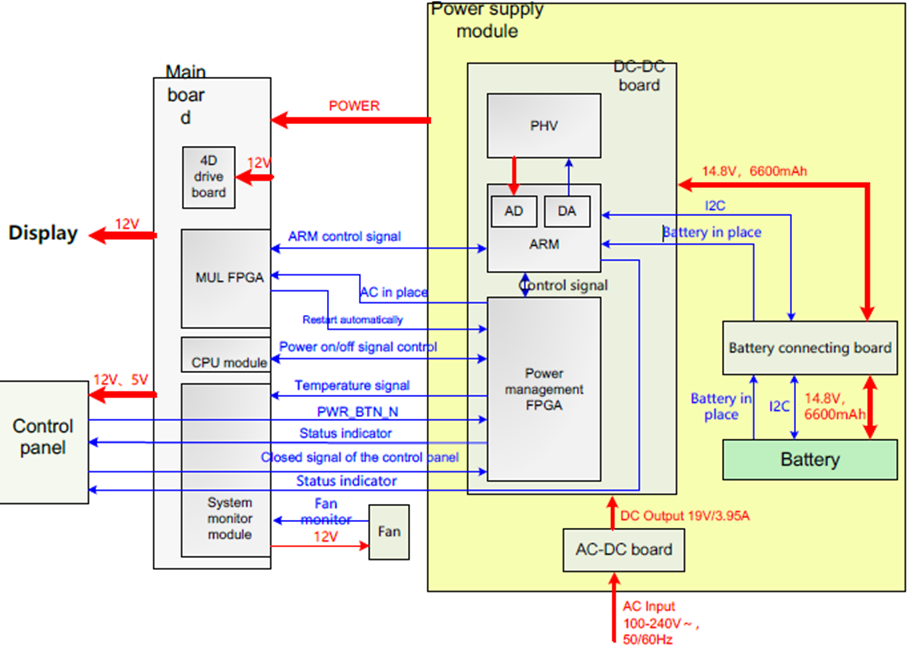

Структурная диаграмма схемы питания Z60.

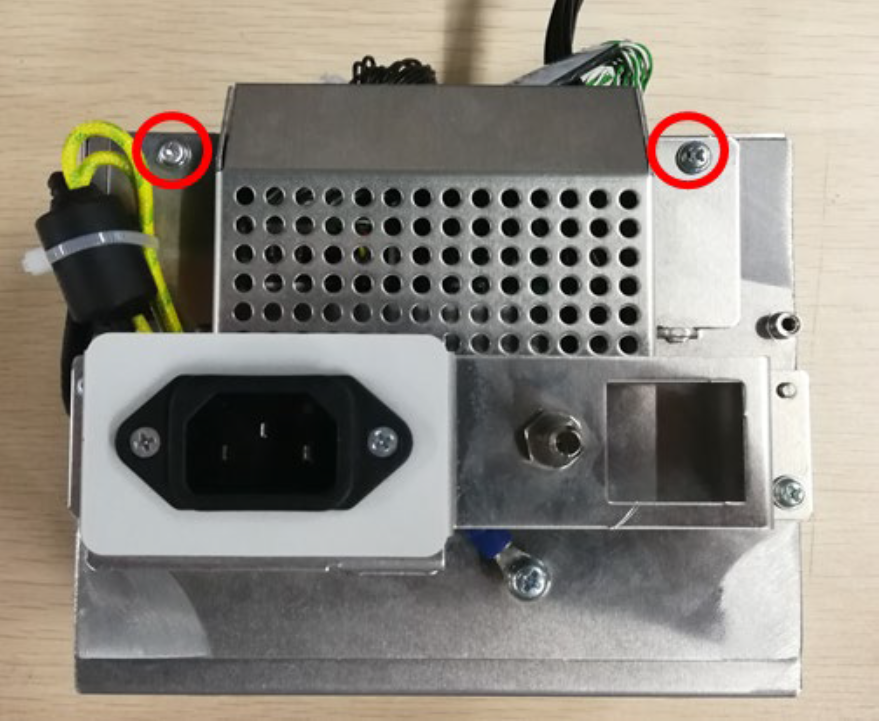

AC-DC модуль

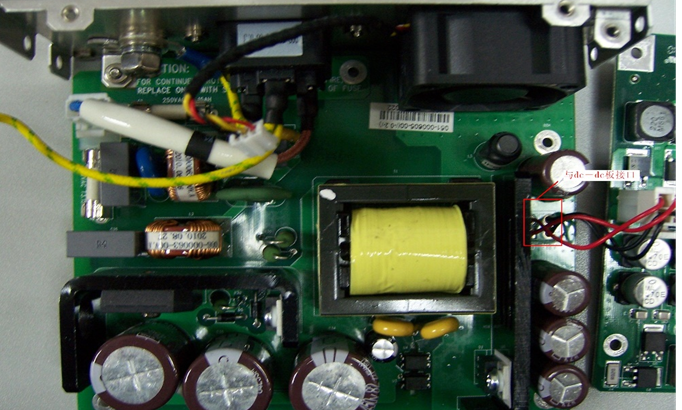

DC-DC модуль

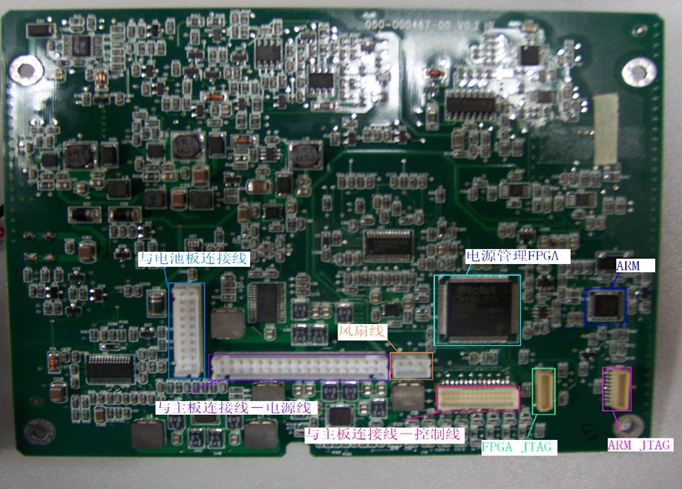

Батарея и плата батареи

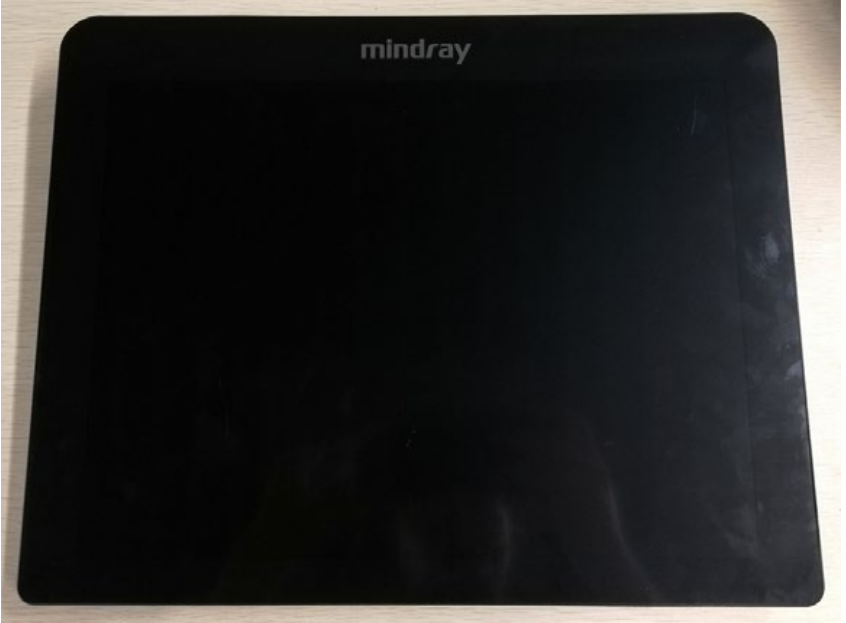

User Interface

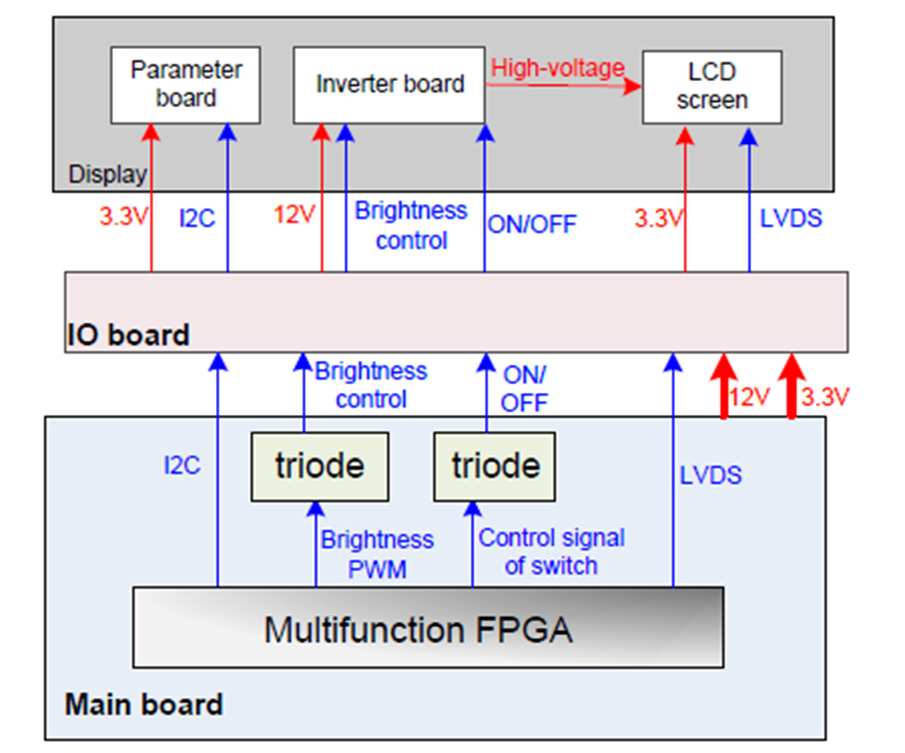

Структурная диаграмма устройства монитора

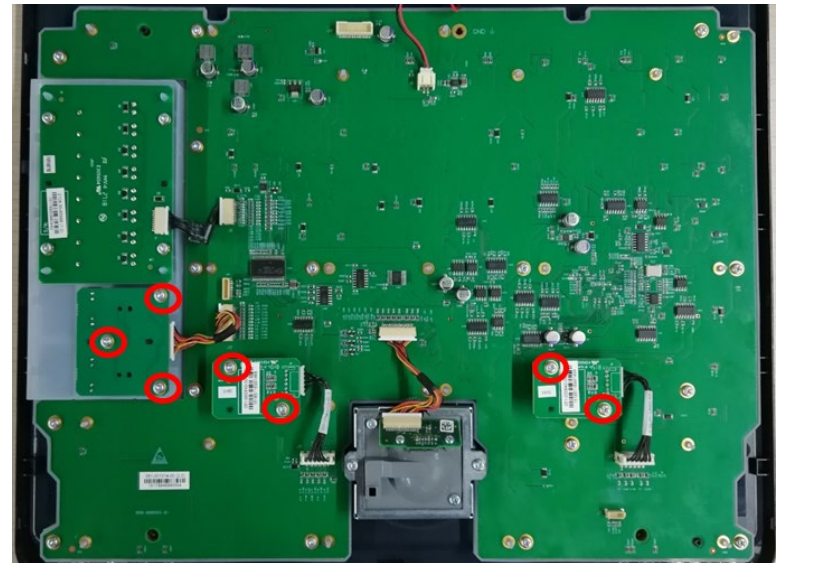

Структурная диаграмма устройства панели управления
