Как устроен монитор пациента Mindray Beneview T1

18 октября 2023

Наш телеграм-канал: https://t.me/medfordservice

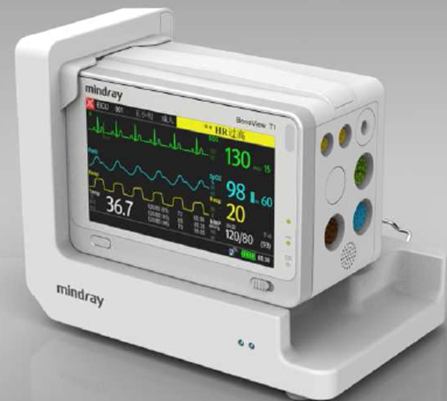

Внешний вид и возможности Beneview T1
Внутреннее строение

Внешний вид и возможности Beneview T1

В этой части мы уделим отдельное внимание монитор пациента Beneview T1. Он позиционируется как транспортный монитор. Он поддерживает все те же основные функции, как и модели из той же линейки, о которых мы говорили в предыдущий раз (сюда ссылка).

Рассмотрим его характеристики.

Общее

Диагональ дисплея (сенсорного) составляет 5 дюймов с разрешением 480 на 272. Это не так много: для сравнения у нового iPhone 15 или Samsung Galaxy S23 - 6,1 дюйма. Однако в условиях оказания неотложной помощи и во время транспортировки это играет свою роль. Масса монитора составляет 910 грамм.

Батарея

В условиях проведения ЭКГ, непрерывного измерения SpO2 и АД каждые 15 минут одновременно аппарат может работать до 5 часов на одном полном заряде АКБ. На перезарядку батареи уйдет около 4 часов, если монитор выключен, и 14 часов, при включенном питании.

Измерительные возможности

Как было сказано выше, T1 умеет все то же, что и остальные модели из линейки.

Через порт MP1 можно подключить:

Модуль основного потока/бокового потока/микропотока CO2 (дополнительный отдельный модуль)
Модуль PiCCO
Модуль C.O.

Встречается также разветвитель для кабеля ИАД 1 на 2

Beneview T1 может подключаться к Beneview Host.

После подключения T1 автоматически загружает данные и работает как модуль MPM.

После извлечения T1 работает в качестве транспортного монитора. И он может автоматически отправлять данные на центральную станцию гипервизора, если настроен Wi-Fi.

Так выглядит сборка T1 модели (V1.0) со всеми возможными дополнительными внешними аксессуарами.

В версии T1 (V2.0) с внешними аксессуарами дело обстоит несколько иначе.

Для версии V2.0 спроектирована специальная док-станция, у которой есть дополнительные порты.

Ввод AC
Заземление
VGA порт
Порт для внешних устройств
USB
Сетевой порт

Но версия монитор 2.0 также претерпевала некоторые изменения касаемые аппаратной части. Внешне версии можно отличить следующим образом (слева вторая версия):

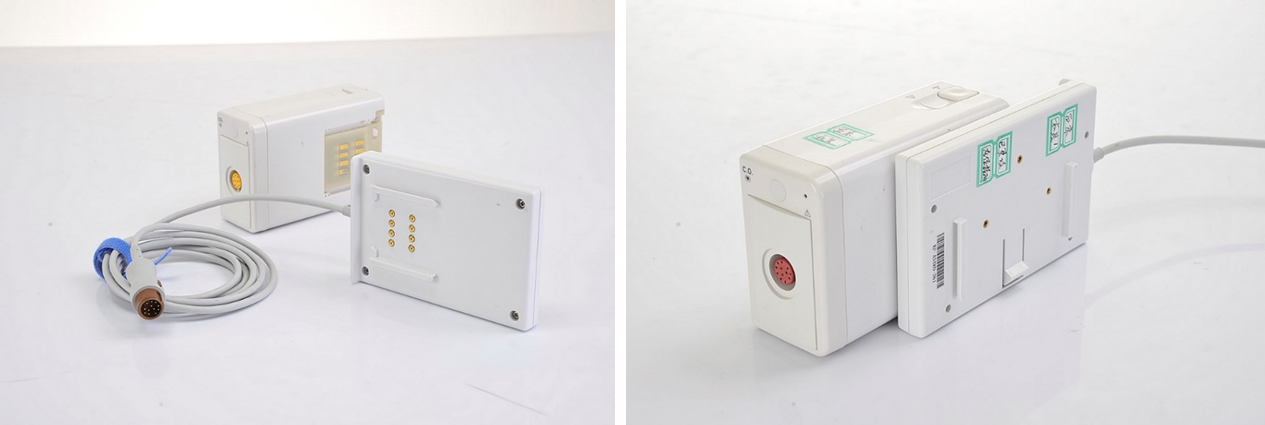

Внешний модуль CO2, PiCCO в первой версии соединялся через дополнительный интерфейс, а второй версии это происходит с помощью подключения к док-станции.

Внутреннее строение

По традиции начинаем со структурной схемы аппарата.

Материнская плата

Все держится на материнской плате, которая включает в себя: CPU + управление питанием, Wi-Fi, SD-карту.

Инфракрасная плата

Плата измерения параметров (Multiparameter board)

Плата SpO2

На плате расположено три разъема для поддержки трех стандартов измерения оксигенации.

Ускоряющий и замедляющий клапаны

Оба клапана выполнены в едином узле.

Синий цвет - это замедляющий клапан

Красный цвет - это ускоряющий клапан

Насос

Корпус Main Unit

Узел воздушных путей

Узел состоит из всех соединителей и трубок в измерительной цепи НИАД. Трубка, соединяющаяся с замедляющим клапаном, имеет дроссель (черная деталь на фото).
