Как устроен УЗИ аппарат Mindray DC-90
Наш телеграм-канал: https://t.me/medfordservice
Содержание:
- Общий обзор аппарата
- Внутреннее строение
- Front-End Unit
- Back-End Unit
- Peripheral & User Interface
- Power Supply Unit
Общий обзор аппарата
Аппарат DC-90 для нашего рынка относительно новый экземпляр, хотя первая его версия появилась в 2018 году и имел название DC-80A. В 2020 году для этой модели была выпущена вторая версия допплера, а операционная система была заменена на Windows 10.
Всем видом DC-90 напоминает DC-70 Pro X-Insight, однако в них есть различия. Рассмотрим характеристики DC-90:
Диагональ монитора - 23,8 дюйма. Командный сенсорный экран на 13,3 дюйма.
Первое визуальное отличие от DC-70 Pro это 5 портов для датчиков, и все активные (никаких парковочных портов как в Resona 6).
Память аппарата состоит из HDD на 1 Тб для хранения данных о пациентах и SSD на 128 Гб, где хранятся системные файлы.
Помимо стандартных технологий визуализации Mindray в DC-90 появился 3D iClear - режим подавления зернистости в режиме трехмерной реконструкции, Depth VR - рендеринг глубины объемного изображения. Примечательно, что у DC-90 есть возможность использовать программное обеспечение для магнитной навигации с сенсорным позиционированием iFusion со всеми аксессуарами (используется с датчиками SC6-1E, C5-1E, L14-5WE, SP5-1E. Такая опция доступна на Resona 7.
Для системы доступно более 35 программных опций, а также 27 датчиков.
В остальном аппарат очень сильно напоминает DC-70 Pro X-Insight.
Внутреннее строение

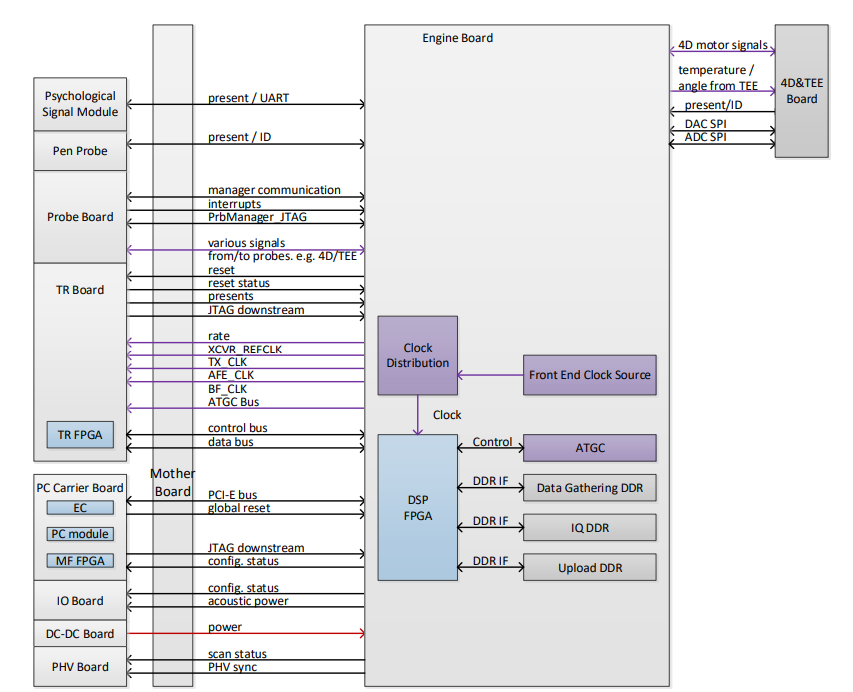

На изображении ниже приведена структурная схема устройства DC-90.
Разборка DC-90 происходит точно также, как и у 70-ки: чтобы добраться до внутренностей аппарата, необходимо снять боковые стенки. Нужно выкрутить винт снизу под стенкой и аккуратно потянуть ее вверх относительно пола.
Front-End Unit
К FE части аппарата относятся:
- Плата датчиков
- Плата Engine board
- TR 64 — их у этого аппарата две
- CW
- 4D board
Плата датчиков
Плата Transmit-Receieve (TR64)
Каждая плата обеспечивает передачу и прием по 64 каналам.
Плата CW

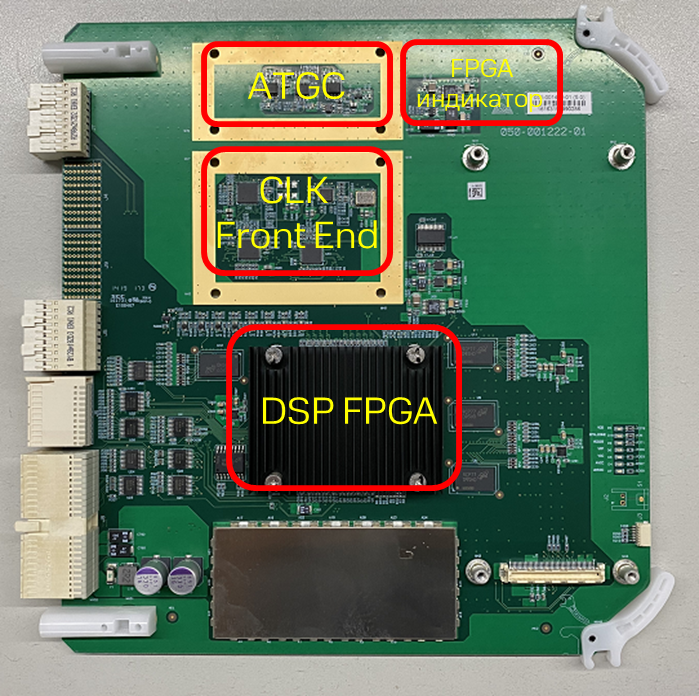

Плата Engine Board
Плата 4D
Back-End Unit
В состав BE части DC-90 входят
- PC carrier board
- PC модуль
- Графический процессор GPU
- IO board
- Материнская плата
- SSD/HDD
PC carrier board
PC модуль
Модуль GPU
В качестве сопроцессора внутреннего блока обработки, модуль GPU используется для рендеринга изображений во время 3D/4D.
Память DC-90
HDD диск спрятан в стальном коробе с тыльной стороны аппарата.
На изображении ниже показано расположение SSD, где хранится системная информация.
Материнская плата
1 - USB
2 - Порт сенсорного экрана
3 - Порт монитора
4 - Порт питания HDD
5 - DVD-RW
6 - Порт принтера
7 - Порт микрофона
8 - Порт динамика
9 - ЭКГ модуль
10 - Сигнал панели управления
11 - Питания панели управления
12 - 12В к сенсорному экрану
13 - 12В к монитору
14 - Коннектор батареи
15 - AC Aux Output
16 - Коннектор AC-DC
17 - 12В входное питание
18 - Заземление
Peripheral & User Interface
К частям пользовательского интерфейса относятся:
- Панель управления
- Сенсорный экран
- Экран монитора
- ЭКГ модуль
- Wi-Fi модуль
Панель управления
Сенсорный экран
Основной монитор
ЭКГ модуль
Wi-Fi модуль
Power Supply Unit
- Bottom Power Box
- DC-DC board
- PHV Board
- Батарея (опционально)
Bottom Power Box
Узел ввода AC
Соединительная плата AC
AC-DC
Платы DC-DC и PHV
Расположение плат
