Mindray DP-50 — популярная ультразвуковая система базового класса, широко применяемая в амбулаторной практике. Несмотря на простоту конструкции, в ней, как и в любой цифровой технике, возможны сбои, связанные с центральной электроникой. Один из таких случаев потребовал вмешательства сервисной команды и полной замены ключевого компонента — модуля CPU.
Жалоба
- При включении срабатывала подсветка панели, загоралась кнопка питания

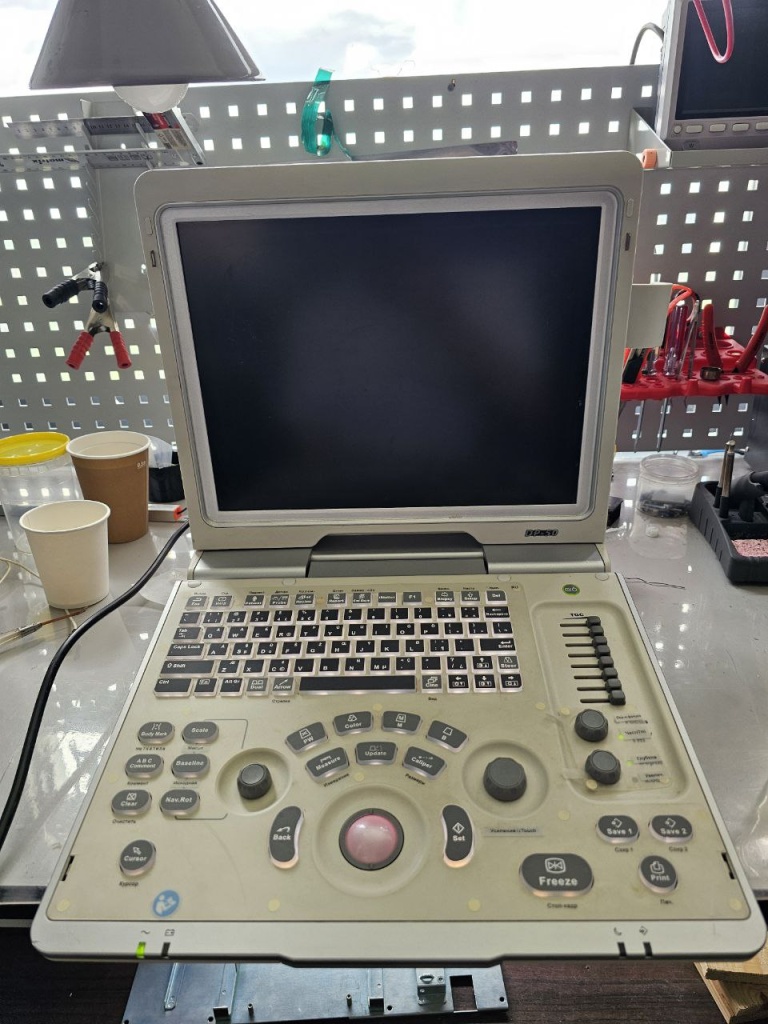

- Однако экран оставался чёрным, аппарат не загружался и не подавал признаков запуска ОС
Диагностика
- Проверены соединения и блок питания — подача питания стабильная
- Шлейфы матрицы и дисплея — исправны
- Логика управления запуском не отрабатывала полностью — аппарат "замирал" на этапе инициализации
- Основной подозреваемый — модуль CPU, отвечающий за загрузку операционной части системы
Решение
Что было сделано:

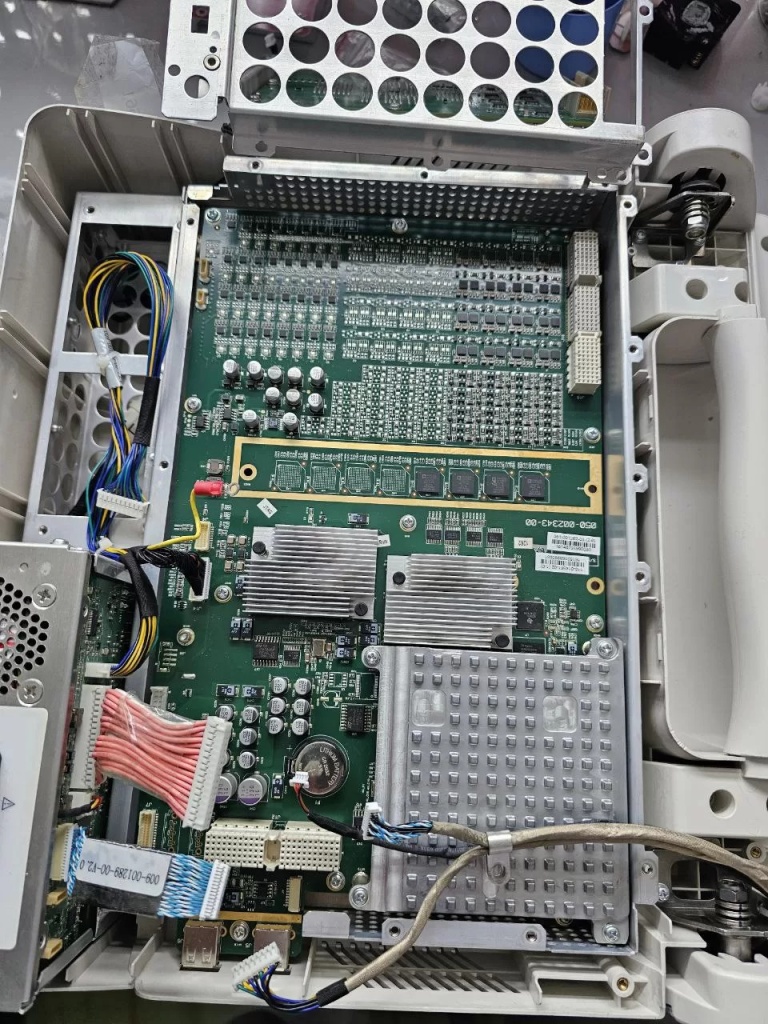

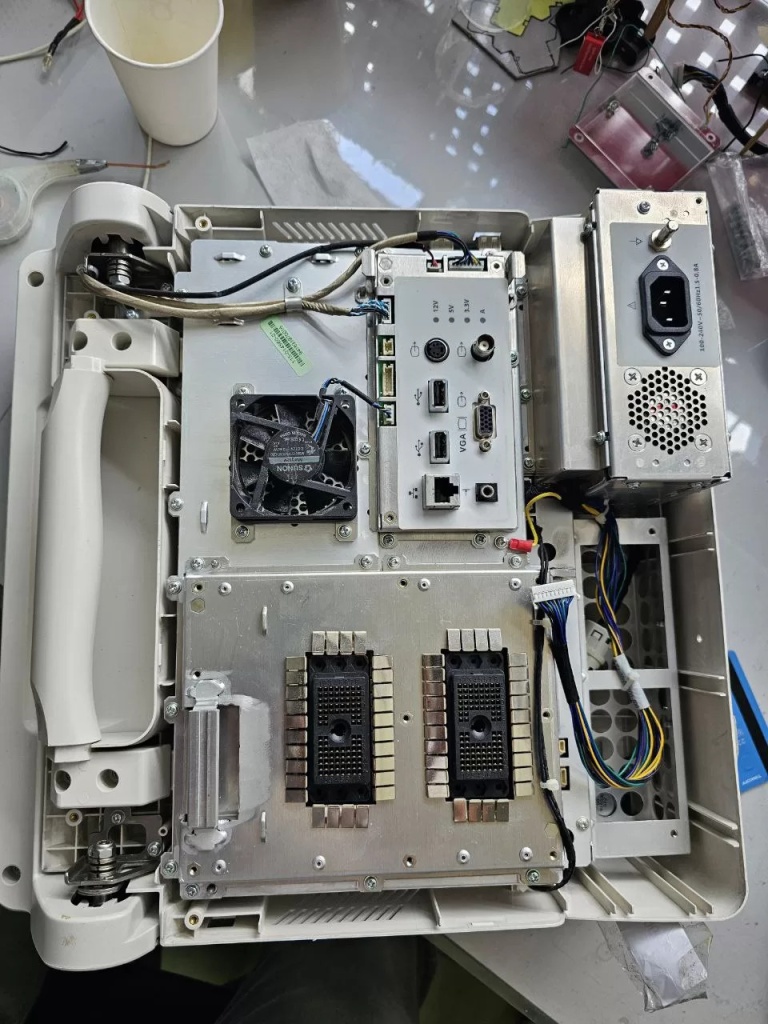

- Выполнена демонтаж задней панели и локализация CPU-модуля

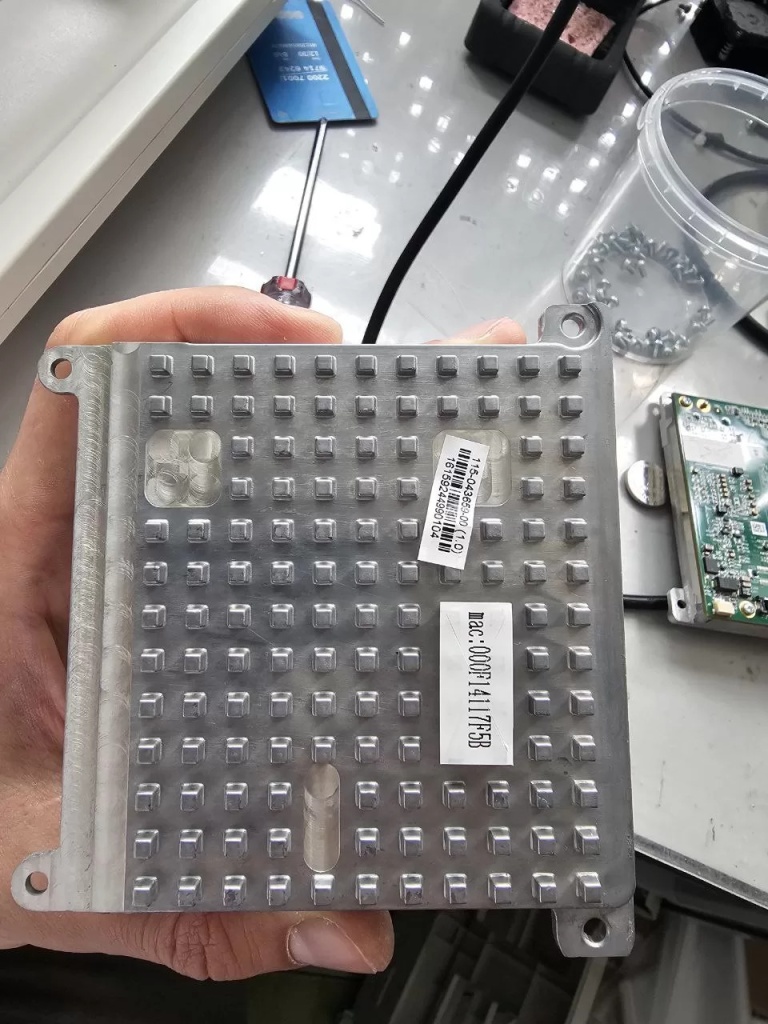

- Установлен новый оригинальный модуль, совместимый с текущей ревизией DP-50

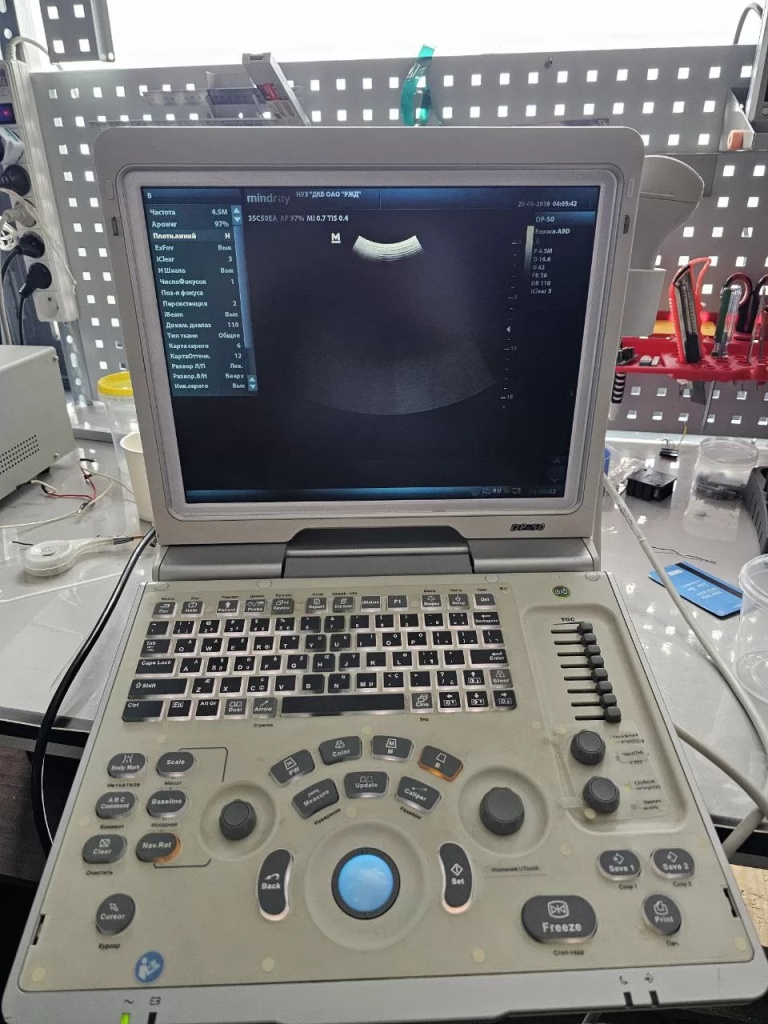

- После замены аппарат успешно прошёл этап инициализации, появилась загрузочная заставка, заработал интерфейс
- тест режимов B, Color, PW
- подключение и работа с датчиками

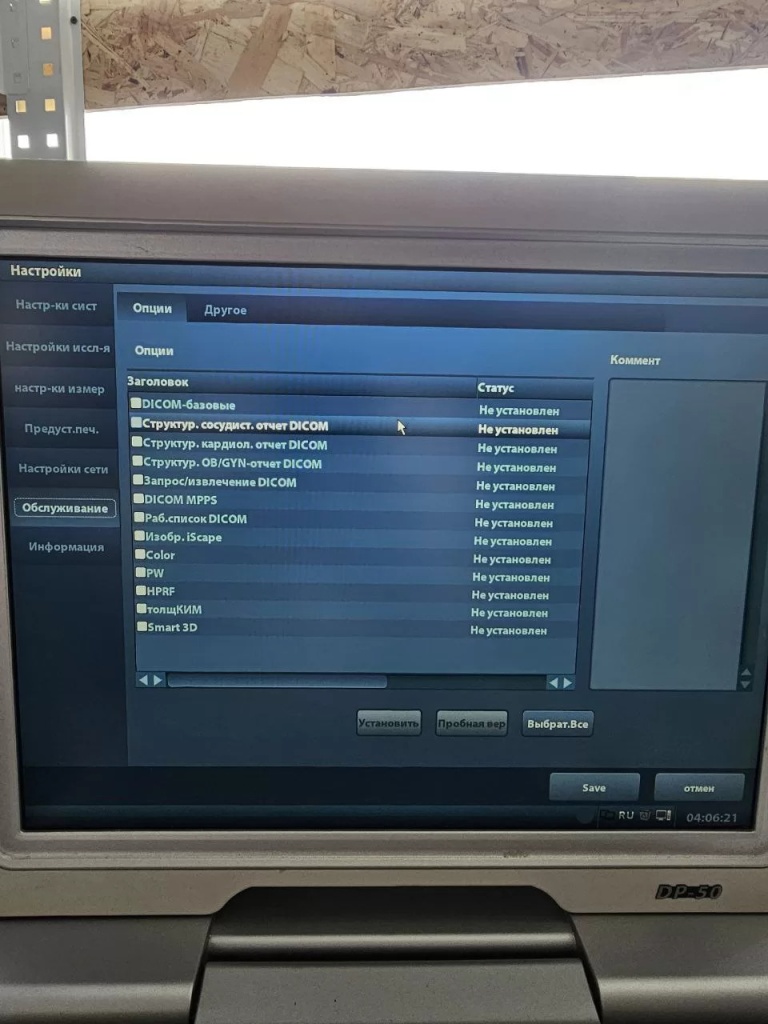

- проверка отображения, измерений и архивирования данных
Результат
После замены CPU модуля УЗИ-система восстановлена полностью, аппарат загружается корректно, работает стабильно. Дополнительных ошибок или скрытых неисправностей не выявлено.
