УЗИ-аппараты часто воспринимаются как замкнутые системы, где сбои связаны с ПО или основными электронными блоками. Однако на практике даже незначительное нарушение в интерфейсных соединениях может полностью заблокировать запуск системы. Так произошло с аппаратом Samsung Medison SonoAce X8, поступившим с жалобой на зависание при старте.
Жалоба
Оборудование: УЗИ-аппарат Samsung Medison SonoAce X8
Проблема:

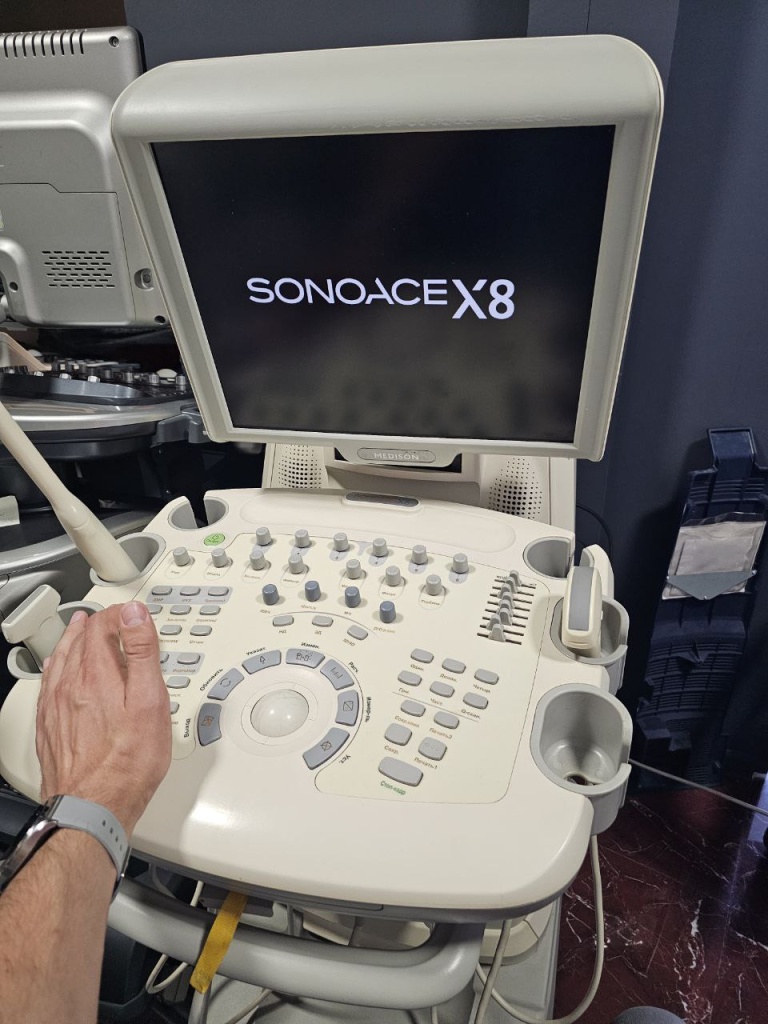

- При включении аппарат останавливался на стартовой заставке
- Загрузка в рабочий режим не происходила
- На экране не появлялся интерфейс или индикаторы активности
Диагностика
Во время диагностики исключены сбои в блоке питания и загрузочном модуле. Далее было выявлено следующее:

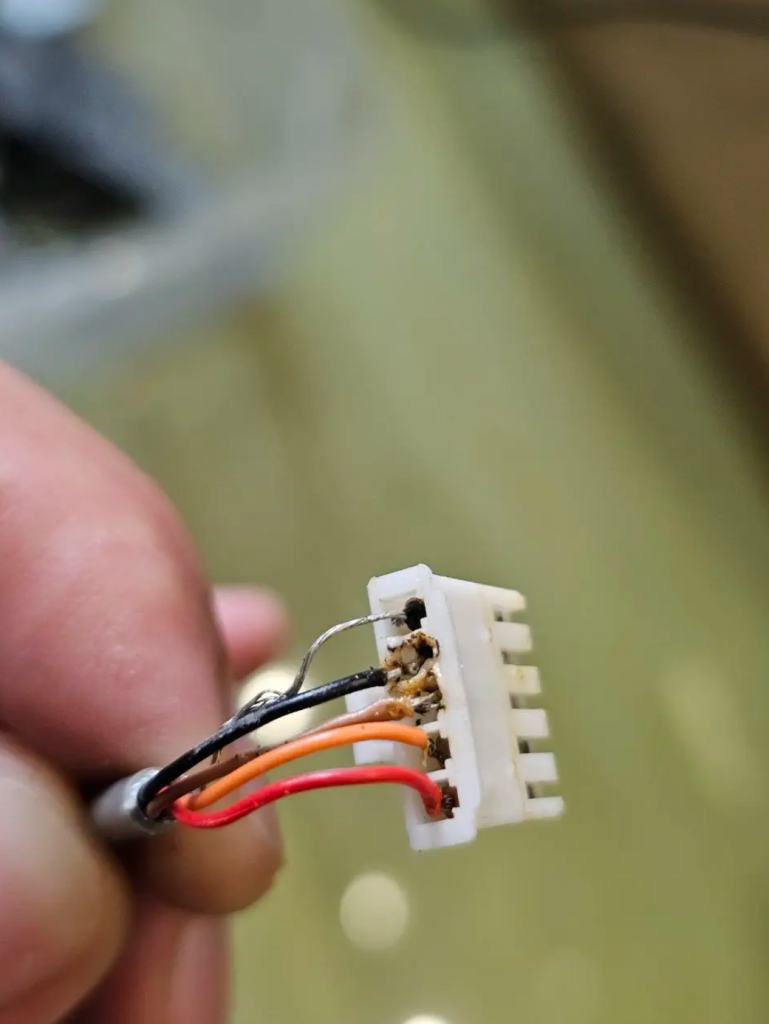

- Разъём клавиатурного блока (интерфейс управления) имел окисленные контакты
- Местами наблюдалась потеря пайки и нестабильное соединение
- В результате система не могла завершить инициализацию управления, «зависая» на этапе запуска
Выполненные работы
- Разбор клавиатурного блока и основной платы управления
- Очистка контактов от окислов с применением профессиональной химии
- Перепайка разъёма — восстановление надёжности электрического соединения
- Сборка и тестирование системы в штатных условиях
Результат
После восстановления разъёма:
- Аппарат успешно завершил загрузку
- Все элементы интерфейса управления функционируют корректно
- УЗИ-модули работают стабильно, изображение выводится без искажений
- Жалоба полностью устранена
Важно знать
- На аппаратах линейки Samsung Medison SonoAce разъёмы клавиатур и функциональных блоков могут становиться причиной отказа запуска — даже если сам загрузочный модуль исправен
- Окисление и разрушение пайки часто вызваны повышенной влажностью, хранением оборудования в плохо вентилируемых помещениях или длительным простоем
- При появлении зависаний на логотипе при старте — стоит в первую очередь проверить физические соединения, особенно интерфейсы управления
