Объёмные внутриполостные датчики представляют собой сложные механико-электронные устройства, в которых точность работы напрямую зависит от состояния подвижных элементов и герметичности конструкции.
Модель GE RIC5-9A-RS широко применяется для 3D/4D-исследований, и любые нарушения в поворотном механизме приводят к потере качества изображения или полной неработоспособности режима объёмного сканирования.
В данном кейсе инженеры Medford выполнили восстановление механической части датчика с полной герметизацией и возвратом к штатной работе.
Исходное состояние и жалоба
Оборудование: объёмный внутриполостной датчик GE RIC5-9A-RS
Жалоба клиента:
- С датчика слетел защитный колпак
- Произошла утечка масла
- Нарушена герметичность поворотного механизма
- Отсутствует корректная работа 3D/4D-режимов
При визуальном осмотре подтверждено механическое повреждение узла вращения.
Диагностика и выявленные неисправности
В ходе разборки датчика установлено:
- Нарушение целостности герметичного объёма

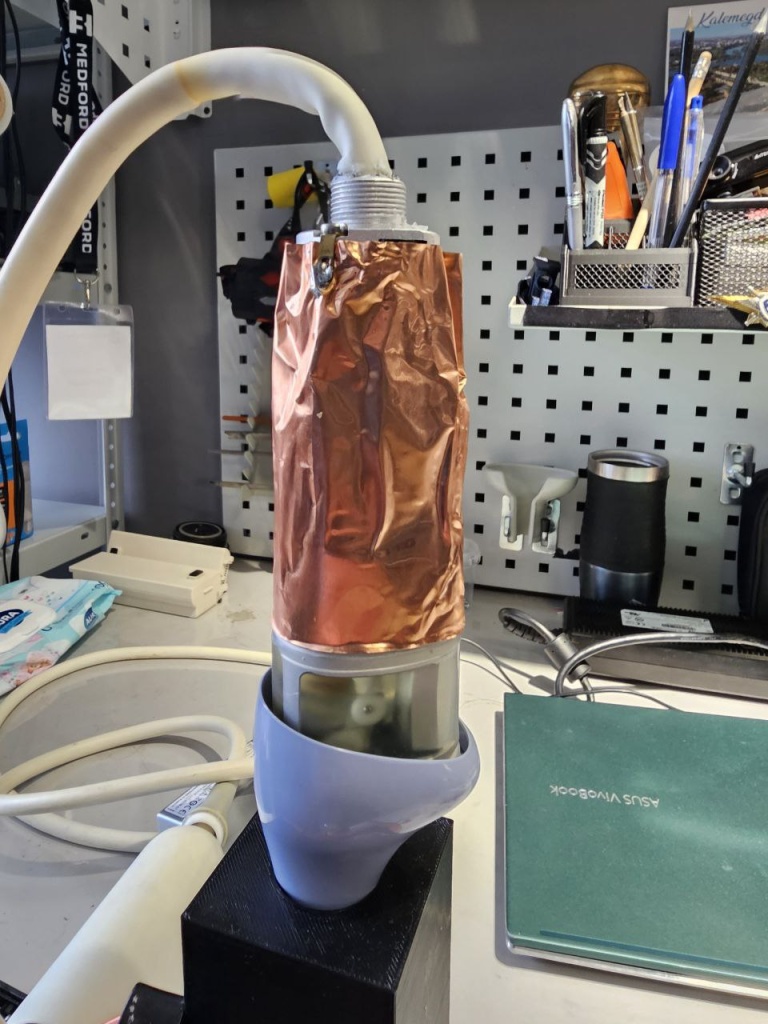

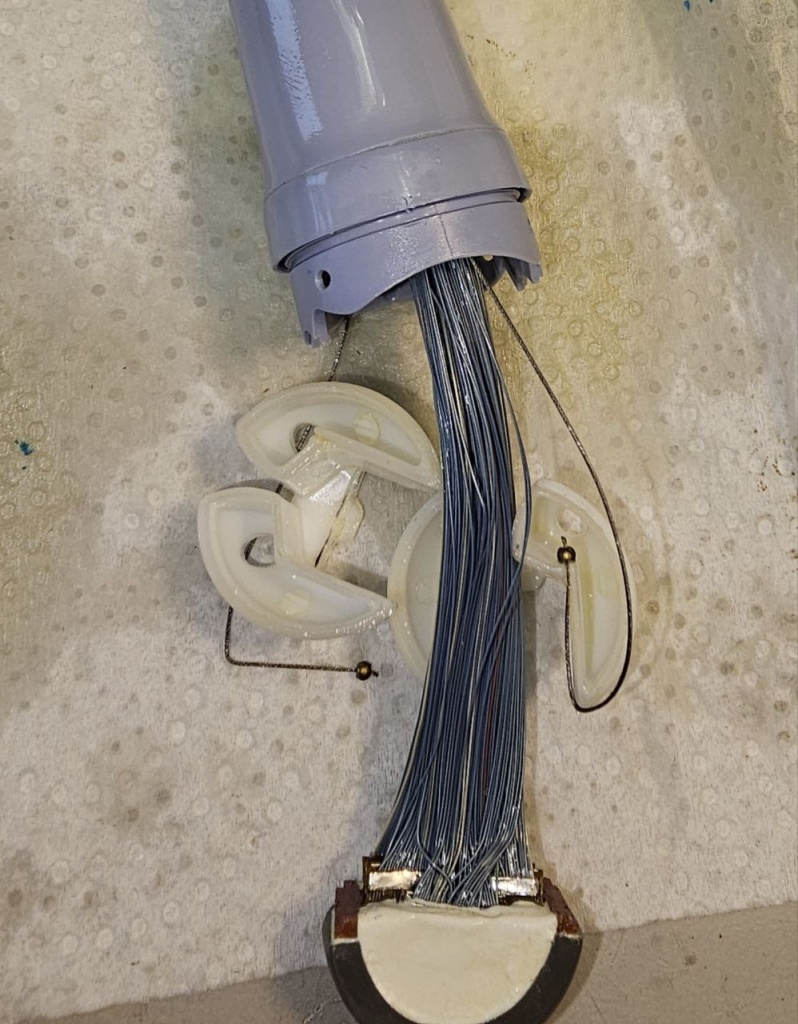

- Разрушение клеевого соединения сферического шарнира, на котором вращается акустический модуль
- Ослабление привода вращения
- Утечка акустической жидкости (масла), необходимой для корректной передачи сигнала
Данная неисправность приводит к нарушению геометрии сканирования и полной потере качества объёмного изображения.
Выполненные работы
Для восстановления работоспособности выполнен комплекс технических операций:

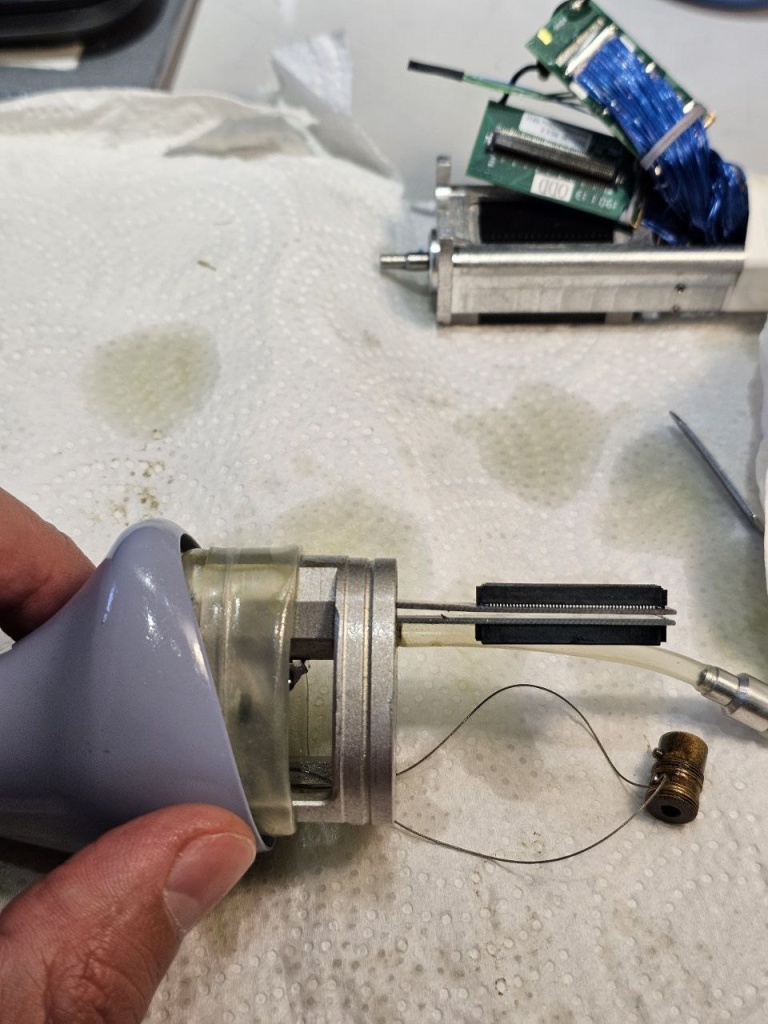

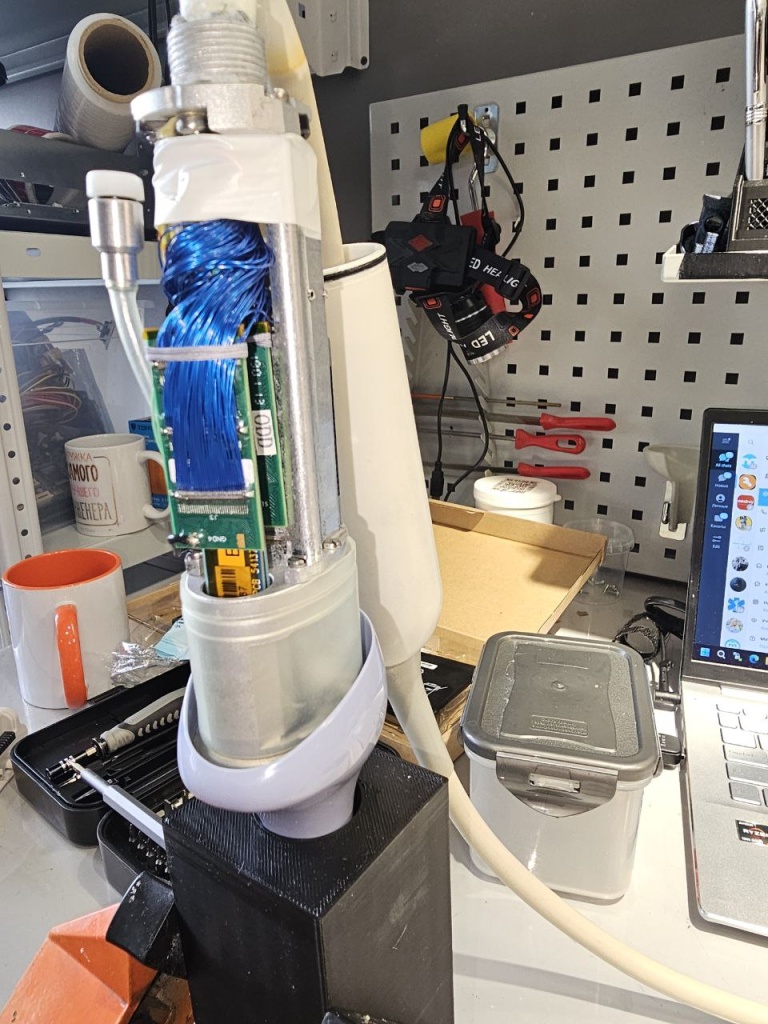

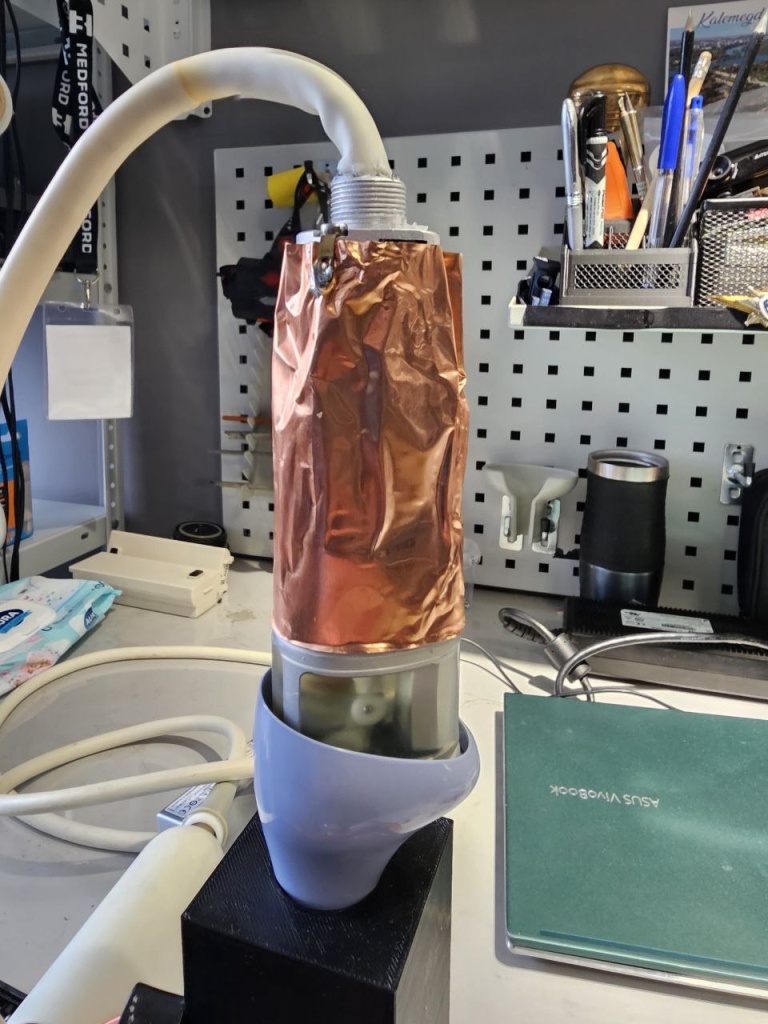

- Полная разборка датчика с доступом к механическому узлу
- Очистка внутренних компонентов от остатков старого герметика и масла

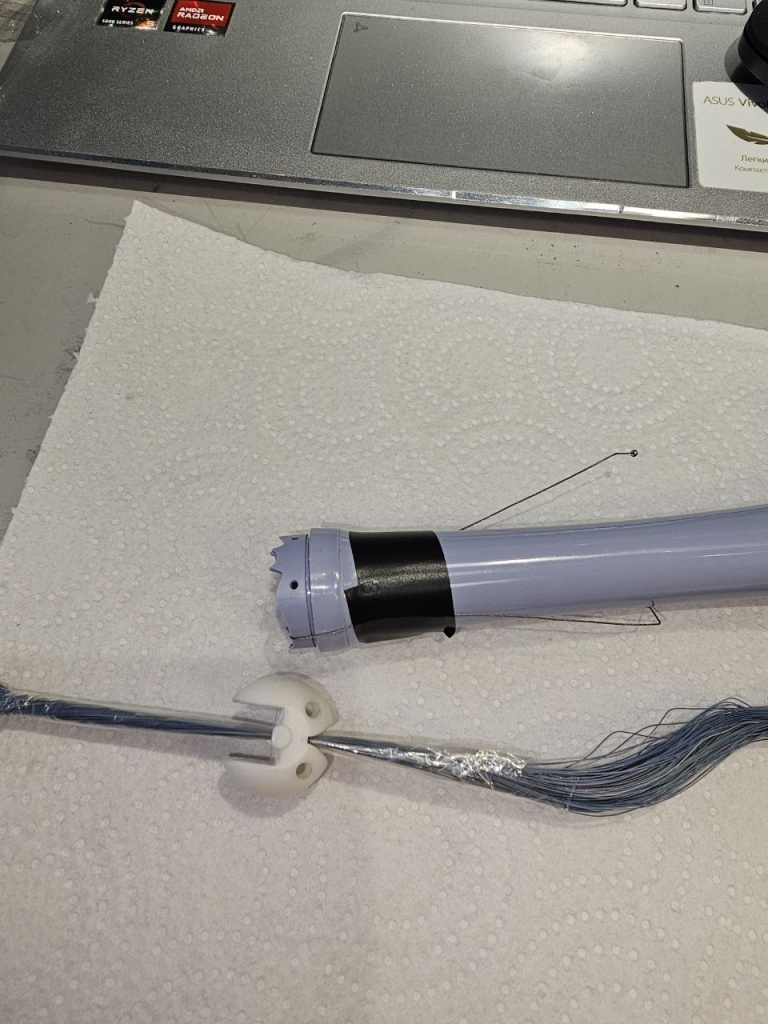

- Восстановление и склейка сферического шарнира с фиксацией положения

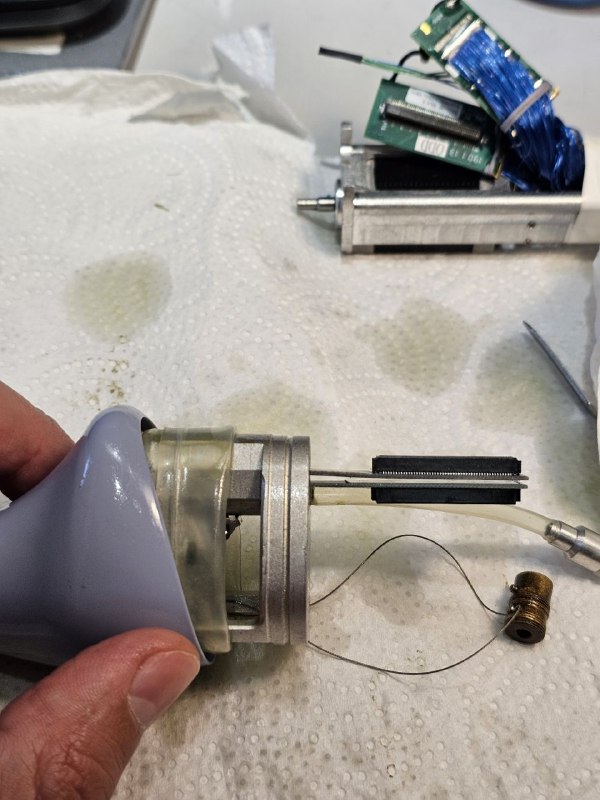

- Настройка и натяжка привода вращения

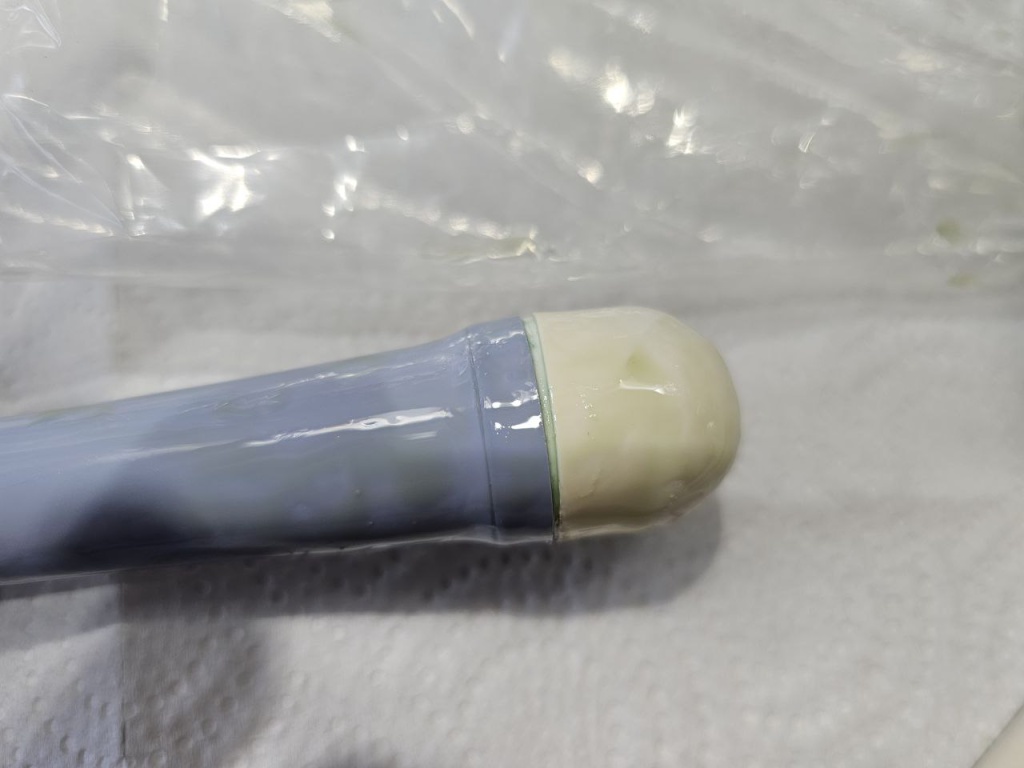

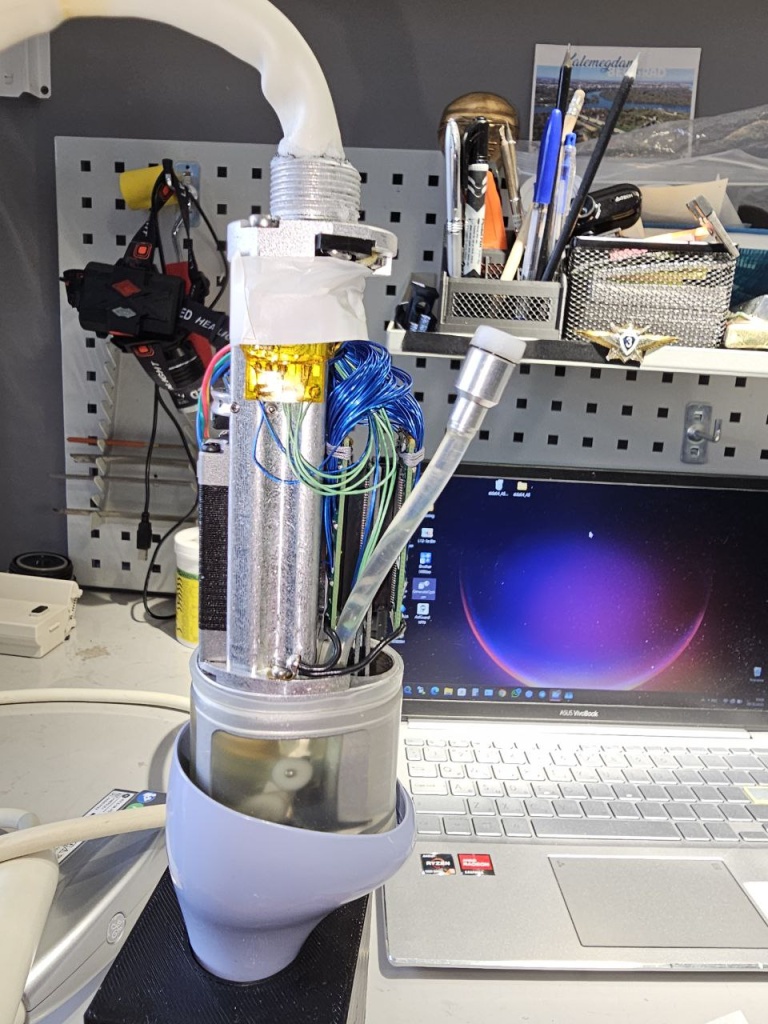

- Восстановление герметичности корпуса

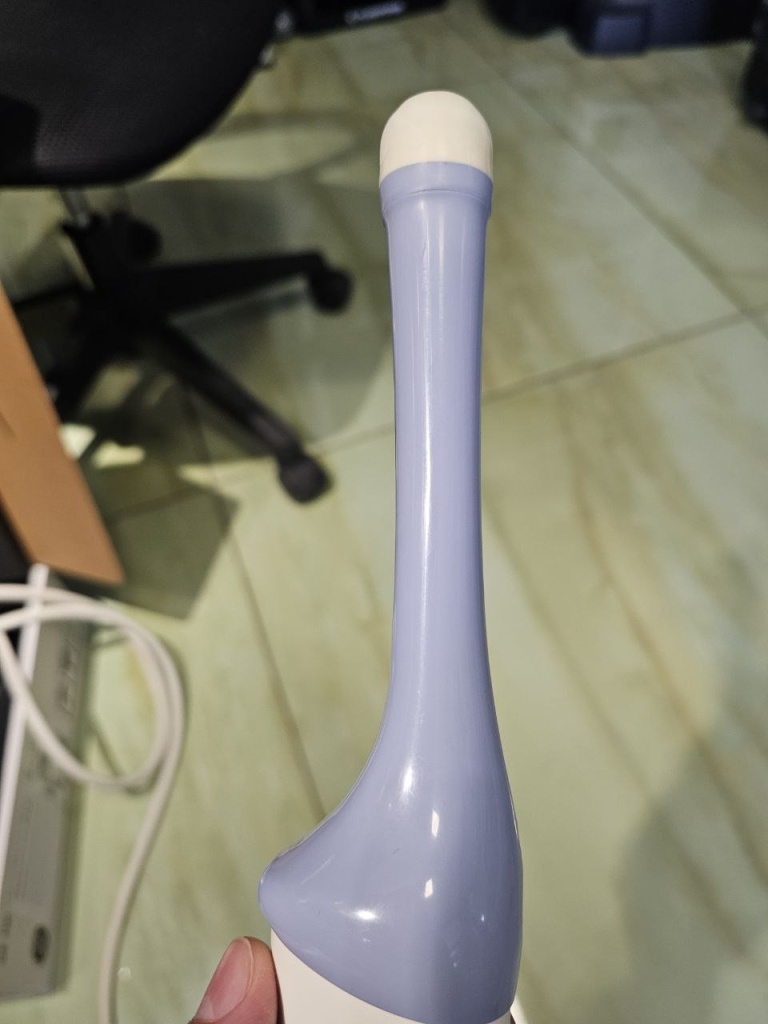

- Установка защитного колпака
- Заправка новым маслом
- Сборка датчика с последующей проверкой
Результаты ремонта
После выполнения работ:
- Восстановлена герметичность датчика
- Объёмный механизм вращения работает стабильно
- 3D/4D-режимы функционируют корректно
- Изображение формируется без искажений
- Датчик готов к эксплуатации в клинических условиях

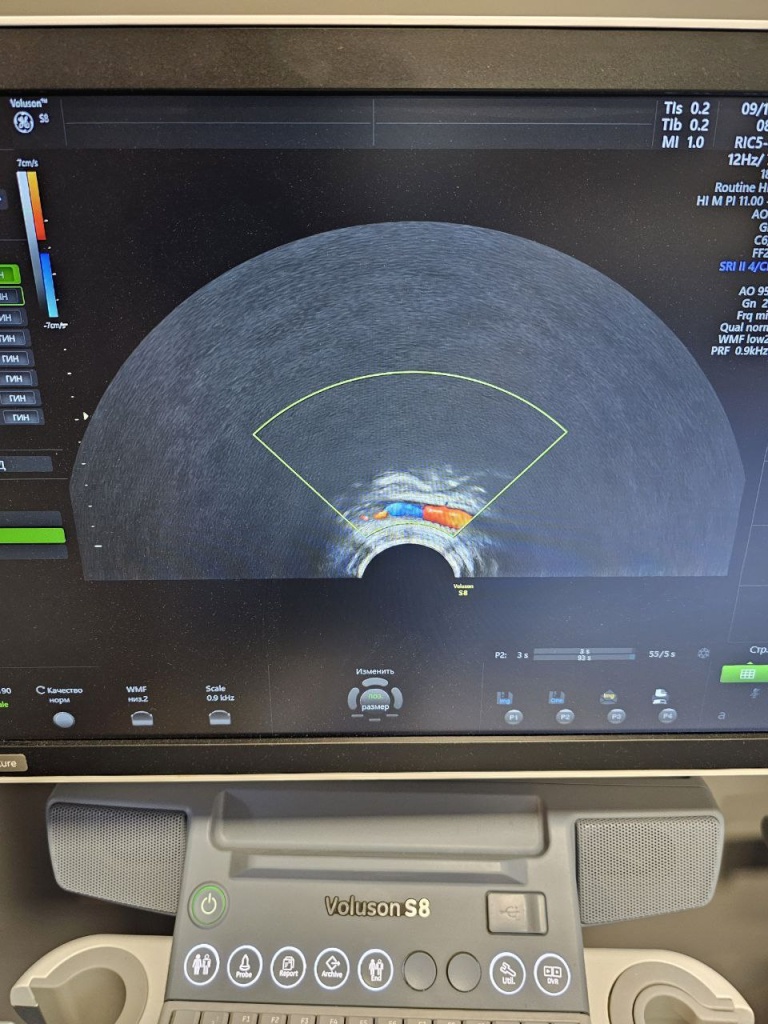

Все параметры проверены в ходе тестирования на УЗИ-системе.
