Чреспищеводные датчики — это высокоточные устройства, критически важные для кардиологической диагностики и оценки внутрисердечных структур. Их стабильная работа напрямую влияет на безопасность пациента и точность обследования. Один из таких случаев касался датчика Mindray P7-3Ts, поступившего с ошибкой перегрева.
Проблема

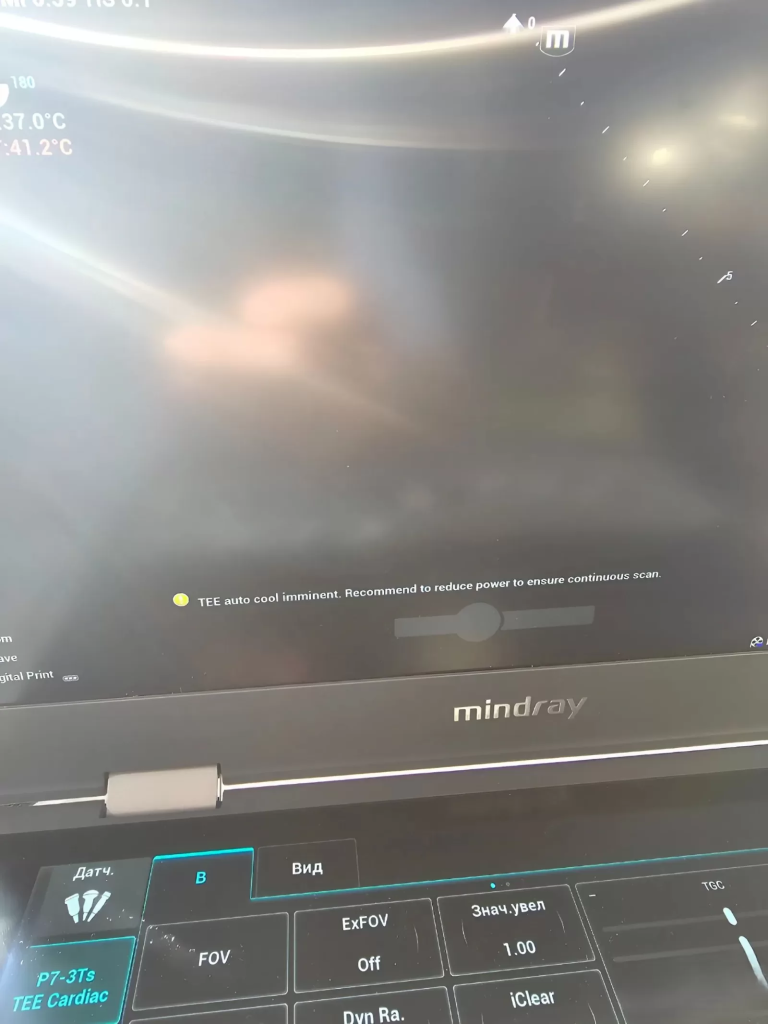

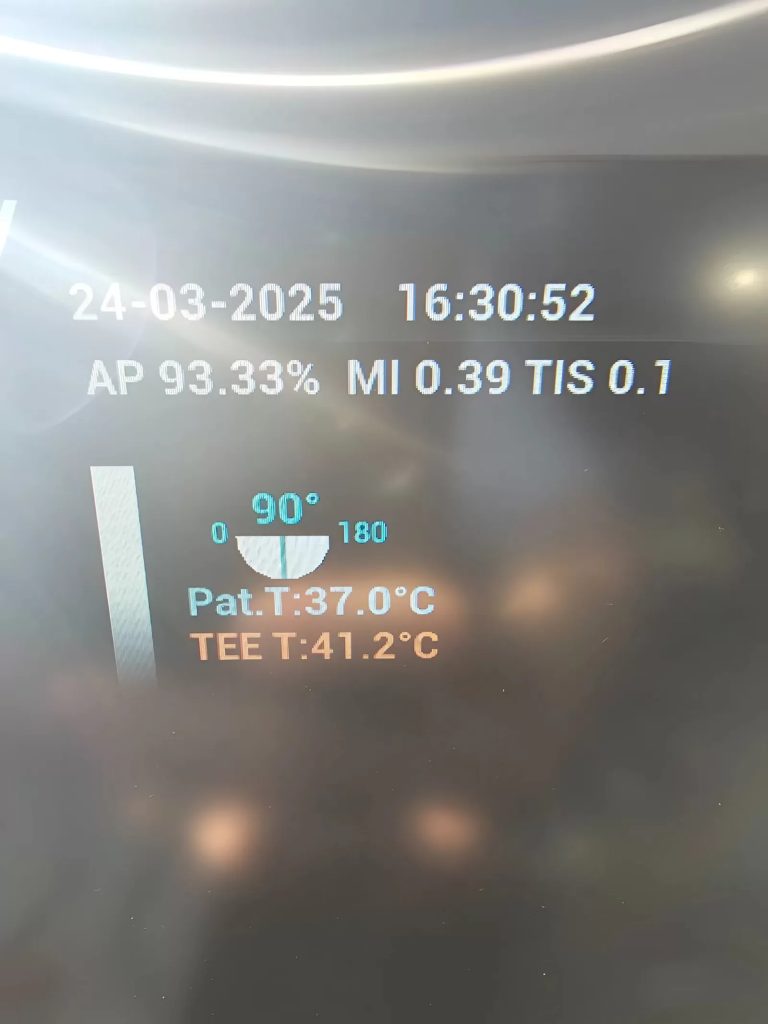

Через несколько минут после включения система регистрировала ошибку перегрева, несмотря на то, что сам датчик оставался холодным на ощупь. В результате аппарат автоматически прекращал сканирование, отключая зонд.
Ход ремонта
1. Диагностика платы коннектора
Первичный осмотр не выявил видимых повреждений корпуса или кабеля. Проблема была локализована на плате коннектора — элементе, который соединяет датчик с УЗ-аппаратом и обеспечивает передачу сигналов, питание и телеметрию.
2. Неисправный подстроечный резистор
В ходе измерений было обнаружено отклонение в сопротивлении подстроечного резистора, отвечающего за калибровку температурного сенсора. Из-за этого система ошибочно воспринимала штатную температуру как превышающую допустимую.
3. Замена и калибровка
Резистор был заменён на аналогичный элемент с заданными параметрами. После установки провели точную калибровку температурного датчика на стенде. Ошибка перегрева исчезла, датчик успешно прошёл тестирование и стабильно работал в течение продолжительной проверки.
Важные выводы
- Контроль температуры в чреспищеводных датчиках — один из ключевых механизмов безопасности. Даже «условный» перегрев фиксируется системой, что приводит к отключению зонда.
- В большинстве случаев причиной ошибки являются не поломки термодатчика, а сбои в его калибровке. Особенно у датчиков типа P7-3Ts, где используется точная аналоговая регулировка.
- Плата коннектора — первое, что стоит проверять при ошибках перегрева. Простой ремонт этой части может сэкономить ресурсы и избавить от необходимости дорогостоящей замены всего датчика.
