Проблема

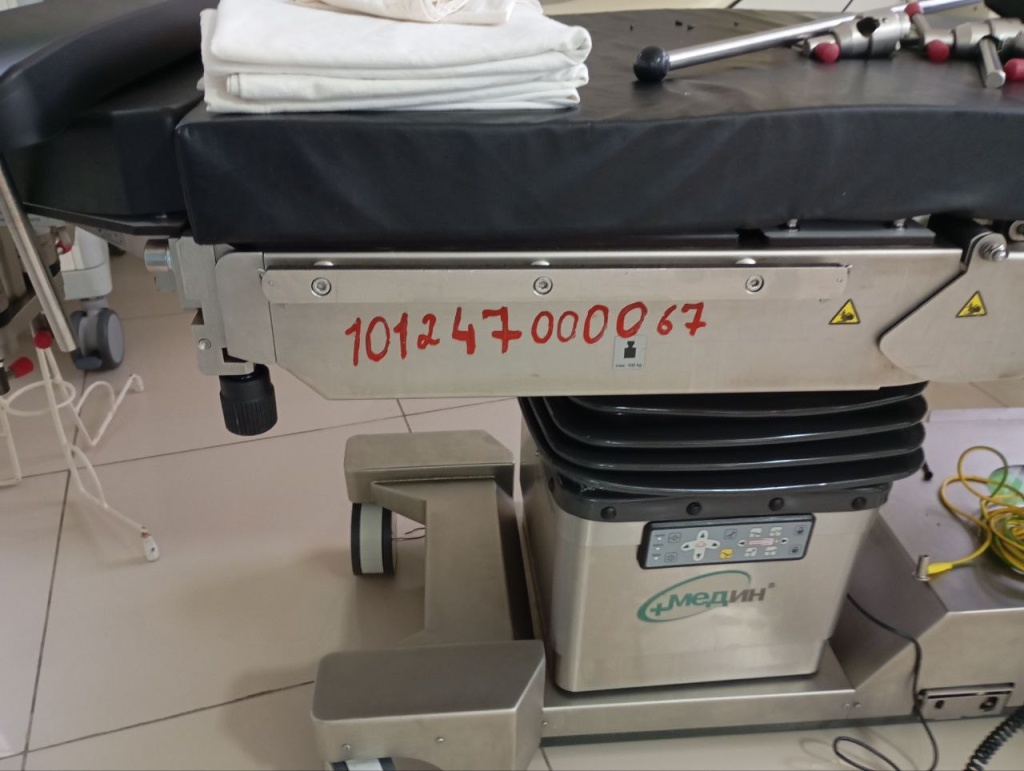

В техническую службу поступила заявка: пульт управления операционного стола Медин+ вышел из строя, не реагирует на нажатия.
Предварительный осмотр медперсонала показал, что вероятной причиной является обрыв кабеля, соединяющего пульт с основным блоком.
Ход работ
Инженер Medford прибыл на объект и приступил к диагностике. Визуальный осмотр подтвердил, что изоляция кабеля нарушена, контакта нет.
Дальнейшие действия включали:
Вскрытие корпуса стола и кабельного канала
— Обрыв проводов внутри управляющего кабеля подтверждён.
— Проведена пайка с восстановлением всех сигнальных и питающих линий.
— Выполнена дополнительная изоляция для защиты от повторного повреждения.

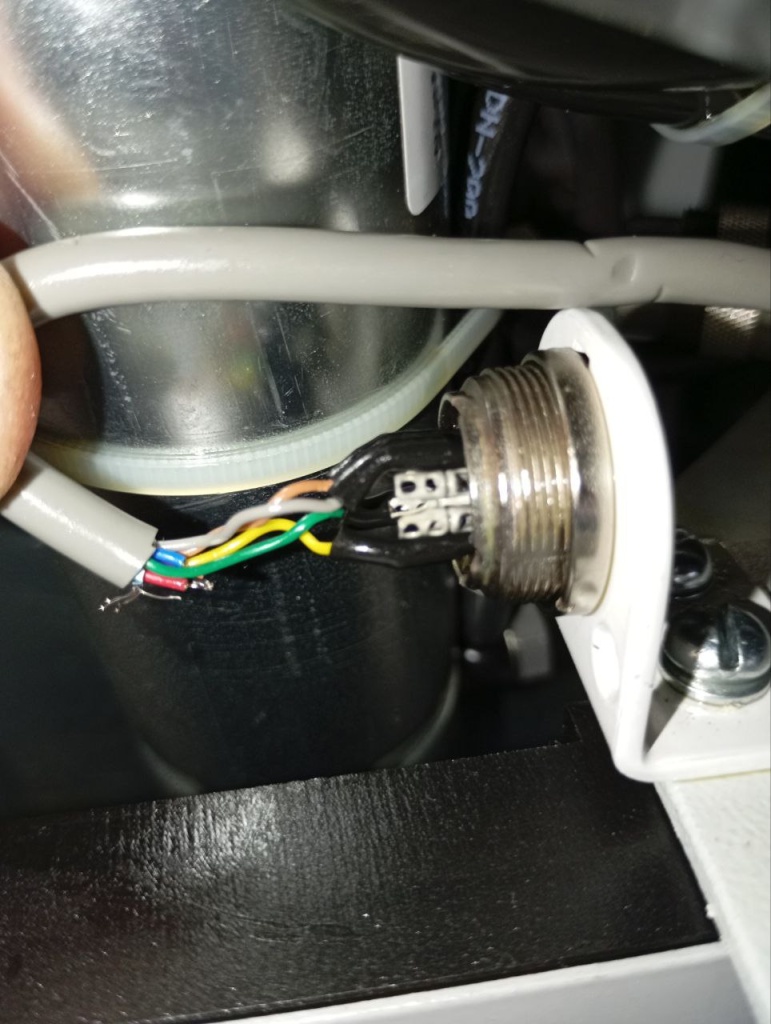

Разборка коннектора пульта
— Контакты разъёма имели следы ослабления и загрязнения.
— Контактная группа зачищена, проведено восстановление пайки.
— Восстановлена надёжная фиксация кабеля в разъёме, исключающая последующее расшатывание.
Финальное тестирование
— Проверена работа всех функций стола: подъём, наклон, секционное управление.
— Убедились в стабильности соединения при нагрузке и перемещении пульта.
— Стол передан в эксплуатацию, замечаний нет.
Инженерный подход
Ремонт выполнен без замены пульта или кабеля в сборе, что позволило сэкономить ресурсы и избежать длительного простоя. Основной принцип при таких работах — минимальное вмешательство с максимальной надёжностью:
- восстановление штатной проводки,
- сохранение оригинальных компонентов,
- проверка на физическую устойчивость и помехоустойчивость сигнала.
Полезно знать
Один из типичных отказов в пультах управления — обрыв проводов у основания кабеля или в разъёме, особенно при частом перемещении или натяжении. Такая неисправность может быть быстро устранена при наличии доступа к кабелю и аккуратной пайке.
Рекомендуется регулярно проверять состояние кабеля и разъёма, особенно в операционных залах с высокой загрузкой.
