Медицинское оборудование должно быть предсказуемым и надёжным, особенно если речь идёт о мониторах пациента, от которых зависит контроль жизненно важных параметров. В данном случае под нашу диагностику попал BeneView T6, который, по словам пользователя, «вёл себя, как хотел».
Жалоба
Оборудование: Монитор пациента Mindray BeneView T6
Поведение:
- Монитор включался не всегда, мог самопроизвольно не реагировать на кнопку питания
- Иногда не выключался, несмотря на попытки пользователя
- Подсветка кнопки при этом оставалась активной, но сам аппарат не реагировал — отсутствовала загрузка и отображение
Диагностика
На первый взгляд всё указывало на износ:
- возможный сбой кнопки включения
- повреждение шлейфов или неплотный контакт платы

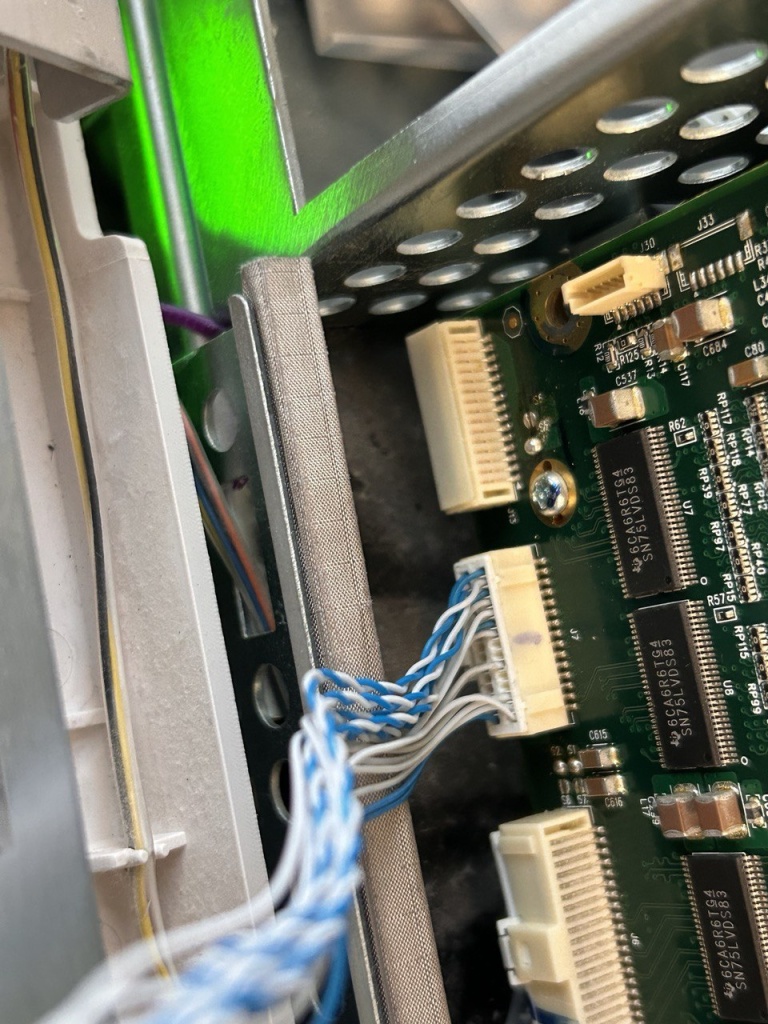

Однако в ходе вскрытия и тестирования оказалось, что кнопка и шлейфы находятся в рабочем состоянии, несмотря на видимые следы эксплуатации.

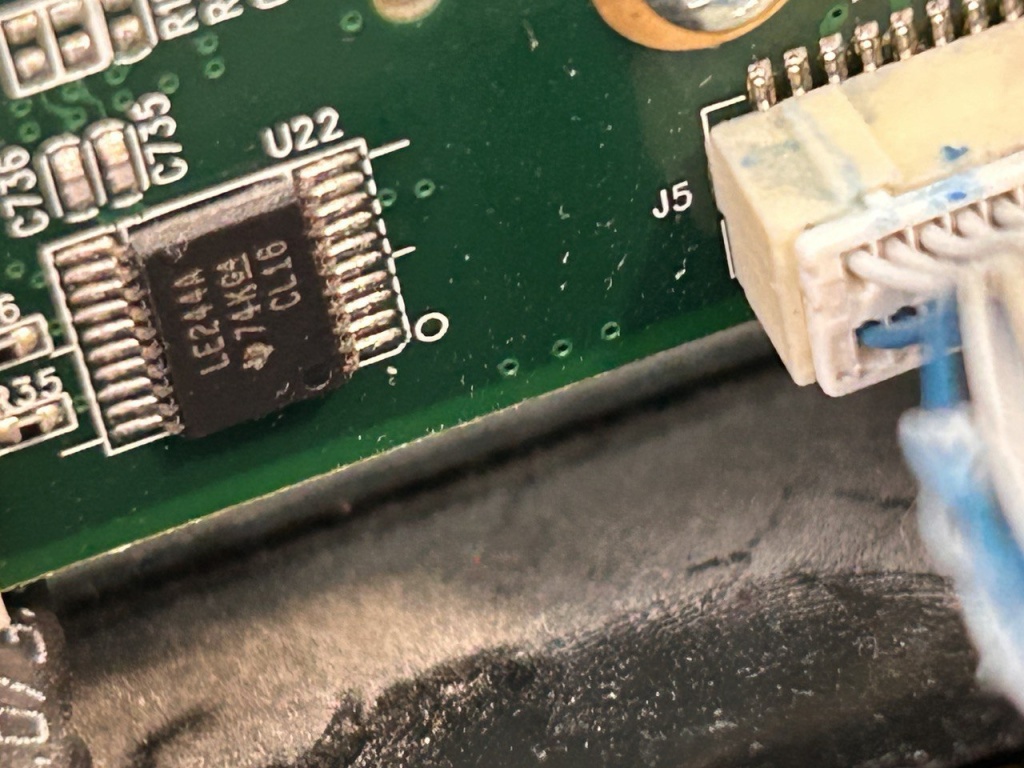

Истинная причина — неисправность чипа на button board (плате управления кнопками), отвечающего за передачу управляющих сигналов к основному блоку. При подаче питания микросхема периодически «зависала», и команда не доходила до контроллера включения.
Выполненные работы
- Заменили управляющий чип на button board
- Провели диагностику всех цепей питания и сигнальных линий
- Протестировали аппарат в условиях имитации непрерывной клинической нагрузки
- Аппарат проработал неделю в разных режимах без сбоев
Результат
После замены аппарат стабильно включается и выключается, корректно реагирует на команды. Поведение кнопки восстановлено, жалобы пользователя полностью устранены.
Выводы и полезно знать
- Сбой кнопки питания не всегда связан с самой кнопкой. В устройствах, где команды обрабатываются через промежуточную плату, важно проверять управляющую электронику, особенно при «капризном» поведении.
- BeneView T6 — сложная платформа, и нестабильности включения могут быть как механическими (шлейф, разъём), так и логическими (управляющий чип, микросбои).
- Своевременная замена компонентов позволяет избежать более серьёзных последствий — особенно если речь идёт о жизнеобеспечивающем оборудовании.
