Проблема
Клиника обратилась с жалобой на полную потерю связи между пультом управления и маммографом АМИКО. Оператор не мог запустить рабочие режимы, аппарат не реагировал на команды. Визуально пульт и питание были в норме.
Диагностика и решение

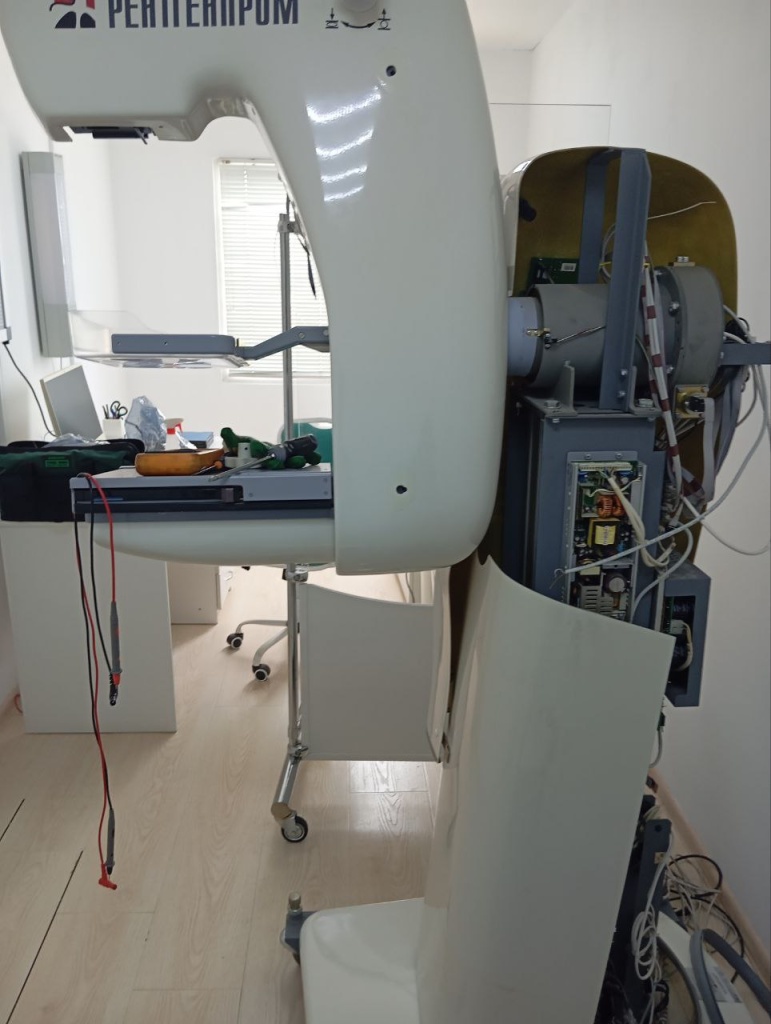

Инженеры Medford провели полную проверку цепей управления. В ходе диагностики выявлена неисправность контроллера IL422 на плате связи. Этот компонент отвечает за передачу данных по интерфейсу RS-422 и является связующим звеном между пультом и основным модулем управления.
Работы, выполненные на объекте:
- Демонтаж и замена контроллера IL422
- Проверка работоспособности интерфейса связи
- Повторная настройка всех механизмов перемещения

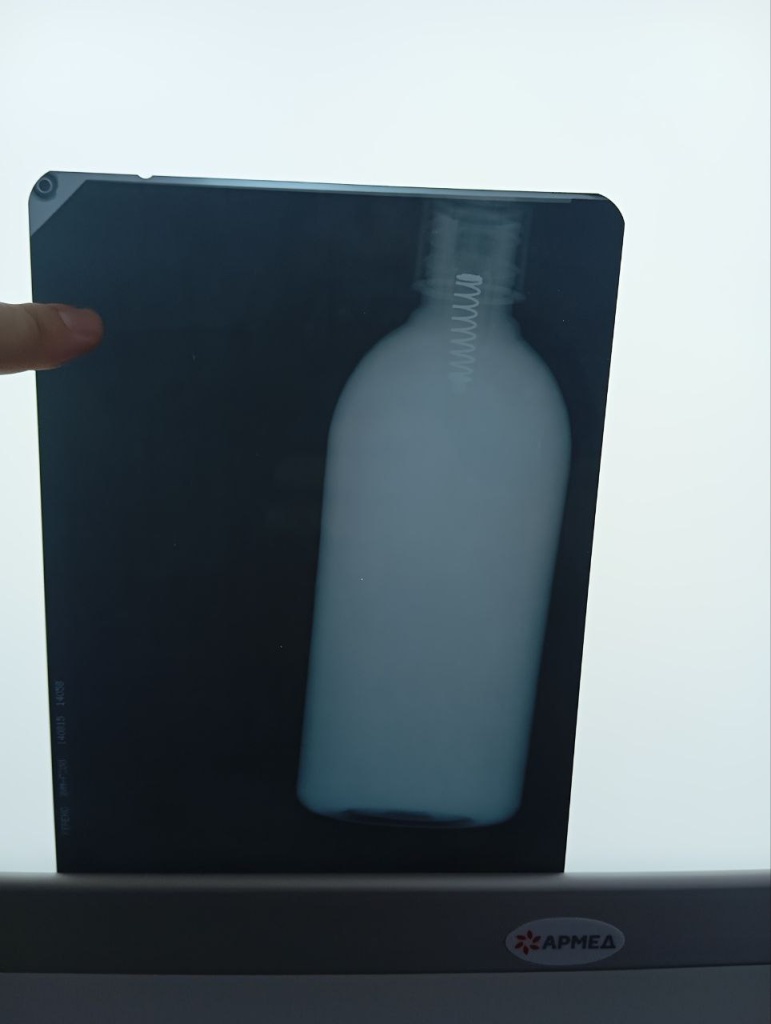

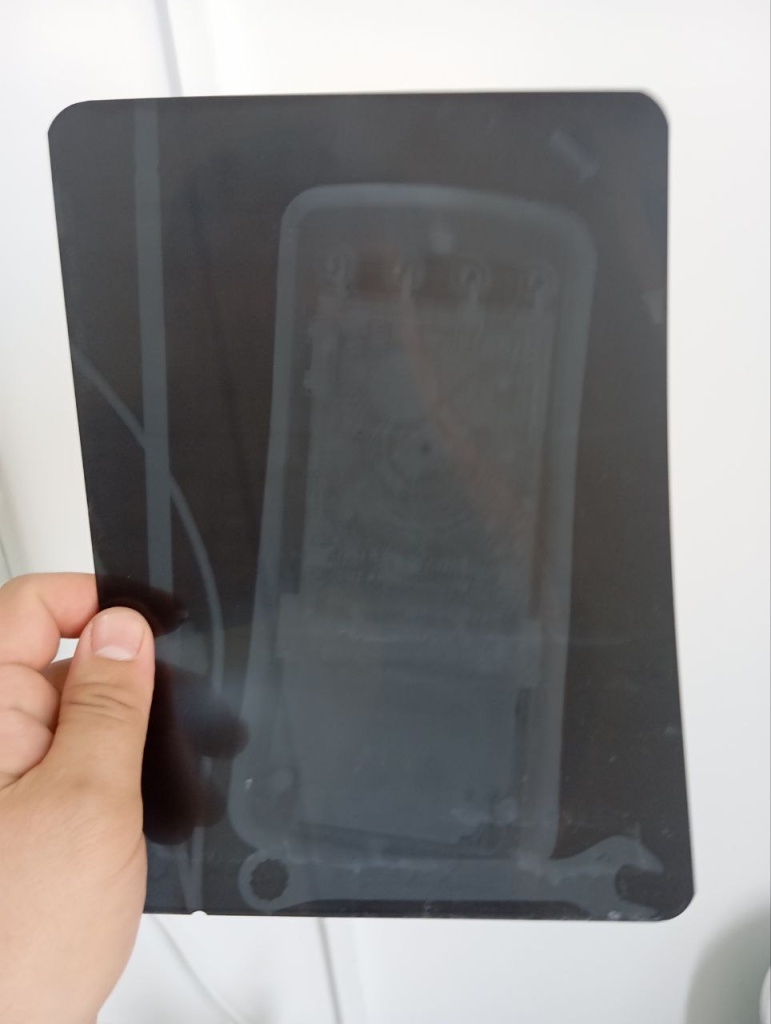

- Тестовые снимки и проверка калибровки
После замены система восстановила полную функциональность. Все движения пульта отрабатываются корректно, передача данных стабильна.
Полезно знать
Контроллер IL422 — это оптоизолятор RS-422, распространённый в оборудовании 2010-х годов. Несмотря на скромную стоимость, он играет критическую роль в передаче данных.
Основные риски, связанные с этим элементом:
- Работа на предельной нагрузке в старых аппаратах
- Высокая чувствительность к скачкам напряжения и помехам
- Отказ без визуальных повреждений — элемент просто «молчит», не подаёт признаков жизни
По практике, IL422 — одно из слабых мест в маммографах и рентген-аппаратах с витой парой без надлежащей защиты сигнальной линии.
Рекомендация
После замены контроллеров связи обязательно проводить повторную калибровку. Даже если перемещения механики кажутся точными, смещение нулевых положений может проявиться только на диагностических изображениях. Корректно выполненная калибровка — залог точной геометрии и достоверных снимков.
