Ремонт КТ Siemens SOMATOM GO UP: замена платы TCB и датчиков P-path / C-path

Компьютерные томографы — сложные системы, требующие точной диагностики и оригинальных компонентов при ремонте. Любая неисправность платы управления или отклонение в работе позиционных датчиков может сделать аппарат полностью недоступным для эксплуатации.

В данном случае специалисты Medford получили обращение с заявленной проблемой: неработоспособность Siemens SOMATOM GO UP, вызванная дефектом платы TCB. В процессе восстановления выявились дополнительные поломки, что потребовало комплексного подхода к ремонту.

Первичная жалоба и осмотр

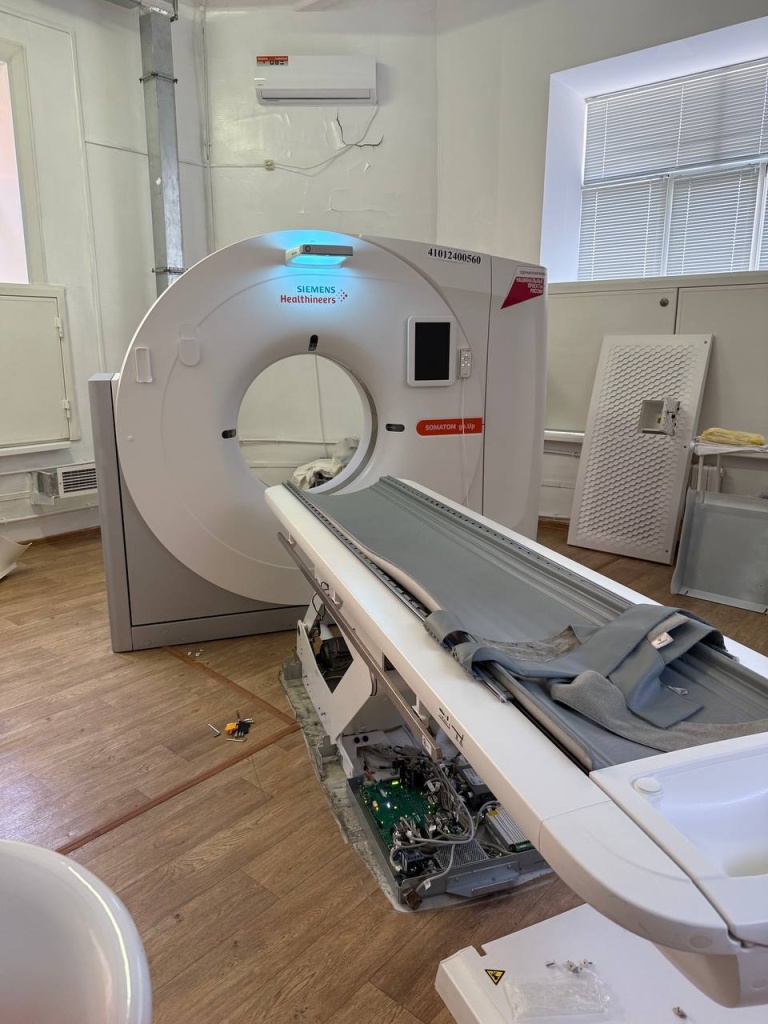

Оборудование: Siemens SOMATOM GO UP
Исходная жалоба: аппарат не запускается, имеются ошибки связи с модулями
Проведён визуальный осмотр:

• Плата TCB с явными физическими повреждениями (обугливание, деформация дорожек)
• Аппарат не проходит базовую инициализацию

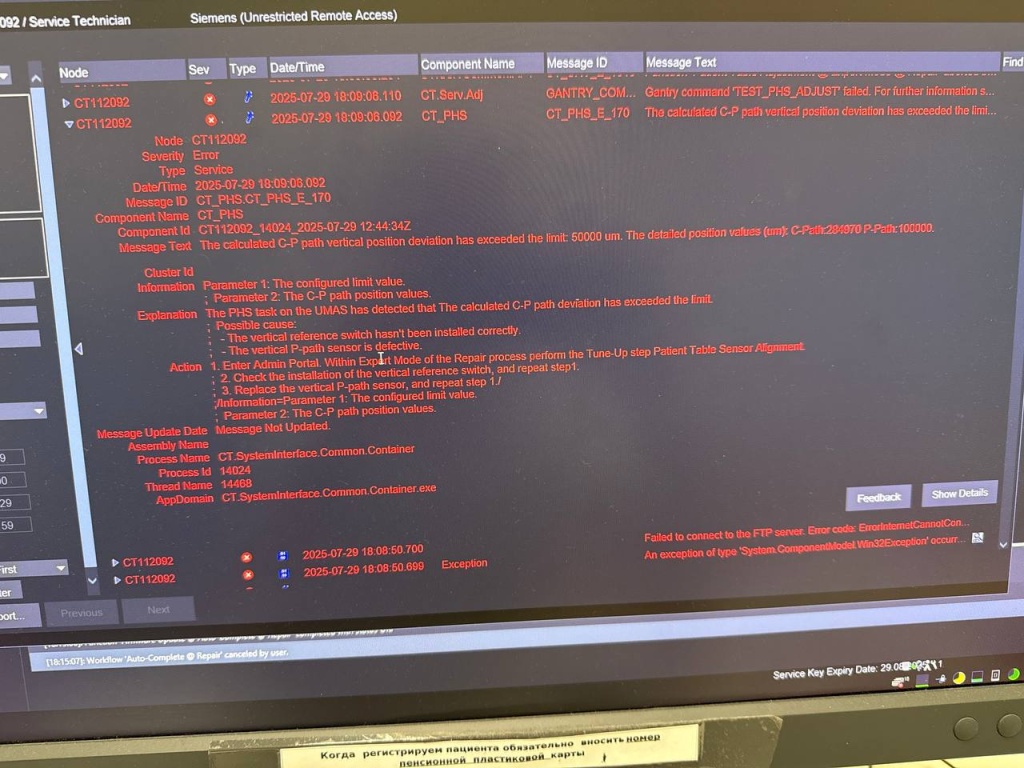

• Ошибки в логах, связанные с некорректной работой сенсоров позиционирования

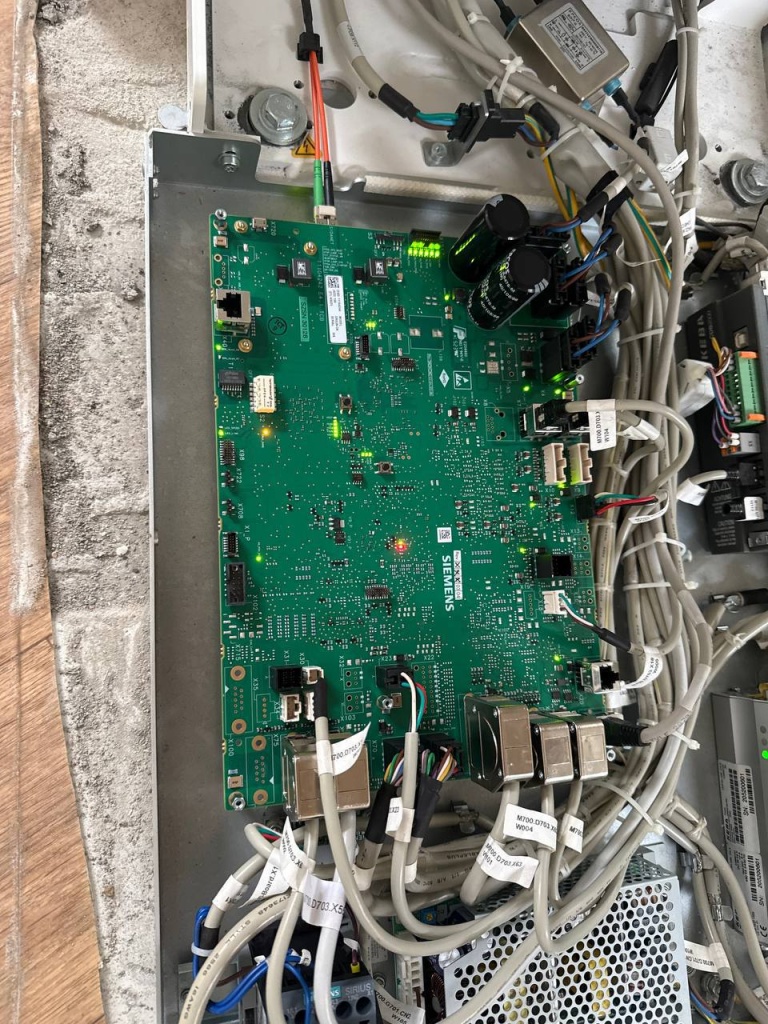

Этап 1: Замена управляющей платы TCB

После подтверждения неисправности основной управляющей платы были проведены следующие работы:

• Заказ оригинальной платы TCB от Siemens
• Срок поставки — 30 календарных дней
• Демонтаж старой платы и установка новой
• Проведение базовой конфигурации и прошивки
• Проверка связи с основными узлами аппарата

Плата установлена и интегрирована в систему успешно. Однако при проведении расширенного тестирования аппарат продолжал выдавать ошибки позиционирования.

Этап 2: Диагностика и замена датчиков P-path и C-path

После восстановления работы управляющей платы были выявлены дополнительные неисправности:

• Нарушение работы датчиков P-path (позиционирование пациента)
• Сбои в сигналах с датчиков C-path (движение портала)
• Неустойчивое позиционирование и сбои при тестовом сканировании

Проведены дополнительные действия:

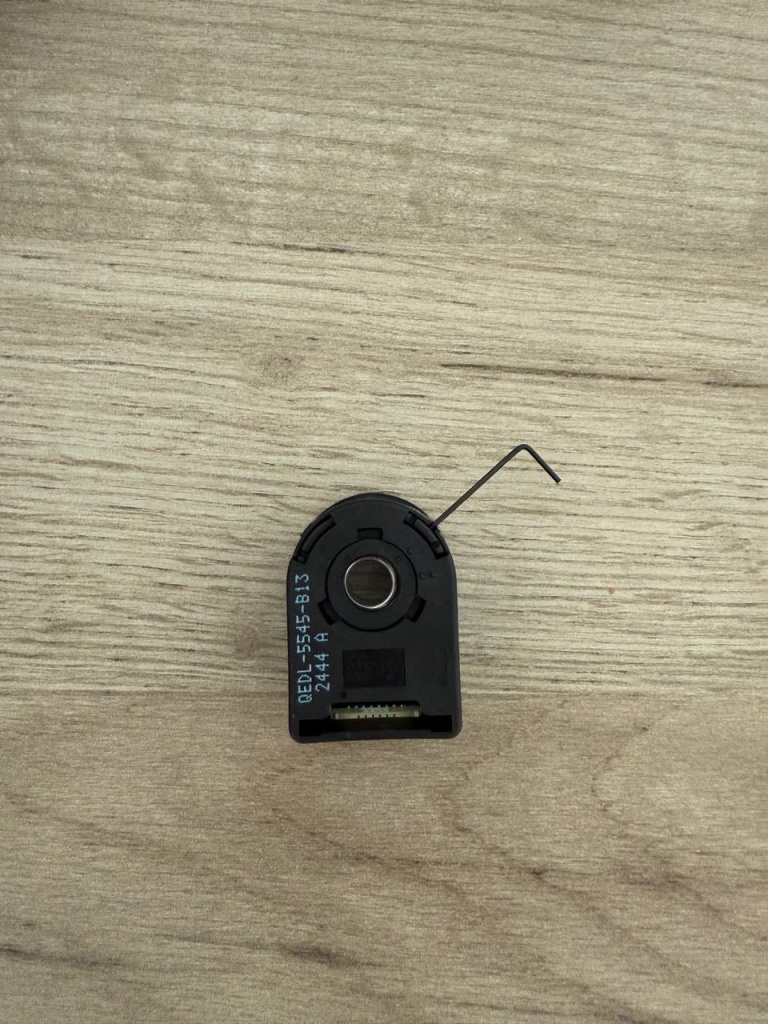

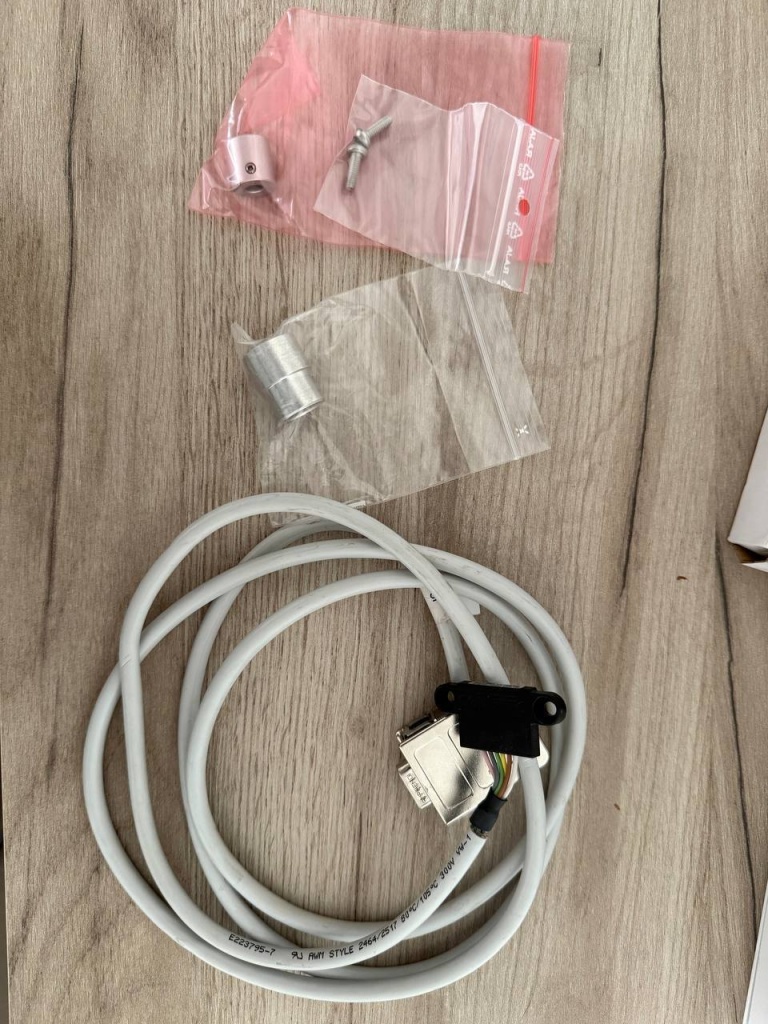

• Заказ и поставка оригинальных датчиков
• Замена P-path и C-path
• Повторная инициализация системы
• Калибровка механических узлов и проверка точности позиционирования

Результаты работ

Общий срок работ составил 3 месяца, включая:

• Диагностику и локализацию неисправностей
• Поставку всех необходимых компонентов
• Модульную замену и калибровку
• Финальное тестирование в штатных режимах

После завершения работ:

• Аппарат проходит самотестирование без ошибок
• Все узлы и модули функционируют стабильно
• Позиционирование и движение портала соответствуют нормативам
• Готов к клинической эксплуатации

Комплексный ремонт Siemens SOMATOM GO UP завершён. Выполнена замена управляющей платы TCB и датчиков позиционирования P-path и C-path. Оборудование прошло полную проверку и возвращено заказчику в исправном состоянии.

Техническая служба Medford обеспечивает сопровождение высокотехнологичного оборудования даже в случае сложных неисправностей, требующих длительной логистики и многоэтапного восстановления.
