Как устроены мониторы пациента Mindray ePM-серии
Наш телеграм-канал: https://t.me/medfordservice
Содержание:
- Внешний вид монитора пациента
- В чем отличие?
- Внутреннее строение
Внешний вид монитора пациента
Мониторы пациента серии ePM — это линейка портативных моделей, которые, можно сказать, пришли на замену так полюбившимся многим мониторам серии iPM и iMEC. К сожалению, модели данного ряда были сняты с производства в конце января 2022 года.
Новый модельный ряд безрамочный, имеет меньшее количество кнопок, однако оснащен сенсорным экраном поддерживающим функцию мультитач, а также обладает более удобной и обтекаемой формой (в случае моделей без приписки M на конце). Также они имеют широкий угол обзора - 170 ° и автоматическую настройку яркости дисплея

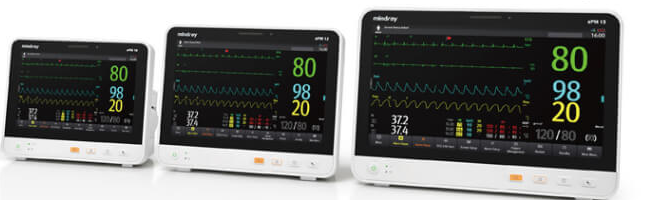

Модели подразделяются на две группы: компактную и модульную. К компактным относятся ePM 10, ePM 12 и ePM 15.

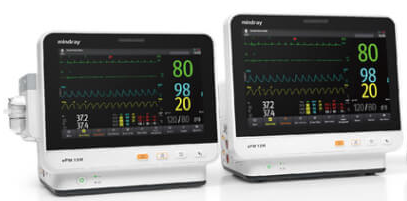

К модульных мониторам: ePM 10M и ePM 12M.
В чем отличие?
Цифра в названии монитора означает диагональ экрана.
- 10 - 10,1 дюйм
- 12 - 12,1 дюйм
- 15 - 15,6 дюймов
Начнем с моделей без буквы "M". Рассмотрим аппарат с боковых сторон.
- Выход газа
- Ловушка для воды CO2
- Разъем датчика температуры
- C.O. кабельный разъем для оценки сердечного выброса
- Разъем SpO2
- Разъем для манжеты НИАД
- Разъем ИАД
- Разъем кабеля для ЭКГ
- Ручка
- Отсек для термопринтера

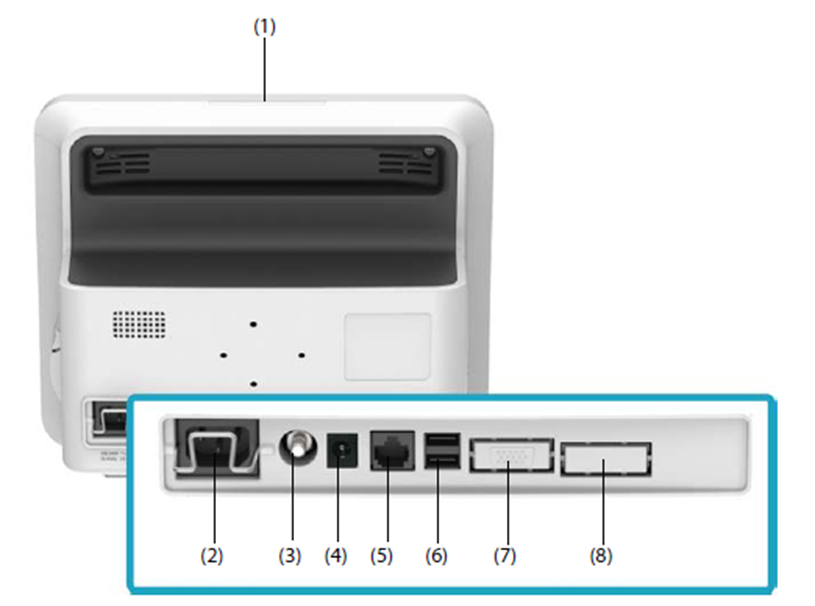

- Сигнальная лампа
- Вход AC
- Клемма заземления
- Вход DC (только для ePM 10)
- Сетевой разъем
- USB-разъемы
- Разъем VGA
- Многофункциональный разъем
На фото на 7 и 8 позиции стоит заглушка.
Перейдем к аппаратам с буквой M в названии. Как уже говорилось ранее, они являются модульными.

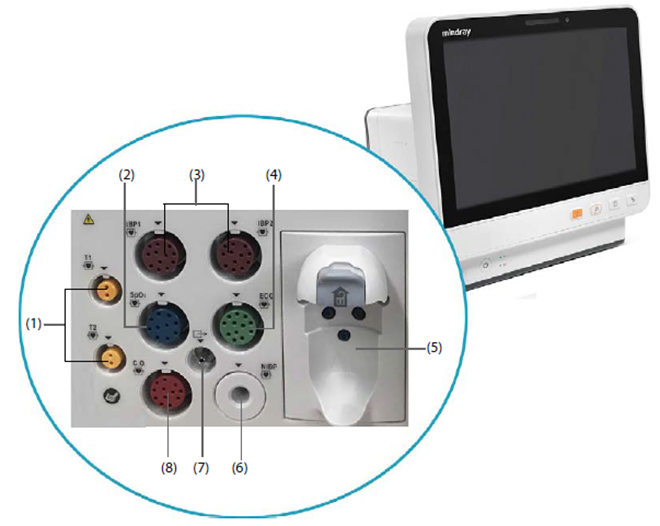

- Разъем датчика температуры
- Разъем SpO2
- Разъем ИАД
- Разъем кабеля для ЭКГ
- Ловушка для воды CO2
- Разъем для манжеты НИАД
- Выход газа
- C.O. кабельный разъем для оценки сердечного выброса

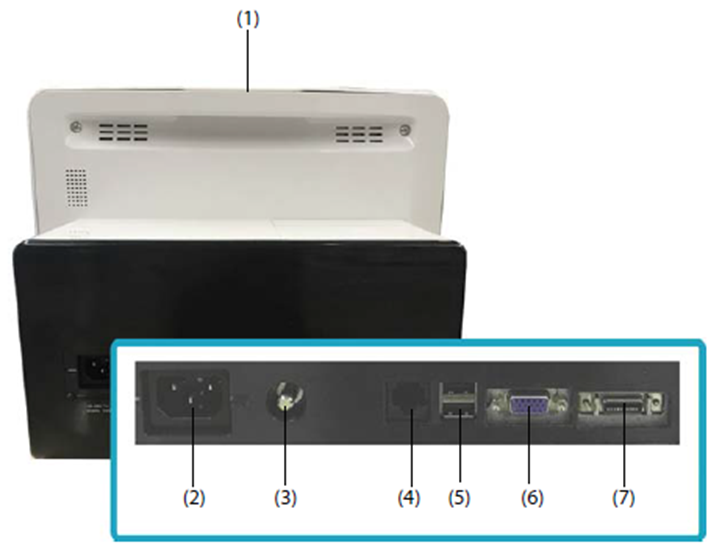

- Сигнальная лампа
- Вход AC
- Клемма заземления
- Вход DC (только для ePM 10)
- Сетевой разъем
- USB-разъемы
- Разъем VGA
- Многофункциональный разъем
Внутреннее строение
Заглянем внутрь аппаратов и разберемся в расположении их модулей.

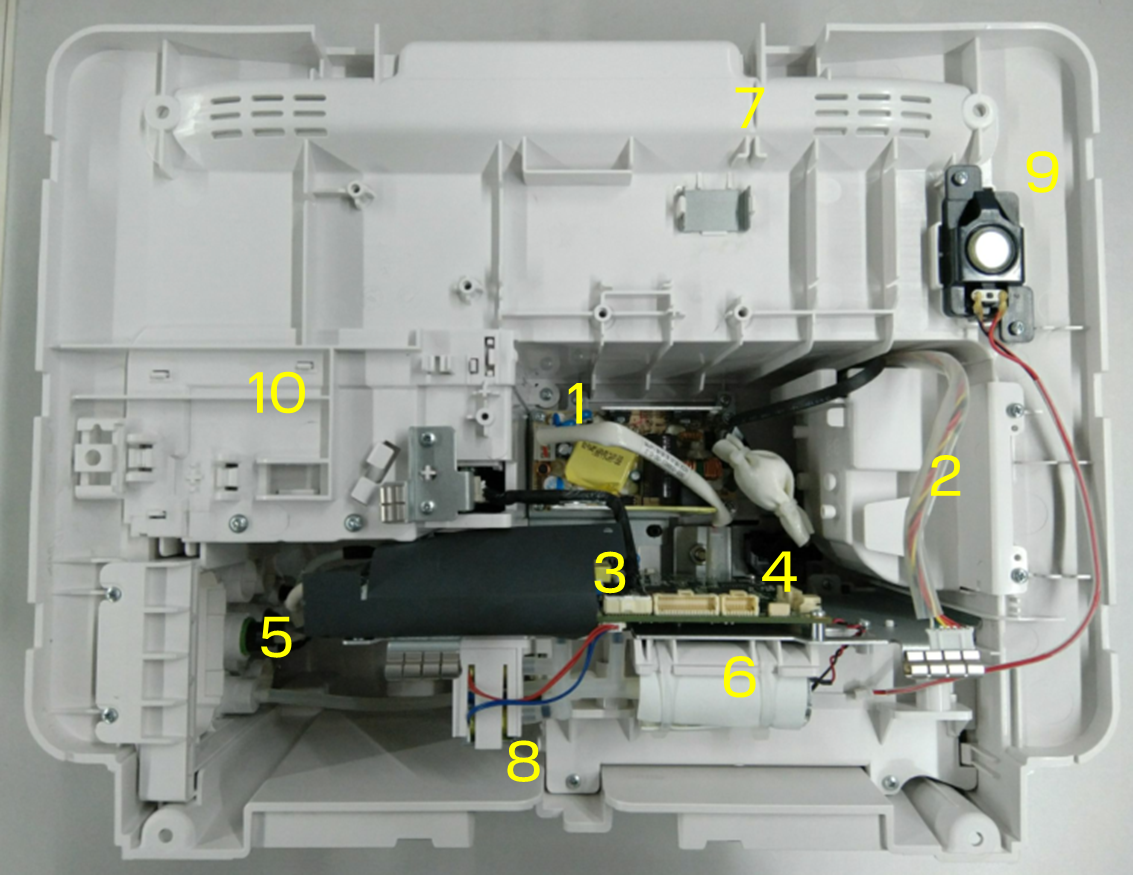

ePM M - серия:
- Модуль переменного-постоянного тока
- Рекордер (опционально)
- Основная плата управления, параметров и интерфейса
- Модуль Wi-Fi (опционально)
- Модуль CO2 (опционально)
- Насос и клапан НИАД
- Панель задней сигнальной лампы (опционально)
- Интерфейсная плата аккумулятора
- Динамик
- Модульный слот (встроенная)

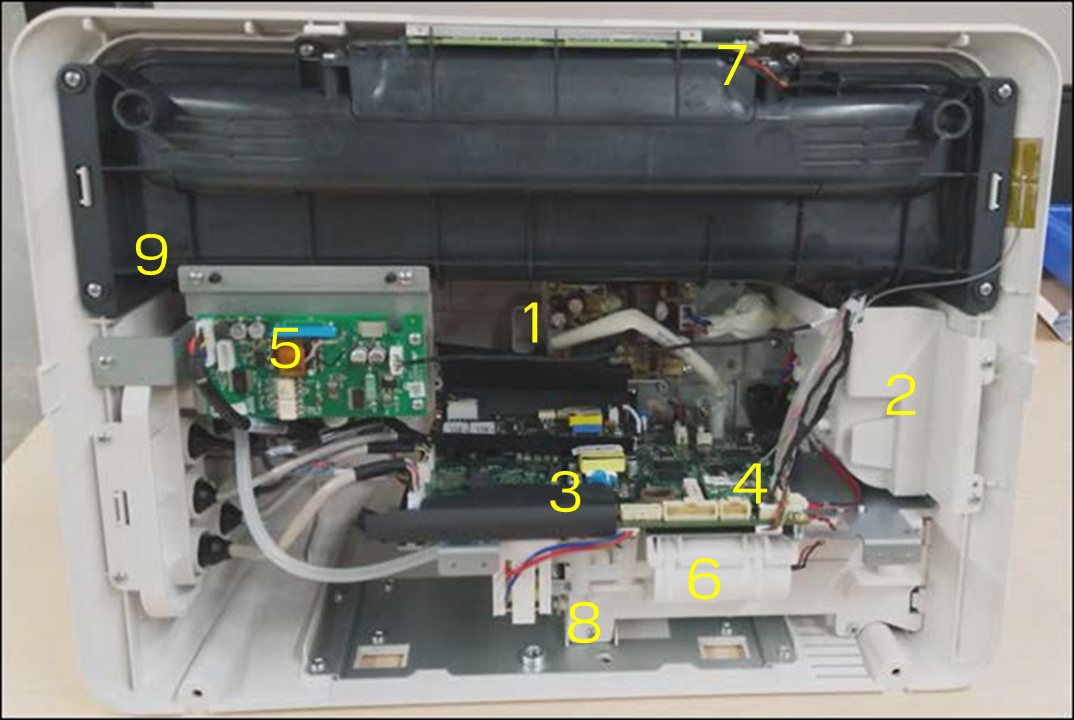

Перейдем к мониторам ePM 10/12/15:
- Модуль AC-DC
- Рекордер (опционально)
- Основная плата управления, параметров и интерфейса

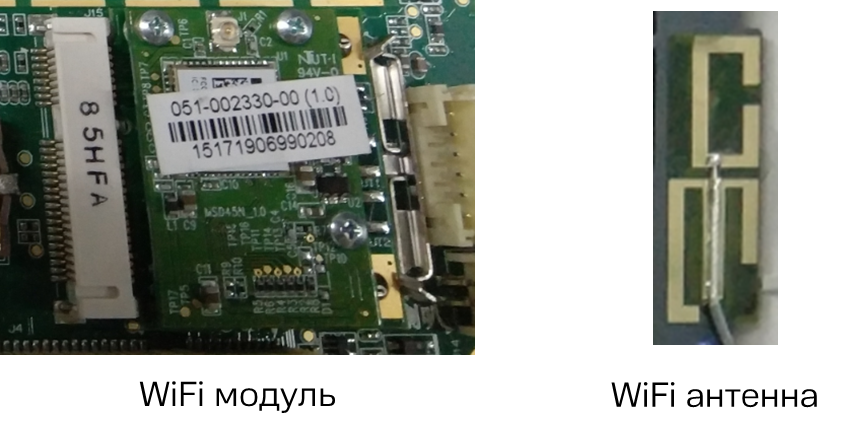

- Модуль Wi-Fi (опционально)
- Модуль CO2 (опционально)
- Насос и клапан НИАД

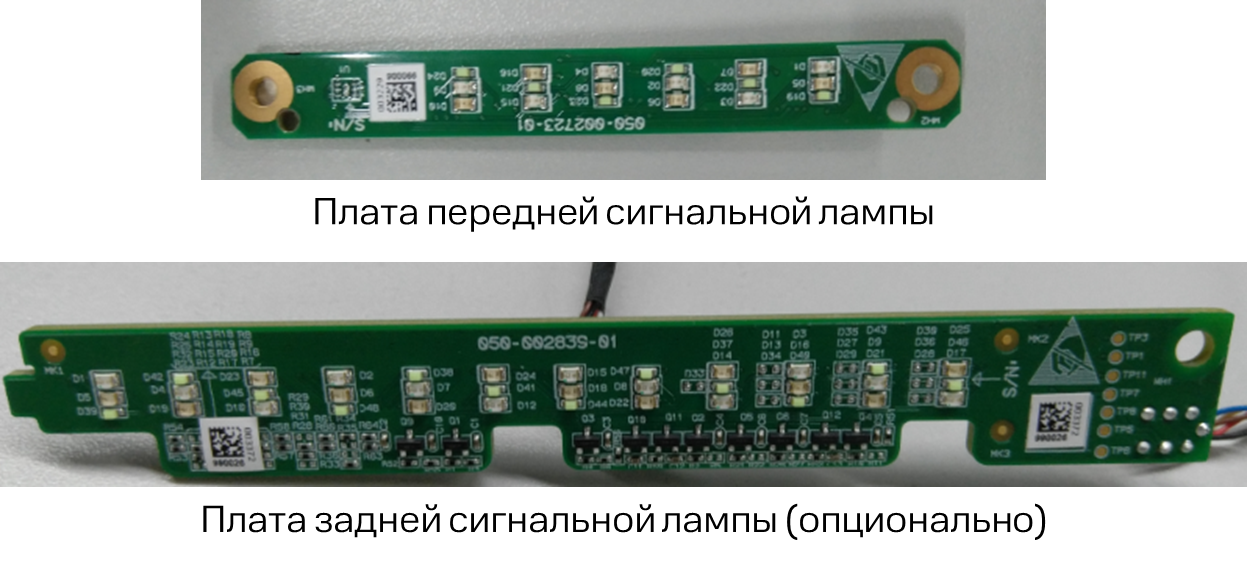

- Панель задней сигнальной лампы (опционально)
- Интерфейсная плата аккумулятора
- Динамик
Рассмотрим структурную схему аппарата:
Основная плата управления, параметров и интерфейса ePM.

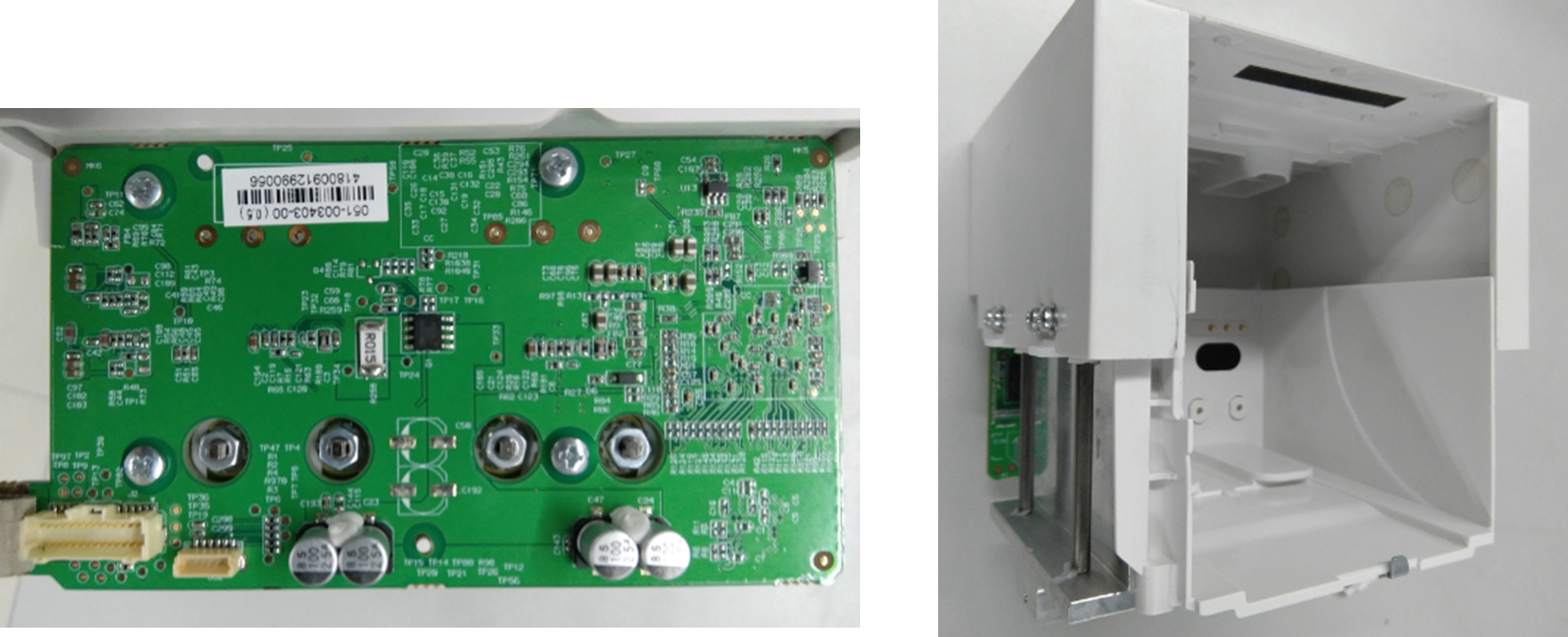

Коммуникационная плата для встраиваемого модуля (ePM 12M/10M)

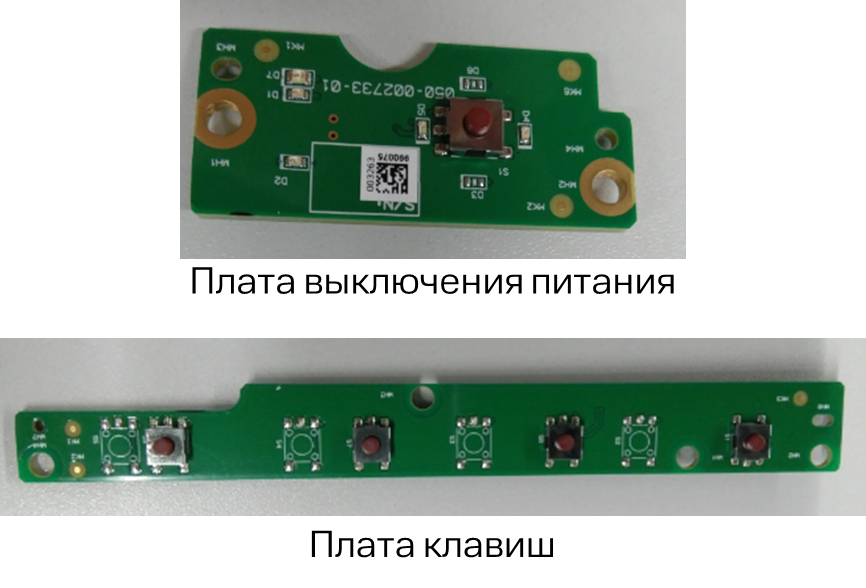

Мониторы ePM 12M / 10M / 15 имеют как плату выключателя питания, так и плату клавиш. ePM12 / 10 имеет только плату клавиш с выключателем питания.

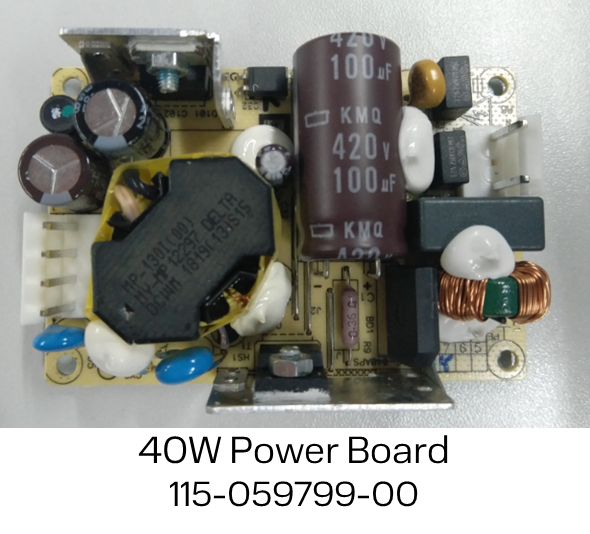

Перейдем к плате питания. Мощность источника питания ePM 15/12/10/12M/10M составляет 40 Вт.

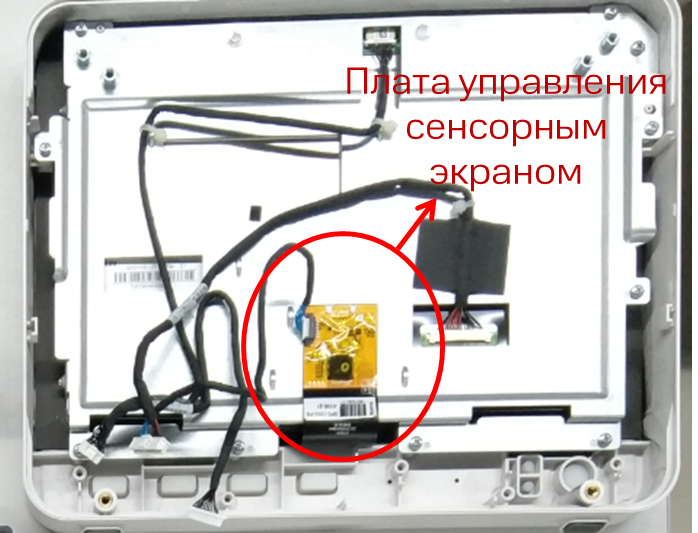

Передний корпус в сборе включает в себя TFT-дисплей, сенсорный экран, панель управления с сенсорным экраном и кабель.
ePM может поддерживать 3 модели аккумуляторов - 2600/4500/5600 мАч
- ePM 12M / 10M / 12/10 может поддерживать 1 батарею.
- ePM 15 может поддерживать 2 батареи (опционально).
Партномера:
115-059753-00 Интерфейсная плата аккумулятора емкостью 5600 мАч
115-059754-00 Интерфейсная плата аккумулятора емкостью 2600 и 4500 мАч
