Как устроены мониторы пациента Mindray iMEC-серии
Наш телеграм-канал: https://t.me/medfordservice
Содержание:
- Внешний вид
- Внутреннее строение
Внешний вид
Мониторы пациента серии iMEC были одними из самых распространенных из портативных мониторов Mindray. Это был оптимальный выбор для многих пользователей. iMEC закрывал все базовые потребности врача, однако их производство было приостановлено в январе 2022 года.
Итак, в серии iMEC есть три модели — iMEC 8, iMEC 10 и iMEC 12. Цифра в названии означает диагональ монитора в дюймах.

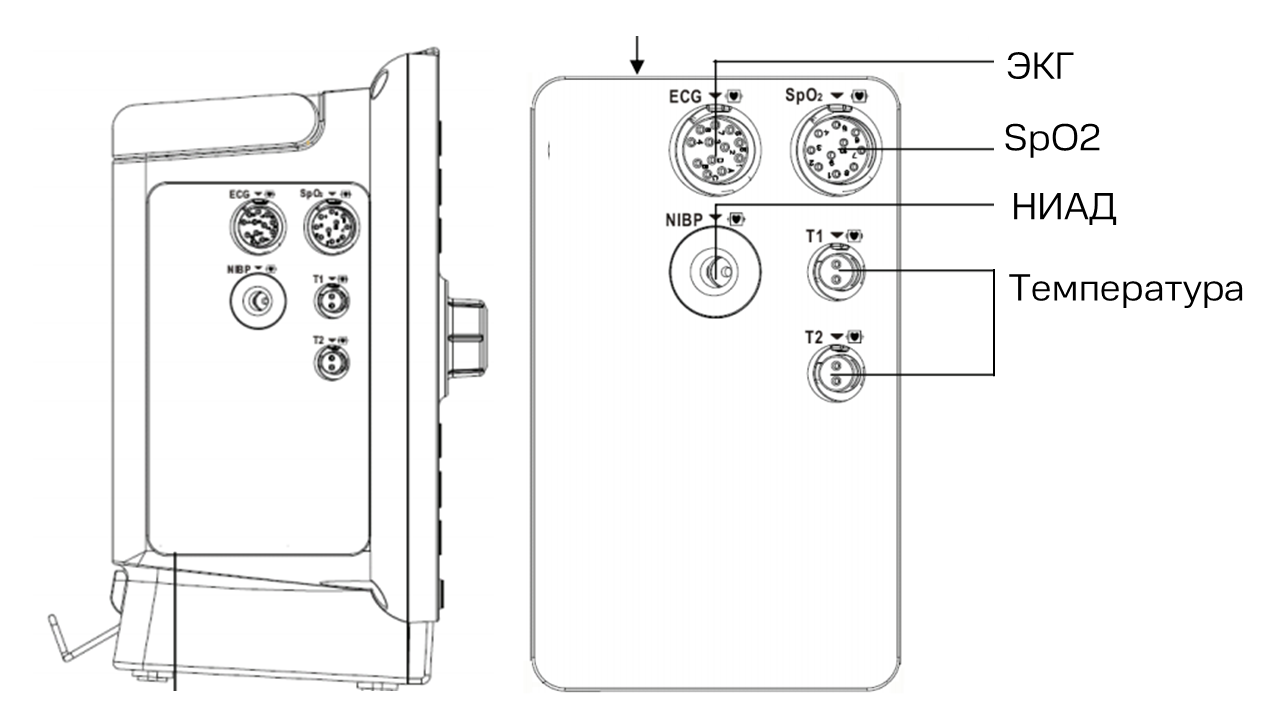

Для всех моделей в стандартной конфигурации предусмотрены следующие выходы, которые обозначены на изображении ниже.
Опционально в конфигурацию могут входить измерение параметров ИАД, CO2 и сердечного выброса(C.O.). Для iMEC 8 измерение C.O. недоступно. На этом различия между моделями заканчиваются.

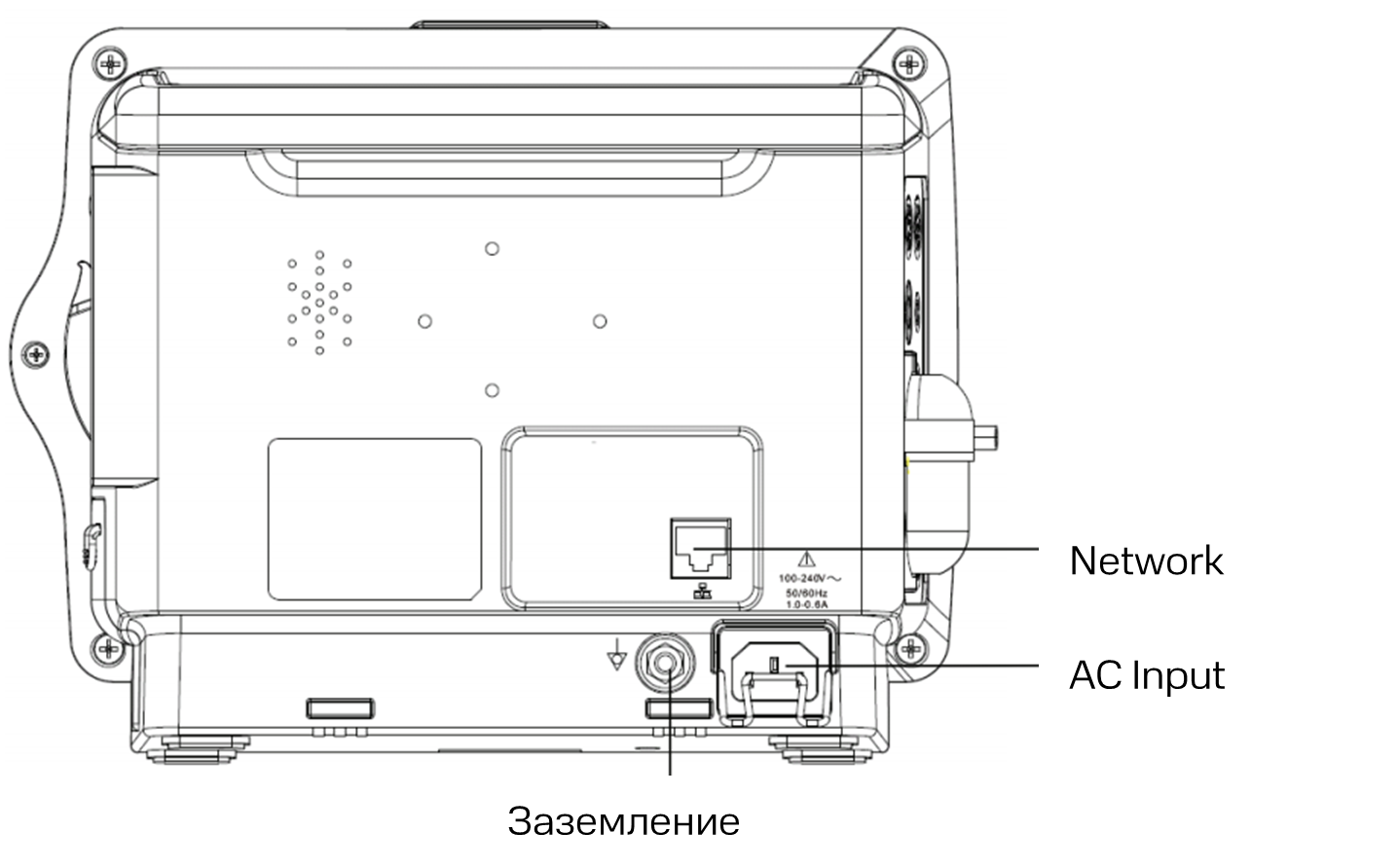

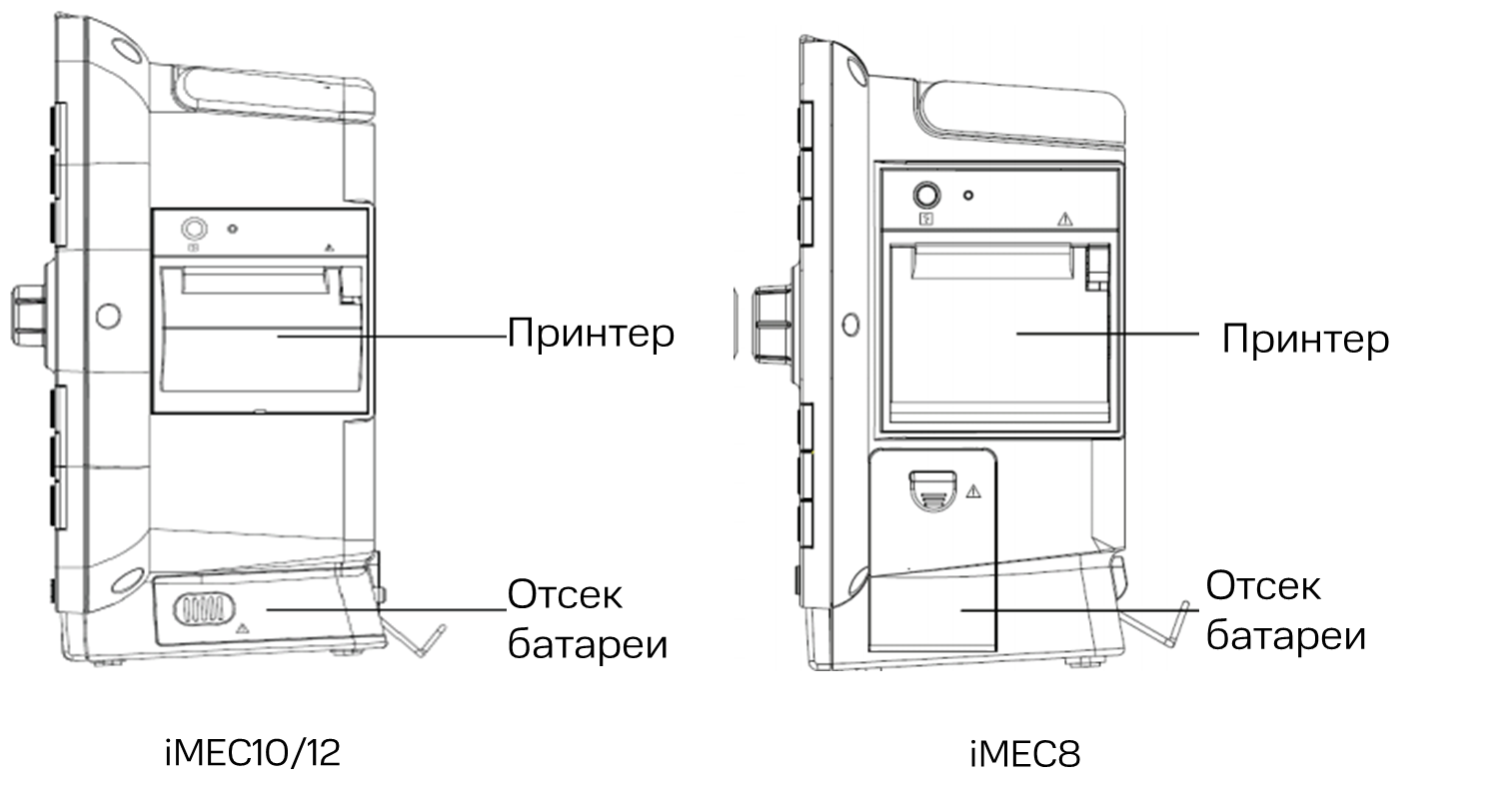

Рассмотрим аппарат с тыльной стороны.
Внутреннее строение

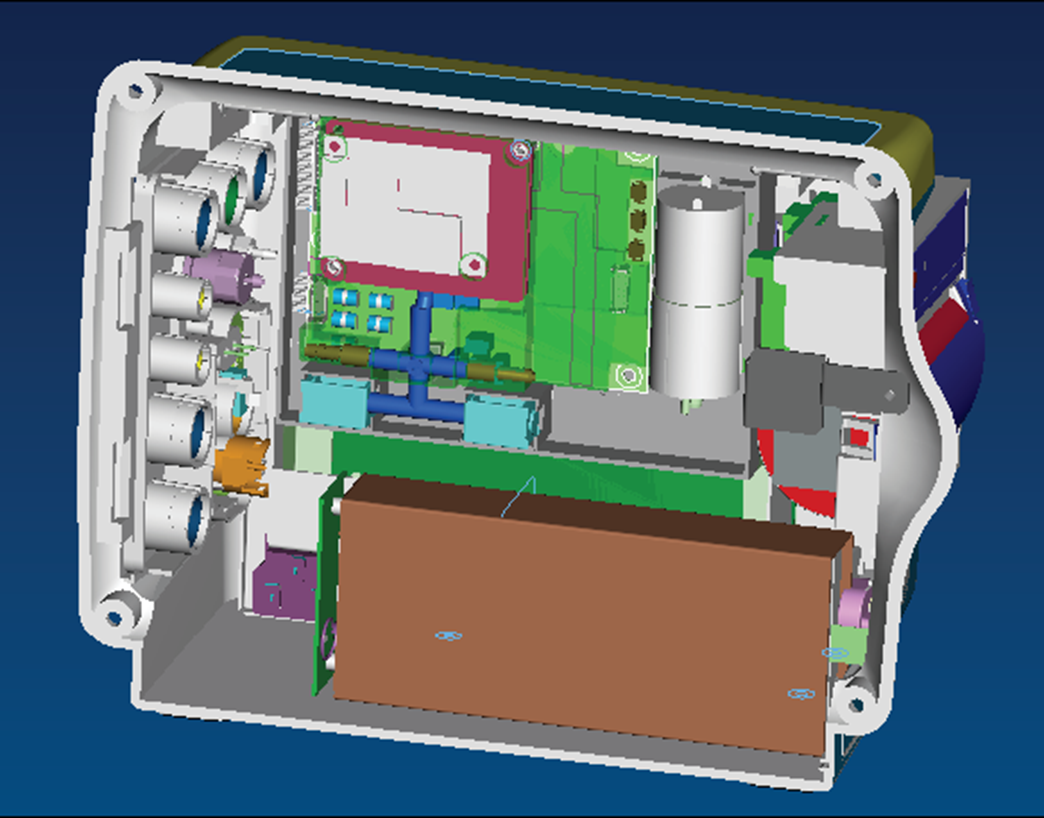

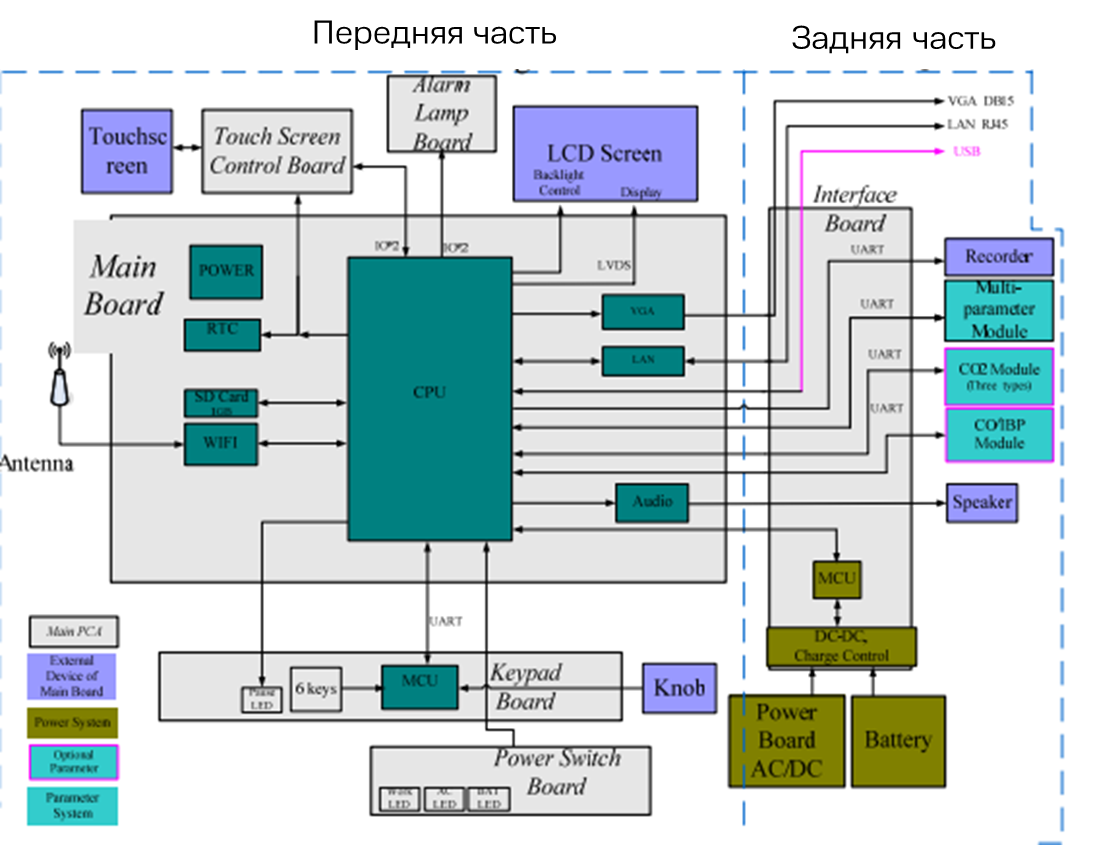

На изображении ниже представлена структурная схема аппарата. Его условно можно поделить на два отсека:
- Передняя часть : отсек с материнской платой
- Задняя часть : отсек с интерфейсной платой
Материнская плата

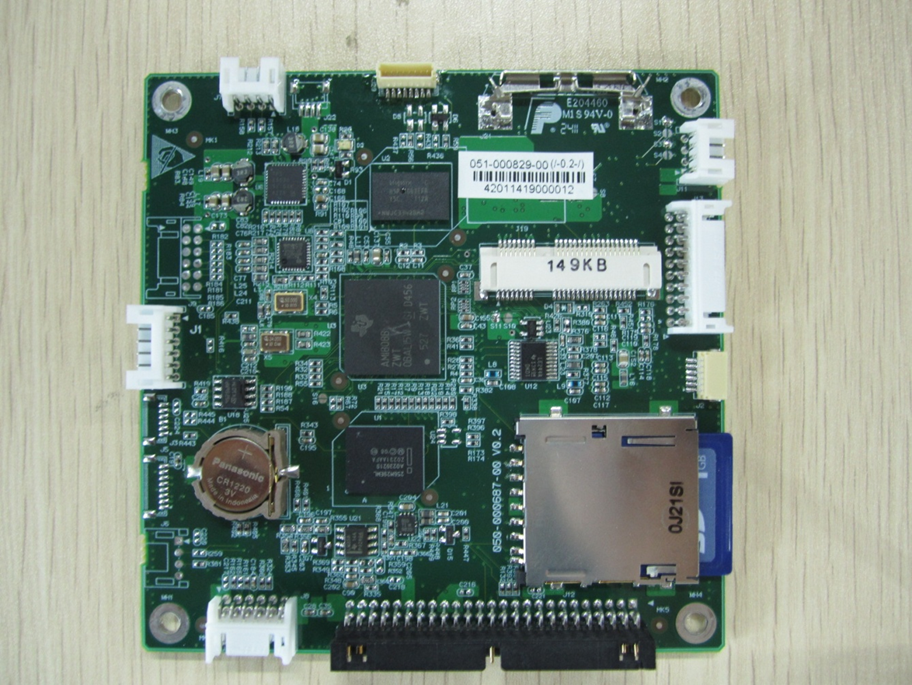

Материнская плата расположена в центре, на металлическом листе ЖК-дисплея передней части корпуса в сборе. Это "сердце" монитора пациента.
Существует два вида материнской платы: стандартная конфигурация и полная. Полная конфигурация имеет функцию беспроводного Wi-Fi, SD-накопителя, вывода внешнего сигнала и так далее.

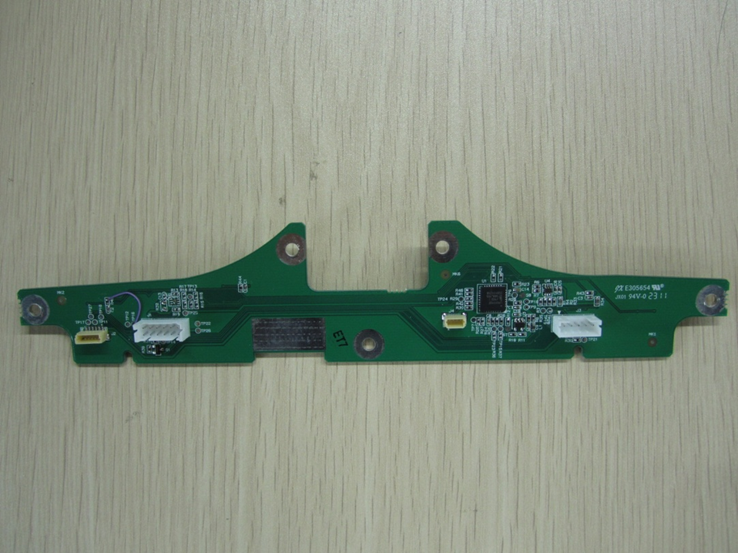

Плата клавиш
Дисплей
Перейдем к задней части монитора пациента. Расположение модулей выглядит следующим образом.

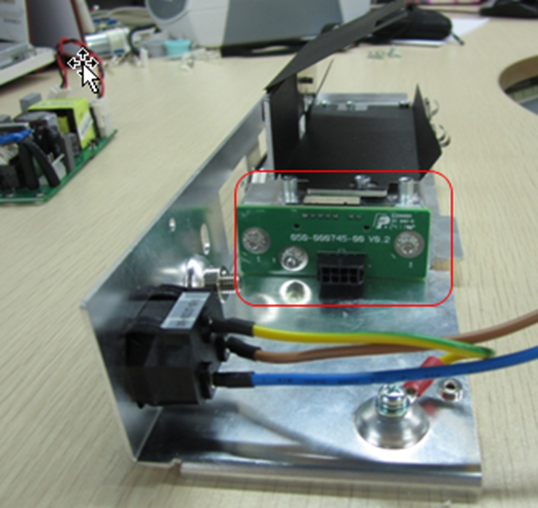

Плата AC-DC

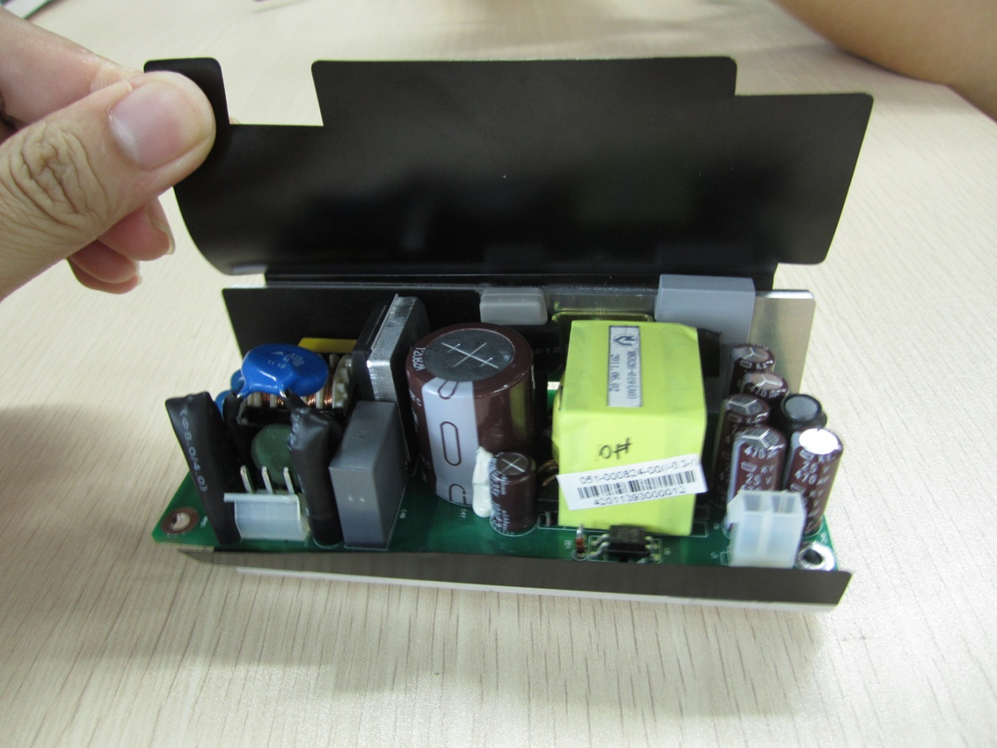

Плата питания расположена на металлическом листе рядом с батарейным отсеком в нижней части монитора пациента.
Плата управления питанием
Используется для передачи сигнала, поступающего от внешних разъемов и схемы управления питанием постоянного тока.
Плата батареи
Плата измерения параметров (Multiparameter module)
Платы измерения SpO2

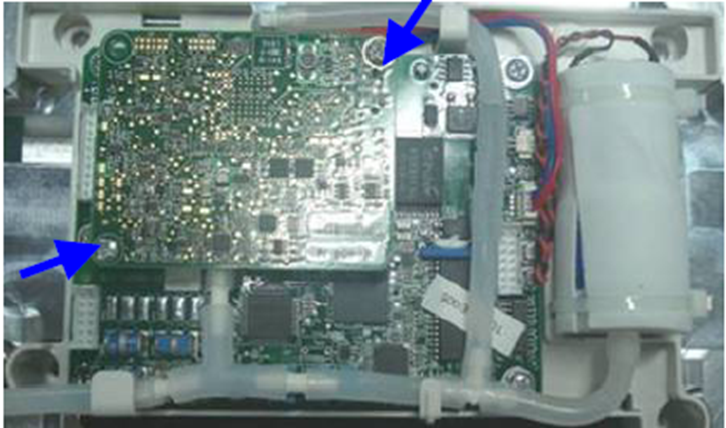

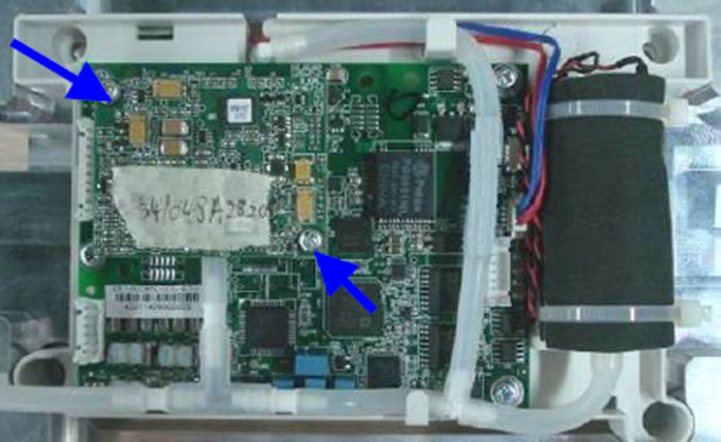

Первая - плата Nellcor SpO2, вторая - плата Masimo SpO2
Далее изображены насос и клапан для перекачки воздуха во время измерения артериального давления пациента.
Плата измерения сердечного выброса

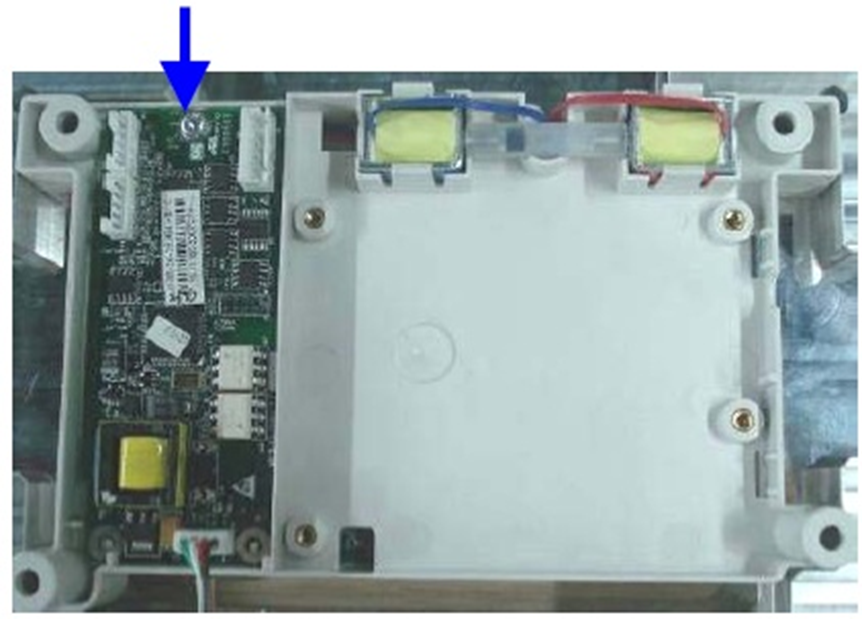

Плата подключена к основной плате через последовательный порт и интерфейсную плату. Плата C.O. расположена на задней панели платы измерения параметров.
Плата CO2
Она расположена рядом с модулем C.O. На изображении ниже показаны три типа платы CO2: (сверху вниз) Microstream CO2, Mainstream CO2, Sidestream CO2.

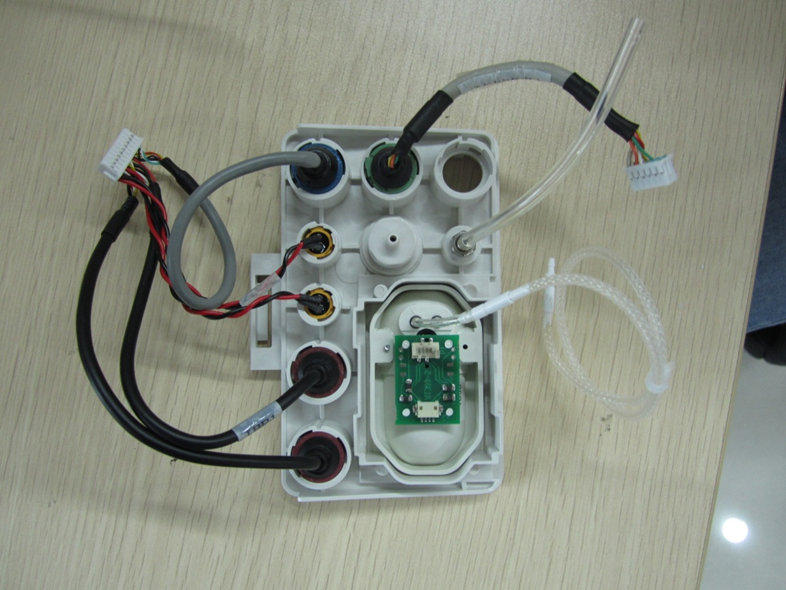

С платой измерения параметров соединяется узел с разъемами.
