Как устроены мониторы пациента Benevision N19 и N22

Как устроены мониторы пациента Benevision N19 и N22

9 августа 2023

Наш телеграм-канал: https://t.me/medfordservice

Содержание:

Внешний вид
Внутреннее строение

Внешний вид

Mindray Benevision N19 и N22 — это самые передовые и продвинутые мониторы пациента представленные производителем. Не будем затягивать и сразу перейдем к их характеристикам.

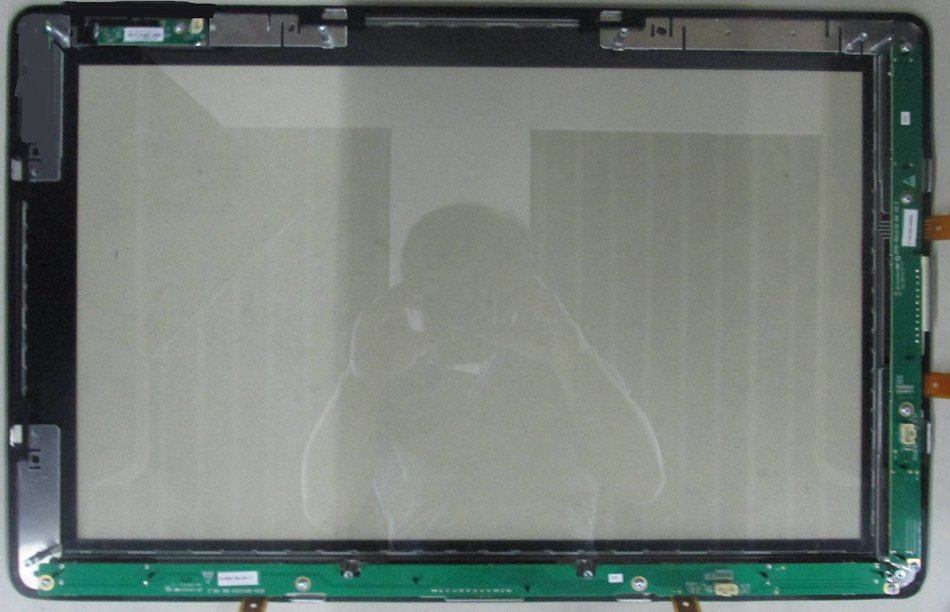

Диагональ мониторов N19 и N22 - 19 и 22 дюйма соответственно. Разрешение у обоих составляет 1680 x 1050 пикселей. Угол обзора у таких мониторов ± 85˚.

Мониторы можно поставить вертикально в портретном формате. В подобной компоновке на экран можно вывести до 16 кривых вместо 13 в горизонтальном альбомном формате.

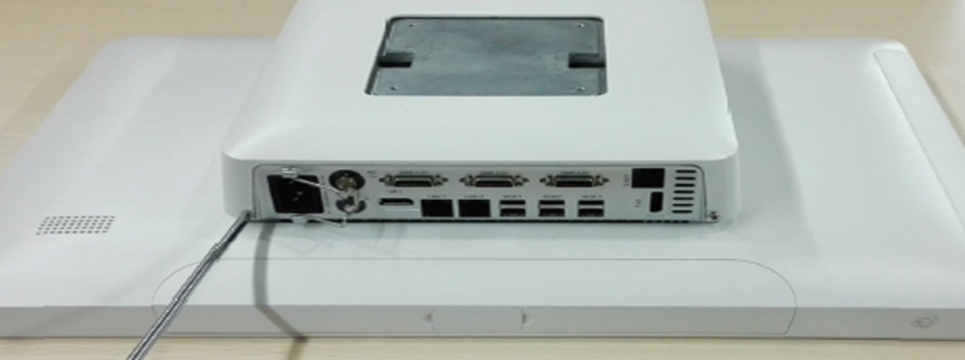

Важной частью Benevision является Main Unit. Без него N22 и N19 были бы просто экранами. Он монтируется с тыльной стороны.

Рассмотрим основные разъемы.

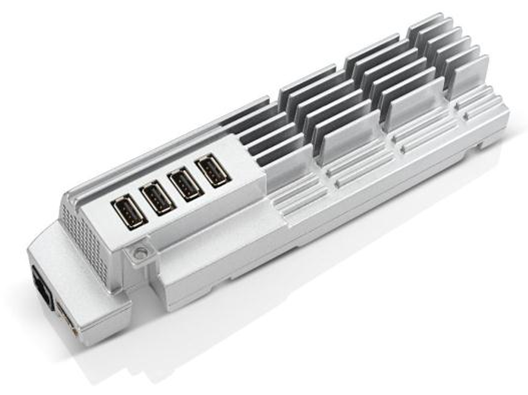

Перейдем к модулю iView.

Это дополнительная рабочая станция, которая позволяет включать клинические приложения, такие как PACS, LIS, HIS/CIS и EMR в режиме просмотра и напрямую подключается к сетевой инфраструктуре медицинского учреждения. iView крепится к Main Unit сбоку.

После этого к N19 и N22 подключается отсек для различных модулей измерения параметров пациента (Module Rack).

Комбинаций, в которых можно использовать Benevision N19 и N22, очень много: с настенным креплением, потолочным, вкупе с наркозно-дыхательным аппаратом и т.д. Все зависит от требований клиники.

Теперь перейдем к внутреннему строению аппарата.

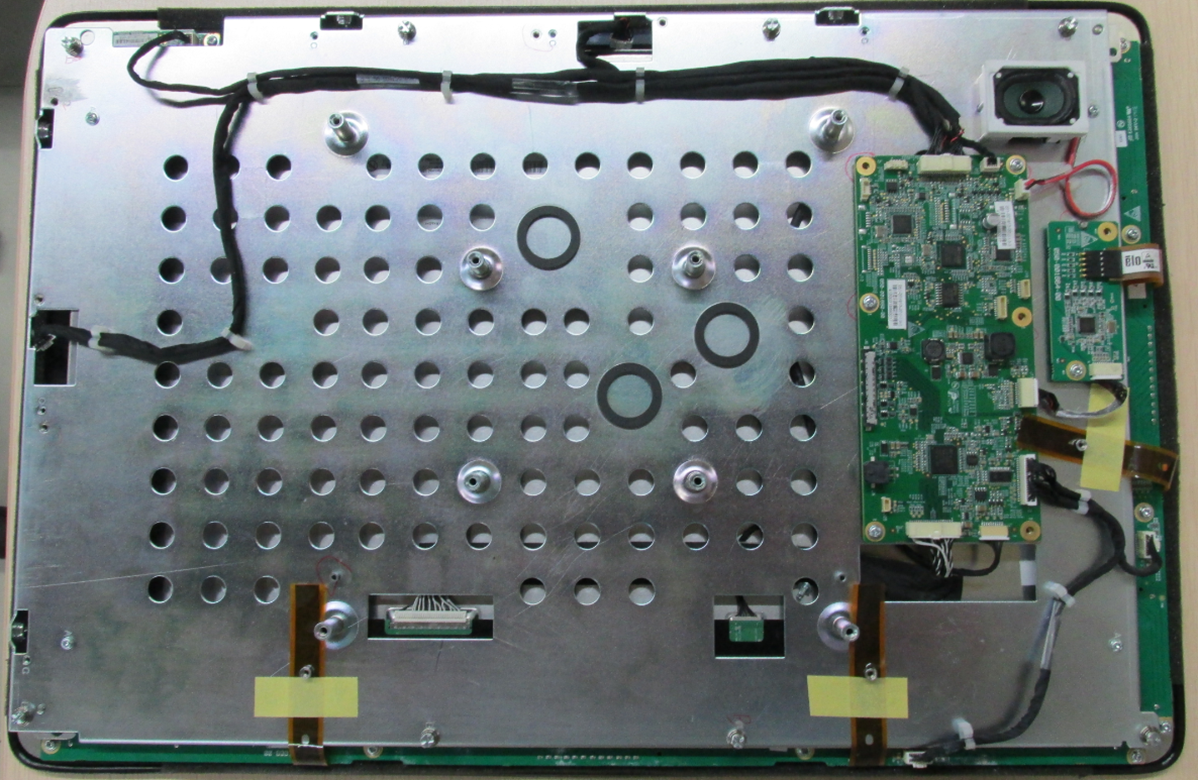

Внутреннее строение

На изображении ниже представлена структурная схема аппарата.

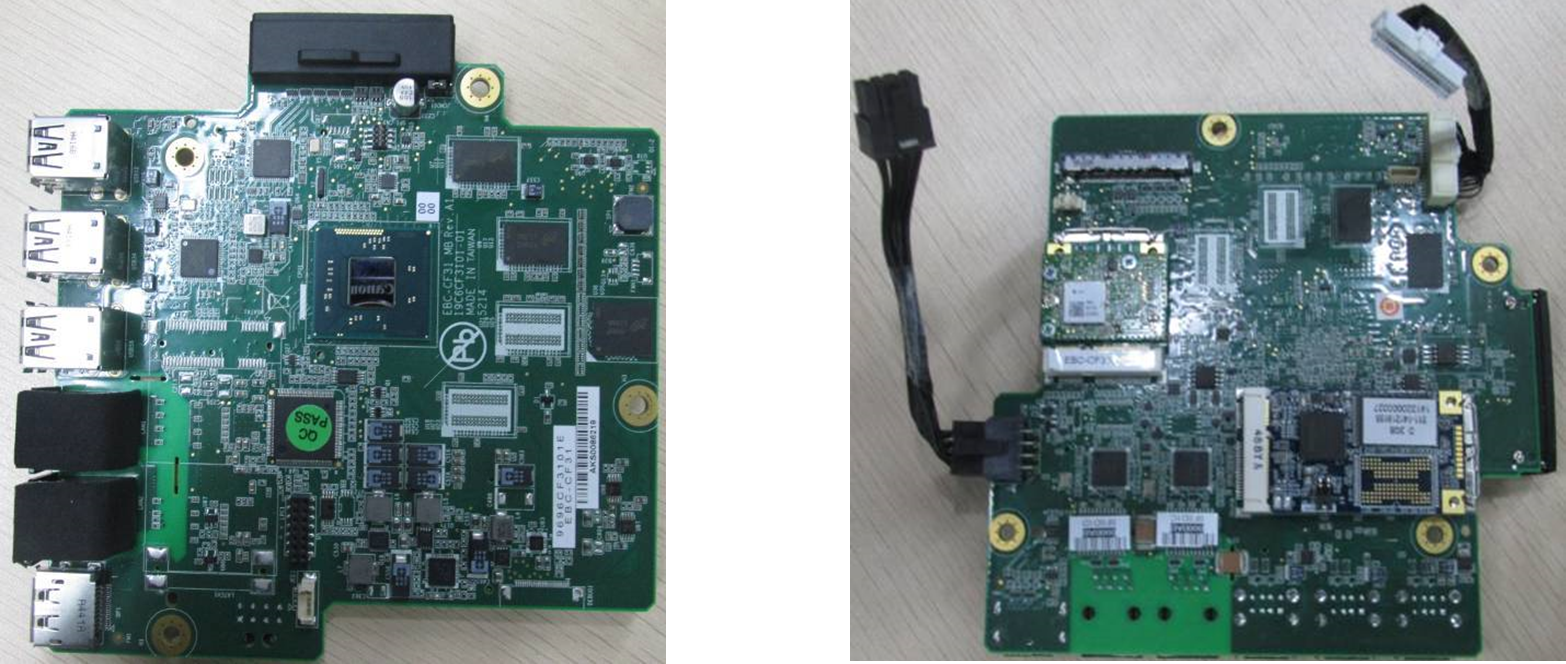

Материнская плата

Отвечает за управление системой, отображение, обработку и хранение данных.

На ней также размещены USB-разъем, сетевой разъем и DP-интерфейс.

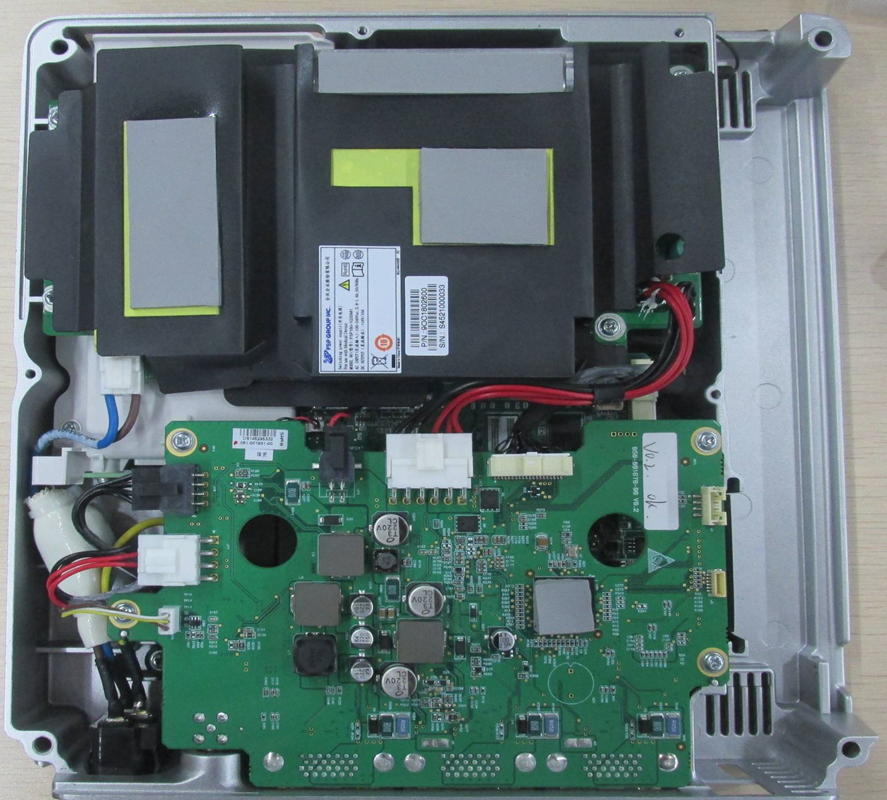

AC-DC и DC-DC

AC-DC преобразует входное напряжение 100-240 В в напряжение 16 В 10А постоянного тока.

DC-DC отвечает за управление источниками питания 12 В, 5 В, 3,3 В и Vbus, необходимыми для работы системы. Он контролирует запуск и выключение, а также управляет батареей.
