Как устроены Mindray Resona 6 и Resona 7 — Часть 2
Наш телеграм-канал: https://t.me/medfordservice
Внутреннее устройство

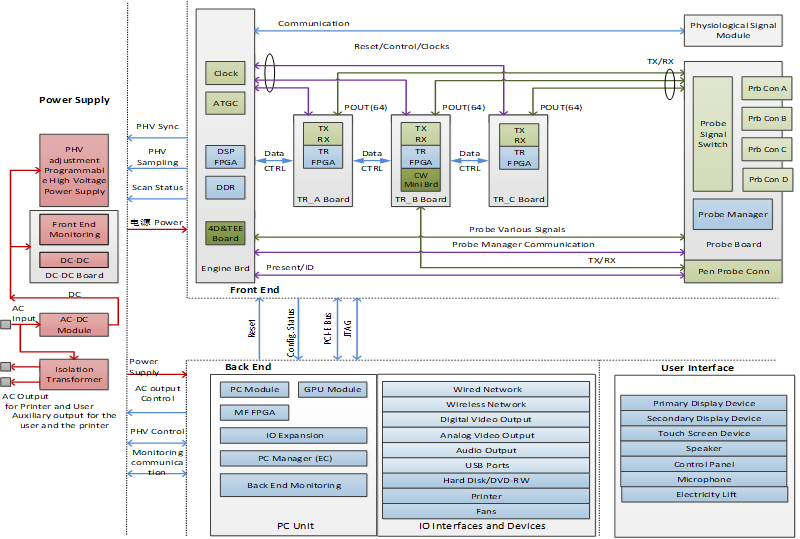

Ниже приведена структурная схема всего аппарата. Он делится на 4 части: Power Supply, Back End Unit, Front End Unit и User Interface.

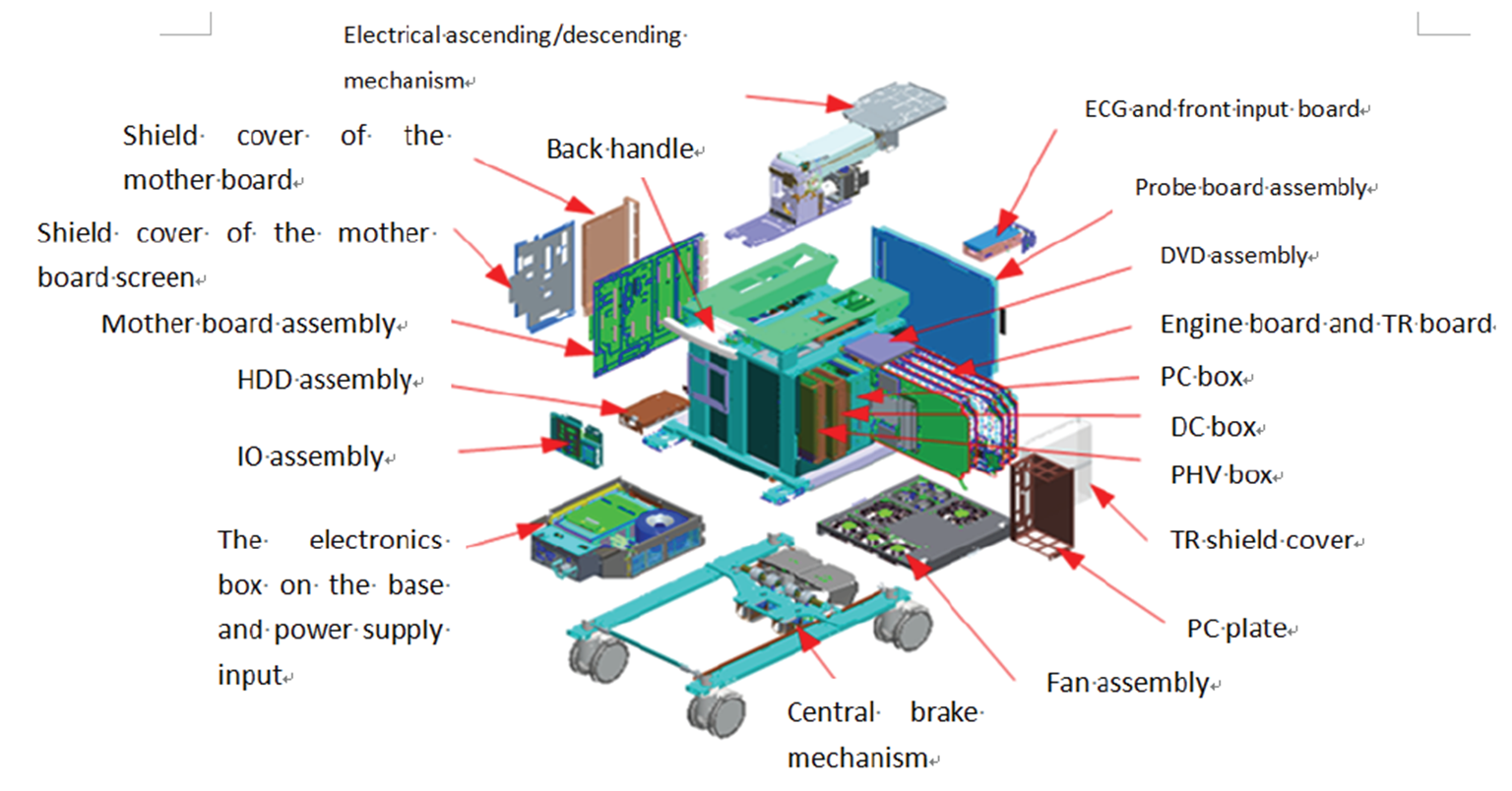

Как видно на взрыв-схеме, интересующие нас платы находятся справа.

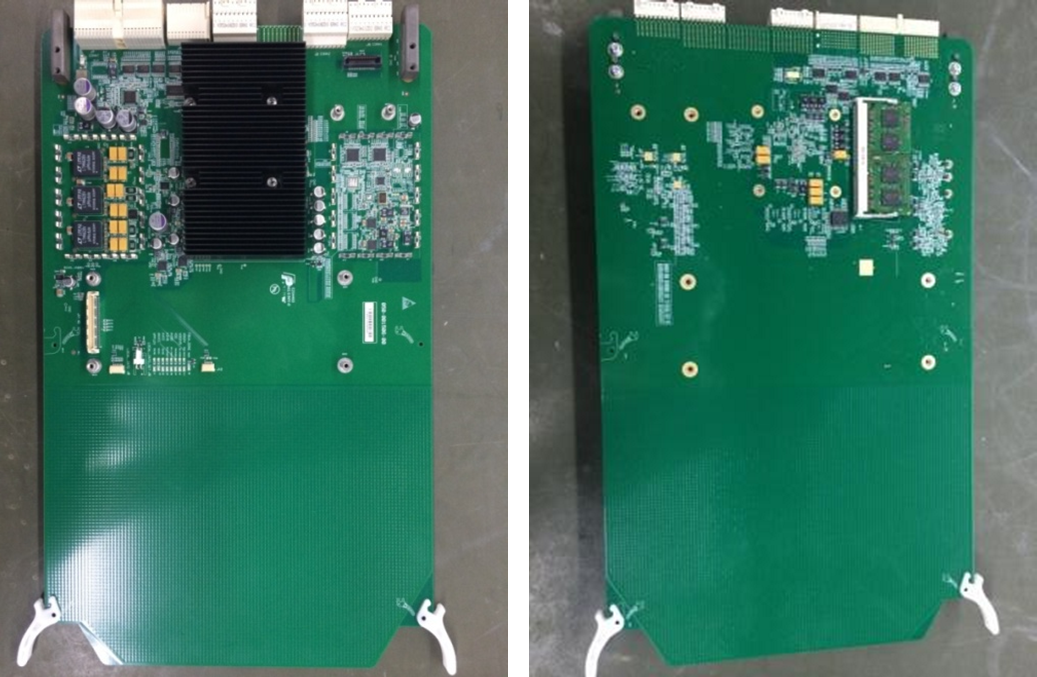

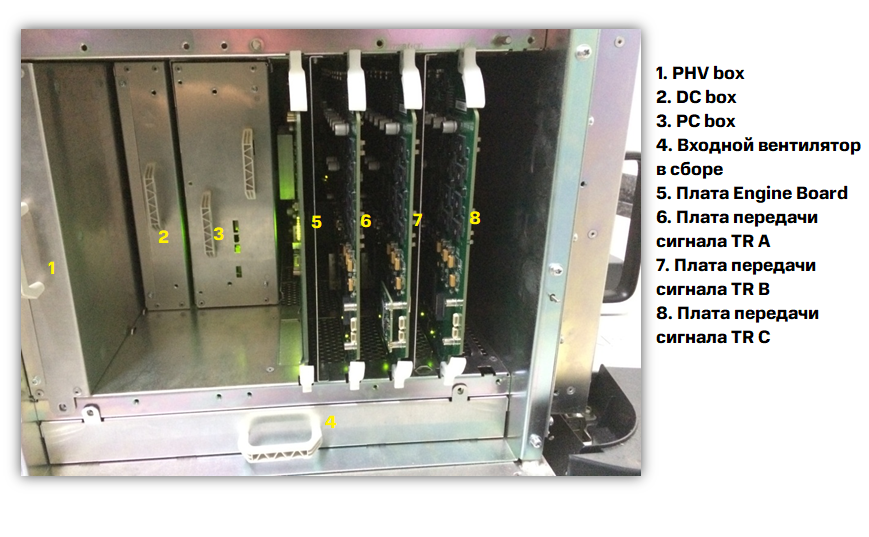

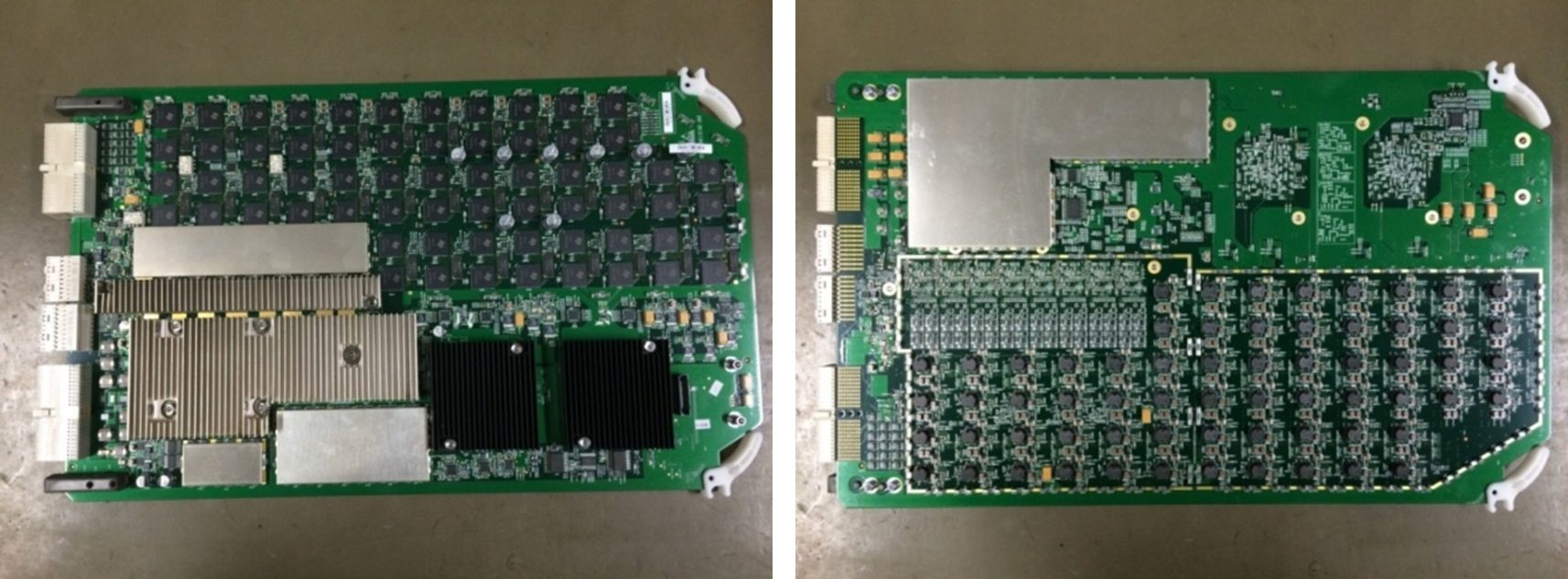

Заметно, что в аппарате есть 3 платы TR. Каждая из них обеспечивает передачу и прием по 64 физическим каналам. Плата CW всегда должна быть установлена на средней из плат TR, т.е. TR B.

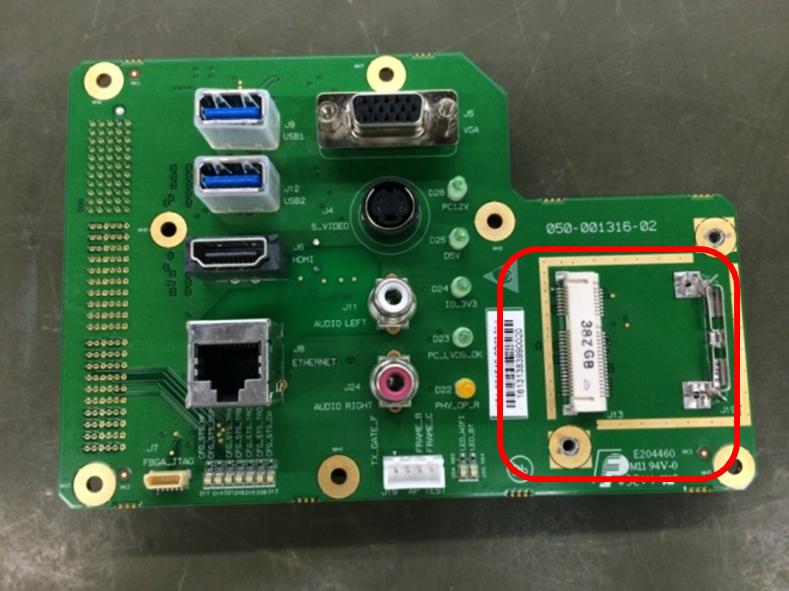

Ниже представлена плата Engine Board. Она обеспечивает функцию контроля и управления датчиками. На ней имеется слот для размещения 4D/TEE платы.
Также к Front-End части относится плата Probe Board и модуль ЭКГ.
Перейдем к элементам системы, относящимся к Back-End части.

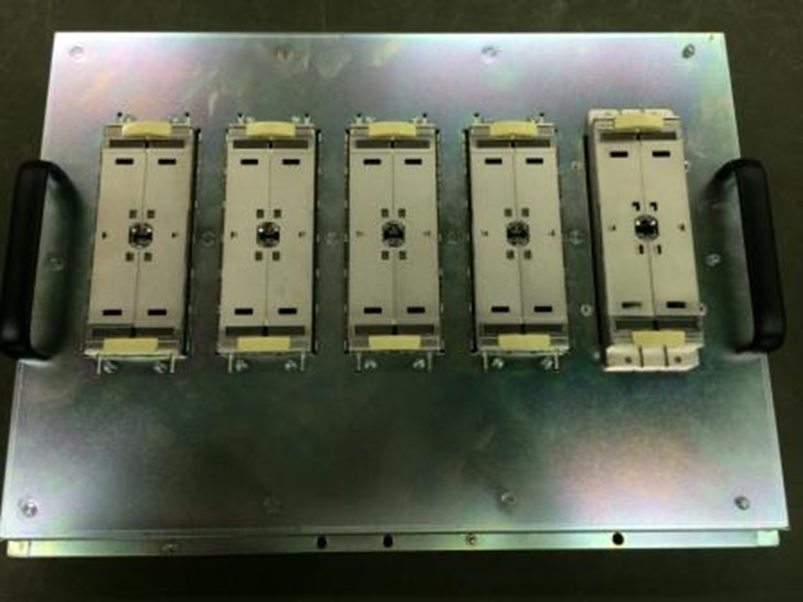

- DC box
- PHV box
- PC box

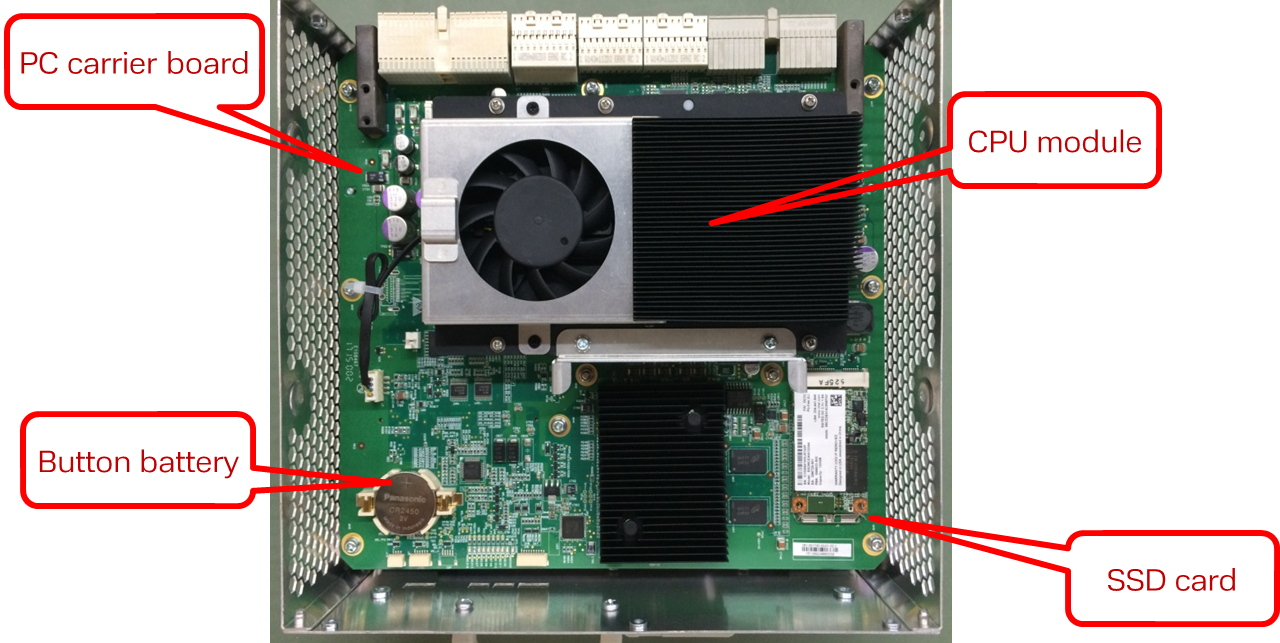

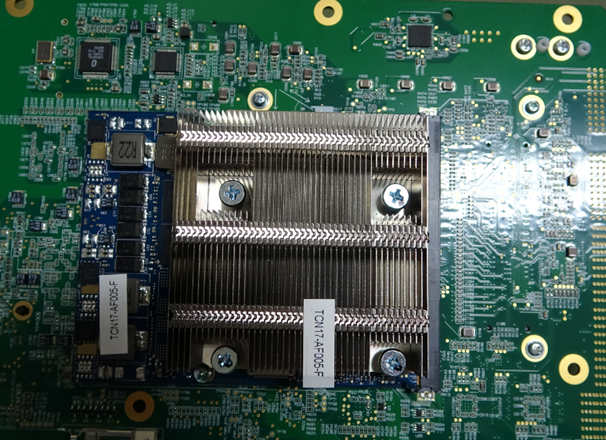

В PC боксе находятся модуль ЦП, память, а также несущая эти модули плата. На ней также находится процессор GPU, отвечающий за воспроизведение графики.

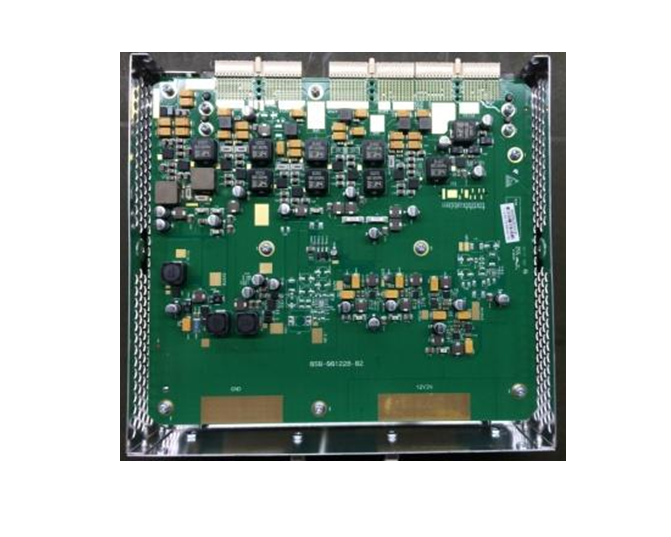

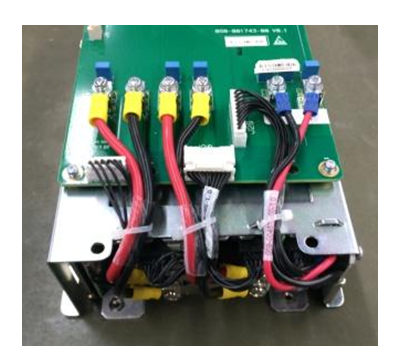

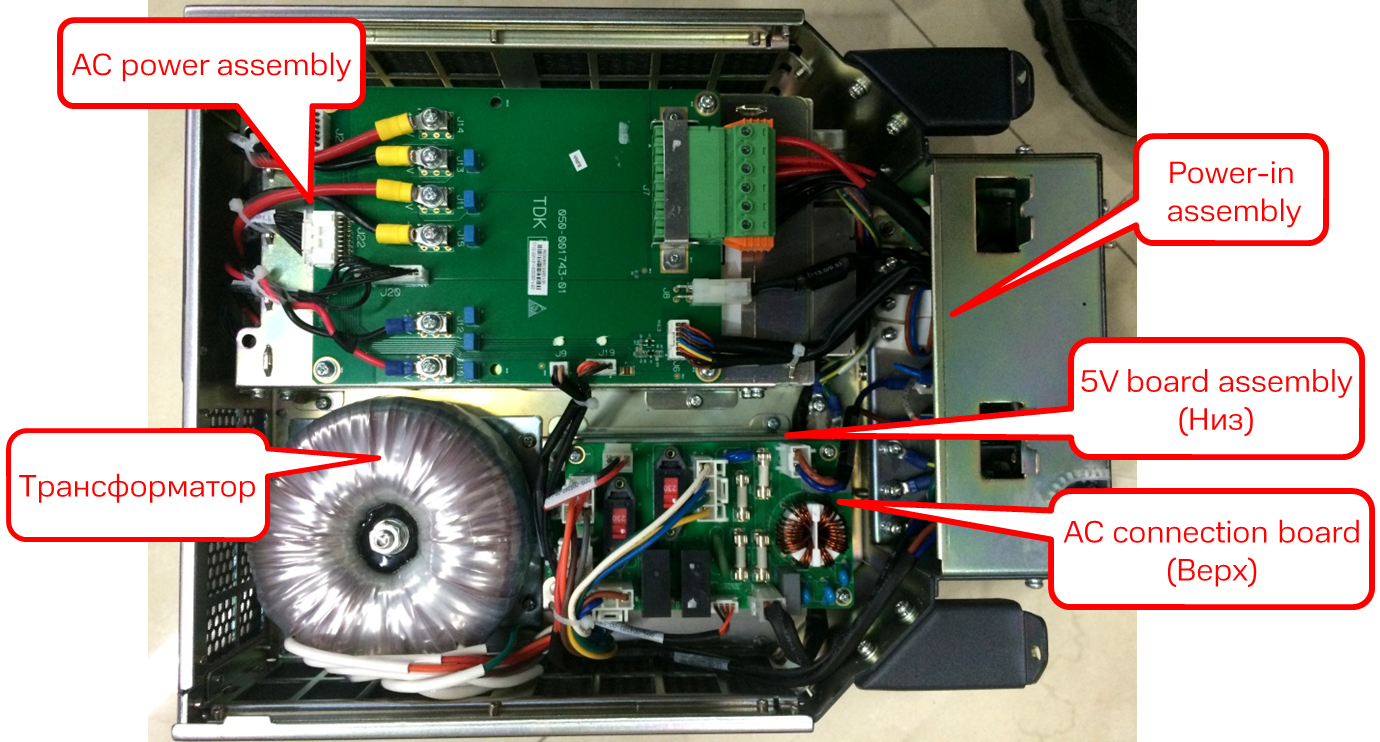

Взглянем на внутреннее строение Power Box
IO модуль и встроенный в него Wi-Fi модуль относятся также к Back-End.

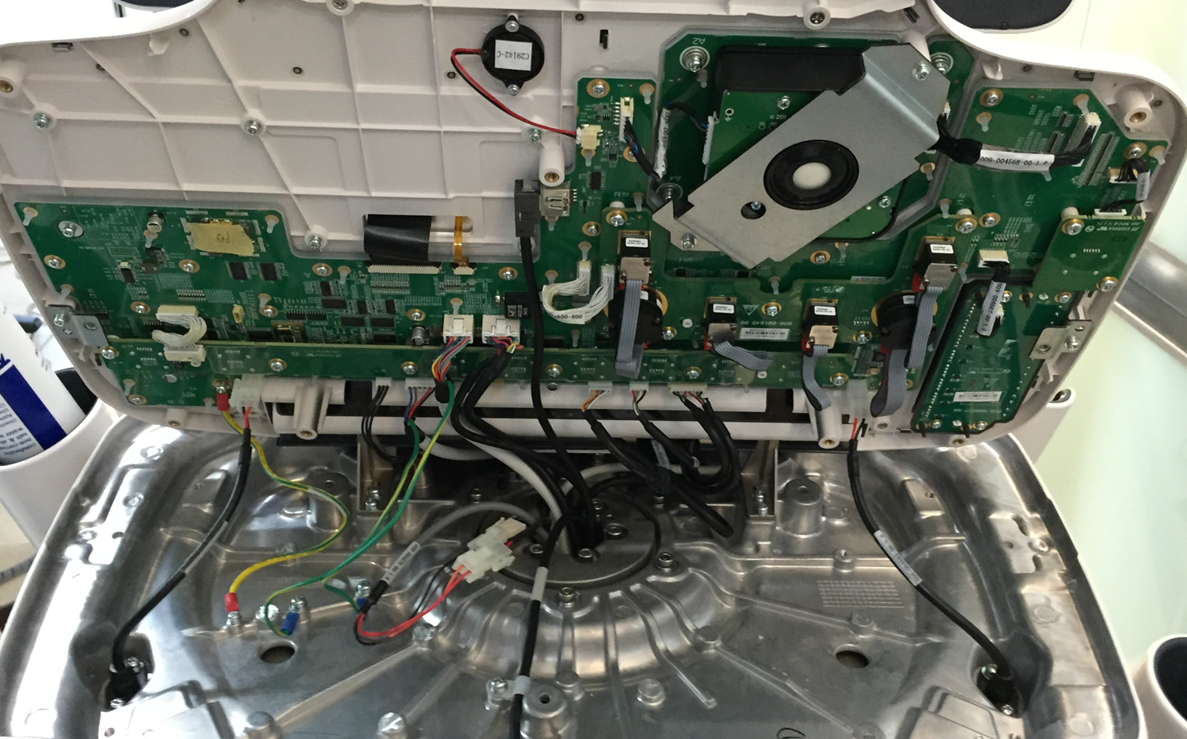

В конце немного затронем User Interface. К нему относится панель управления и все, что под ней, монитор и др. Подробнее это отображено на структурной схеме ниже.
