Как устроен УЗИ-аппарат Mindray Resona I9
Внутреннее строение
Начнем со структурной схемы аппарата. Составляющие вполне стандартные:
- Front-End и Back-End unit
- User Interface
- Power Supply Unit
Далее рассмотрим взрыв-схему аппарата.
Front-End Unit
В аппарате есть пять 260-контактных портов S-типа. Каждый порт датчика имеет матрицу в 128 элемента, соединенных с физическим каналом Main Unit. Датчики управляются Front-End блоком.
Перейдем к Main Unit. При снятии крышки передней панели он находится справа и вытаскивается с помощью поворотного фиксатора.

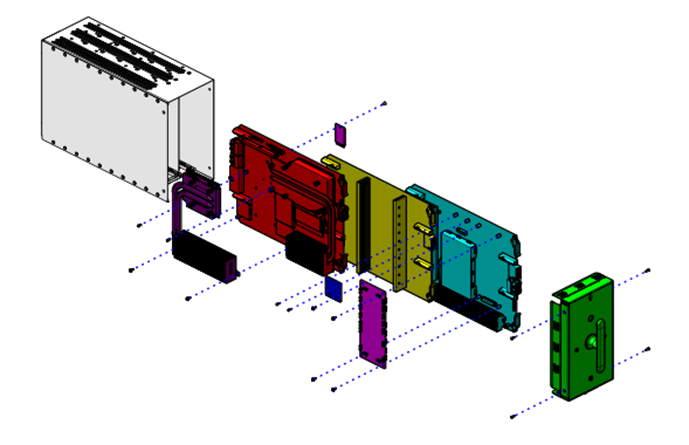

На взрыв-схеме:
- Бирюзовая - плата Front-End Board
- Желтая - плата PHV
- Красная - Digital Board + CPU (часть Back-End)
- Темно-фиолетовая - модуль GPU (часть Back-End)
- Фиолетовая - 4D&TEE Board
- Синяя - CW модуль
Плата Front-End отвечает за функции обеспечения низковольтного питания, поддержки 128 каналов передачи-приема сигнала, дискретизации сигнала от платы CW, а также поддержки карандашного датчика и др.
Далее на изображении верхняя плата - CW, нижняя плата - 4D&TEE
Плата PHV подает питание на схему передачи.
Немаловажным элементом фронтэнда является и ЭКГ модуль. Находится в одном узле с платой Probe Board.
Back-End Unit
В состав бэкендовской части входят:
- Digital Board + CPU
- Графический процессор GPU
- SSD
- HDD
- IO board
- Mother Board
В функции Digital + CPU входят поддержка CPU, модуля GPU, расширение порта ввода-вывода CPU, управление включением питания, общий внутренний мониторинг.
К Digital Board крепится модуль графического процессора.
Вся информация об операционной системе и ПО Doppler содержится на SSD накопителе на 128 Гб. Информация об исследованиях хранится на HDD носителе на 1 Тб. Он расположен с тыльной стороны аппарата за задней крышкой.
Перейдем к самому важному — материнской плате. Она также расположена с тыльной стороны.
1,2 - USB передней панели
3 - выход 12В на плату адаптера панели управления
4 - связь с контрольной панелью
5 - USB сигнал на плату адаптера панели управления
6 - HDMI порт главного монитора
7 - HDMI сенсорного экрана
8 - ЭКГ
9 - 12В к модулям за передней крышкой
10 - HDD сигнал
11 - питание HDD
12 - динамики
13 - микрофон
14 - дополнительный выход
15 - вход AC
16 - вентиляторы
Wi-Fi и 4G модуль также находятся на материнской плате, но их уже можно отнести к Периферийным устройствам.
1 - Wi-Fi модуль, 2 - 4G модуль
User Interface & Peripherals
В состав периферийных устройств входят:
- Панель управления
- Плата адаптера панели управления
- Маленькая клавиатура
- Сенсорный экран (15,6 дюймов Full HD)
- Монитор (23,8 дюйма Full HD)
- Wi-Fi и 4G модули
- Плата ввода-вывода
На изображении ниже показан вид контрольной панели снизу и ее составляющие.
1 - USB 3.0 к панели управления
2 - Type-C
3,4 - 12В к подогревателю геля справа и слева соответственно
5 - HDMI к монитору
6 - 12В к монитору
7 - 12В входные от материнской платы
8 - резервный порт
9 - плата питания и связи сенсорного экрана
10 - питание сенсорного экрана
11 - USB сигнал к сенсорному экрану
12 - USB сигнал к маленькой клавиатуре
13 - порт питания и связи панели управления
14 - связь с материнской платой
15 - USB связь с материнской платой
16 - HDMI к сенсорному экрану
Еще одним элементом периферии является маленькая клавиатура. Из паза ее можно достать, приподняв через специальное отверстие под панелью управления.
IO Board находится с тыльной стороны аппарата ближе к материнской плате.
Power Supply Unit
Перейдем, наконец, к системе питания аппарата. К ее элементам относятся:
1) Узел ввода мощности
2) Блок питания
3) Аккумуляторный модуль
Мы подошли к концу выпуска. Он получился довольно объемный, но мы рассмотрели каждую деталь аппарата. В аппарате Imagyn I9 все будет выглядеть аналогичным образом. Спасибо, что вы с нами! Читайте о других аппаратах, сервисе Mindray и не только в нашем Telegram-канале сервиса: https://t.me/medfordservice
