Как устроен УЗИ аппарат Mindray M7
Наш телеграм-канал: https://t.me/medfordservice
Mindray M7 - это один из самых успешных и узнаваемых аппаратов среди портативной линейки Mindray. Он успел снискать к себе любовь и уважение многих специалистов УЗИ за то, что совмещает в себе простоту управления, широкий функционал и высокую диагностическую точность. Мы, инженеры, любим его за легкость в обращении и ремонте.
На первый взгляд он идентичен с его младшей моделью М5, и отчасти это так и есть. Некоторые из компонентов этих моделей взаимозаменяемы (но не все), например, корпусные детали, плата датчиков Probe Board или плата постоянно-волнового допплера CW. Принципиальное отличие аппаратов в диагностическом классе. М7 имеет более высокий экспертный уровень и улучшенную визуализацию. В отличие от Mindray M5 аппарат также имеет большее количество датчиков для различных пациентов (от новорожденных до взрослых).
Внутреннее устройство Mindray M7
Перейдем к внутреннему устройству аппарата. Ниже приведены структурно-функциональная схема и принципиальная схема аппарата.

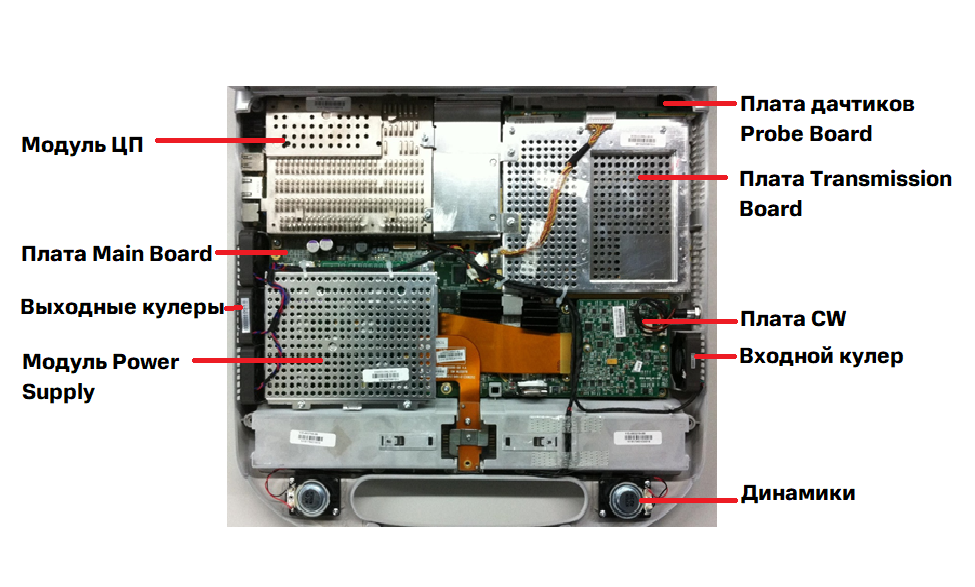

Если заглянуть внутрь аппарата, то все напоминает Mindray M5 из прошлых статей.
Mindray M7 и M5 повторяют друг друга визуально и компонентно. Однако в М7 появляется плата 4D.
Список внутренних компонентов
В основной блок (main unit) входят:
- Main Board (основная плата).
- Front End или Ultrasound System (ультразвуковая часть): принимает ультразвуковой сигнал, усиливает, обрабатывает его, а также управляет процессом сканирования и передачи данных в Back End часть аппарата.
- Back End или PC System (компьютерный блок): используется для постобработки полученных ЭХО данных и вывода их на экран (LCD), позволяет взаимодействовать с пользователем и управлять периферийными устройствами.
- Power module (модуль питания): используется для обеспечения нормальной работы системного питания, обеспечения штатного выключения прибора, режима ожидания и бездействия.
На основной плате (Main Board) предусмотрены соединительные порты для следующих модулей:
- Transmission Board (плата передачи ЭХО сигнала): передает сигнал с задержкой фокусировки.
- Control Panel Board (плата панели управления): подключается через USB-шину, служит для управления системой с клавиатуры и запуска аппарата. Следовательно эта плата инициализируется до Back End (компьютерный блок).
- CPU Module (модуль ЦП): по своей сути это компьютер, он связан с Back End.
- Probe Board (плата датчиков): используется для подключения датчиков или разветвителя датчиков на три порта.
- CW Board (плата CW): используется для обработки аналогового сигнала CW (постоянно волновой доплер) и обработки сигнала карандашного датчика.
- 4D Board (плата 4D): активирует режим реконструкции 3D-изображения во времени, позволяет использовать объемный конвексный датчик.
- LCD adjust controller board (плата управления экраном): управляет яркостью и контрастностью LCD экрана. Меняется вместе с экраном.
- Накопитель. В версиях системы V.09.00.00 и выше может быть оснащен 128GB SSD + 1TB HDD. В версиях до - только HDD.
Модули расширения (peripheral extension modules):
- Transducer Extension Board (плата расширения датчиков): используется для поддержки 3 портов датчиков. Только два из них активные.
- I/O Extension Module (модуль ввода/вывода): используется для расширения портов, а именно USB, VGA, RCA (тюльпаны), TRC (jack) для подключения микрофона и BNC для подключения аналогового принтера.
- USB ECG Module (модуль ЭКГ).
- USB Footswitch (ножной переключатель): используется для управления фризом и печатью нажатием ноги.
- USB Video Capture Module (модуль видеозахвата): используется для захвата видео через USB-порт.
- Правый и левый динамики.
Система питания (Power system), система управления питанием и фильтрацию на основной плате (Main Board):
- Power Supply Board (плата питания): используется для подачи питания на ультразвуковую систему.
- Battery Connection Board (плата подключения батареи)
- Battery (батарея): в системе 2 шт.
- EDC external direct current (внешний блок питания AC to DC)
