Как устроен УЗИ-аппарат Mindray DC-80
Наш телеграм-канал: https://t.me/medfordservice
Дорогие читатели.
Мы приступаем к обзору стационарных УЗИ-аппаратов Mindray. В этом выпуске мы расскажем об относительно новом для российского рынка медтехники аппарата — Mindray DC-80.
Внешний вид системы
Внешне аппарат очень похож на снятый с производства DC-8, принципиально расположение главных узлов не изменилось. Однако восьмидесятка в разы превосходит восьмерку по железу. Mindray DC-80 может составить конкуренцию таким системам, как Voluson S8/ S10, Logiq S7, Affinity 70, Medison HS70A и т.д.
Рассмотрим, чем отличается DC-80 от предшествующей его модели.
Чем отличается
DC-80 оснащен монитором 23.8 дюймов с Full-HD разрешением и IPS матрицей. Диапазон регулировки высоты панели управления составляет от 790 мм до 990 мм, а размер пространства для коленей вполне свободный — до 290 мм.
Панель управления может вращаться, подниматься и опускаться, а угол поворота может достигать 90 градусов.
Изменился и сенсорный экран. Изображение стало четче, и он больше не встроен в панель управления.
Его можно регулировать на 51 ° - 81°. Экран поддерживает до 10 касаний и работу в медицинских перчатках. Изменился его формат: теперь его диагональ 13.3 дюйма, разрешение 1280x800.
Изменения коснулись и руки монитора, теперь дисплей может перемещаться в пространстве более плавно.
Внутреннее устройство
При разборе Mindray DC-80 расположение внутренних модулей не изменилось.

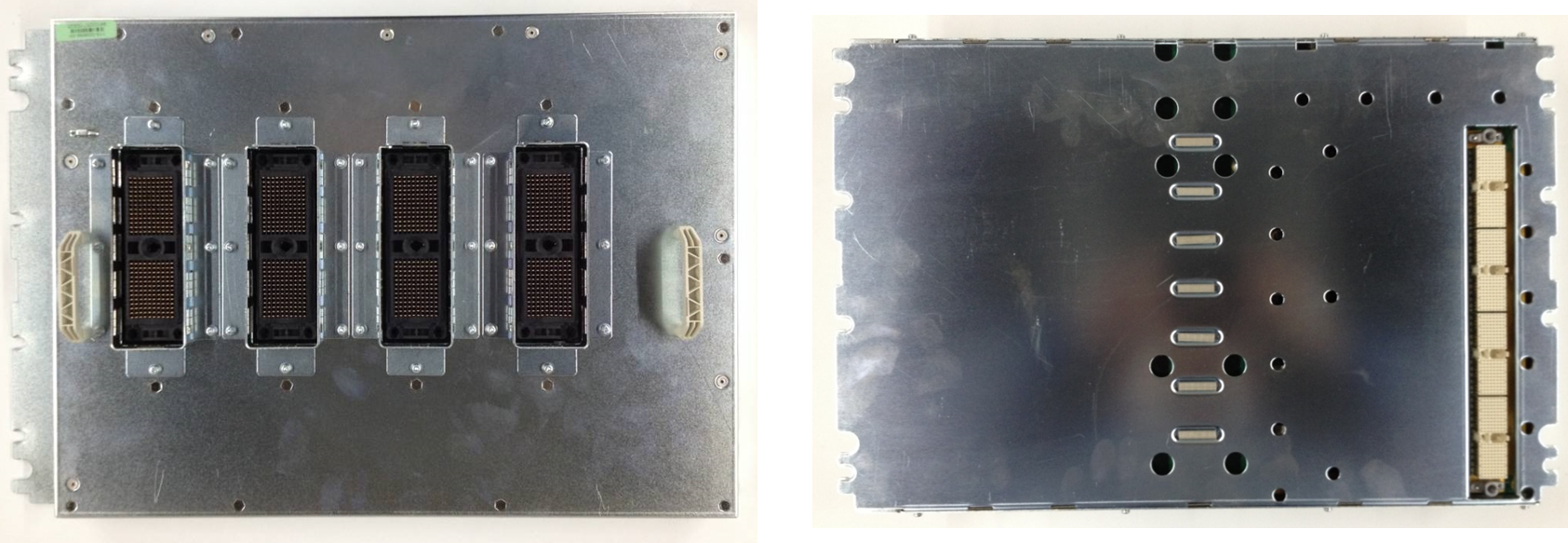

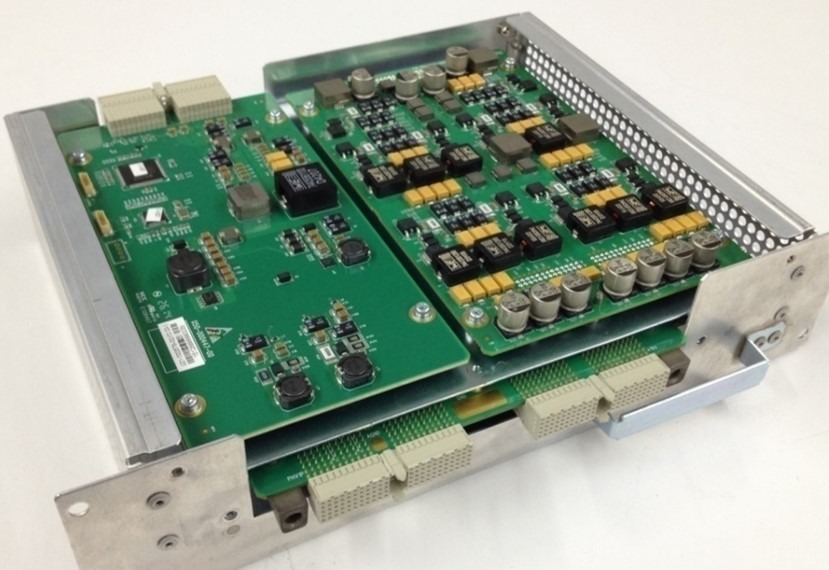

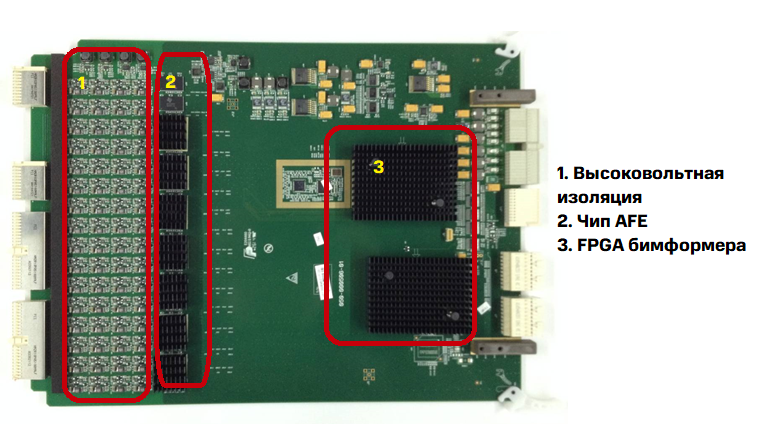

Сняв боковую панель, мы видим привычную, как и в предыдущей версии аппарата, "книжную полку" из плат. Это Front-End Unit
В передней части аппарата располагается похожая плата Probe Board.

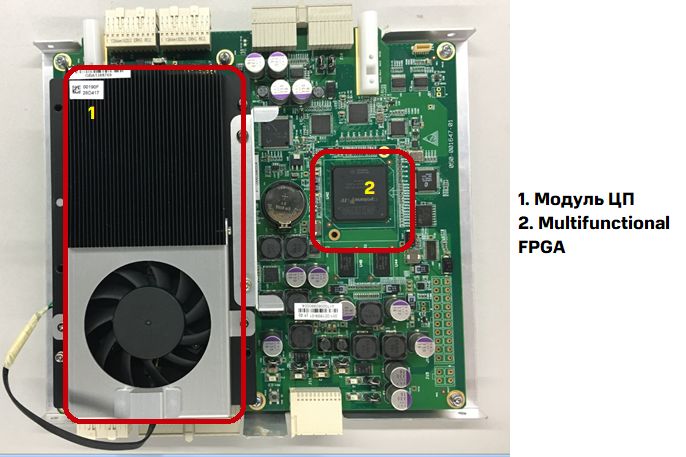

Модуль Back-End как и в предыдущей версии остался прежнего расположения и Г-образной формы.
