Как устроен УЗИ аппарат Mindray DC-70 Pro X-Insight
Наш телеграм-канал: https://t.me/medfordservice

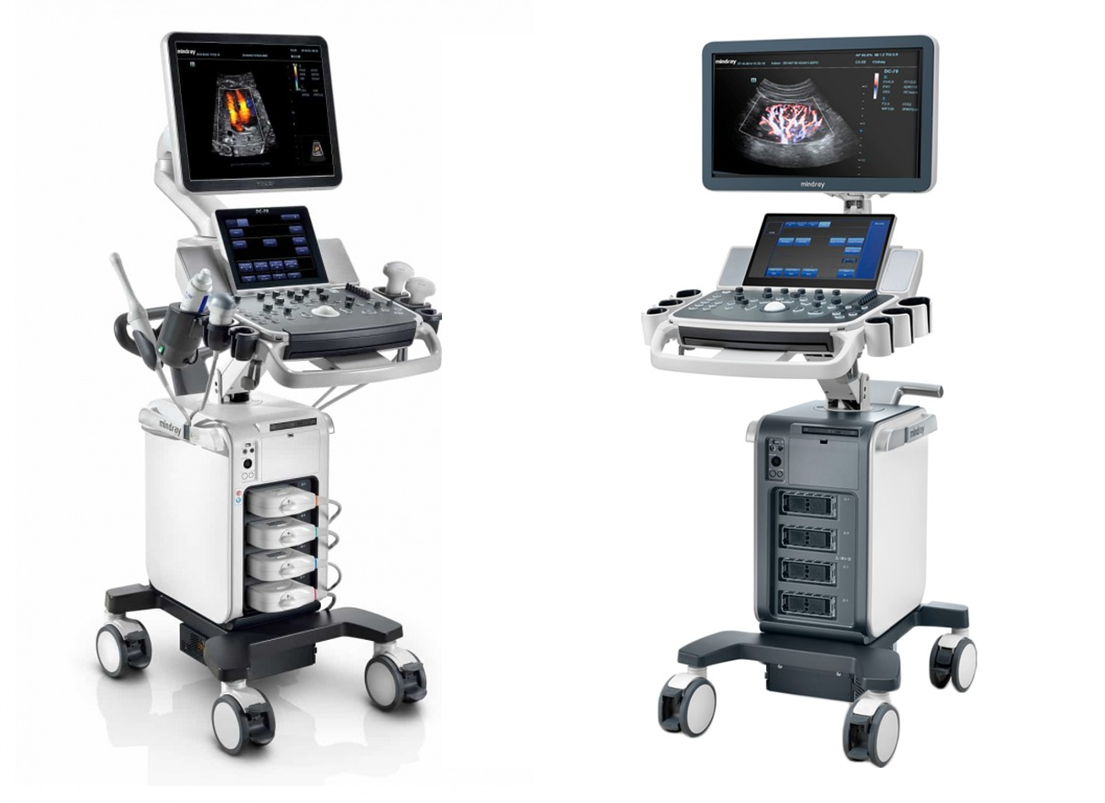

Внешний вид аппарата
Линейка стационарных аппаратов DC от Mindray хорошо себя зарекомендовала на российском рынке, и она постоянно модернизируется. Так, на замену обычной семидесятке пришел когда-то DC-70 Pro X-Insight. В этом выпуске речь пойдет именно о нем.
Он позиционируется наравне с такими аппаратами как Voluson S8, Logiq P9 и Affiniti 50.
Качество визуализации на DC-70 Pro X-Insight впечатляющее.
Отличительной особенностью новой семидесятки является наличие монокристаллических датчиков.
Других отличительных особенностей новой версии не много, но и не мало:
- Широкоформатный Full HD монитор 23,8 дюйма
- Сенсорный экран 13,3 дюйма
- Платформа X-Insight, лучшее качество визуализации и скорость работы во время исследований
- Корпус в обновленном цвете
- Другая ручка для транспортировки
Расположение внутренних модулей такое же как и у семидесятки старой версии.
Внутреннее строение

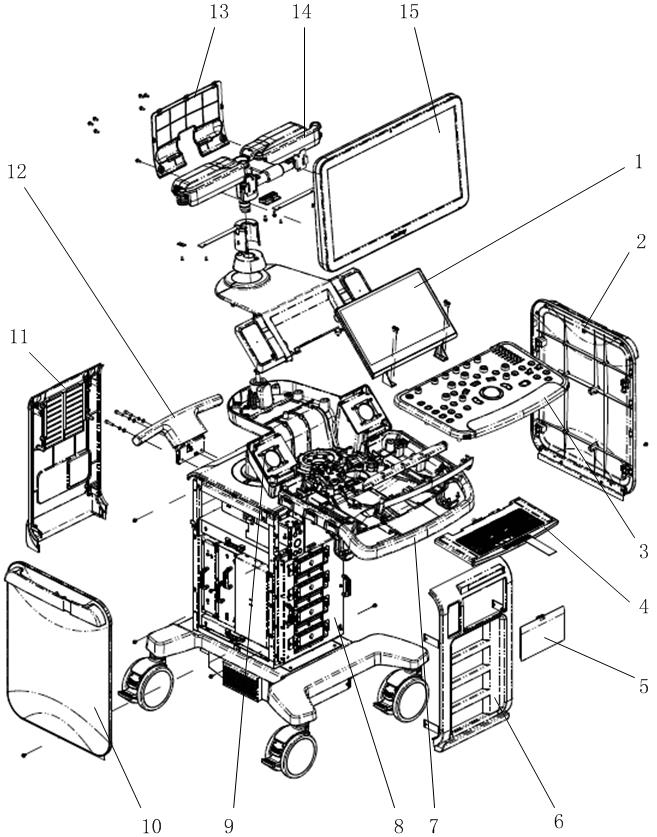

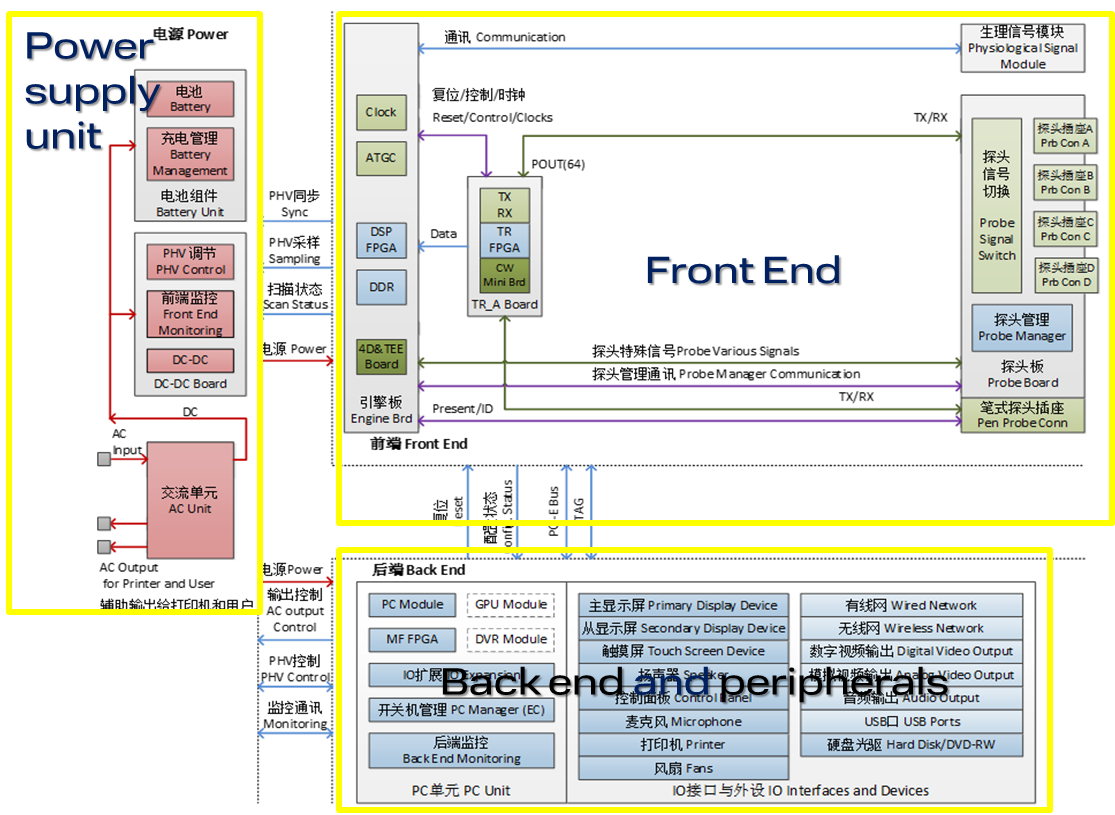

На изображении ниже приведена схема устройства DC-70 Pro X-I

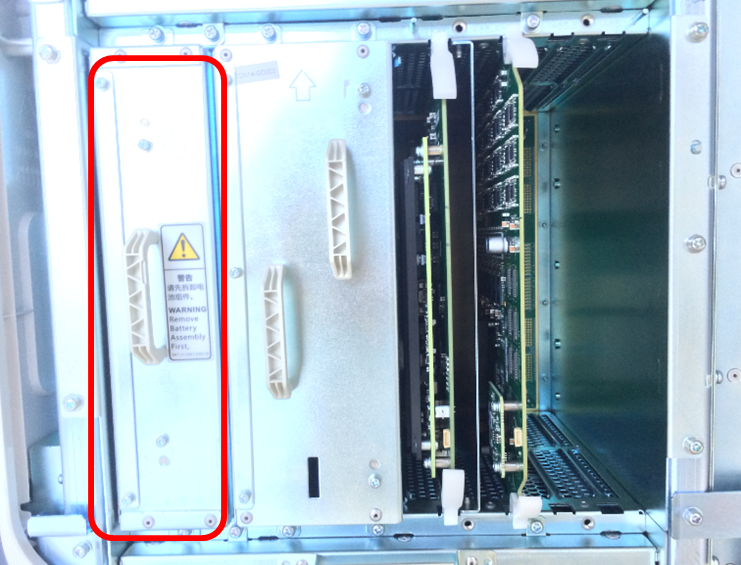

Все как и у всех УЗИ аппаратов. Чтобы добраться до внутренностей аппарата, необходимо снять боковые стенки. Нужно выкрутить винт снизу под стенкой и аккуратно потянуть ее вверх относительно пола.
Front-End Unit
В состав фронта входит:

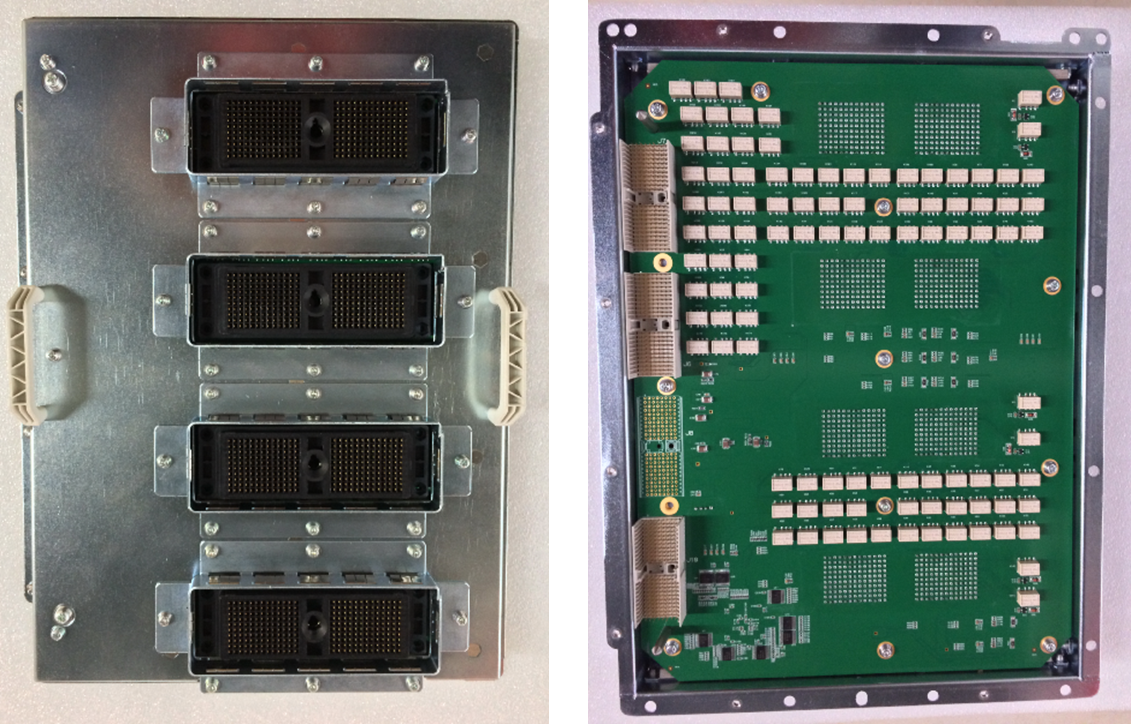

- Плата Probe board

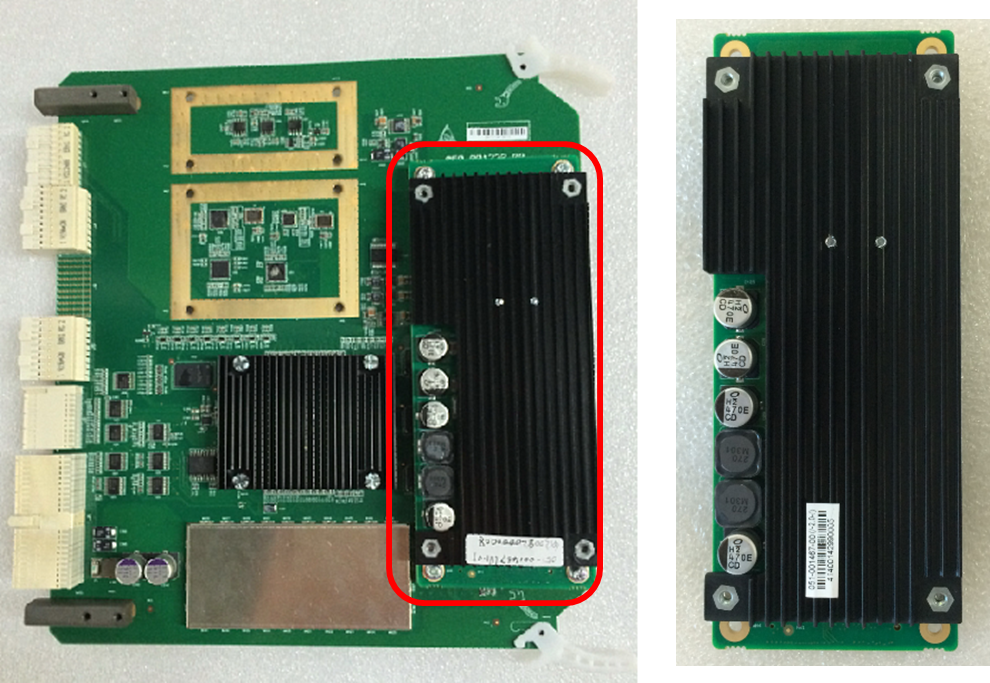

- Плата Engine board

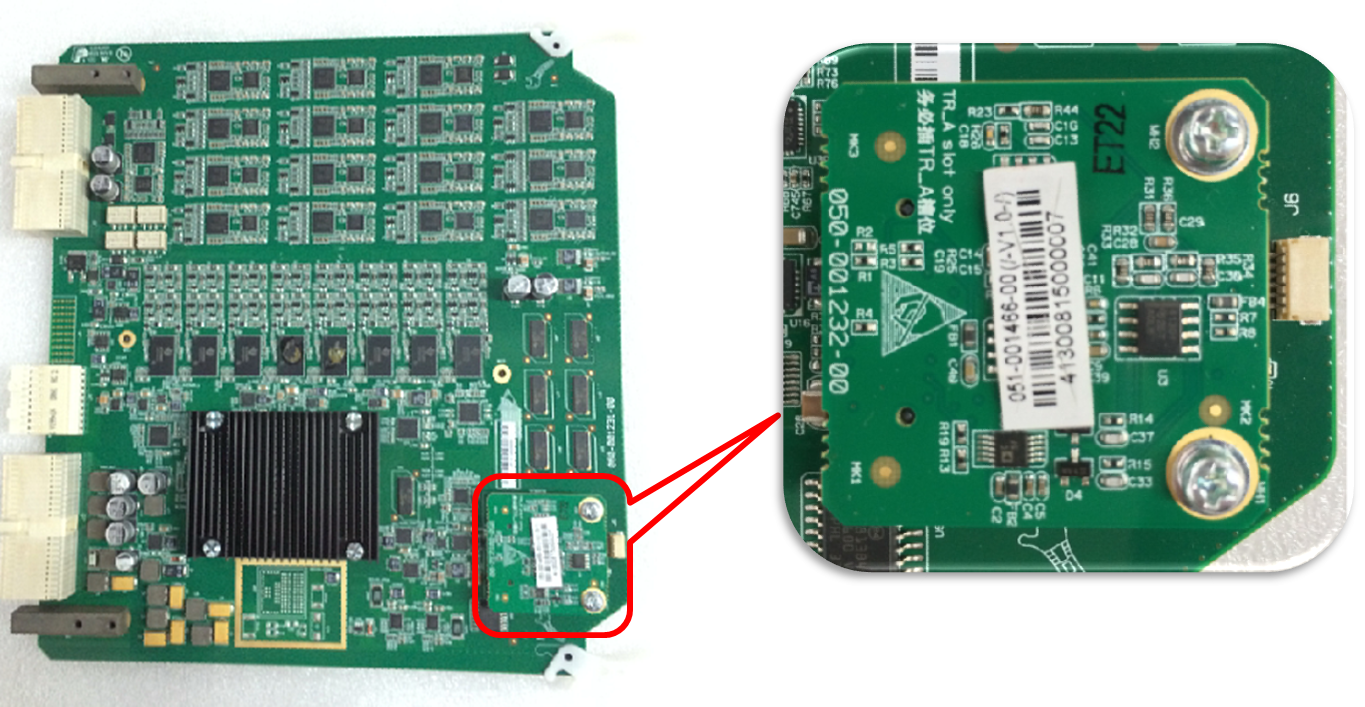

- Плата TR
- Плата CW
- 4D&TEE
Back-End Unit
В состав бэк-части входят

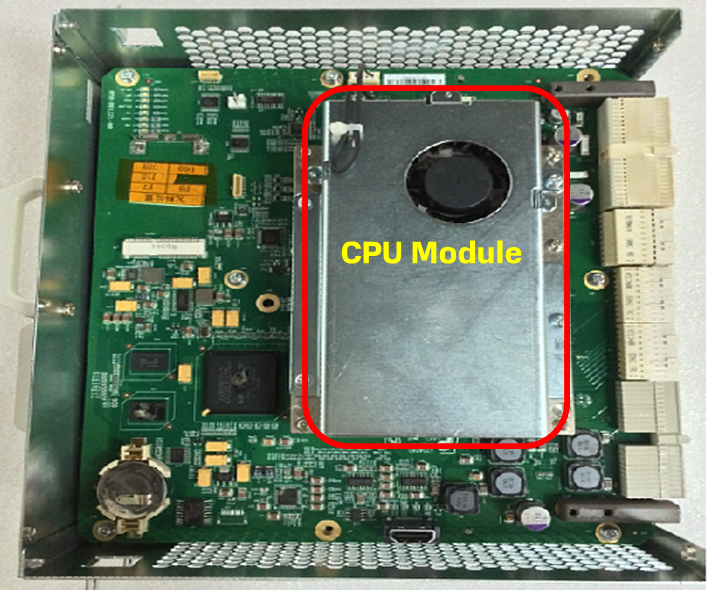

- PC carrier board
- PC модуль
- Графический процессор GPU

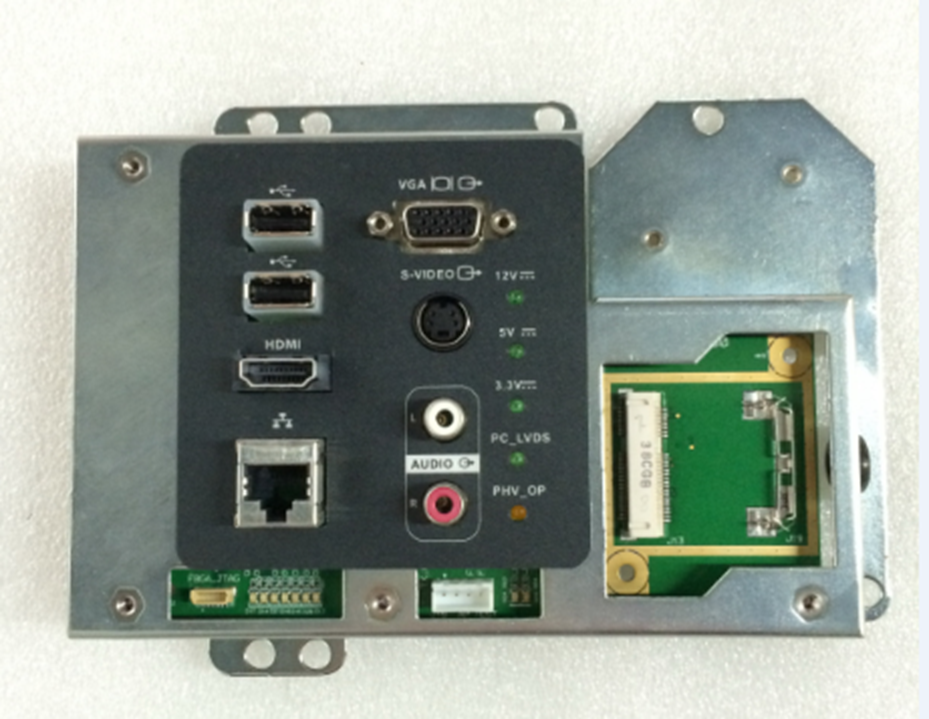

- IO board

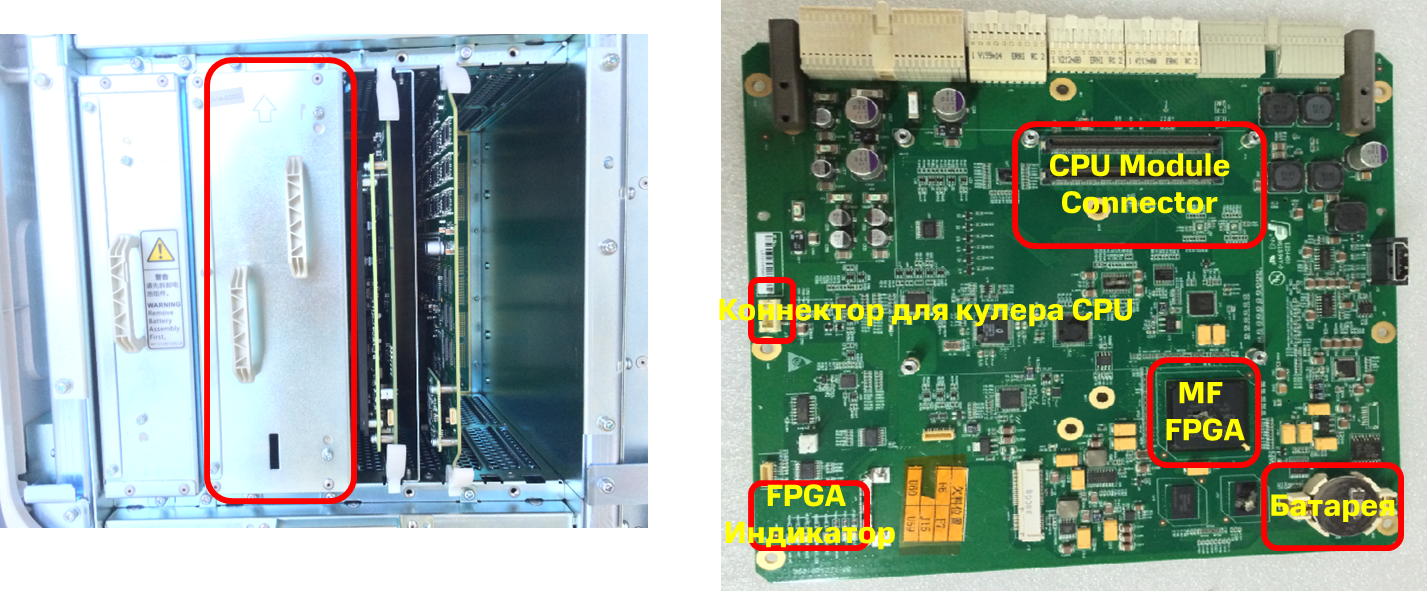

- Материнская плата
То, без чего DC-70 Pro X-Insight не был бы иксинсайтом — это графический процессор. В качестве сопроцессора внутреннего блока обработки модуль GPU в основном используется для совместной обработки изображений при обработке изображений 3D / 4D. Он реализует 3D / 4D визуализацию вместе с модулем CPU.
1 - USB
2 - Порт сенсорного экрана
3 - Порт монитора
4 - Порт питания HDD
5 - DVD-RW
6 - Порт принтера
7 - Порт микрофона
8 - Порт динамика
9 - ЭКГ модуль
10 - Сигнал панели управления
11 - Питания панели управления
12 - 12В к сенсорному экрану
13 - 12В к монитору
14 - Коннектор батареи
15 - AC Aux Output
16 - Коннектор AC-DC
17 - 12В входное питание
18 - Заземление
Peripheral & User Interface
К устройствам пользователя в новой семидесятке относятся:

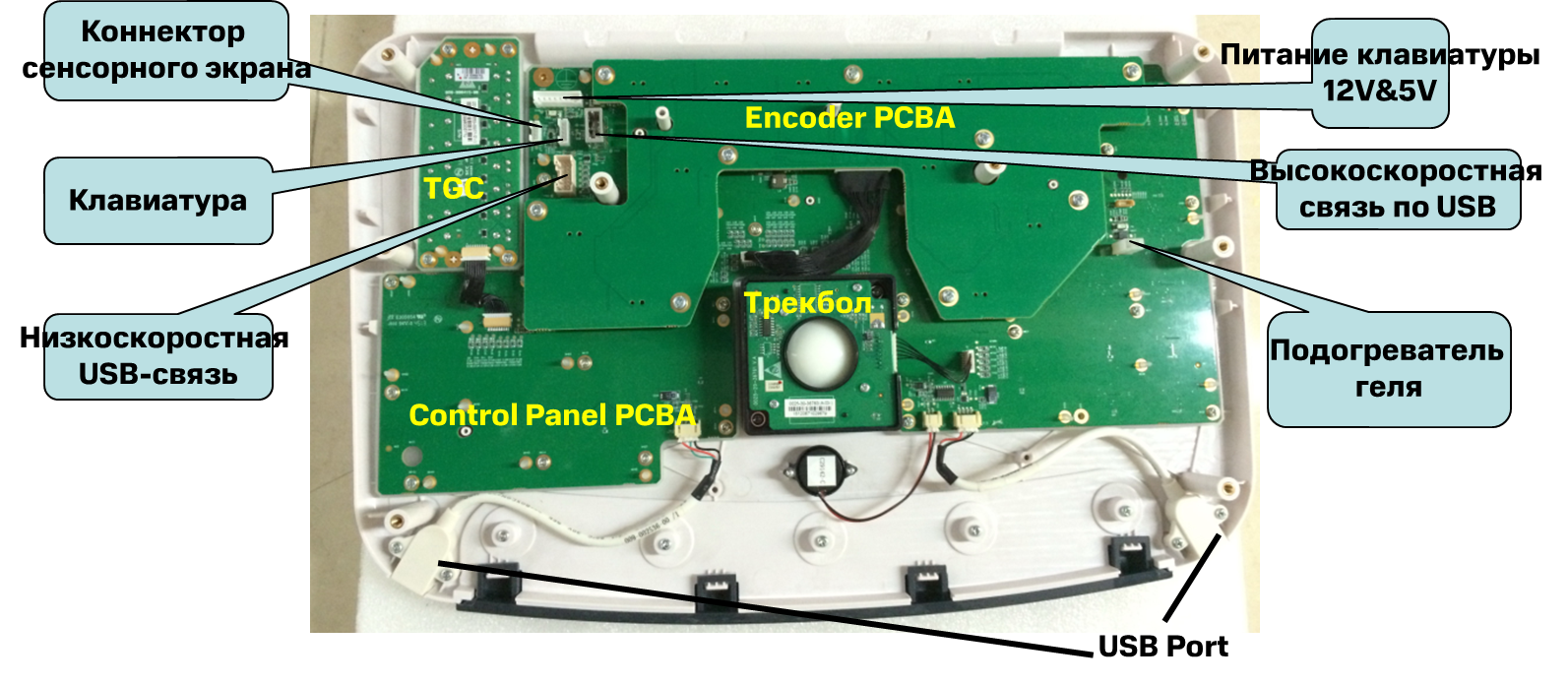

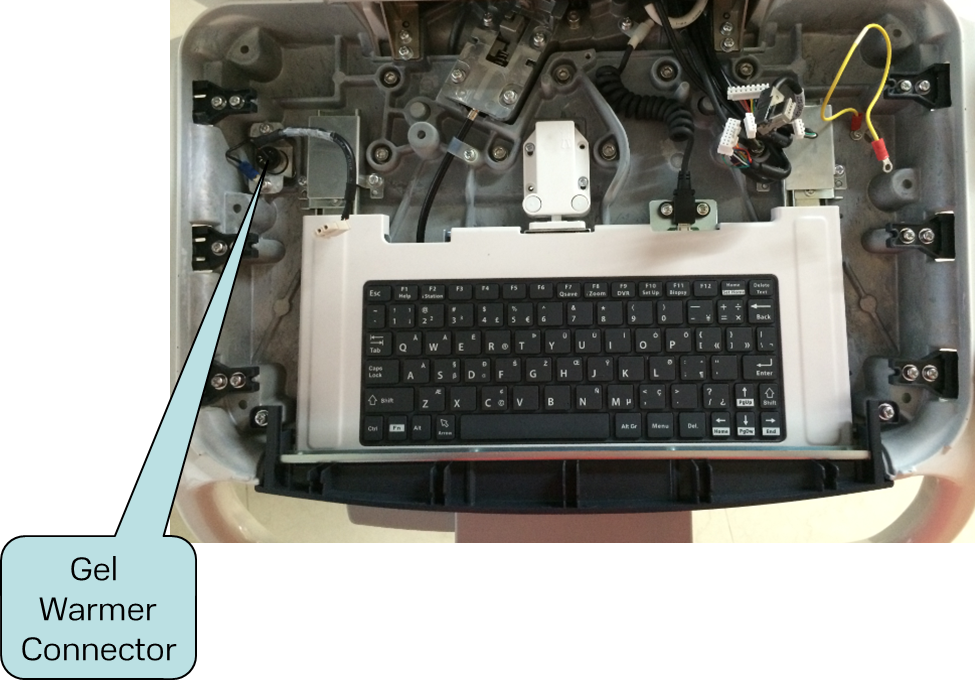

- Панель управления
- Сенсорный экран
- Экран монитора

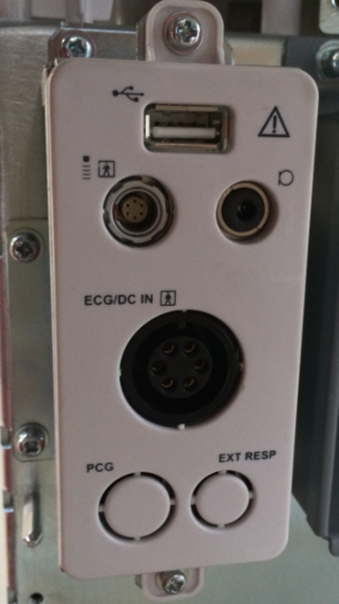

- ЭКГ модуль

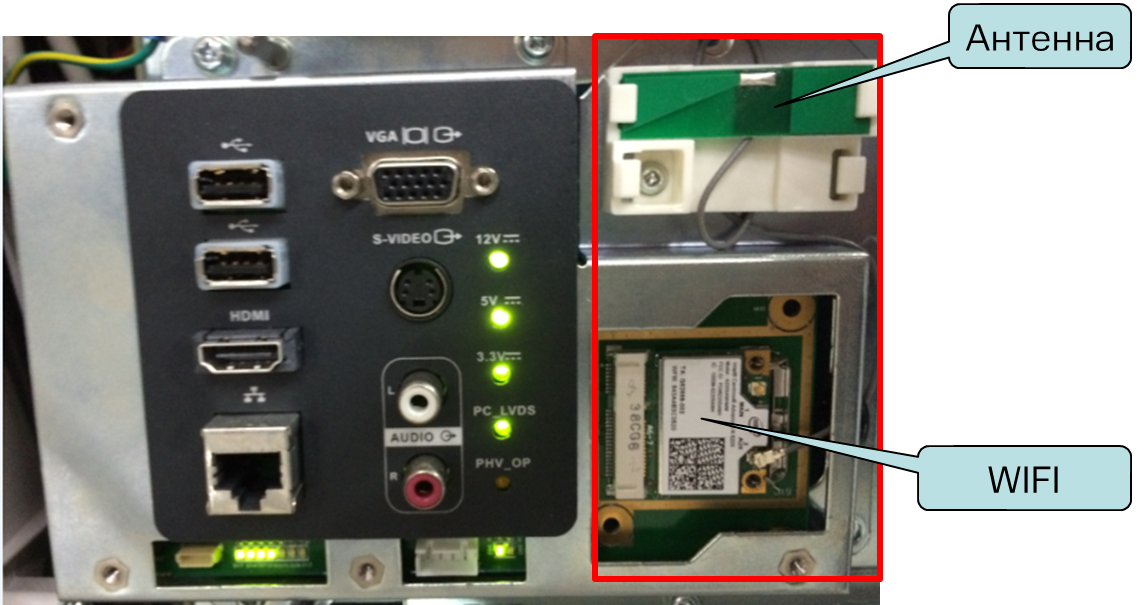

- Wi-Fi модуль
Power Supply Unit
- Нижний блок питания

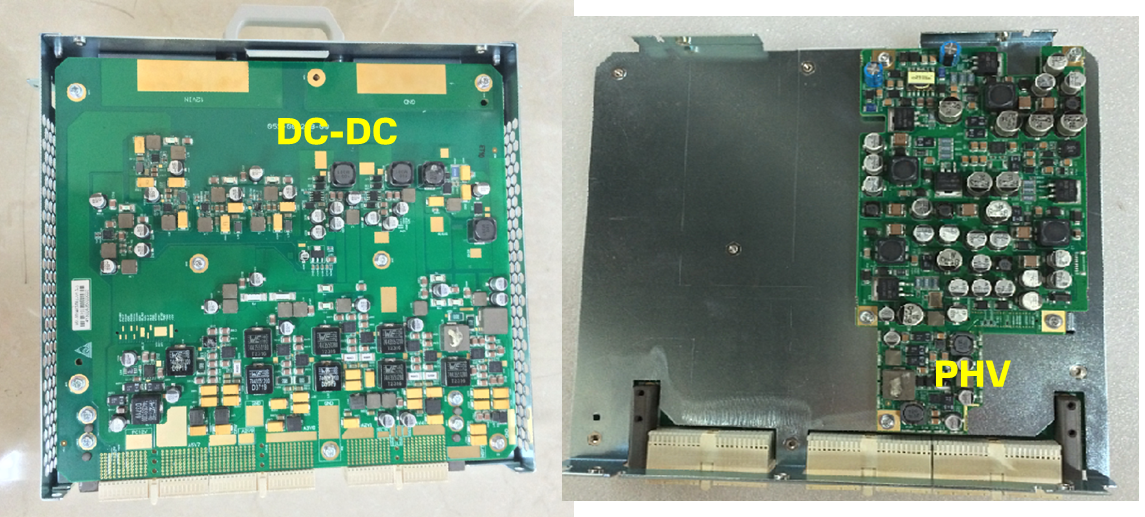

- DC-DC board
- PHV Board
- Батарея (опционально)
