Как устроен монитор пациента Mindray Benevision N1
Наш телеграм-канал: https://t.me/medfordservice
Содержание:
- Внешний вид монитора пациента
- Внутреннее строение
Внешний вид монитора пациента

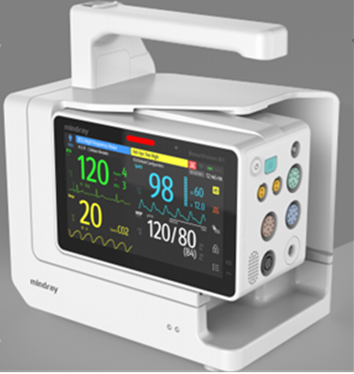

Benevision N1 — это самый маленький монитор из серии Benevision. Он пришел на место снятого с производства Beneview T1. Несмотря на свои размеры, он многофункционален. Он предназначен для непрерывного мониторинга пациента во время транспортировки, а также в стационаре. Таким образом его можно использовать в самых непростых условиях.
Перейдем к характеристикам. Монитор имеет дисплей диагональю 5,5 дюймов и углом обзора 160°. Батарея обеспечивает работу в течение 8 часов (при стандартной конфигурации прибора). Монитор защищен стандартом IP44, что означает защиту от пыли и влаги, и так как он является еще и транспортным монитором, то может выдержать падение с небольшой высоты без ущерба.
N1 может быть использован в различных ситуациях: в режиме дублирования на внешний монитор, синхронизации с другим стационарным монитором N-серии или независимо в режиме прикроватного монитора. Также N1 он может работать как мультипараметрический модуль. Для всего перечисленного необходимо иметь соответствующие дополнительные устройства.
Внутреннее строение

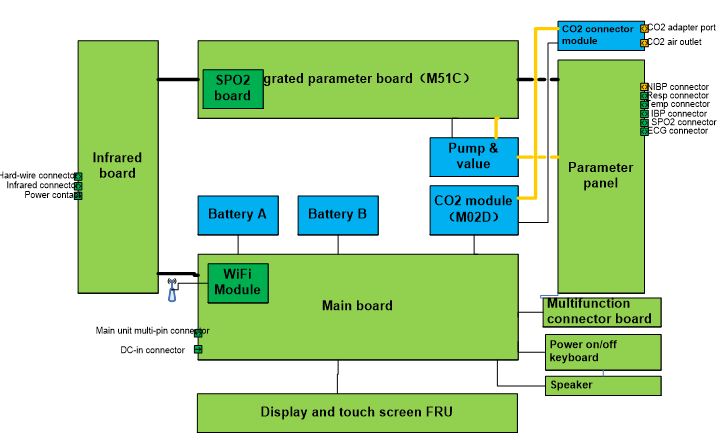

Рассмотрим структурную схему монитора пациента.

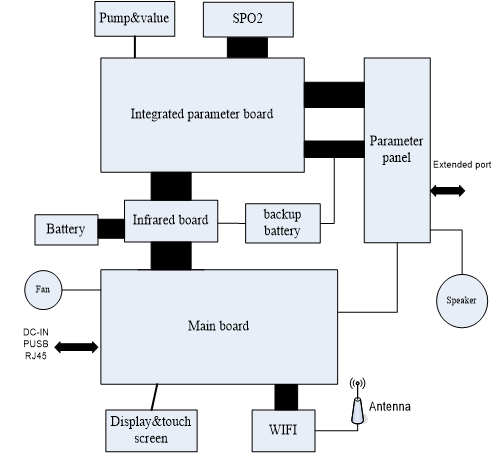

Она немного отличается от Beneview T1. На изображении ниже структурная схема от монитора T1.

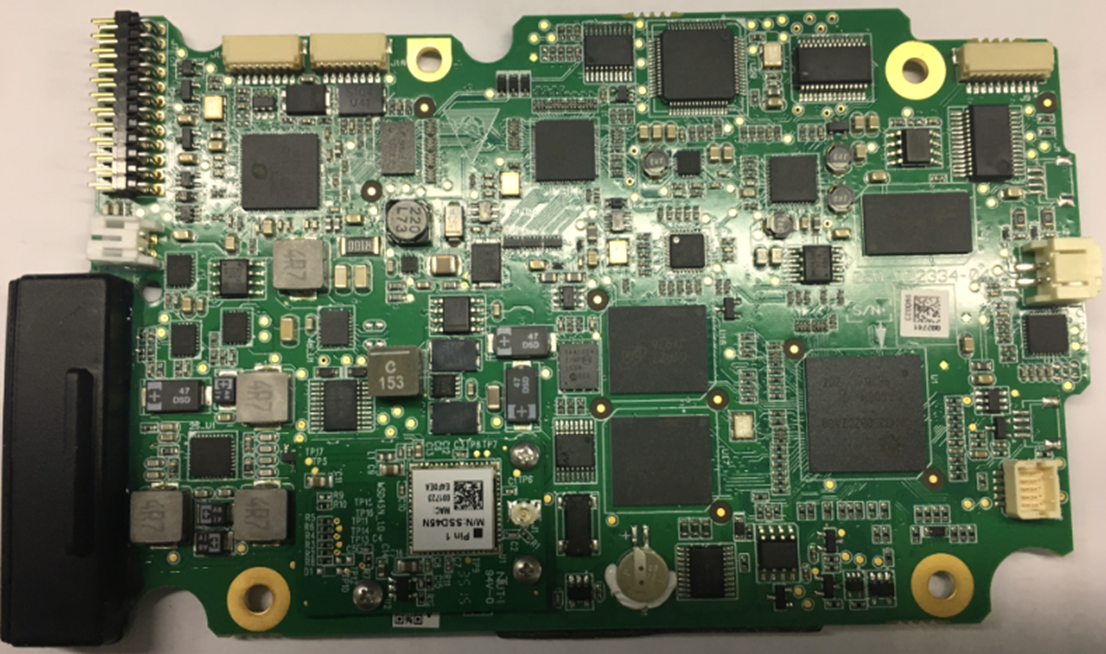

Перейдем к "сердцу" N1 - материнской плате. К ее функциям относится:
- Поддержка драйвера дисплея
- Поддержка драйвера сенсорного экрана, драйвера VGA, аудиодрайвера
- Управление лампой тревог
- Обеспечение связи проводной сети и Wi-Fi
- Хранение данных
- Преобразование DC-DC
- Управление питанием (включение / выключение питания, мониторинг состояния)
- Управление батареей
Встроенная плата измерения параметров
- Параметры измерения ЭКГ и соотв.
- Измерение SpO2 (поддержка Mindray, Masimo и Nellcor SPO2 через инфракрасную плату)
- Измерение НИАД
- Измерение температуры в 2-канальном режиме
- 2-канальное измерение ИАД
- Вывод синхронизации дефибрилляции
- Связь с основной платой
Плата инфракрасной связи
Плата инфракрасной связи реализует инфракрасную/проводную связь и передает сигналы между многопараметрической платой и материнской платой.

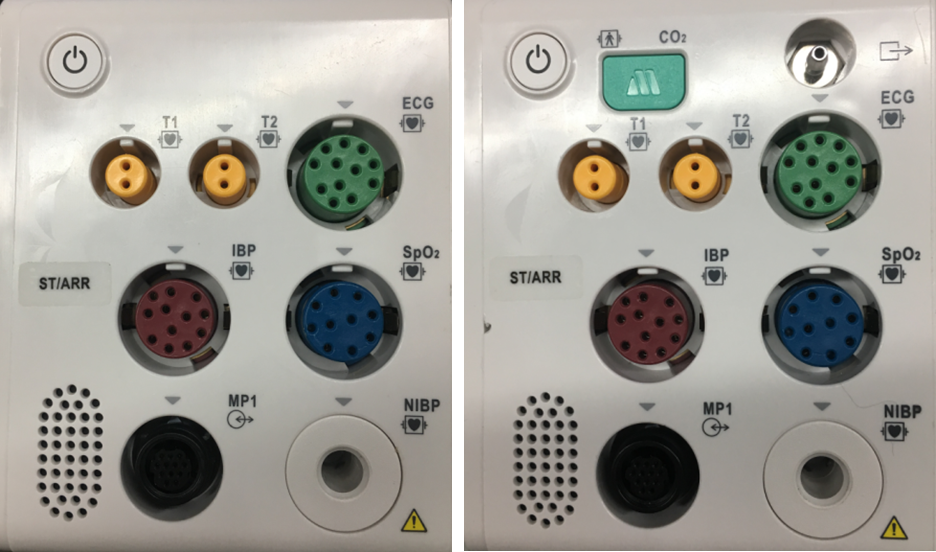

Панель с разъемами для измерения параметров
На изображении справа есть адаптер для CO2.
