Как устроен УЗИ-аппарат Mindray DC-28
Наш телеграм-канал: https://t.me/medfordservice

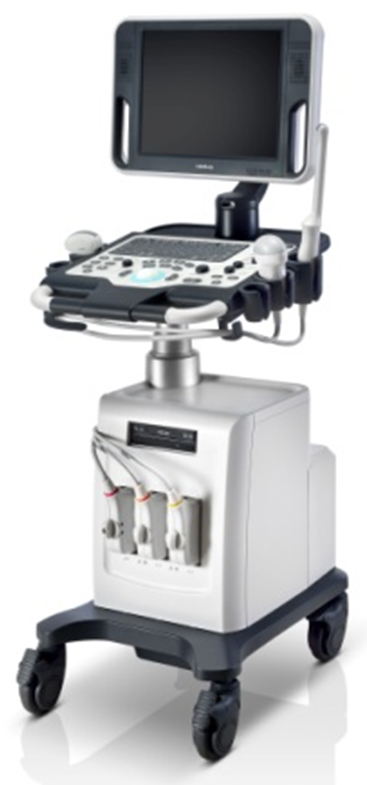

Итак, DC-28 является моделью из бюджетной линейки. Он представляет из себя простой аппарат со всеми базовыми функциями: PW, PSH, тканевая гармоника c фазовой инверсией, iClear, iBeam, iTouch, iZoom. В целом, эту модель часто можно встретить в маленьких частных кабинетах УЗИ.

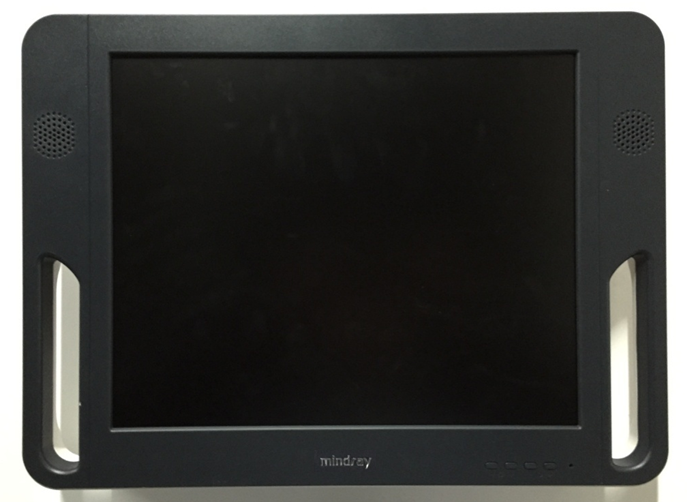

Он также оснащается жестким диском на 1 Тб, монитором 17 дюймов и DVD-приводом и портами USB.
У аппарата всего 3 разъемами для датчиков. Для аппарата доступно 8 датчиков:
35C50P, 3C5P, 6C2P - конвексные
75L38P, 7L4P, 7L5P - линейные
6CV1P - внутриполостной
2P2P - секторный фазированный датчик

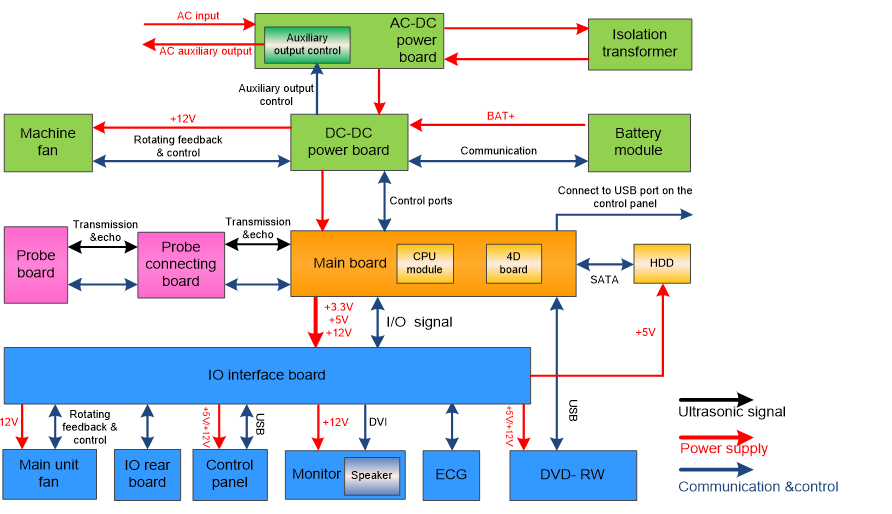

Перейдем к структурной схеме аппарата:

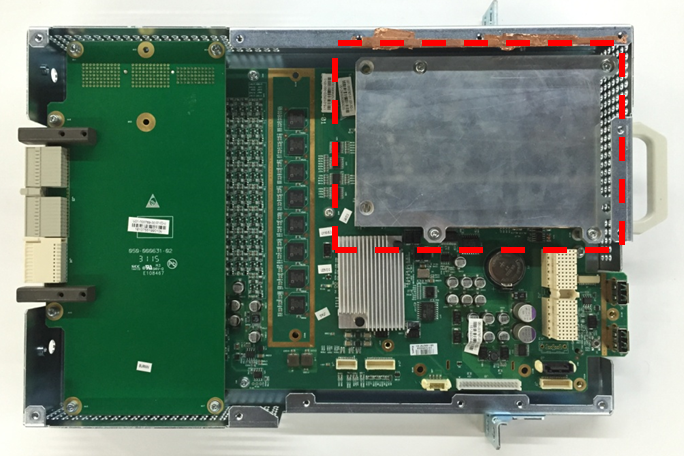

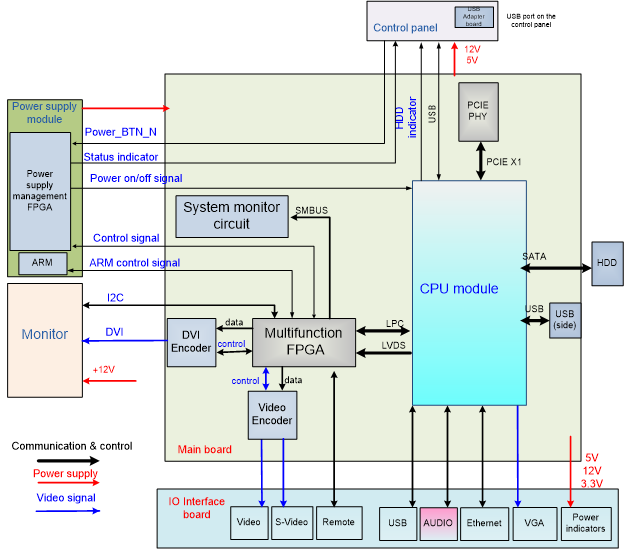

Main Unit

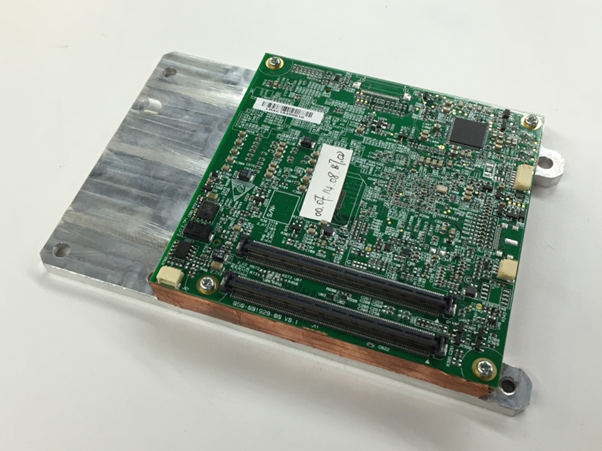

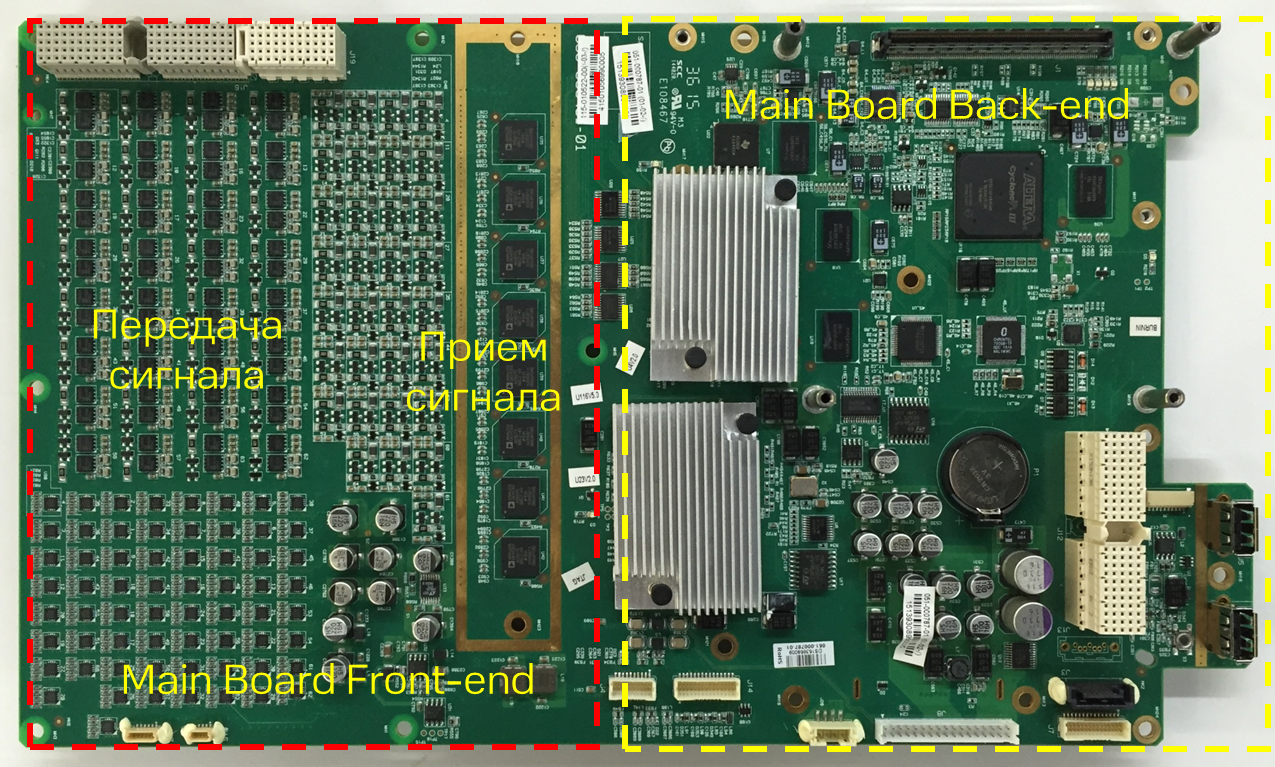

Перейдем к модулю CPU. Он устанавливается на Back End части материнской платы.

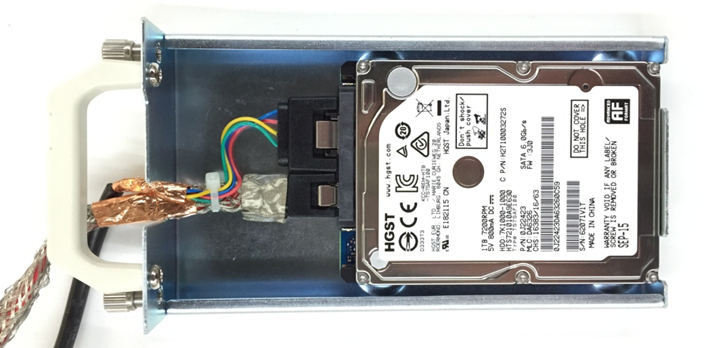

Жесткий диск аппарата находится в лотке с тыльной стороны аппарата.
Probe Interface System

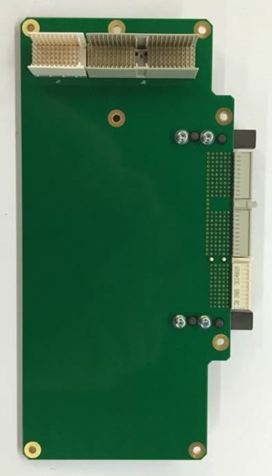

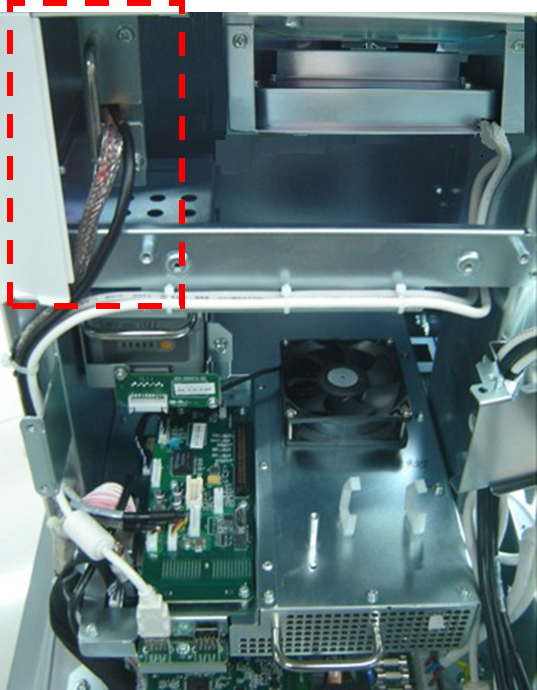

Соединение материнской платы с платой датчиков обеспечивается другим модулем - Probe Connecting Board.
IO and Peripheral System

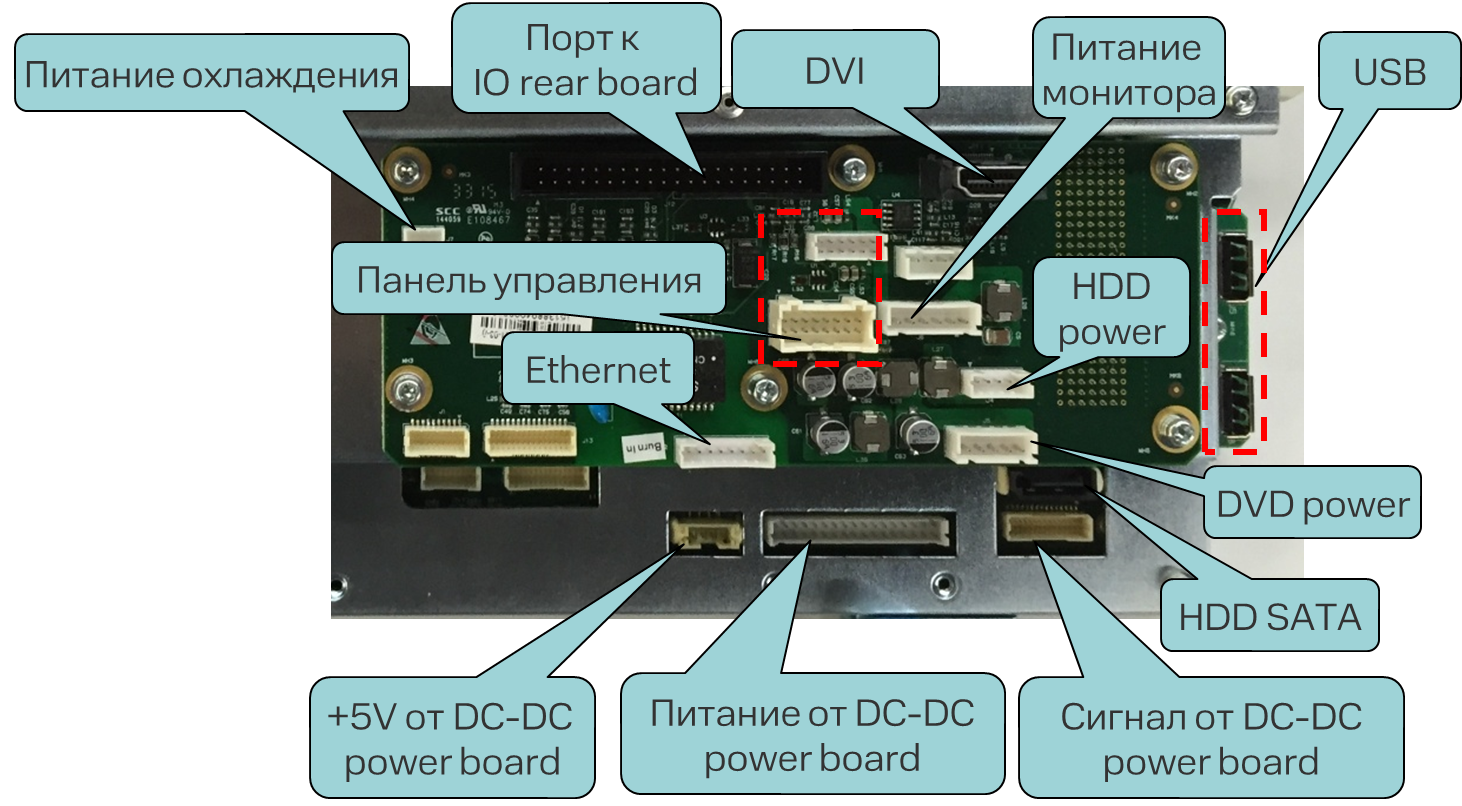

Рассмотрим плату интерфейса ввода-вывода.

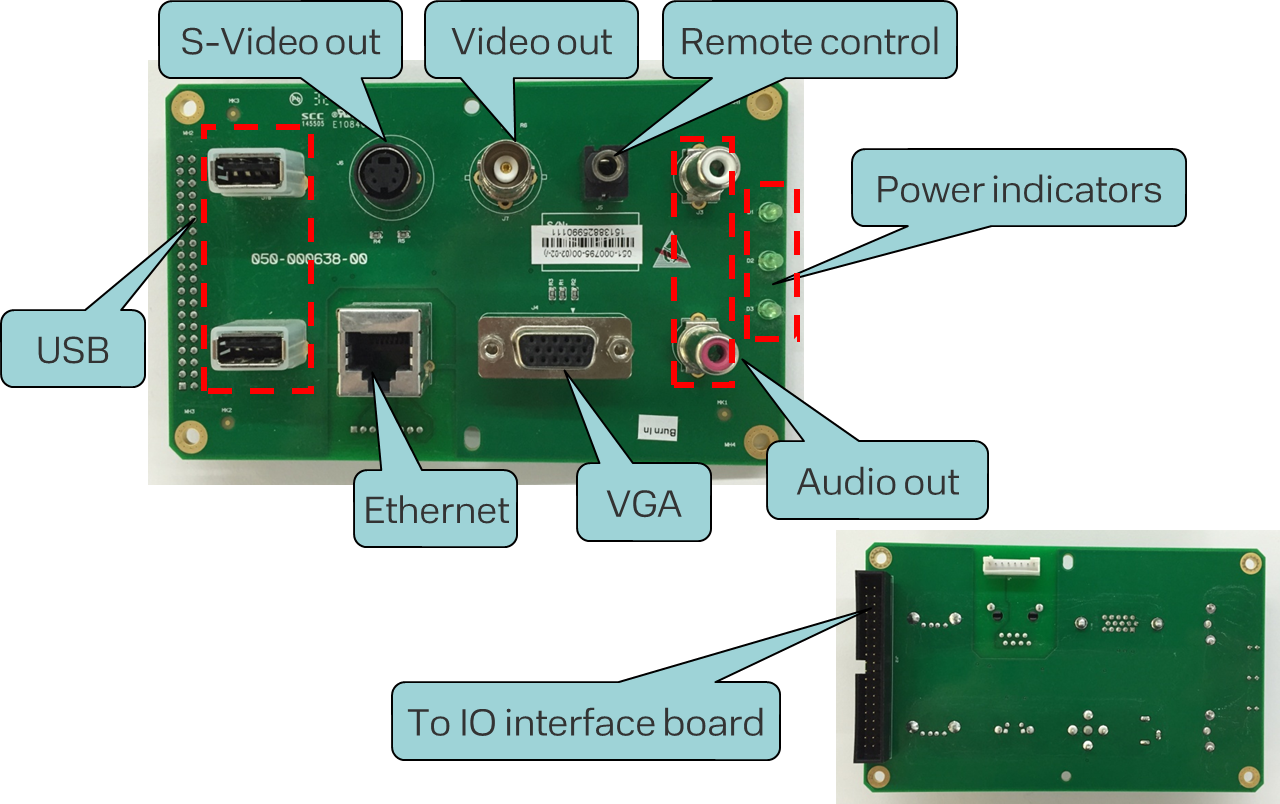

К порту для IO rear board подключается задняя плата интерфейса ввод-вывода. Разъемы располагаются с тыльной стороны аппарата соответственно.

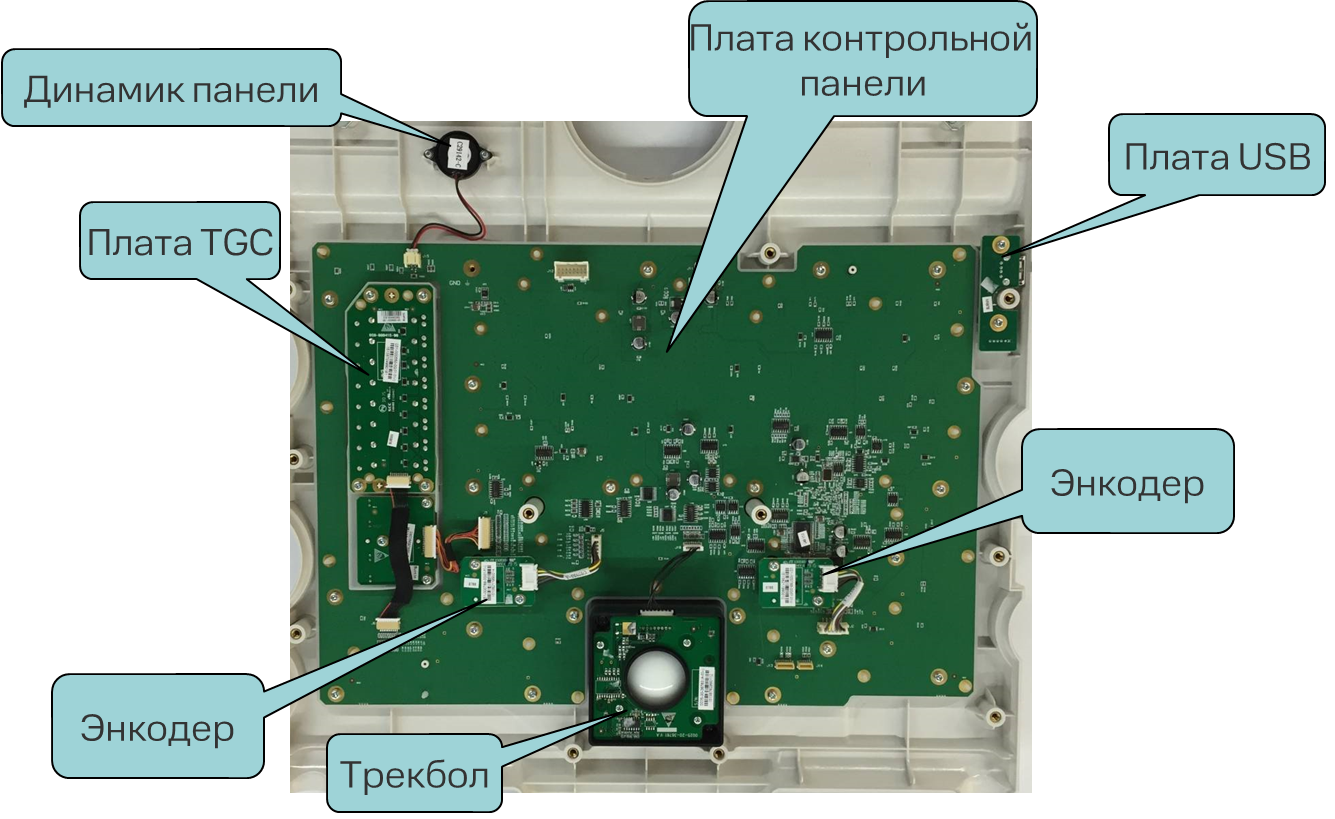

Ниже на изображении плата контрольной панели в сборе.

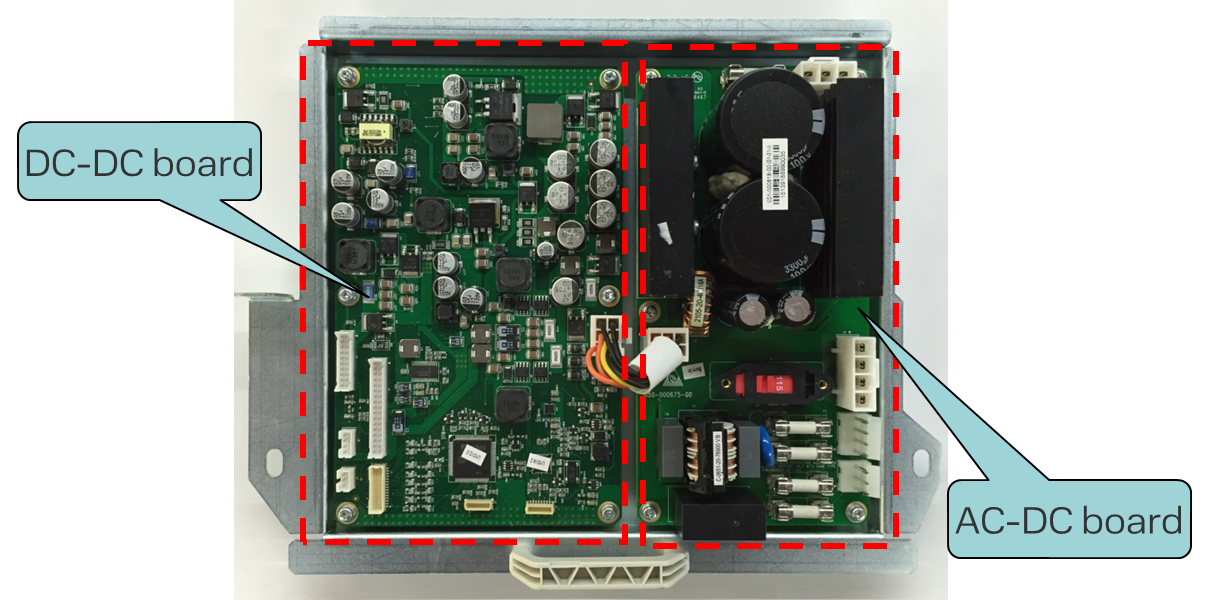

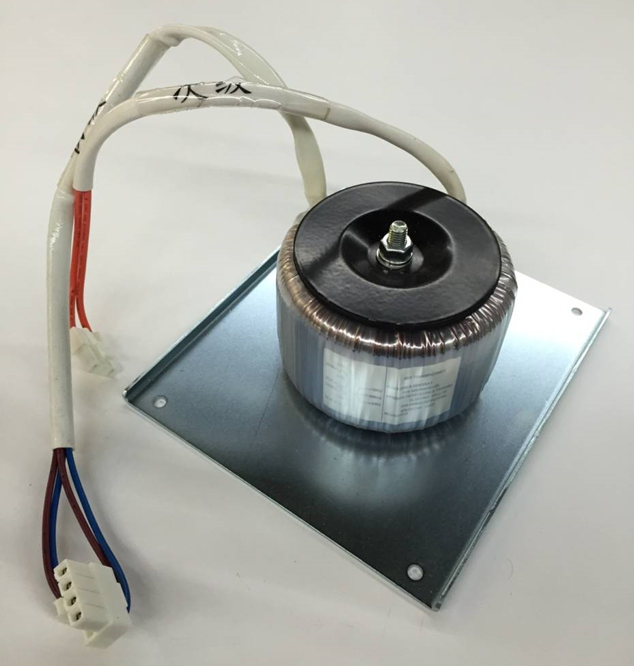

Power Supply System

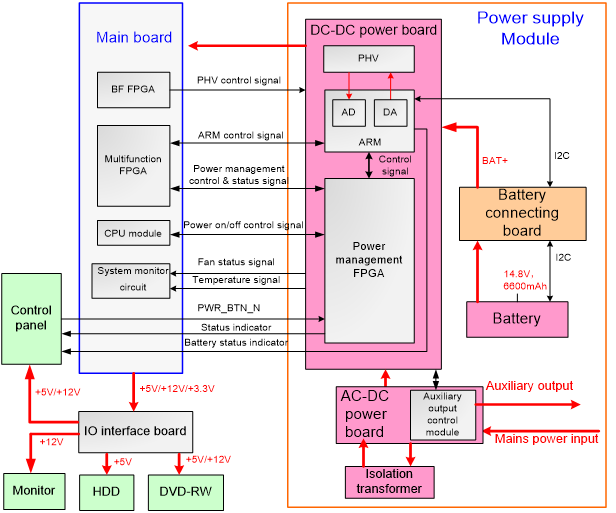

Перейдем к системе питания аппарата. Ниже представлена структурная схема.

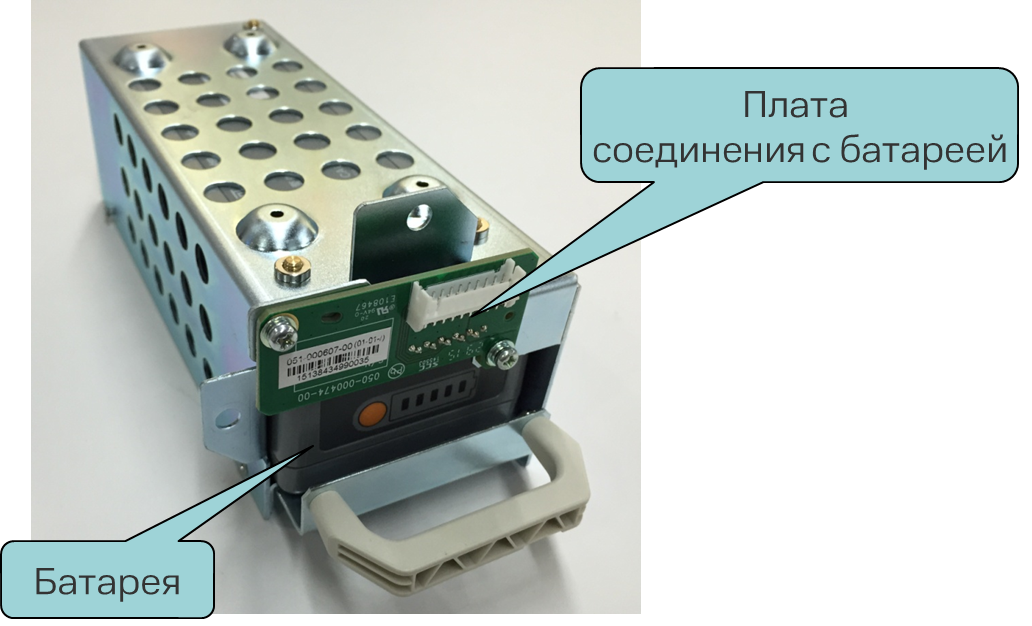

Аппарат комплектуется батареей, которая обеспечивает до полутора часов автономной работы сканера.
