Как устроен УЗИ-аппарат Mindray MX7
Наш телеграм-канал: https://t.me/medfordservice
Внешний вид
Итак, мы переходим к финальной модели портативной линейки ультразвуковых сканеров Mindray. Глядя на MX7, невольно навевается внешнее сходство с одним из ноутбуков компании ASUS.
Качество визуализации Mindray MX7 заявлено экспертным. Платформа ZST+ зонного сканирования позволяет проводить диагностику с высокой точностью.
Аппарат легкий и тонкий - 3 кг и 44 мм в толщину. Монитор раскрывается на 185 градусов.
Рассмотрим MX7 с фронтальной стороны. Нас встречают три основных элемента: контрольная панель, основной LED-монитор (15,6"; 1920х1080) и рабочая сенсорная панель (12,3"; 1920х720).

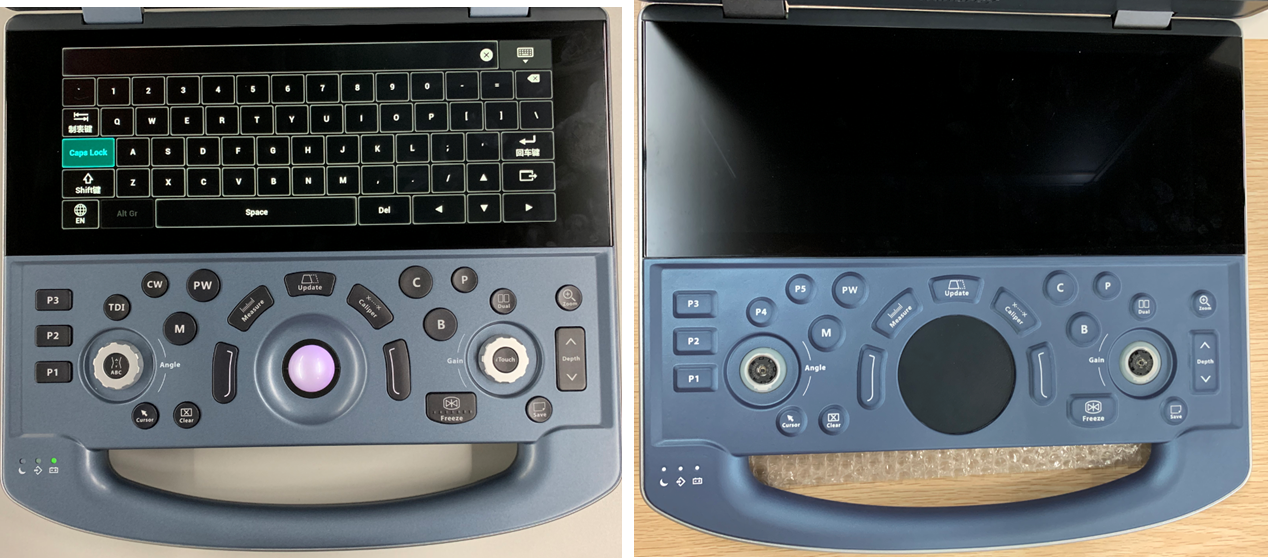

Можно также встретить водонепроницаемую модель (отличия на изображении ниже).

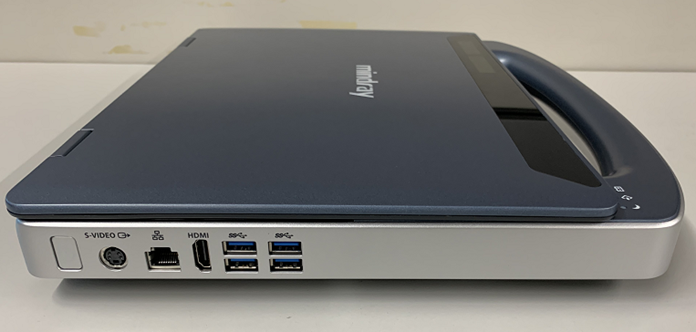

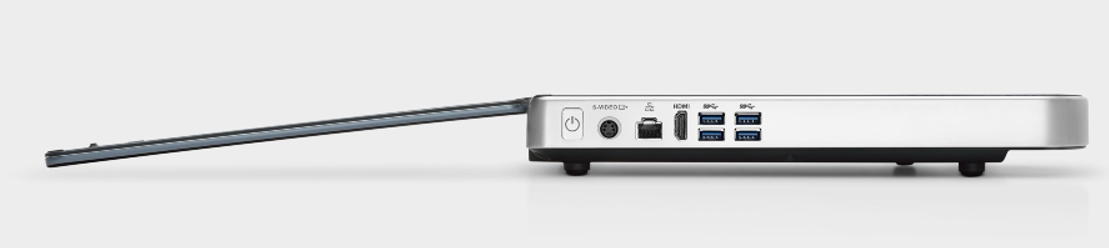

С левой стороны аппарата нас встречают вполне стандартные разъемы:
- Кнопка включения
- Порт S-Video
- Сетевой порт
- HDMI
- 4 порта USB 3.0

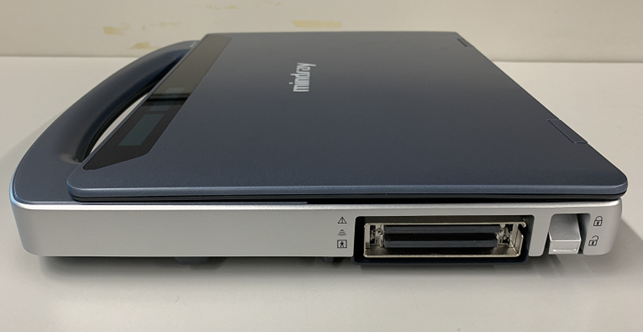

С правой стороны мы можем найти только порт для датчика и фиксирующий замок.

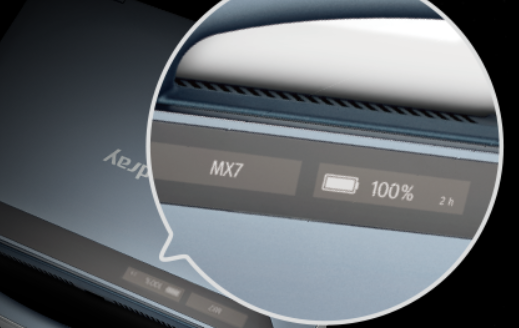

С тыльной стороны монитора имеется дисплей дублирующий статус батареи и примерное оставшееся время, название модели и индикатор переменного тока.
С тыльной стороны аппарата находятся только решетка для отвода горячего воздуха и порт для зарядного устройства (он магнитный).
Перейдем к тележкам для этой системы. Mindray MX7 может идти в комплекте с тележкой MT2 или MT3. Чаще всего встречается MT3.

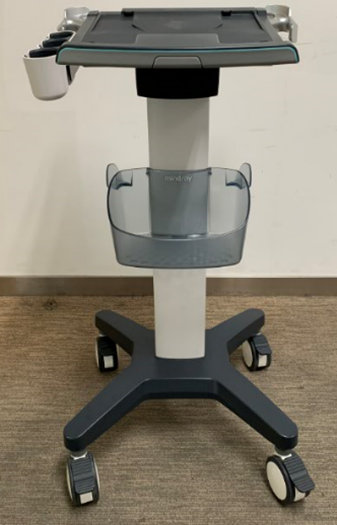

Тележка MT2 довольно проста и не имеет никаких дополнительных модулей.

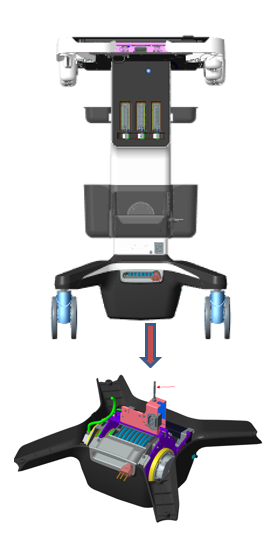

Тележка MT3 имеет разветвитель на три порта — PEM-3, дополнительный блок питания и втяжной сетевой кабель (опционально).

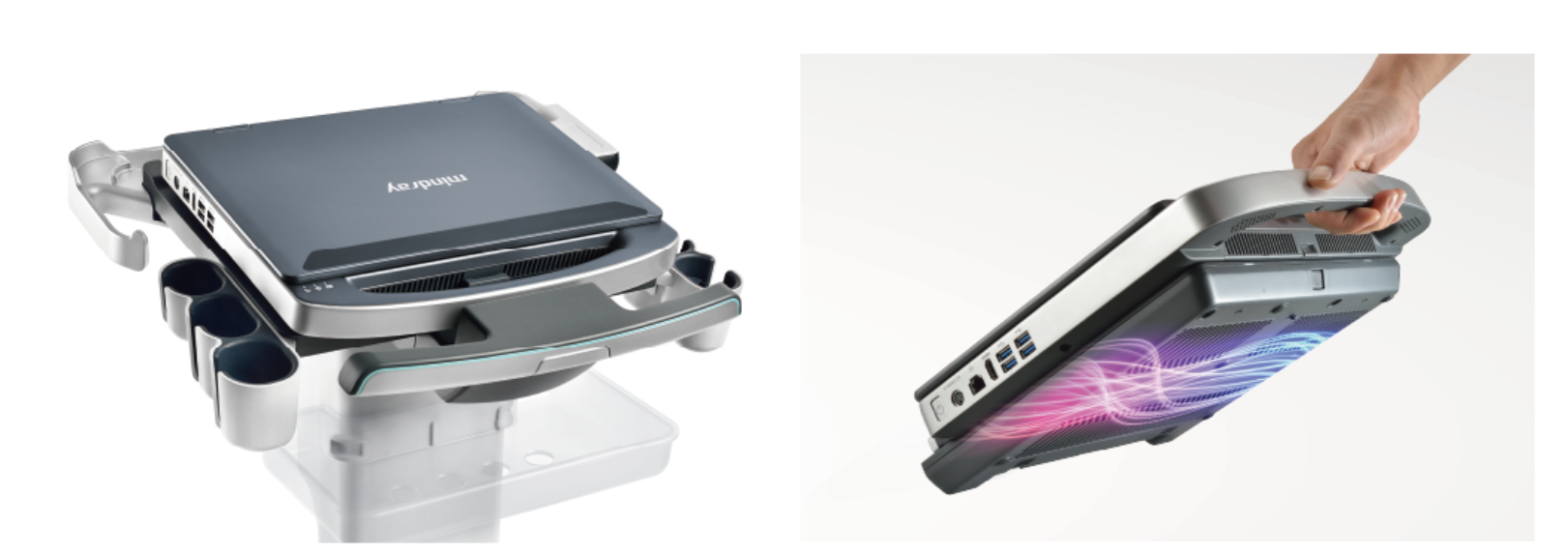

Для обеспечения максимальной автономности портативной системы в комплекте может поставляться U-Bank на 2 или 4 батареи, который устанавливается либо на тележке, либо крепится прямо к MX7.
Дополнительно стоит добавить, что в 2022 году память в MX7 расширили со 128 до 256 Гб SSD. В поставках иногда идет разветвитель на два порта.
Перейдем к обзору внутренних компонентов.
Внутреннее устройство
В состав аппарата входят:
- Материнская плата
- Front-End
- Back-End - Плата датчиков
- Платы 4D/CW/TEE - объединены в одну
- Модуль ЦП
- Плата контрольной панели
- Модуль FPGA
- Модуль и плата сенсорного экрана
- DC-DC модуль
- Плата PHV
- Плата подключения батарей
Ниже приведена структурная схема всего аппарата:

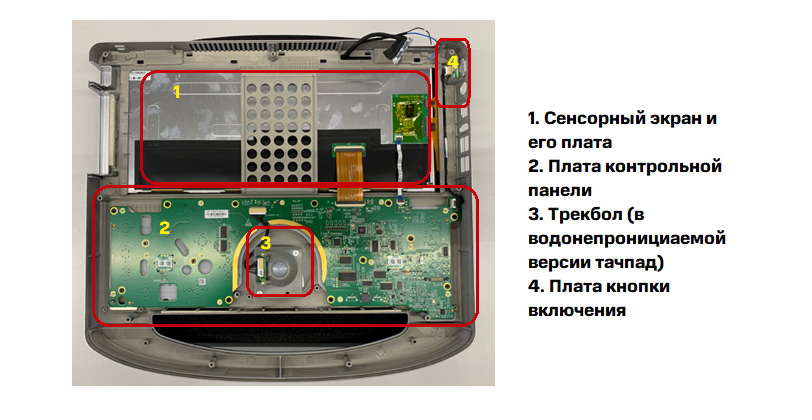

Сняв панель управления, мы можем увидеть вполне стандартную компоновку внутренних модулей.
Под панелью управления находится все, что отвечает за управление аппаратом.

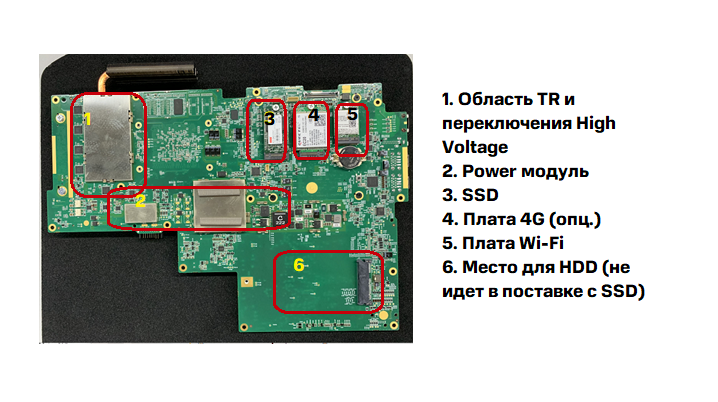

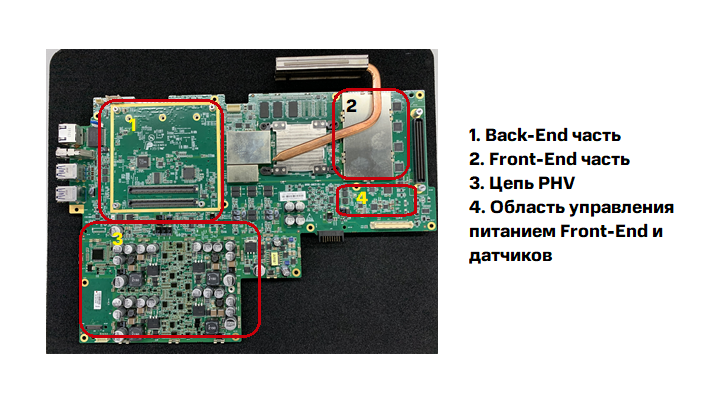

Рассмотрим фронтальную и тыльную стороны платы Main Board поближе на изображении:
