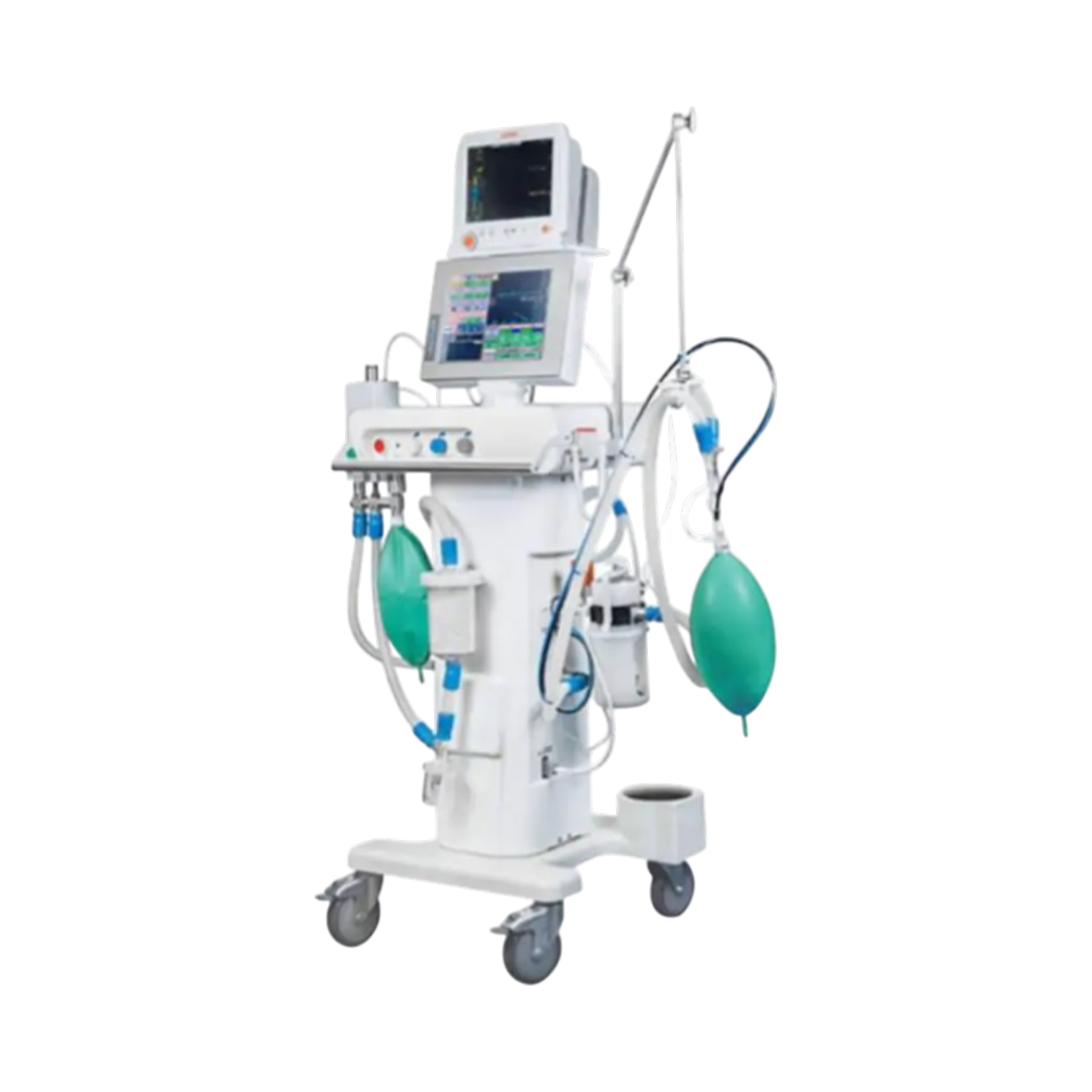

Наркозно-дыхательный аппарат Фаза-23
Фаза-23 — наркозно-дыхательный аппарат производства АО «Уральский приборостроительный завод» (бренд Латтанте, г. Уфа). Единственный серийный российский НДА с поддержкой ксеноновой анестезии. Расход Xe: не более 5–6 л за 2 часа. Встроенный блок ИВЛ на вентильном двигателе прямого привода: ресурс ≥10 000 часов, поток до 90 л/мин. Встроенный миксер газов (O₂/N₂O/Xe/воздух). Универсальный испаритель парообразующих анестетиков с электронным управлением. Автоматический подогрев и увлажнение дыхательной смеси. Термическая дезинфекция дыхательного контура в автоматическом режиме. 12,1" цветной сенсорный дисплей. Режимы ИВЛ: CMV, PLV, Man CV, AssV, PS, CPAP. МОВ 1–25 л/мин. АКБ ≥2 ч (ИН + ИВЛ одновременно). Ввод в эксплуатацию ≤2 мин. Адсорбер двух типоразмеров (0,5 л и 1 л). Низкопоточная и минимальнопоточная анестезия. Взрослые и дети от 6 лет. РУ Росздравнадзора.
Ключевые возможности
- Xe 30 мл/мин – 6 л/мин при расходе не более 5–6 л за 2 часа. Ксенон рециркулирует в замкнутом контуре при низкопоточном режиме — минимальные потери дорогостоящего газа. Уникальное конкурентное преимущество среди российских НДА
- Встроенный блок ИВЛ на вентильном двигателе прямого привода. Нет промежуточных механических передач — нет основных источников износа. Ресурс ≥10 000 часов без специального обслуживания. Поток до 90 л/мин — возможности уровня экспертных НДА
- Встроенный миксер O₂/N₂O/Xe/воздух и универсальный испаритель с электронным управлением — всё настраивается с 12,1" сенсорного экрана. Нет ручных ротаметров — электронная точность и единый интерфейс управления
- Автоматический подогрев и увлажнение дыхательной смеси — защита дыхательных путей при длительных операциях. Термическая дезинфекция контура в автоматическом режиме — упрощение санобработки, экономия времени между операциями
- Полный набор режимов ИВЛ с контролируемым давлением. AssV — вспомогательная вентиляция для пациентов с частичным дыхательным драйвом. МОВ 1–25 л/мин охватывает все клинические сценарии. Поддержка низкопоточной и минимальнопоточной анестезии
- Адсорбер CO₂ двух типоразмеров под разные операции. Минимальный внешний контур снижает мёртвое пространство. Встроенный мониторинг CO₂, O₂ и герметичности дыхательного контура — без дополнительных внешних модулей
- Автономная работа ≥2 часов в режимах ингаляционного наркоза И ИВЛ одновременно при отключении электропитания. Ввод в эксплуатацию ≤2 минут. Автоматическое самотестирование. Аварийная сигнализация
- Полноцветный 12,1" сенсорный дисплей: параметры ИВЛ, респираторные графики, концентрации O₂/N₂O/Xe и анестетиков — всё на одном экране. Российское производство УПЗ — быстрая поставка, отечественный сервис, РУ Росздравнадзора
Фаза-23 — наркозно-дыхательный аппарат нового поколения, разработанный и производимый АО «Уральский приборостроительный завод» (бренд Латтанте, г. Уфа, Россия). Предназначен для проведения ингаляционного наркоза и искусственной вентиляции лёгких в стационарных операционных у взрослых пациентов и детей от 6 лет.
Ключевая особенность, выделяющая Фаза-23 среди российских НДА — поддержка ксеноновой анестезии. Аппарат обеспечивает подачу ксенона в диапазоне 30 мл/мин – 6 л/мин с суммарным расходом не более 5–6 литров за 2 часа работы. Это достигается благодаря режиму низкопоточной и минимальнопоточной анестезии, в котором дорогостоящий ксенон рециркулирует в замкнутом контуре с минимальными потерями.
Встроенный блок ИВЛ создан на базе вентильного двигателя прямого привода. Конструкция без промежуточных передач обеспечивает ресурс не менее 10 000 часов и дыхательный поток до 90 л/мин. Встроенный миксер газов позволяет управлять составом газонаркотической смеси (O₂, N₂O, Xe, воздух) непосредственно с сенсорного экрана аппарата.
Универсальный испаритель парообразующих анестетиков с электронным управлением обеспечивает точную дозировку и управление концентрацией непосредственно с 12,1" цветного сенсорного дисплея. Аппарат работает как с газообразными, так и с парообразующими анестетиками.
Автоматический подогрев и увлажнение дыхательной смеси обеспечивают защиту дыхательных путей пациента при длительных операциях. Термическая дезинфекция дыхательного контура в автоматическом режиме упрощает санитарную обработку между операциями.
Дисплей 12,1" отображает установленные и измеренные параметры ИВЛ в режиме реального времени, а также респираторные графики и концентрацию газов и анестетиков. Адсорбер CO₂ доступен в двух типоразмерах — 0,5 л и 1 л. Минимальный внешний контур снижает мёртвое пространство и упрощает работу.
Режимы ИВЛ с контролируемым давлением: CMV, PLV, Man CV, AssV, PS, CPAP. МОВ 1–25 л/мин. Объём дыхательного мешка 200–2000 мл. Встроенный аккумулятор обеспечивает не менее 2 часов автономной работы в режимах ингаляционного наркоза и ИВЛ одновременно. Ввод аппарата в эксплуатацию — не более 2 минут. Автоматическое самотестирование при каждом включении.
Общее
Блок ИВЛ
Газовый блок
Ксеноновая анестезия
Испаритель
Параметры вентиляции
Режимы ИВЛ
Дыхательный контур
Дополнительные системы
Дисплей
Мониторинг
Питание
Эксплуатация
Сертификация
Режимы вентиляции
Полностью управляемая принудительная вентиляция. Аппарат обеспечивает каждый вдох с заданными параметрами давления и времени. Пациент не участвует в дыхательном цикле. Применяется при апноэ и полной мышечной релаксации во время общей анестезии — основной режим на этапе поддержания анестезии.
Вентиляция с ограничением по давлению: заданное инспираторное давление поддерживается в течение времени вдоха. Защита лёгких от баротравмы при сниженном комплайнсе. Применяется у пациентов с риском перераздутия лёгких и при операциях в положении с изменённой механикой дыхания.
Режим ручной вентиляции с помощью дыхательного мешка аппарата. Анестезиолог вручную обеспечивает вдохи пациенту через замкнутый контур. Применяется при масочной анестезии, преоксигенации и в переходных периодах анестезии.
Вспомогательная вентиляция: аппарат откликается на попытки самостоятельного дыхания пациента и доставляет вдох с заданным давлением. При отсутствии попытки вдоха — переход к управляемой вентиляции. Применяется на этапе пробуждения от анестезии при восстановлении дыхательного драйва.
Каждый спонтанный вдох пациента усиливается заданным уровнем давления. Снижение работы дыхания при сохранённом дыхательном драйве. Применяется при пробуждении, при поверхностной анестезии и для отлучения от аппаратной вентиляции в конце операции.
Спонтанное дыхание пациента при постоянном положительном давлении в дыхательных путях. Поддержание раскрытия альвеол. При давлении поддержки 0 — чистый CPAP. Применяется при пробуждении после анестезии и при сохранённом полноценном спонтанном дыхании.
Мониторинг
1–25 л/мин
Установленное и измеренное
200–2000 мл
На 12,1" дисплее
Встроенный монитор
Встроенный монитор
Из миксера газов
Из миксера газов; монитор расхода
Из испарителя с электронным управлением
Суммарный поток O₂+N₂O+Xe+воздух
Встроенный монитор
Встроенная система тревог
Мониторинг заряда при работе от батареи
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
Фаза-23 — это единственный серийный российский НДА, у которого есть ксеноновая анестезия. Это не опция, не модификация — это базовая возможность аппарата. Ксенон в анестезии — не экзотика: доказанные кардио- и нейропротективные свойства, отсутствие тератогенности и токсичности, быстрое пробуждение — у него серьёзные клинические аргументы в кардиохирургии, нейрохирургии и у пациентов высокого риска. Проблема всегда была в стоимости газа. Фаза-23 решает это не более чем за 5–6 литров за двухчасовую операцию — благодаря режиму минимального потока и эффективной рециркуляции. Вентильный двигатель прямого привода на 10 000 часов — это другая конструктивная философия по сравнению с пневматикой: нет износа механических передач, меньше плановых ТО. Электронный испаритель и миксер с управлением с экрана — это более точное управление составом смеси, чем ручные ротаметры. Термодезинфекция в авторежиме — конкретная экономия времени при интенсивной работе операционной. Для клиник, которые хотят предложить ксеноновую анестезию без закупки зарубежного оборудования, Фаза-23 — рациональный и обоснованный выбор.
Документы и нормативная информация
Похожие модели
Частые вопросы
Почему расход ксенона не более 5–6 л за 2 часа — это много или мало?
Ксенон — дорогостоящий инертный газ. Основная проблема ксеноновой анестезии исторически — высокий расход при традиционном полуоткрытом контуре. Там расход Xe составлял 6–10 л в час и более.
Фаза-23 решает эту проблему двумя способами:
1) Режим минимального потока (minimal-flow): поток свежего газа минимален, газ рециркулирует в замкнутом контуре через адсорбер CO₂ — ксенон не теряется, а возвращается пациенту;
2) Электронный миксер с точным дозированием Xe от 30 мл/мин.
Итог: не более 5–6 л за 2 часа операции — при стоимости ксенона около 100–150 руб/л это 500–900 руб на операцию. В сравнении со стоимостью операции и клиническими преимуществами ксенона — это аргумент в пользу применения.
Каковы клинические преимущества ксеноновой анестезии?
Ксенон как анестетик отличается рядом доказанных клинических свойств:
1) Кардиопротекция: ксенон снижает выброс тропонина, уменьшает ишемическое-реперфузионное повреждение миокарда — актуально в кардиохирургии;
2) Нейропротекция: снижение ишемического повреждения нейронов — актуально в нейрохирургии и при операциях с риском гипоксии мозга;
3) Гемодинамическая стабильность: ксенон практически не угнетает сердечную функцию;
4) Быстрое пробуждение: низкая растворимость в крови обеспечивает быстрое пробуждение после операции;
5) Отсутствие органотоксичности, тератогенности и окружающей опасности (Xe — инертный газ без глобального потепления).
Что такое вентильный двигатель прямого привода и почему ресурс 10 000 ч?
Традиционные НДА используют пневматический привод вентилятора (сжатый воздух вращает турбину или перемещает поршень через механическую передачу). Фаза-23 использует вентильный (бесщёточный) электродвигатель прямого привода.
Прямой привод означает: вал двигателя напрямую перемещает поршень — нет промежуточных шестерёнок, ременных передач и редукторов. Именно они обычно являются источником механического износа.
Вентильный двигатель (BLDC): нет щёток контакта, нет искрения, нет щёточного износа. Единственная движущаяся часть — ротор на подшипниках.
Результат: ресурс ≥10 000 часов без специального обслуживания и поток до 90 л/мин — характеристика уровня экспертных НДА.
Как работает термическая дезинфекция контура в автоматическом режиме?
Дыхательный контур НДА — зона, контактирующая с дыхательными путями пациента. Традиционные методы дезинфекции требуют разборки контура и обработки химическими средствами.
В Фаза-23 реализована термическая дезинфекция: аппарат в автоматическом режиме прогревает внутренние поверхности контура до температуры, обеспечивающей инактивацию микроорганизмов.
Преимущества: не требует химических дезинфектантов и их остатков в контуре; запускается нажатием одной кнопки без разборки; сокращает время подготовки ОР между операциями;
снижает нагрузку на операционную медсестру.
Аналогичная функция есть у Chirana Venar Libera Screen — это становится отраслевым стандартом для современных НДА.
Чем режим AssV отличается от PS?
Оба режима используются при частично сохранённом дыхательном драйве пациента:
AssV (Assisted Ventilation): аппарат ожидает попытки вдоха пациента и при её обнаружении доставляет полный вдох с заданными параметрами давления. При отсутствии попытки — резервная управляемая вентиляция. Гарантирует заданный объём или давление при каждом вдохе.
PS (Pressure Support): аппарат усиливает каждый спонтанный вдох пациента на заданный уровень давления поддержки. Объём вдоха определяется усилием пациента + уровнем поддержки. Более физиологичный режим при хорошем дыхательном драйве.
Практически: AssV — при неустойчивом пробуждении (риск апноэ), PS — при стабильном дыхательном драйве перед экстубацией.
Почему ввод аппарата в эксплуатацию ≤2 минут?
Время ввода аппарата в эксплуатацию — время от включения до готовности к проведению анестезии. Включает: прогрев электроники, самотестирование систем, проверку герметичности контура.
Для Фаза-23 это время составляет не более 2 минут. Это важно в нескольких сценариях: экстренные операции, когда нет времени на длительную подготовку; плановые операции при высокой нагрузке операционной с минимальными перерывами между вмешательствами.
Автоматическое самотестирование при запуске обеспечивает готовность без ручной проверки каждой системы.
Что значит «минимальный внешний контур» и зачем он нужен?
Дыхательный контур НДА состоит из двух частей: внутренней (внутри аппарата) и внешней (трубки от аппарата к пациенту).
Минимальный внешний контур Фаза-23 означает компактную и короткую систему трубок, соединяющих аппарат с дыхательными путями пациента.
Преимущества:
1) Снижение мёртвого пространства (объём газа, не участвующий в газообмене);
2) Быстрое изменение концентрации анестетика при смене параметров;
3) Компактность — удобство работы в ограниченном пространстве ОР;
4) Меньше поверхностей для загрязнения и инфекции.
Чем Фаза-23 отличается от Chirana Venar Libera Screen?
Оба аппарата — НДА среднего класса с уникальными особенностями.
Фаза-23 (УПЗ/Латтанте, Россия):
— Ксеноновая анестезия — уникально среди российских НДА;
— Вентильный двигатель прямого привода (10 000 ч / 90 л/мин);
— Термодезинфекция в авторежиме;
— Российское производство — быстрая поставка, локальный сервис.
Chirana Venar Libera Screen (Словакия):
— PMLV® (запатентованный многоуровневый режим для ОРДС);
— APMV® (автоадаптивная с гарантированным МОВ);
— Электроприводной мембранный вентилятор без сжатого воздуха;
— ДО от 5 мл (новорождённые), МОВ до 35 л/мин;
— AGAS с VO₂/VCO₂ (опция).
Выбор зависит от приоритетов: ксеноновая анестезия и российское производство → Фаза-23; ОРДС-режимы, PMLV® и дети от рождения → Venar Libera Screen.
