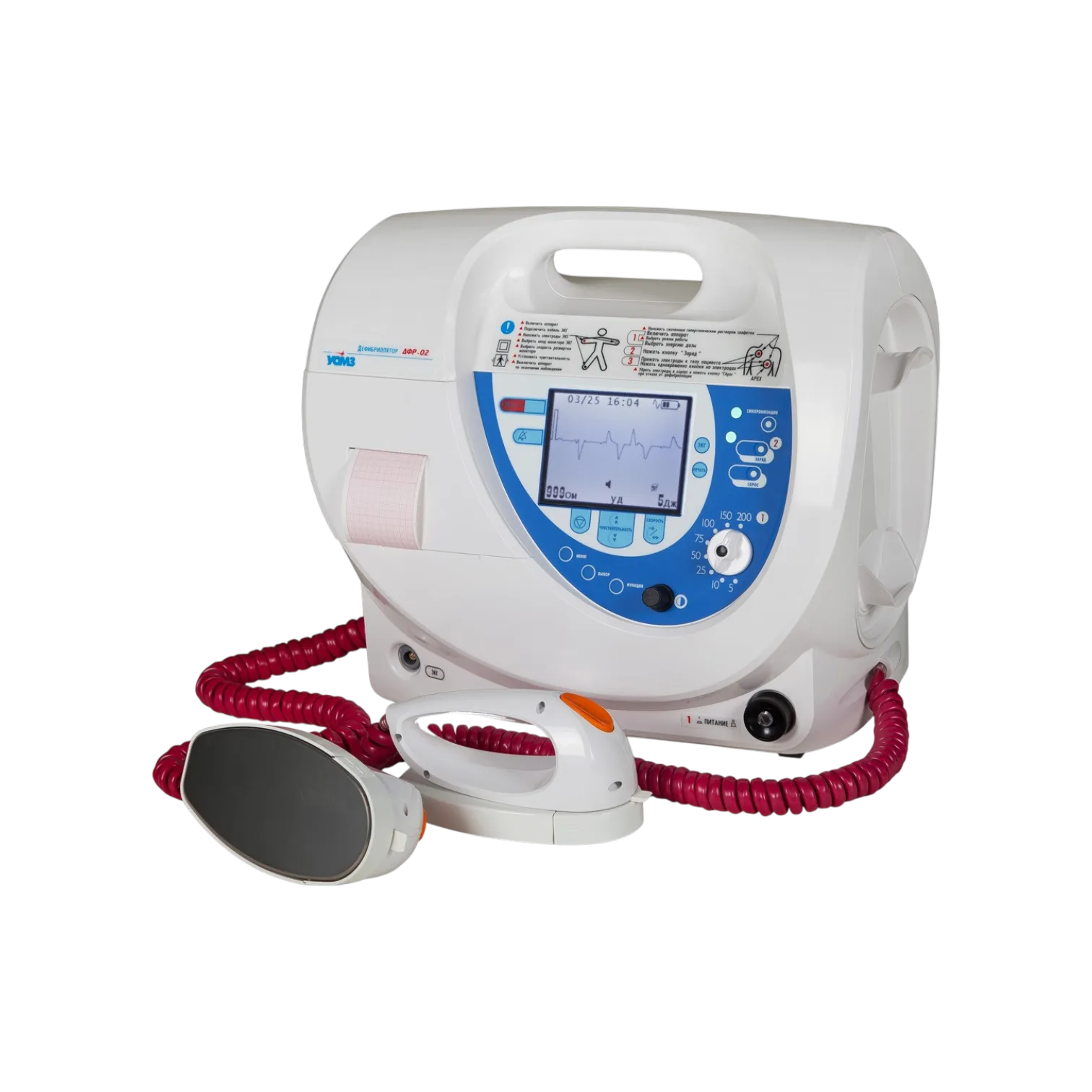

Дефибриллятор-монитор ДФР-02-УОМЗ
ДФР-02-УОМЗ — синхронизируемый дефибриллятор-монитор производства Уральского оптико-механического завода («Швабе»/Ростех, Екатеринбург). Предназначен для купирования нарушений ритма сердца электрическим импульсом, а также для регистрации и индикации на мониторе биоэлектрических потенциалов сердца. Формирует терапевтически эффективный биполярный трапецеидальный импульс с 8 уровнями энергии от 5 до 200 Дж. Работает в двух режимах: дефибрилляция (разряд подаётся кнопками на ручках электродов) и синхронизация — разряд через 40 мс после зубца R для планового восстановления ритма (кардиоверсии). ЭКГ снимается с электродов дефибрилляции или по отдельному, защищённому от импульса каналу и выводится на ЖК-дисплей 120×90 мм; прибор измеряет ЧСС. Энергонезависимая память хранит до 40 результатов ЭКГ с выводом на ПК и встроенный термопринтер (в протоколе — дата, время, режим, энергия, ФИО и диагноз пациента). Электроды многоразовые утюжковые, для взрослых и детей. Питание — от сети 220 В и встроенного аккумулятора 12 В. Применяется в стационарах, отделениях реанимации, интенсивной терапии и кардиохирургии, а также на догоспитальных этапах. Российское медицинское изделие (РУ ФСР 2008/03528) — преимущество при госзакупках по ПП №1875. Голосовых подсказок и автоматического режима (АНД) прибор не имеет — это профессиональный аппарат для аттестованного персонала.
Ключевые возможности
- Два режима: дефибрилляция (разряд кнопками на ручках электродов) и синхронизация — разряд через 40 мс после зубца R для планового восстановления ритма. Ручное управление для аттестованного медперсонала
- Терапевтически эффективный биполярный (бифазный) трапецеидальный импульс с минимумом повреждений. Энергия задаётся 8 ступенями от 5 до 200 Дж
- Мониторинг ЭКГ с электродов дефибрилляции или отдельного канала (защищён от импульса) на ЖК-дисплее 120×90 мм с регулируемой контрастностью и подсветкой; прибор измеряет частоту сердечных сокращений
- Встроенный термопринтер печатает протокол с датой, временем, режимом работы, уровнем энергии, ФИО и диагнозом пациента — готовая документация реанимационного события
- Память хранит до 40 результатов ЭКГ; данные выводятся на персональный компьютер и термопринтер для анализа и отчётности
- Утюжковые электроды многоразовые, разной площади — для взрослых и детей. Нет постоянных расходов на одноразовые электроды, что снижает стоимость владения
- ЭКГ-канал защищён от воздействия импульса дефибрилляции; реализованы системы встроенной диагностики и звуковой сигнализации с разными тонами. Питание от сети 220 В и аккумулятора 12 В
- ДФР-02 — отечественное медицинское изделие УОМЗ («Швабе»/Ростех), лауреат приза дизайна «Виктория». При госзакупках по ПП №1875 («второй лишний») имеет преимущество: импортные заявки отклоняются. РУ ФСР 2008/03528; сервис и запчасти в РФ
ДФР-02-УОМЗ — синхронизируемый дефибриллятор-монитор производства АО «ПО "Уральский оптико-механический завод" им. Э.С. Яламова» (входит в холдинг «Швабе» Госкорпорации Ростех, г. Екатеринбург). Прибор предназначен для купирования нарушений ритма сердца с помощью электрического импульса и одновременной регистрации и индикации на мониторе биоэлектрических потенциалов сердца. Он применяется как для реанимационных мероприятий, так и при плановом восстановлении сердечного ритма.
Принцип работы заключается в накоплении заданной энергии и последующем её импульсном разряде через пару многоразовых утюжковых электродов, а также в усилении биоэлектрических потенциалов сердца с выводом их на жидкокристаллический дисплей и на бумагу. ДФР-02 формирует терапевтически эффективный биполярный трапецеидальный импульс, оказывающий воздействие с минимумом повреждений; доступны 8 уровней энергии от 5 до 200 Дж.
Прибор работает в двух режимах. В режиме дефибрилляции импульс подаётся на электроды нажатием кнопок на ручках электродов. В режиме синхронизации импульс подаётся через 40 мс после прохождения зубца R на ЭКГ пациента — это обеспечивает синхронизированную кардиоверсию при плановом восстановлении ритма. Управление ручное; автоматического анализа ритма (АНД) и голосовых подсказок у прибора нет, поэтому он предназначен для аттестованного медицинского персонала.
ЭКГ можно снимать как со специальных электродов для дефибрилляции, так и с ЭКГ-электродов по отдельному каналу, который надёжно защищён от воздействия импульса дефибрилляции. Данные выводятся на ЖК-дисплей 120×90 мм с регулируемой контрастностью и комфортной подсветкой; прибор измеряет частоту сердечных сокращений. Электроды многоразовые, разной площади — для взрослых и детей, что исключает постоянные расходы на одноразовые электроды.
ДФР-02 оснащён энергонезависимой памятью, которая хранит до 40 результатов ЭКГ; данные могут быть выведены на персональный компьютер и на встроенный термопринтер. В распечатку протокола включаются дата и время, режим работы, уровень заданной энергии, а также ФИО и диагноз пациента. Реализованы системы встроенной диагностики и сигнализации с разными звуковыми тонами. Питание осуществляется от сети переменного тока 220 В и от встроенного аккумулятора 12 В; от полностью заряженной батареи прибор обеспечивает не менее 30 разрядов максимальной энергии (не менее 20 при температуре 0°C). За промышленный дизайн ДФР-02 удостоен российского приза «Виктория».
ДФР-02 применяется преимущественно в больничных стационарах, отделениях реанимации, интенсивной терапии и кардиохирургии, а также на догоспитальных этапах оказания медицинской помощи. К работе с прибором допускается персонал, аттестованный для работы с аппаратами электроимпульсной терапии (с напряжением выше 1000 В). Как российское медицинское изделие ДФР-02 имеет преимущество при госзакупках по ПП №1875: при наличии предложения с ДФР-02 импортные заявки отклоняются. Прибор зарегистрирован (РУ ФСР 2008/03528); российский сервис, поверка и запасные части доступны. Поскольку регистрационное удостоверение выдано в 2008 году, актуальность записи рекомендуется проверять в реестре Росздравнадзора.
Общее
Дефибриллятор
ЭКГ
Дисплей
Печать
Данные
Электроды
Питание
Безопасность
Эксплуатация
Признание
Физические параметры
Госзакупки / сертификация
Мед. рекомендации
Режимы работы
Оператор набирает заданную энергию (5–200 Дж, 8 уровней) и подаёт разряд нажатием кнопок на ручках утюжковых электродов. Применяется при реанимационных мероприятиях.
Импульс подаётся через 40 мс после прохождения зубца R на ЭКГ пациента — синхронизированная кардиоверсия для планового восстановления ритма.
Регистрация и индикация биоэлектрических потенциалов сердца на ЖК-дисплее 120×90 мм; ЭКГ снимается с электродов дефибрилляции или отдельного защищённого канала; измеряется ЧСС.
Вывод ЭКГ и данных на встроенный термопринтер; в протокол включаются дата, время, режим работы, уровень энергии, ФИО и диагноз пациента. Данные также выводятся на ПК.
Применяются многоразовые утюжковые электроды разной площади — для взрослых и детей; энергия выбирается из шкалы 5–200 Дж по протоколу.
Системы встроенной диагностики и сигнализации с разными звуковыми тонами контролируют работоспособность прибора и оповещают оператора.
Безопасность
В режиме синхронизации разряд наносится через 40 мс после зубца R, что снижает риск воздействия в уязвимую фазу сердечного цикла при кардиоверсии.
Терапевтически эффективный биполярный импульс оказывает воздействие с минимумом повреждений миокарда; 8 уровней энергии 5–200 Дж позволяют дозировать воздействие.
ЭКГ-канал надёжно защищён от воздействия импульса дефибрилляции, что сохраняет корректность мониторинга и целостность канала.
Многоразовые утюжковые электроды разной площади для взрослых и детей позволяют корректно проводить воздействие у разных пациентов.
Системы встроенной диагностики контролируют работоспособность прибора и обеспечивают готовность к применению.
Звуковая сигнализация с разными тонами информирует оператора о состоянии прибора и пациента, снижая риск ошибок.
Встроенный термопринтер и энергонезависимая память (до 40 ЭКГ) обеспечивают документирование события с датой, режимом, энергией, ФИО и диагнозом пациента.
Питание от сети 220 В и встроенного аккумулятора 12 В обеспечивает работу прибора; от полного заряда — не менее 30 разрядов максимальной энергии.
К работе допускается персонал, аттестованный для работы с аппаратами электроимпульсной терапии (напряжение выше 1000 В) — снижает риск неправильного применения.
Как отечественное изделие УОМЗ, ДФР-02 обеспечен доступным сервисом, поверкой (ФЗ-102) и запасными частями внутри страны.
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
ДФР-02 — это классический стационарный дефибриллятор-монитор, и подходить к нему надо именно так. Его сила — в клинической полноте на рабочем месте: ручная дефибрилляция и синхронизированная кардиоверсия (разряд через 40 мс после зубца R), полноценный ЭКГ-монитор на ЖК-дисплее, измерение ЧСС и, что я особенно ценю, встроенный термопринтер с протоколом, где печатаются дата, режим, энергия, ФИО и диагноз пациента — для реанимации и кардиохирургии это готовая документация события. Память на 40 ЭКГ с выгрузкой на ПК тоже в плюс. Импульс биполярный трапецеидальный, энергия 5–200 Дж восемью ступенями — здесь надо честно сказать: потолок 200 Дж ниже, чем 360 Дж у аксионовских ДА-Н-02 или ДКИ-Н-12. Для синхронизированной кардиоверсии и большинства протоколов 200 Дж бифазных достаточно, но если в вашем ТЗ жёстко прописано 360 Дж — это ограничение надо учесть заранее. Второй момент — батарея: не менее 30 разрядов от заряда, это немного, прибор по своей сути сетевой, стационарный; для активной работы «на колёсах» носимые модели удобнее. Зато электроды многоразовые (взрослые и детские разной площади) — в стоимости владения нет статьи на одноразовые накладки. Отдельно отмечу защиту ЭКГ-канала от импульса и звуковую сигнализацию разными тонами — это про безопасность и эргономику, за дизайн прибор даже получил приз «Виктория». Для закупщика важно: это изделие УОМЗ, то есть «Швабе»/Ростех — по ПП №1875 оно выигрывает у импорта, сервис и запчасти в стране. Что проверить перед закупкой: РУ 2008 года (ФСР 2008/03528) — сверьте актуальность в реестре, и уточните массу/габариты и комплект электродов по паспорту под вашу задачу.
Документы и нормативная информация
Похожие модели
Частые вопросы
Что представляет собой ДФР-02-УОМЗ?
ДФР-02-УОМЗ — синхронизируемый дефибриллятор-монитор производства Уральского оптико-механического завода («Швабе»/Ростех). Прибор купирует нарушения ритма сердца электрическим импульсом и одновременно регистрирует и отображает ЭКГ на мониторе. Он применяется как для реанимации, так и для планового восстановления ритма (кардиоверсии). Управление ручное; автоматического режима (АНД) и голосовых подсказок нет — это профессиональный аппарат для аттестованного персонала.
В каких режимах работает ДФР-02?
ДФР-02 работает в двух режимах:
— дефибрилляция — импульс подаётся нажатием кнопок на ручках утюжковых электродов;
— синхронизация (кардиоверсия) — импульс подаётся через 40 мс после прохождения зубца R на ЭКГ пациента.
Синхронизированный режим применяется при плановом восстановлении ритма.
Какой импульс и энергия у ДФР-02?
Прибор формирует биполярный (бифазный) трапецеидальный импульс — терапевтически эффективный, с минимумом повреждений. Энергия задаётся 8 уровнями от 5 до 200 Дж. Обратите внимание: максимум составляет 200 Дж — это ниже, чем 360 Дж у некоторых российских аналогов (Аксион ДА-Н-02, ДКИ-Н-12). Для синхронизированной кардиоверсии и большинства протоколов 200 Дж бифазных достаточно, но если в требованиях закупки указано 360 Дж — это ограничение нужно учесть.
Есть ли у ДФР-02 ЭКГ-монитор и печать?
Да. ДФР-02 оснащён ЖК-дисплеем 120×90 мм с регулируемой контрастностью и подсветкой. ЭКГ снимается с электродов дефибрилляции или с ЭКГ-электродов по отдельному каналу, который защищён от воздействия импульса; прибор измеряет ЧСС. Данные сохраняются в энергонезависимой памяти (до 40 результатов ЭКГ) и выводятся на ПК и встроенный термопринтер. В протоколе печатаются дата, время, режим, энергия, ФИО и диагноз пациента.
Можно ли применять ДФР-02 для детей?
Да. ДФР-02 комплектуется многоразовыми утюжковыми электродами разной площади — для взрослых и детей. Энергия выбирается из шкалы 5–200 Дж в соответствии с протоколом. Поскольку электроды многоразовые, постоянных расходов на одноразовые электроды нет.
Как ДФР-02 питается и сколько работает от батареи?
Питание комбинированное: от сети переменного тока 220 В и от встроенного перезаряжаемого аккумулятора 12 В. От полностью заряженной батареи прибор обеспечивает не менее 30 разрядов максимальной энергии (не менее 20 при температуре 0°C). Это относительно небольшой автономный ресурс — ДФР-02 по своей сути стационарный, сетевой прибор; для активной работы «на выезде» удобнее носимые модели.
Есть ли у ДФР-02 преимущества при госзакупках?
Да. ДФР-02 — российское медицинское изделие производства УОМЗ («Швабе»/Ростех), и это даёт преимущество при госзакупках. По ПП №1875 (ограничение допуска, «второй лишний») заявка с импортным дефибриллятором отклоняется, если есть предложение с российским аналогом. ДФР-02 как отечественный прибор оказывается в выигрышной позиции, а сервис, поверка и запчасти доступны внутри страны. Прибор зарегистрирован (РУ ФСР 2008/03528). Поскольку удостоверение выдано в 2008 году, актуальность записи рекомендуется проверить в реестре Росздравнадзора.
Где применяют ДФР-02?
ДФР-02 применяется преимущественно в стационарах:
— отделения реанимации и интенсивной терапии;
— кардиохирургические отделения;
— а также на догоспитальных этапах оказания медицинской помощи.
К работе с прибором допускается персонал, аттестованный для работы с аппаратами электроимпульсной терапии (напряжение выше 1000 В). За промышленный дизайн ДФР-02 удостоен российского приза «Виктория».
