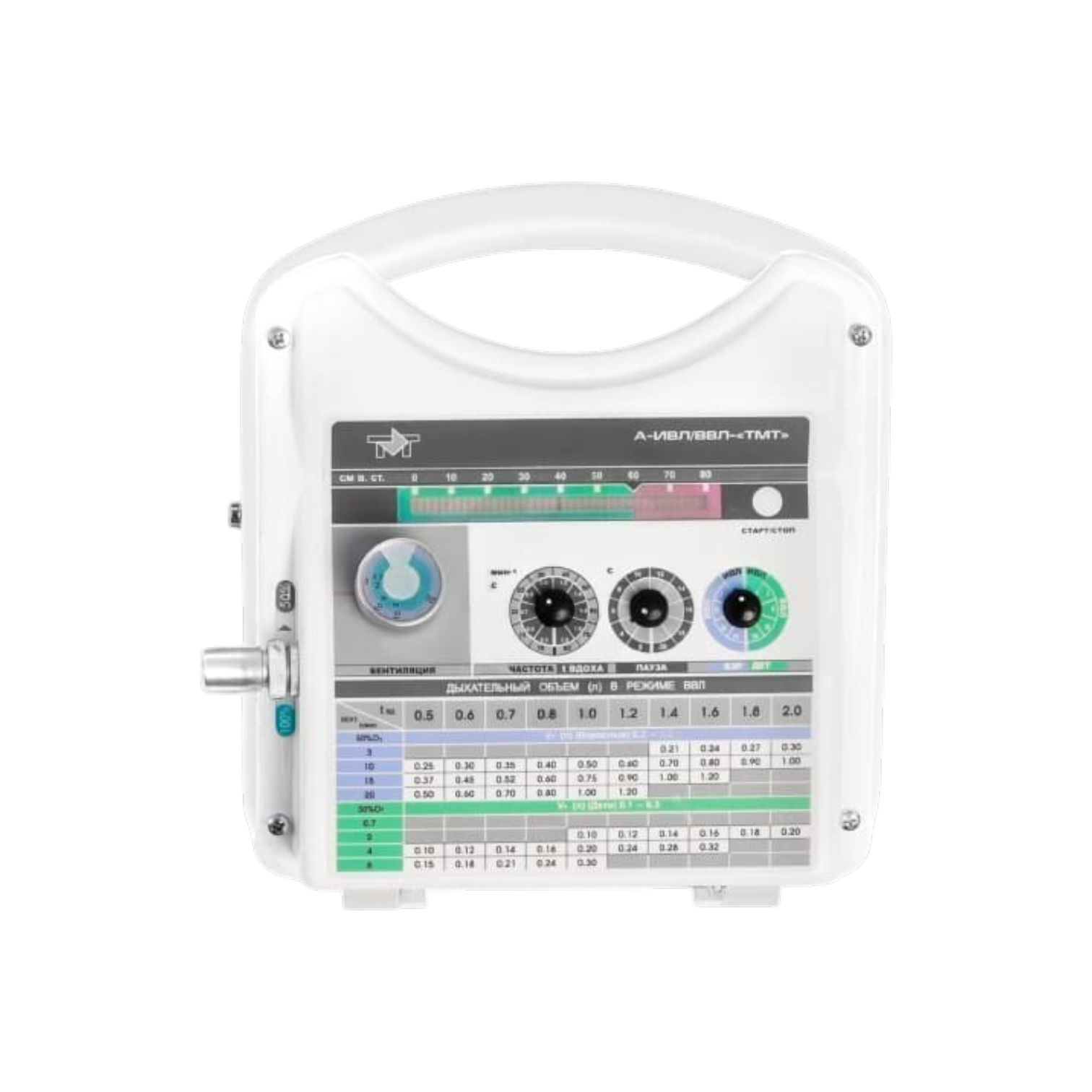

Аппарат портативный ИВЛ А-ИВЛ/ВВЛ-ТМТ
А-ИВЛ/ВВЛ-ТМТ — портативный пневматический аппарат ИВЛ, ВВЛ и оксигенотерапии производства ООО «ТМТ» (Россия). Предназначен для взрослых и детей от 1 года. Режимы: управляемая ИВЛ (три группы пациентов), вспомогательная ВВЛ («по требованию» и «автоматический»), оксигенотерапия O₂ 100% или 50%. МОВ взрослые 3–25 л/мин, дети 1–6 лет 0,7–6 л/мин, ингаляция 3–50 л/мин. ЧД: взрослые 10–30 д/мин, дети 20–80 д/мин. I:E = 1:2. Три источника питания: АКБ 2,2 А·ч, бортовая сеть 9,5–30В, сеть 220В. Пневматика от O₂ 0,2–0,5 МПа или кислородный баллон 2 л / 15 МПа (в комплекте). Физические органы управления. Штуцер пациента ISO F 15. РУ Росздравнадзора.
Ключевые возможности
- Специальный режим ИВЛ и ВВЛ для детей 1–6 лет: МОВ 0,7–6 л/мин и ЧД 20–80 дых/мин. Большинство портативных аналогов (включая Ритм 100 того же ТМТ) поддерживают детей только от 6 лет. А-ИВЛ/ВВЛ-ТМТ закрывает полный педиатрический диапазон
- «По требованию» — вдох только при попытке пациента с настраиваемым триггером и паузой. «Автоматический» — если вдоха нет, аппарат подаёт его принудительно. Полноценная ВВЛ с защитой от апноэ — уникально для пневматического класса
- Кислородный баллон 2 л с редуктором входит в стандартную поставку. Не нужно отдельно искать источник O₂ при первом применении. Баллон крепится вместе с аппаратом в машине СМП
- Полный спектр: управляемая ИВЛ (взрослые, дети ст.6 лет, дети 1-6 лет), вспомогательная ВВЛ (два подрежима), оксигенотерапия 100% O₂ или 50%. МОВ ингаляции до 50 л/мин
- Три независимых источника питания с автоматическим зарядным устройством АКБ. Работа в машине СМП от бортовой сети 9,5–30В; в стационаре — от 220В; в поле — от встроенного аккумулятора 2,2 А·ч
- Пневматический привод от источника кислорода — аппарат работает без электросети при наличии любого O₂ 0,2–0,5 МПа. Независимость от сетевого электроснабжения в аварийных ситуациях
- Управление физическими переключателями и вентилями — надёжно в полевых условиях, без риска сенсорного экрана. Стандартный штуцер пациента ISO F 15 совместим с любым стандартным дыхательным контуром. Индикатор давления на выходе — постоянный визуальный контроль
- Фиксация в машине скорой медицинской помощи, автономная работа при выездной реанимации, применение на дому и в палатах интенсивной терапии. Российское производство ООО «ТМТ» — сервис по всей России, РУ Росздравнадзора
А-ИВЛ/ВВЛ-ТМТ — портативный пневматический аппарат для проведения управляемой искусственной вентиляции лёгких (ИВЛ), вспомогательной искусственной вентиляции лёгких (ВВЛ) и оксигенотерапии кислородной и кислородно-воздушной смесью. Разработан и производится ООО «ТМТ» (TMT MedTech, Россия).
Ключевое отличие от большинства аналогов — поддержка трёх возрастных групп: взрослые и дети старше 6 лет, дети от 1 года до 6 лет. Для последней группы реализован специальный режим с уменьшенным объёмом минутной вентиляции (0,7–6 л/мин) и увеличенной частотой дыхания (20–80 дых/мин), что соответствует физиологическим потребностям маленьких детей. Это выгодно отличает А-ИВЛ/ВВЛ-ТМТ от Ритм 100 того же производителя, который предназначен для детей только от 6 лет.
Аппарат поддерживает два подрежима вспомогательной вентиляции (ВВЛ): «по требованию» — откликание на дыхательные усилия пациента с настраиваемой чувствительностью триггера (запускающим разрежением) и временем ожидания усилия (Пауза); «автоматический» — при отсутствии попытки вдоха за установленное время аппарат переходит к принудительной подаче дыхательного газа, защищая пациента от апноэ. Это делает А-ИВЛ/ВВЛ-ТМТ значительно более функциональным в части ВВЛ по сравнению с пневматическим АИВЛп-2/20-ТМТ, не имеющим вспомогательного режима.
Пневматическая система работает от любого источника сжатого кислорода с давлением 0,2–0,5 МПа (централизованная сеть) или кислородного баллона объёмом 2 л при давлении 15 МПа. Кислородный баллон 2 л с редуктором входит в стандартную поставку, обеспечивая готовность к немедленному автономному применению. Концентрация кислорода в газовой смеси — 100% или 50% (O₂+воздух), переключается механическим переключателем на корпусе.
Все органы управления — физические: переключатели, кнопки, вентиль регулировки МОВ. Штуцер пациента — стандарт ISO F 15. Индикатор давления на выходе «Пациент» обеспечивает визуальный контроль рабочего давления в дыхательном контуре. Индикатор заряда АКБ доступен при нажатии кнопки Старт/Стоп.
Три источника питания: встроенный аккумулятор 2,2 А·ч с автоматическим зарядным устройством, бортовая сеть постоянного тока 9,5–30В (≤1 А) и электросеть 220В через адаптер. Области применения: выездная служба интенсивной терапии и реанимации, медицинский транспорт, спасательные мероприятия МЧС, помощь на дому, палаты интенсивной терапии.
Общее
Источник газа
Питание
Состав O₂
Режим ИВЛ — взрослые/дети ст.6 лет
Режим ИВЛ — дети 1–6 лет
Режим ВВЛ — по требованию
Режим ВВЛ — автоматический
Режим ингаляции
Органы управления
Контур
Монтаж
Сертификация
Режимы вентиляции
Управляемая ИВЛ с переключением дыхательного цикла по времени. Активный вдох, пассивный выдох. МОВ 3–25 л/мин, ЧД 10–30 дых/мин, I:E = 1:2. Переключатель режима устанавливается в положение «Взрослые + ИВЛ». Применяется при апноэ, угнетении дыхательного центра у взрослых.
Управляемая ИВЛ для детей старше 6 лет — те же параметры, что и для взрослых (МОВ 3–25 л/мин, ЧД 10–30 д/мин, I:E = 1:2), но с педиатрическим контуром и маской. Переключатель в положении «Взрослые + ИВЛ» с педиатрическими принадлежностями.
Специализированный режим ИВЛ для детей раннего возраста (1–6 лет). МОВ 0,7–6,0 л/мин (уменьшенный — под педиатрическую физиологию). ЧД 20–80 дых/мин (повышенная). I:E = 1:2. Переключатель в положении «Дети + ИВЛ». Этот режим уникален для портативного класса — большинство аналогов (Ритм 100, АИВЛп-2/20) не поддерживают детей до 6 лет.
Вспомогательная ИВЛ в режиме откликания на дыхательные усилия пациента. Аппарат ожидает попытки самостоятельного вдоха пациента — при её обнаружении доставляет вдох с заданными параметрами. Чувствительность триггера (запускающее разрежение) настраивается переключателем. Переключатель Пауза задаёт время ожидания дыхательного усилия. Переключатель «Дети/Взрослые + ВВЛ» определяет группу пациента.
Вспомогательная ИВЛ с автоматическим резервным вдохом. Аппарат откликается на попытку вдоха пациента. При отсутствии попытки вдоха за установленное время ожидания (Пауза) аппарат автоматически переходит к принудительной подаче дыхательного газа. Обеспечивает защиту пациента от апноэ без ручного переключения режима. Рекомендуется при нестабильном дыхательном драйве в условиях транспортировки.
Самостоятельное дыхание пациента в среде кислорода или кислородно-воздушной смеси. МОВ 3–50 л/мин — для оксигенотерапии через маску. Два варианта: O₂ 100% (высокая концентрация при критической гипоксии) или кислородно-воздушная смесь ~50% O₂ (экономия баллона при длительной поддержке). Переключение — механическим переключателем O₂ % на корпусе.
Области применения
ИВЛ или ВВЛ пациента при транспортировке в машине СМП
Размещение: Крепление с баллоном 2 л в салоне
Кислород: Баллон 2 л (в комплекте) или борт. O₂
Примечание: Режим ВВЛ автоматический — защита от апноэ при изменении состояния в дороге. Для детей от 1 года — режим ИВЛ-Д1 с МОВ 0,7–6 л/мин.
ИВЛ ребёнка от 1 года при критическом нарушении дыхания
Размещение: Мобильный + крепление в машине
Кислород: Баллон 2 л или централизованный O₂
Примечание: Единственный в классе режим для детей от 1 до 6 лет с диапазоном МОВ 0,7–6 л/мин и ЧД 20–80 д/мин. Использовать педиатрический контур и маску.
ИВЛ пострадавшего при ЧС в полевых условиях
Размещение: Автономный, ручная переноска
Кислород: Баллон 2 л (в комплекте)
Примечание: Работает без электросети — только от кислорода и АКБ. При МОВ 10 л/мин и смеси 50% — ≈58 мин от баллона 2 л.
ВВЛ или ИВЛ пациента с хронической ДН на дому при обострении
Размещение: Мобильный или настенное крепление
Кислород: Централизованный O₂ (сеть) или баллон
Примечание: ВВЛ 'по требованию' — пациент с частично сохранённым дыханием получает поддержку только при попытке вдоха. Подключение к сети 220В от бытовой розетки.
Начало ИВЛ до подключения к стационарному аппарату
Размещение: Подключение к настенной O₂
Кислород: Централизованная кислородная сеть 0,2–0,5 МПа
Примечание: Используется как резервный аппарат при занятости стационарного ИВЛ или как временное решение при первичной стабилизации пациента.
ИВЛ или ВВЛ при авиатранспортировке в медицинском вертолёте
Размещение: Крепление к борту или ручная фиксация
Кислород: Баллон или бортовой O₂
Примечание: Физические органы управления — надёжнее сенсорных при вибрации борта. Бортовое питание 9,5–30В постоянного тока.
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
А-ИВЛ/ВВЛ-ТМТ — это следующий уровень относительно Ритм 100 того же производителя. Три принципиальных отличия с практическими последствиями. Первое — дети от 1 года. Большинство портативных ИВЛ, включая Ритм 100, начинаются с 6 лет. Здесь — с одного года, с отдельным режимом и собственным диапазоном МОВ 0,7–6 л/мин. Для бригады СМП, работающей с педиатрией, это принципиально. Второе — ВВЛ с двумя подрежимами. 'По требованию' — это синхронизация с пациентом; 'автоматический' — это страховка от апноэ в ВВЛ без переключения аппарата. В реальной практике, когда состояние пациента может меняться в дороге, это серьёзный аргумент. Третье — баллон в комплекте. Кажется мелочью, но при оснащении новой машины или формирования МЧС это реальная экономия времени и согласований. Управление физическими переключателями — это не шаг назад от Ритм 100 с дисплеем, это другой подход: механика надёжна в условиях холода, влажности, перчаток. Индикатор давления на выходе даёт постоянную обратную связь без взгляда на экран.
Документы и нормативная информация
Похожие модели
Частые вопросы
Почему А-ИВЛ/ВВЛ-ТМТ подходит для детей от 1 года, а Ритм 100 — только от 6 лет?
А-ИВЛ/ВВЛ-ТМТ имеет специализированный режим ИВЛ и ВВЛ для детей от 1 до 6 лет с отдельным диапазоном минутной вентиляции: 0,7–6 л/мин (у взрослых — 3–25 л/мин). Это соответствует физиологическим потребностям маленьких детей: им нужен меньший дыхательный объём. Высокая ЧД (20–80 дых/мин) в детском режиме также соответствует норме для этой возрастной группы.
Ритм 100 не имеет такого специализированного режима — его диапазон МОВ начинается с 0,5 л/мин, но ЧД только до 80 д/мин и нет выделенного «детского» режима с отдельными допусками. Для педиатрических бригад СМП, работающих с детьми от 1 года, А-ИВЛ/ВВЛ-ТМТ — единственный выбор в линейке ТМТ.
В чём разница между ВВЛ «по требованию» и ВВЛ «автоматическим»?
«По требованию» (on demand): аппарат ожидает попытки самостоятельного вдоха пациента. При обнаружении попытки (снижения давления в контуре ниже порога запускающего разрежения) подаётся принудительный вдох. Если пациент не делает попытку за время Паузы — аппарат ждёт дальше. Этот режим используется, когда дыхательный драйв стабилен.
«Автоматический»: аналогично, но если попытки вдоха нет за время Паузы — аппарат автоматически переходит к принудительной подаче вдоха без ожидания и без тревоги. Это режим с встроенной защитой от апноэ — рекомендуется при нестабильном состоянии пациента, при транспортировке, когда момент апноэ важно не пропустить.
Сколько работает аппарат от кислородного баллона 2 л?
Это зависит от режима и параметров вентиляции:
Баллон 2 л при 15 МПа содержит около 30 л кислорода (учитывая, что редуктор настраивается на 4 кгс/см², рабочий объём — около 290 л чистого O₂).
При МОВ 10 л/мин и смеси 50% O₂: расход ≈5 л O₂/мин → ≈58 минут.
При МОВ 20 л/мин и смеси 50% O₂: расход ≈10 л O₂/мин → ≈29 минут.
При МОВ 10 л/мин и 100% O₂: расход 10 л O₂/мин → ≈29 минут.
Для длительной транспортировки рекомендуется подключение к централизованной кислородной системе автомобиля СМП или дополнительные баллоны.
Почему в аппарате нет дисплея, а управление физическими переключателями?
А-ИВЛ/ВВЛ-ТМТ использует механические органы управления — переключатели, кнопки и вентиль. Это осознанное решение для применения в полевых условиях:
— Механические органы работают в перчатках, при отрицательных температурах, при влажности, которые делают сенсорные экраны ненадёжными;
— Нет риска повреждения дисплея при ударе;
— Быстрое управление без навигации по меню.
Индикатор давления на выходе обеспечивает постоянный визуальный контроль работы аппарата. Если вам нужен сенсорный дисплей с голосовыми подсказками — выберите Ритм 100 того же производителя.
Какое I:E у аппарата и можно ли его изменить?
Отношение вдоха к выдоху I:E = 1:2 — фиксированное для всех режимов ИВЛ и ВВЛ. Изменение I:E не предусмотрено конструкцией аппарата. I:E = 1:2 является физиологической нормой для большинства клинических ситуаций при краткосрочной вентиляции в экстренных условиях. Если вам нужна регулировка I:E, рассмотрите Авента-М (ТМТ/Ростех) или Аксион А-ИВЛ-Э-03.
Включён ли кислородный баллон в стандартную поставку?
Да. Кислородный баллон объёмом 2 л при давлении 15 МПа с редуктором входит в стандартную комплектацию А-ИВЛ/ВВЛ-ТМТ. Это позволяет немедленно начать работу в любом месте без дополнительного поиска источника кислорода. При использовании от централизованной кислородной сети баллон остаётся как резервный источник на случай прерывания подачи. Для оснащения машин СМП или медицинских формирований дополнительные баллоны 2 л доступны отдельно.
Чем А-ИВЛ/ВВЛ-ТМТ отличается от АИВЛп-2/20-ТМТ (Медпром)?
Оба аппарата — пневматические, от одного и того же производителя ТМТ, работают от сжатого кислорода, без сетевого электропитания как основного источника. Ключевые отличия:
1) ВВЛ: А-ИВЛ/ВВЛ-ТМТ имеет полноценную вспомогательную ИВЛ (два подрежима — по требованию и автоматический). АИВЛп-2/20-ТМТ — только управляемая ИВЛ, ВВЛ отсутствует.
2) Дети: А-ИВЛ/ВВЛ-ТМТ поддерживает детей от 1 года со специальным режимом. АИВЛп-2/20-ТМТ — только взрослые (формально не указано ограничение, но диапазон МОВ начинается с 3 л/мин).
3) Управление: А-ИВЛ/ВВЛ-ТМТ имеет электрическое управление и АКБ. АИВЛп-2/20-ТМТ — полностью пневматический, без электроники.
4) Индикация: А-ИВЛ/ВВЛ-ТМТ имеет индикатор давления на выходе и заряда АКБ. АИВЛп-2/20-ТМТ — без индикаторов.
Как подключить аппарат к централизованной кислородной системе СМП?
Для подключения к централизованной кислородной системе автомобиля СМП (или больничной сети) используется шланг питания из комплекта. Требуемое давление кислорода на выходе — 0,2–0,5 МПа (2–5 кгс/см²). Если давление в системе выше 0,5 МПа (что типично для централизованных систем под давлением 0,6 МПа), необходим редуктор давления, снижающий давление до рабочего диапазона аппарата. Для подключения к кислородному баллону 15 МПа — используется редуктор из комплекта, входящего в стандартную поставку. При подключении к бортовой кислородной системе автомобиля, уже оснащённой регулятором давления, — подключение напрямую через шланг питания из комплекта.
