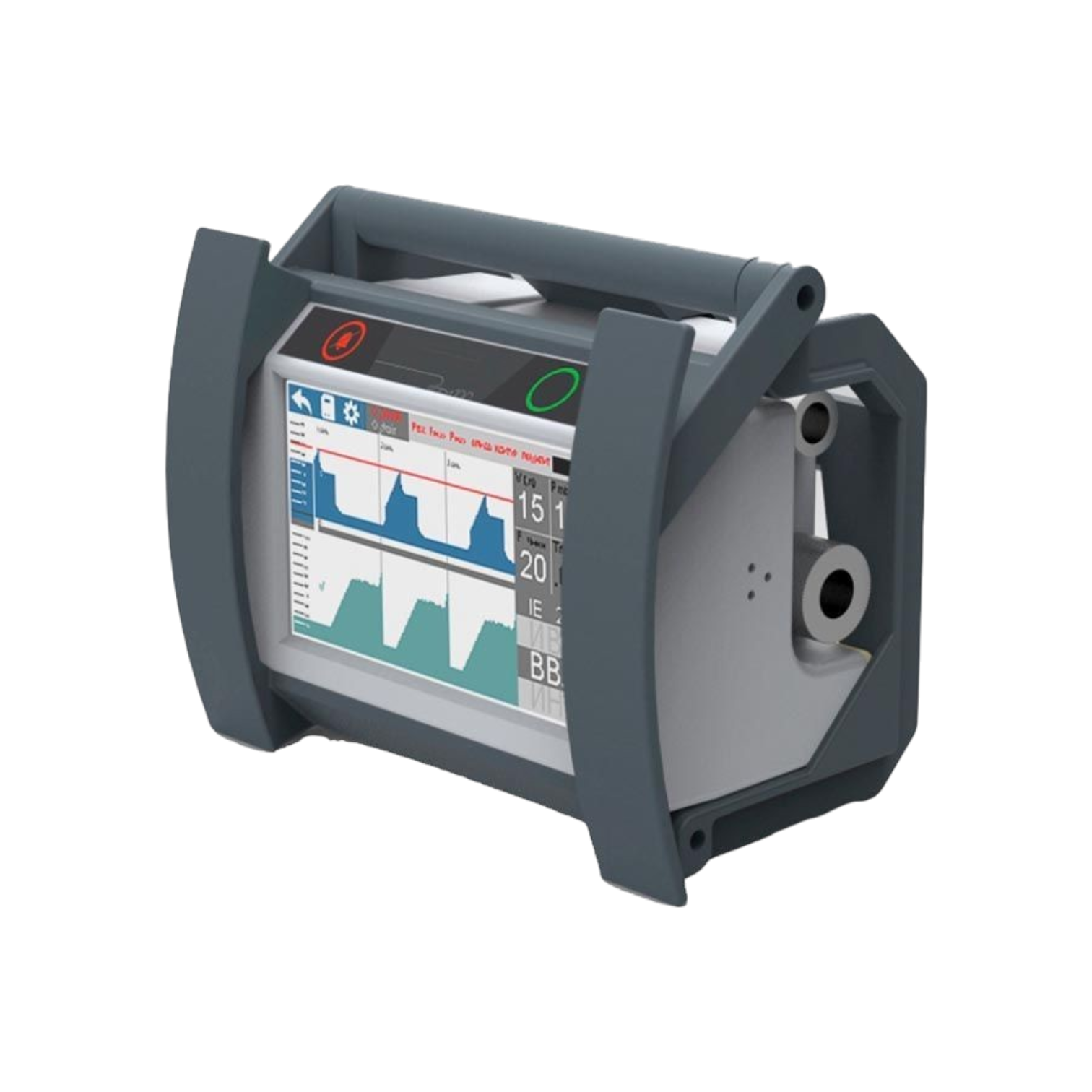

Аппарат ИВЛ ТМТ Ритм 100
Ритм 100 — сверхкомпактный портативный аппарат ИВЛ производства ООО «ТМТ» (Россия) для экстренной медицины: СМП, МЧС, полевых условий и внутрибольничной транспортировки. Масса ≤1,2 кг, габариты 161×110×96 мм. 5" цветной сенсорный дисплей с голосовыми и звуковыми подсказками. Режимы: CMV (управляемая ИВЛ), Assist CMV (вспомогательная с триггером), ингаляция/оксигенотерапия (O₂ 100% или 55±5%). ЧД 5–80 дых/мин, МОВ 0,5–25 л/мин, I:E 3:1–1:3. Авто-ввод параметров по возрасту/весу/росту. 3 нажатия для смены параметров. АКБ 1500 мАч / 4 ч. Питание 220В / 9,5–30В (борт). Крепление к машине СМП, стационару или носилкам. Российское производство.
Ключевые возможности
- Один из самых лёгких российских портативных ИВЛ: 1,2 кг и размером с ладонь. Блок управления крепится прямо на носилках; кислородный баллон — под ними. Пациент на ИВЛ едет в машине, поднимается по лестнице, перевозится на вертолёте — аппарат не мешает
- Введи возраст, вес и рост пациента — аппарат сам рассчитает и предложит оптимальные параметры вентиляции. В экстренной ситуации это устраняет риск ошибки при ручном подборе и экономит критически важное время
- Смена любых параметров вентиляции и тревог — за 3 нажатия на сенсорном 5" экране. Голосовые и звуковые подсказки информируют персонал без взгляда на дисплей. Интерфейс рассчитан на первое применение без специального обучения
- Управляемая ИВЛ, вспомогательная ИВЛ с триггером и оксигенотерапия (O₂ 100% или кислородно-воздушная 55±5%). ЧД 5–80 дых/мин и МОВ до 25 л/мин покрывают все сценарии от педиатрии до реанимации взрослых
- АКБ 1500 мАч на 4 часа работы с автозарядкой. Бортовая сеть автомобиля СМП 9,5–30В. Сеть 220В. Аппарат не останавливается при смене источника питания в дороге
- Переключение между 100% кислородом и кислородно-воздушной смесью (55±5%) — физическим поворотным переключателем на торцевой части корпуса. Быстро и без входа в меню — критично в экстренной ситуации
- Специальные крепления позволяют фиксировать аппарат в машине СМП (с 2-литровым баллоном), на настенной стойке стационара или непосредственно на носилках с пациентом
- ООО «ТМТ» — отечественный разработчик и производитель. Аппарат зарегистрирован в Росздравнадзоре. Короткие сроки поставки, запчасти в России, документация на русском языке, доступный авторизованный сервис
Ритм 100 — портативный аппарат искусственной вентиляции лёгких, разработанный ООО «ТМТ» (TMT MedTech, Россия) специально для службы скорой медицинской помощи и медицины катастроф. Применяется в машинах СМП, при спасательных операциях МЧС, в полевых госпиталях, при транспортировке и в стационарных условиях.
Ключевое конкурентное преимущество — предельная компактность: масса не более 1,2 кг и размеры 161×110×96 мм. Это позволяет крепить блок управления непосредственно на носилках с пациентом (кислородный баллон при этом размещается под носилками), в автомобиле СМП вместе с 2-литровым баллоном, или на стационарной настенной стойке.
Цветной контрастный сенсорный дисплей 5 дюймов отображает параметры дыхания в режиме реального времени с поддержкой голосовых и звуковых подсказок — персонал информируется о режиме, параметрах и тревогах даже при невозможности взглянуть на экран. Интерфейс разработан для экстренного применения: смена любых параметров дыхания и тревог выполняется за 3 нажатия.
Уникальная функция автоматического ввода: при вводе возраста, веса и роста пациента аппарат самостоятельно рассчитывает и предлагает оптимальные параметры вентиляции. Это особенно критично при экстренном применении, когда нет времени на ручной подбор параметров по номограммам.
Три режима работы: CMV (управляемая ИВЛ с автоматической подачей установленных параметров), Assist CMV / ВВЛ (вспомогательная ИВЛ — аппарат ожидает попытки вдоха пациента с заданной чувствительностью триггера) и ингаляция (оксигенотерапия в режиме самостоятельного дыхания кислородом 100% или кислородно-воздушной смесью 55±5%). Переключение концентрации кислорода — поворотным переключателем на корпусе.
Параметры вентиляции: ЧД 5–80 дых/мин, МОВ 0,5–25 л/мин (ИВЛ/ВВЛ) и 3–50 л/мин (ингаляция), I:E 3:1–1:3. Источник кислорода: централизованная система 0,3–0,5 МПа или баллон 15 МПа (150 кгс/см²).
Три источника питания: сеть 220В, бортовая сеть 9,5–30В постоянного тока (автомобиль СМП) и встроенный аккумулятор 1500 мАч на 4 часа работы. Заряд АКБ — не более 6 часов; автоматическое зарядное устройство. Тревога при снижении заряда ниже 10%.
Система тревог: тревога ВДОХ (попытка вдоха в режиме CMV), тревога АПНОЭ (отсутствие попытки вдоха в ВВЛ), тревога Pвх (низкое давление на входе — баллон пустеет), тревога низкого заряда АКБ. Российское производство — доступный сервис и быстрые поставки запчастей по всей России.
Общее
Габариты и вес
Дисплей и интерфейс
Режимы
Параметры вентиляции
Кислород
Питание
Тревоги
Монтаж
Сертификация
Режимы вентиляции
Аппарат автоматически подаёт вдохи с установленными параметрами — объёмом или давлением, с заданной частотой дыхания и соотношением I:E. Режим для пациентов без самостоятельного дыхания. Тревога ВДОХ срабатывает при попытке самостоятельного вдоха пациента (для информирования персонала о наличии дыхательного драйва). Параметры рассчитываются автоматически по возрасту/весу/росту или вводятся вручную.
Аппарат ожидает попытки самостоятельного вдоха пациента с заданной чувствительностью триггера. При обнаружении попытки вдоха — доставляет вдох с установленными параметрами. Если попытка вдоха не обнаружена за установленный интервал — срабатывает тревога АПНОЭ и аппарат переходит к принудительной вентиляции. Применяется у пациентов с частично сохранённым дыхательным драйвом.
Самостоятельное дыхание пациента в среде кислородной смеси. Два варианта концентрации: 100% O₂ или кислородно-воздушная смесь (55±5%). Переключение — поворотным переключателем на корпусе. Минутная вентиляция 3–50 л/мин. Применяется при оксигенотерапии с сохранённым самостоятельным дыханием.
Области применения
ИВЛ пациента при транспортировке в машине СМП
Размещение: Пристенное крепление с 2-литровым кислородным баллоном
Питание: Бортовая сеть 9,5–30В постоянного тока или АКБ
Примечание: Компактный блок (161×110×96 мм) не занимает пространство в салоне. Авто-расчёт параметров при экстренном подключении.
ИВЛ при переноске пациента до машины или в труднодоступном месте
Размещение: Блок крепится на носилках; баллон — под носилками
Питание: АКБ 4 часа
Примечание: 1,2 кг и крепление на носилках — обе руки персонала свободны. Критично при эвакуации из зданий, подъёма/спуска по лестнице.
Вентиляция пострадавших при ЧС, авариях, природных катастрофах
Размещение: Автономный с АКБ или от генератора
Питание: АКБ или любой источник 9,5–30В / 220В
Примечание: Компактность и автономность — ключевые факторы при развёртывании в полевом госпитале или на месте катастрофы без инфраструктуры.
ИВЛ пациента при авиатранспортировке в медицинском вертолёте
Размещение: Крепление к борту или на носилках
Питание: Бортовая сеть 9,5–30В или АКБ
Примечание: Малый вес критичен при загрузке вертолёта. Стабильная работа при вибрации.
Первичная стабилизация пациента до подключения к стационарному ИВЛ
Размещение: Настенное крепление или мобильный
Питание: Сеть 220В или АКБ
Примечание: Используется для немедленного начала вентиляции до подготовки стационарного аппарата или при его занятости.
Обеспечение ИВЛ в полевых условиях при развёртывании медицинского формирования
Размещение: Автономный с АКБ / от генератора
Питание: АКБ, генератор, любой источник 9,5–30В или 220В
Примечание: Не требует централизованного сжатого воздуха. Работает только от кислородного баллона и электропитания.
Периодическая вентиляционная поддержка тяжёлых больных на дому
Размещение: Мобильный / настенное крепление
Питание: Сеть 220В + АКБ резерв
Примечание: Простой интерфейс (3 нажатия) позволяет обслуживающему персоналу или родственникам работать с аппаратом без специальной подготовки.
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
Ритм 100 — это аппарат с чёткой специализацией: экстренная медицина в условиях, где каждый грамм веса имеет значение. 1,2 кг на носилках — это другая история, чем 4-5 кг транспортного аппарата. Персонал не думает о том, куда поставить ИВЛ при погрузке пациента. Авто-ввод по возрасту/весу/росту — часто недооценивают, но на выезде, когда рядом нет справочников и ты работаешь один, это конкретно снижает риск. Три нажатия для смены параметров — если попробовать рядом с конкурентами, разница очевидна. Голосовые подсказки — практическая вещь в шумном салоне СМП. Поворотный переключатель O₂/AIR на корпусе без входа в меню — это про то, что у инженеров ТМТ есть понимание реальных условий работы. Ограничения очевидны: только три режима, нет ПДКВ, нет PSV, нет расширенного мониторинга. Это аппарат не для ОРИТ — для ОРИТ есть Авента-М или MV300. Для своей ниши — полевой СМП, МЧС, транспортировка — Ритм 100 очень хорошо попадает в потребность.
Документы и нормативная информация
Похожие модели
Частые вопросы
Как работает авто-ввод параметров по данным пациента?
При запуске аппарата или смене пациента оператор вводит три параметра: возраст, вес и рост пациента. На основе этих данных аппарат автоматически рассчитывает рекомендуемые параметры вентиляции — частоту дыхания, минутный объём и соотношение вдоха/выдоха — в соответствии с физиологическими нормами для данной группы пациентов.
Оператор может принять эти параметры одним нажатием или скорректировать вручную. В экстренной ситуации функция авто-расчёта позволяет запустить адекватную вентиляцию за секунды без обращения к справочникам и номограммам.
Можно ли прикрепить Ритм 100 прямо на носилки с пациентом?
Да — это один из ключевых конструктивных сценариев аппарата. Блок управления Ритм 100 крепится на носилках непосредственно рядом с пациентом. Кислородный баллон (2 л) размещается под носилками в специальном креплении. Дыхательный контур короткий и не мешает транспортировке. Вес 1,2 кг практически не влияет на баланс носилок. Это позволяет проводить непрерывную ИВЛ при переноске пациента вручную, на лестнице или в лифте без перекладывания аппарата.
Что значит «3 нажатия» для смены параметров?
Интерфейс Ритм 100 спроектирован так, что любой параметр вентиляции (ЧД, МОВ, I:E, режим, чувствительность триггера) или порог тревоги изменяется не более чем за три нажатия на сенсорный дисплей. Это принципиальное отличие от аппаратов с многоуровневыми меню, где для изменения одного параметра нужно войти в несколько подменю. При экстренном применении скорость управления напрямую влияет на безопасность пациента.
Как переключаться между 100% O₂ и кислородно-воздушной смесью?
Переключение концентрации кислорода в дыхательной смеси выполняется физическим поворотным переключателем, расположенным на торцевой части корпуса аппарата — без входа в экранное меню. Два положения: O₂ (100% кислород) и O₂+AIR (кислородно-воздушная смесь, 55±5%). Поворот переключателя занимает секунду и не требует отвлечения внимания от пациента. Режим ингаляции при 55% O₂ позволяет экономить кислород при длительной оксигенотерапии.
Что такое тревога ВДОХ в режиме CMV?
В режиме CMV (управляемая ИВЛ) аппарат подаёт вдохи с заданной частотой, не ожидая усилий пациента. Тревога ВДОХ срабатывает, когда аппарат фиксирует попытку самостоятельного вдоха пациента — то есть наличие дыхательного драйва. Это информационная тревога: она сигнализирует персоналу, что пациент пытается дышать самостоятельно. Врач может переключить аппарат в режим Assist CMV (ВВЛ), чтобы синхронизировать вентиляцию с усилиями пациента.
Сколько работает аппарат от батареи и как заряжается?
При полном заряде аккумулятора 1500 мАч и типичной вентиляции аппарат работает около 4 часов. Реальное время зависит от параметров вентиляции и режима работы. АКБ заряжается автоматически при подключении к любому из источников питания — сети 220В или бортовой сети 9,5–30В. Время полной зарядки — не более 6 часов. При снижении заряда ниже 10% срабатывает звуковая и визуальная тревога. Для расширенной автономности доступен дополнительный аккумулятор.
Подходит ли Ритм 100 для детей?
Аппарат предназначен для взрослых и детей — функция авто-ввода параметров по возрасту, весу и росту позволяет быстро настроить вентиляцию под педиатрического пациента. Диапазон частоты дыхания 5–80 дых/мин и МОВ от 0,5 л/мин охватывают педиатрические потребности. Для работы с детьми необходим педиатрический дыхательный контур и детская лицевая маска — оба доступны как опции при заказе.
В чём принципиальное отличие Ритм 100 от Авента-М и А-ИВЛ-Э-03?
Три аппарата занимают разные ниши:
Ритм 100 — сверхлёгкий (1,2 кг) экстренный аппарат для СМП, МЧС и носилок. Три режима (CMV, Assist CMV, ингаляция), максимально простое управление (3 нажатия), авто-ввод по данным пациента. Нет ПДКВ, нет PSV, нет расширенного мониторинга.
А-ИВЛ-Э-03 (Аксион) — более функциональный портативный электрический ИВЛ: 5 режимов (включая SIMV и PSV/CPAP с триггером), батарея 11 часов, дисплей 2,7". Вес больше, функционал шире.
Авента-М (УПЗ-КРЭТ) — стационарный ИВЛ высокого класса для ОРИТ: большой экран, AUTO-MVG, маневр рекрутирования, метаболический мониторинг. Для профессионального применения в реанимации.
Выбор зависит от задачи: экстренный транспорт → Ритм 100; транспорт + базовый ОРИТ → А-ИВЛ-Э-03; профессиональный ОРИТ → Авента-М.
