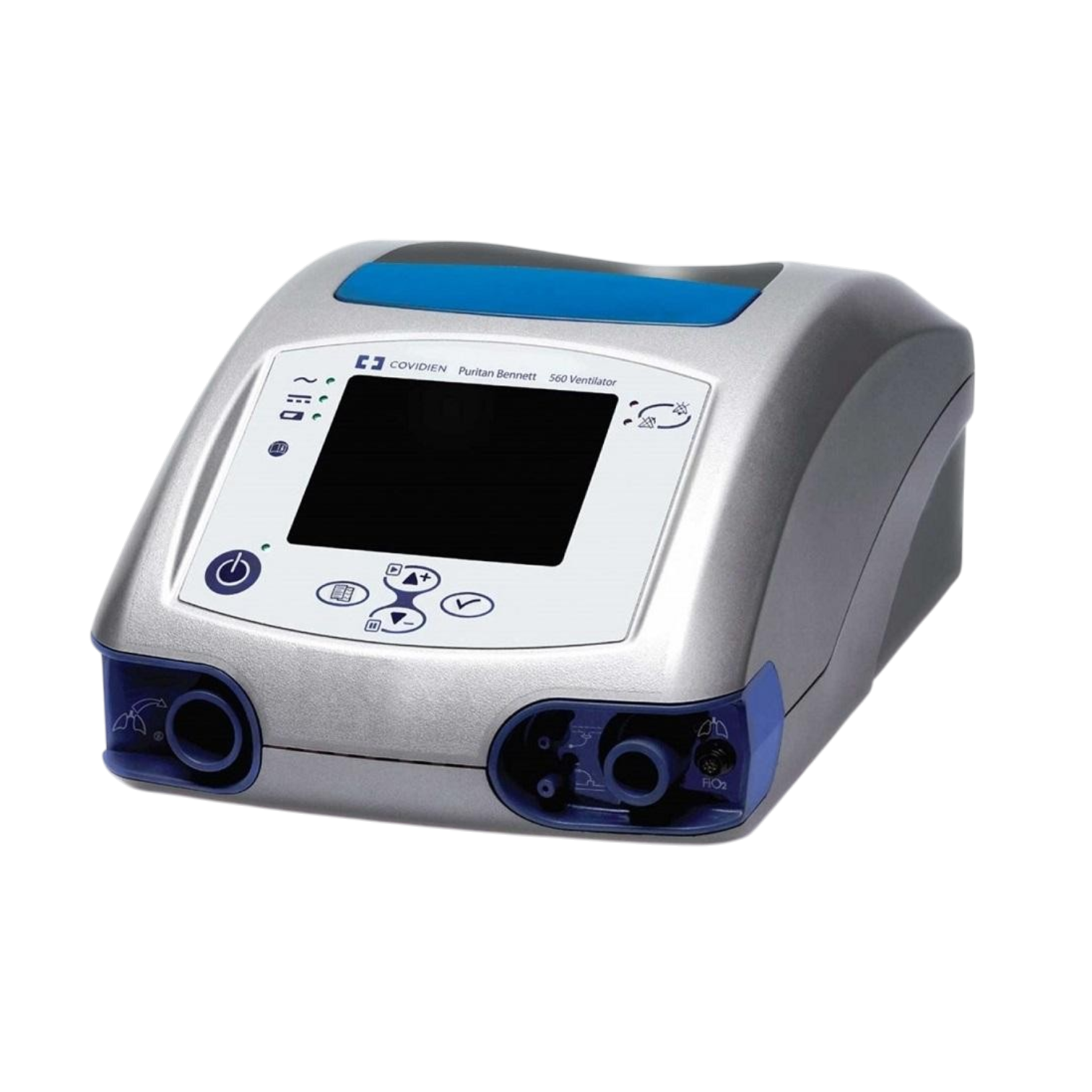

Аппарат ИВЛ Medtronic Puritan Bennett 560
Puritan Bennett 560 — портативный аппарат ИВЛ производства Medtronic (США/Ирландия) для длительной домашней и стационарной инвазивной и неинвазивной вентиляции. 4,5 кг, 235×315×154 мм, уровень шума <30 дБА. Батарея Li-Ion до 11 часов с индикатором оставшегося времени ч:мм. Три источника питания: 220В, 12В, 24В (автомобиль/авиация). Сертификат RTCA/DO-160F — разрешён на коммерческих авиарейсах. Режимы: V A/C, P A/C, SIMV (объём/давление), СПОНТ/CPAP, PSV/ST. ДО 50–2000 мл, ЧД 1–60 д/мин, давление 5–55 мбар. Авто-определение клапана. USB + ПО. Отчёты и диаграммы за 24 ч. Взрослые и дети от 5 кг. РУ Росздравнадзора.
Ключевые возможности
- Сертификат RTCA/DO-160F означает, что аппарат прошёл испытания на электромагнитную совместимость и безопасность для бортового оборудования — пациент может путешествовать с ним на регулярных авиарейсах без специального разрешения
- Встроенный Li-Ion аккумулятор до 11 часов. Индикатор показывает не процент заряда, а точное оставшееся время в часах и минутах — с учётом текущих параметров работы. Пациент и родственники точно знают, сколько времени можно не подключаться к сети
- Один из самых лёгких аппаратов ИВЛ в классе. Уровень шума менее 30 дБА — пациент и рядом спящие его не замечают. Компактный форм-фактор — умещается на прикроватной тумбочке
- Сеть 220В, бортовая сеть автомобиля 12В и бортовая сеть воздушного судна 24В — аппарат работает в любых условиях. Автоматическое переключение между источниками без прерывания вентиляции
- Функция автоматического определения типа клапана устанавливает правильный режим работы в зависимости от конфигурации подключённого контура. Особенно важно при смене контура на дому без медицинского персонала
- Все основные режимы для инвазивной (трахеальная трубка) и неинвазивной (маска) вентиляции. PSV/ST с резервным дыханием — ключевой режим для долгосрочной домашней НВЛ при нервно-мышечных заболеваниях
- Встроенный USB-накопитель автоматически сохраняет данные вентиляции. Прилагаемое ПО передаёт данные на компьютер врача для анализа. Экранные отчёты и диаграммы за 24 ч — без подключения к ПК
- Регулируемые конфигурации для взрослых и детей от 5 кг. Потоковый триггер снижает усилие вдоха. Поддержка одно- и двухканального контура, одноразовых и многоразовых принадлежностей
Puritan Bennett 560 — портативный аппарат искусственной и неинвазивной вентиляции лёгких производства Medtronic plc (США/Ирландия) из линейки Puritan Bennett. Предназначен для постоянной длительной или периодической механической вентиляционной поддержки пациентов с хронической дыхательной недостаточностью, нервно-мышечными заболеваниями, ХОБЛ и другой бронхолёгочной патологией — в домашних условиях, в стационаре и при транспортировке.
Вес 4,5 кг и компактные размеры 235×315×154 мм позволяют пациентам вести максимально полноценную жизнь. Уровень шума менее 30 дБА на расстоянии 1 метра — аппарат практически бесшумен в ночных условиях. Встроенная литий-ионная батарея обеспечивает до 11 часов работы; уникальный индикатор в режиме реального времени показывает точное оставшееся время в часах и минутах при текущих параметрах. Три источника питания: сеть 220В, постоянный ток 12В и 24В — от бортовой сети автомобиля или воздушного судна.
Аппарат имеет сертификат RTCA/DO-160F, что официально разрешает его применение на борту коммерческих авиарейсов. Это открывает возможность путешествовать пациентам на ИВЛ без специальных медицинских рейсов.
Функция автоматического определения клапана помогает установить правильный режим в зависимости от конфигурации подключённого дыхательного контура — снижает риск ошибки при сборке оборудования. Регулируемый потоковый триггер минимизирует усилие вдоха пациента. Поддерживаются одно- и двухканальные контуры, одноразовые и многоразовые принадлежности.
Режимы вентиляции: V A/C (ассист/контроль с контролем объёма), P A/C (ассист/контроль с контролем давления), SIMV объёмный и давления с поддержкой, СПОНТ/CPAP, PSV/ST. Режим PSV/ST — поддержка давлением с резервным временным дыханием — является основным для долгосрочной НВЛ при НМЗ и хронической ДН. Диапазон ДО 50–2000 мл, ЧД 1–60 д/мин, давление 5–55 мбар.
Встроенный USB-накопитель автоматически записывает все данные вентиляции; прилагаемое ПО позволяет врачу анализировать данные на ПК. Экранные меню дают возможность просматривать отчёты и диаграммы за последние 24 часа без подключения к компьютеру. Связанные режимы и система оповещений предотвращают установку несовместимых параметров. Регулируемые уровни тревог позволяют точно настроить пороги оповещений под конкретного пациента. Унифицированная конструкция линейки PB 560/980 сокращает время обучения персонала.
Клинические показания: хроническая дыхательная недостаточность, нервно-мышечные заболевания (БАС, миодистрофия Дюшенна, спинальная мышечная атрофия), ХОБЛ, рестриктивные заболевания лёгких, гипоксемическая лёгочная недостаточность.
Общее
Габариты и вес
Акустика
Питание
Сертификация авиационная
Параметры вентиляции
Режимы
Триггер
Контур
Интеллектуальные функции
Данные и мониторинг
Дополнительно
Унификация
Сертификация
Режимы вентиляции
Volume Assist/Control — принудительные вдохи с заданным дыхательным объёмом. При попытке самостоятельного вдоха аппарат доставляет полный принудительный вдох при срабатывании триггера (Assist); при отсутствии попытки — принудительный вдох с заданной частотой (Control). Применяется у пациентов со сниженным или нестабильным дыхательным драйвом.
Pressure Assist/Control — принудительные вдохи с заданным инспираторным давлением. Принцип Assist/Control как в V A/C, но контроль по давлению, а не объёму. Применяется при высоком риске баротравмы и при использовании масочной НВЛ.
Синхронизированная перемежающаяся принудительная вентиляция с контролем объёма. Принудительные вдохи синхронизированы с попытками самостоятельного дыхания. Между принудительными вдохами — спонтанное дыхание с поддержкой давлением (PSV). Режим постепенного отлучения от ИВЛ при длительной вентиляции.
Синхронизированная перемежающаяся принудительная вентиляция с контролем давления. Принцип SIMV при управлении давлением вместо объёма. Подходит при нестабильном комплайнсе лёгких.
Режим полностью спонтанного дыхания. При CPAP — постоянное положительное давление в дыхательных путях. Каждый вдох — самостоятельный. Поддерживает открытые альвеолы. Применяется при отлучении, минимальной поддержке и НВЛ с CPAP.
Pressure Support Ventilation / Spontaneous-Timed: каждый самостоятельный вдох поддерживается давлением (PSV — S). При апноэ или пропуске триггера аппарат доставляет резервный вдох с заданной частотой (T). Основной режим для долгосрочной домашней неинвазивной вентиляции при нервно-мышечных заболеваниях, ХОБЛ и хронической ДН. Обеспечивает безопасность при ночной вентиляции, когда пациент не может активно контролировать дыхание.
Мониторинг
Текущий активный режим
Суммарная, спонтанная, принудительная
Требует измерительного комплекта
В ч и мин при текущих параметрах — реальное время
Без подключения к ПК
Регулируемый порог
Регулируемый порог
Срабатывает при отсутствии триггера — включает резервное дыхание (ST)
Звуковой и визуальный сигнал
Звуковой сигнал при отключении от сети
Связанные режимы — аппарат не допустит несовместимых настроек
Обнаружение утечки в контуре
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
PB 560 — это аппарат, у которого главное конкурентное преимущество чётко обозначено в названии: Puritan Bennett. Бренд с десятилетиями истории в домашней вентиляции, и 560 — его портативный флагман для длительного применения. Авиационный сертификат RTCA/DO-160F — практически уникальная вещь в своём классе: большинство аппаратов ИВЛ на борту — под вопросом или требуют специальных согласований. PB 560 — нет. Это критически важно для пациентов, живущих не в Москве или планирующих реабилитацию в другом городе. Индикатор оставшегося времени в часах и минутах — не процент, а конкретное время при текущей нагрузке — это то, чего не хватает в большинстве аппаратов: пациент может планировать перемещение. <30 дБА — это реально бесшумная работа. Пациент с ночной НВЛ не будит семью. PSV/ST — классика для долгосрочной НВЛ при БАС, миодистрофии, СМА: режим стабильный, предсказуемый, хорошо переносится. Аппарат выглядит и работает просто — это не недостаток, а осознанное решение для применения вне стационара.
Документы и нормативная информация
Похожие модели
Частые вопросы
Можно ли использовать PB 560 в самолёте?
Да. Puritan Bennett 560 имеет сертификат RTCA/DO-160F — это американский авиационный стандарт, подтверждающий, что аппарат прошёл испытания на электромагнитную совместимость с бортовым оборудованием и не вмешивается в работу авионики. Большинство международных и отечественных авиаперевозчиков принимают этот сертификат как достаточное основание для допуска медицинского оборудования на борт. Аппарат питается от бортовой сети 12В/24В или от собственного аккумулятора. Рекомендуем заблаговременно уведомить авиакомпанию — требования могут различаться.
Сколько реально работает батарея и как это определяется?
Встроенная литий-ионная батарея обеспечивает до 11 часов работы — это максимальное значение при оптимальных условиях и минимальной нагрузке. Реальное время зависит от настроек вентиляции, физиологии пациента и условий окружающей среды.
Уникальная особенность PB 560: индикатор показывает не процент заряда, а точное оставшееся время работы в часах и минутах — рассчитанное на основе текущих параметров вентиляции в реальном времени. Если параметры изменились, индикатор мгновенно пересчитывает прогноз. Это позволяет пациенту точно планировать время без розетки.
Для кого этот аппарат — для дома или для стационара?
PB 560 разработан в первую очередь для длительной домашней вентиляции, но применяется и в стационарах — особенно для пациентов, которых планируют перевести на домашнее лечение. Унифицированная конструкция с PB 980 (стационарным аппаратом) позволяет персоналу работать с обоими аппаратами без дополнительного обучения. Пациенты с постоянной ИВЛ при НМЗ или ХДН могут самостоятельно управлять настройками без медицинского персонала. Для острых состояний и ОРИТ предназначен PB 980.
Как подключить PB 560 к автомобильной сети?
В комплекте поставки входит кабель для питания от постоянного тока 12В и 24В. Он подключается к прикуривателю или к аккумуляторным клеммам автомобиля. При включении в бортовую сеть аппарат автоматически переключается на внешнее питание, сохраняя при этом внутреннюю батарею заряженной. При отключении от бортовой сети — мгновенно переходит на аккумулятор без прерывания вентиляции. Это позволяет транспортировать пациента в машине без риска разряда батареи.
Что такое функция автоматического определения клапана?
Аппарат автоматически определяет тип подключённого клапана (клапана выдоха в дыхательном контуре) и устанавливает соответствующий режим работы. Это важно, потому что разные типы клапанов требуют разных алгоритмов вентиляции. Без авто-определения оператор должен вручную указать тип клапана — ошибка при сборке контура может привести к неправильной вентиляции. Для домашнего применения, где аппарат часто собирает сам пациент или родственник, это дополнительная защита от ошибки.
Что такое режим PSV/ST и зачем он нужен?
PSV/ST (Pressure Support Ventilation / Spontaneous-Timed) — режим поддержки давлением с резервным временным дыханием:
S (Spontaneous) — каждый самостоятельный вдох пациента усиливается аппаратом на заданный уровень давления поддержки;
T (Timed) — резервный вдох: если пациент не делает вдох за заданное время (апноэ или пропуск триггера), аппарат автоматически подаёт вдох с заданными параметрами.
PSV/ST является основным режимом для долгосрочной домашней НВЛ — прежде всего при нервно-мышечных заболеваниях (БАС, миодистрофия, СМА). Ночная вентиляция в PSV/ST безопасна: пациент получит вдох даже если во сне пропустит триггер.
Можно ли использовать PB 560 для детей?
Да. PB 560 предназначен для взрослых и детей с массой тела от 5 кг. Аппарат имеет регулируемые конфигурации для взрослых и педиатрических пациентов. Диапазон дыхательного объёма от 50 мл позволяет обеспечить вентиляцию детей дошкольного и школьного возраста. Для работы с детьми необходим педиатрический дыхательный контур и соответствующая маска (опции). Уточняйте педиатрическую конфигурацию при заказе у менеджера Medford.
Как сохраняются данные вентиляции и как их передать врачу?
Встроенный USB-накопитель автоматически и непрерывно записывает все данные вентиляции в фоновом режиме — пациенту ничего не нужно делать. В комплект входит программное обеспечение для просмотра этих данных на ПК. На очередном визите или дистанционно пациент просто передаёт врачу файл с USB-накопителя — врач видит полную картину вентиляции за весь период. Помимо этого, на экране аппарата доступны отчёты и диаграммы за последние 24 часа без подключения к компьютеру.
