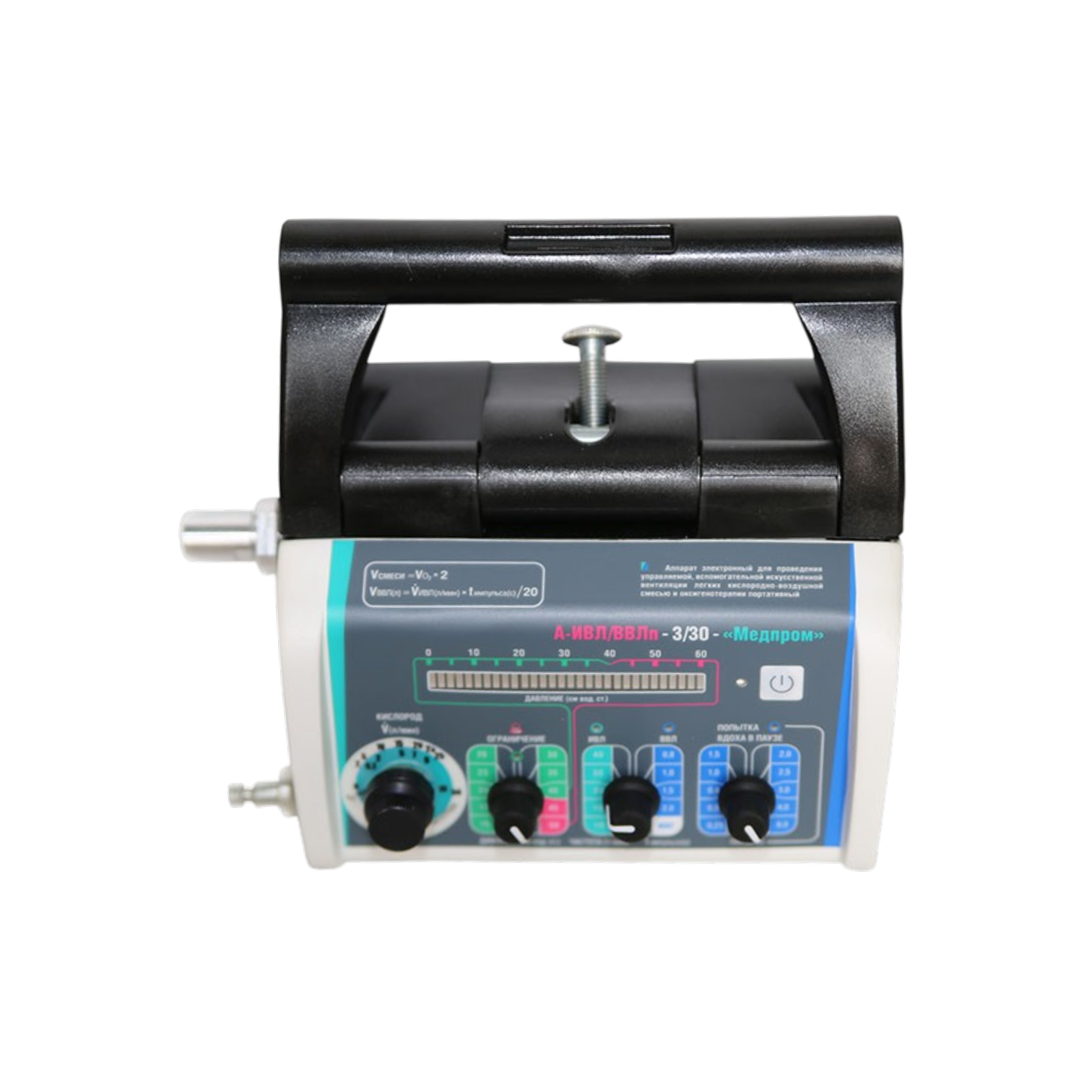

Аппарат ИВЛ Медпром А-ИВЛ/ВВЛп-3/30
А-ИВЛ/ВВЛп-3/30 — портативный пневматический аппарат ИВЛ, ВВЛ и оксигенотерапии производства ООО «Медпром» (Санкт-Петербург). Предназначен для СМП, МЧС, медицины катастроф, полевых и внутригоспитальных мероприятий. Масса ≤3 кг, 210×125×145 мм, цельнометаллический корпус с водо- и грязеотталкивающей тканью. Режимы: ИВЛ (ЧД 10–40, МОВ 0,7–25 л/мин), ВВЛ (контроль попытки вдоха, пауза на выдох), ингаляция (1–40 л/мин). I:E 1:2 и 1:1. O₂ 100% или кислородно-воздушная смесь. АКБ ≥4 ч (ИВЛ/ВВЛ). Питание: 220В / 9,5–30В борт. Крепления: СМП, носилки, пристенное. Три исполнения: базовое / -А (голосовые подсказки + СЛР одним спасателем) / -В (компрессор без баллона). ТУ 9444-004-50063260-2009. РУ Росздравнадзора.
Ключевые возможности
- Режим ВВЛ позволяет настроить паузу на выдох для точной синхронизации. Контроль попытки самостоятельного вдоха информирует персонал о появлении дыхательного драйва в режиме ИВЛ — сигнал для перехода на ВВЛ. Ограничение по давлению защищает лёгкие от баротравмы в обоих режимах
- Базовое — ИВЛ/ВВЛ/ингаляция. Исполнение -А: голосовые подсказки и метроном, СЛР одним спасателем, непрерывный мониторинг дыхания. Исполнение -В: встроенный компрессор — работа без баллона O₂ при 40% кислороде
- Цельнометаллический корпус, обшитый водо- и грязеотталкивающей тканью. Масса ≤3 кг, ручка для переноски. Устойчив к механическим воздействиям, влаге и загрязнениям в условиях МЧС, горноспасательных мероприятий и военно-полевой медицины
- Частота 10–40 дых/мин и МОВ до 25 л/мин (кислородно-воздушная смесь) покрывают потребности взрослых и детей. Два варианта I:E (1:2 и 1:1) переключаются на корпусе без входа в меню. O₂ 100% или кислородно-воздушная смесь
- Аккумулятор с автозарядкой обеспечивает ≥4 часов в режиме ИВЛ/ВВЛ. Бортовая сеть 9,5–30В — для машины СМП и авиатранспорта. Сеть 220В для стационарного применения
- Три варианта крепления: в машине СМП, непосредственно на носилках с пациентом (компактность 3 кг это позволяет), настенное в стационаре. Кислородный баллон 2 л в комплекте — готов к немедленному применению
- Четыре акустические и визуальные тревоги: высокое давление (баротравма), низкое давление (утечка), низкий заряд АКБ, попытка самостоятельного вдоха в ИВЛ. Полный контроль безопасности вентиляции без дополнительного мониторинга
- ООО «Медпром» — ведущий российский производитель портативного реанимационного оборудования. Более 75 000 изделий поставлено в учреждения здравоохранения России и СНГ. РУ Росздравнадзора, быстрая поставка, сервис по всей России
А-ИВЛ/ВВЛп-3/30 — портативный аппарат для проведения управляемой и вспомогательной искусственной вентиляции лёгких кислородной и кислородно-воздушной смесью и оксигенотерапии. Производится ООО «Медпром» (Санкт-Петербург) — ведущим отечественным производителем транспортного реанимационного оборудования, поставившим более 75 000 изделий в учреждения здравоохранения России и СНГ.
Аппарат работает по принципу пневматического привода: источником энергии для создания дыхательного цикла служит сжатый кислород (0,2–0,5 МПа) — от централизованной сети или кислородного баллона 2 л / 15 МПа (в комплекте). Встроенный электронный управляющий блок с АКБ обеспечивает точное управление параметрами вентиляции и сигнализацию тревог.
Корпус выполнен из высококачественного цельнометаллического конструктива, обшитого специальной сверхпрочной водо- и грязеотталкивающей тканью — аппарат устойчив к механическим воздействиям, влаге и загрязнениям полевых условий. Масса без баллона — не более 3 кг. Габариты 210×125×145 мм. Ручка для переноски. Три варианта крепления: в машине СМП, на носилках, пристенное.
Режим ИВЛ — управляемая вентиляция по объёму с ограничением по давлению. ЧД 10–40 дых/мин. МОВ 0,7–15 л/мин (O₂) / 0,7–25 л/мин (кислородно-воздушная смесь). I:E 1:2 или 1:1 — переключается на корпусе. Ограничение по давлению защищает лёгкие от баротравмы: при превышении установленного давления вдоха аппарат автоматически переключается на выдох.
Режим ВВЛ — вспомогательная вентиляция. Аппарат реагирует на попытки самостоятельного вдоха пациента; предусмотрена настройка паузы на выдох. Тревога при обнаружении попытки вдоха в режиме ИВЛ сигнализирует о появлении самостоятельного дыхания.
Режим ингаляции — оксигенотерапия при самостоятельном дыхании. МОВ 1–40 л/мин (смесь) / 1–30 л/мин (O₂).
Система тревог: акустическая и визуальная. Тревоги: высокое давление, низкое давление, низкий заряд АКБ, попытка вдоха в ИВЛ.
АКБ с автоматическим зарядным устройством: ≥4 часов (ИВЛ/ВВЛ), ≤1,5 часов (ингаляция). Три источника питания: 220В, бортовая сеть 9,5–30В, АКБ.
Выпускается в трёх исполнениях:
— Базовое А-ИВЛ/ВВЛп-3/30: стандартный функционал ИВЛ/ВВЛ/ингаляция;
— А-ИВЛ/ВВЛп-3/30-А: встроенная система голосовой помощи и метроном, протокол СЛР одним спасателем, непрерывный мониторинг дыхательной активности, рекомендации по переходу в другой режим;
— А-ИВЛ/ВВЛп-3/30-В: встроенный компрессор, работа без кислородного баллона при концентрации O₂ ≈40%.
Общее
Габариты и вес
Корпус
Источник газа
Параметры O₂
Режим ИВЛ
Режим ВВЛ
Режим ингаляции
Питание
Тревоги
Монтаж
Исполнения
Сертификация
Режимы вентиляции
Принудительная вентиляция с автоматическим переключением вдоха/выдоха по времени. Управление по объёму: заданный объём вдоха определяется через МОВ и ЧД. Ограничение по давлению — при превышении установленного значения давления вдоха аппарат автоматически переключается на выдох, защищая лёгкие от баротравмы. ЧД 10–40 дых/мин. МОВ 0,7–15 л/мин (O₂) / 0,7–25 л/мин (смесь). I:E 1:2 или 1:1. Тревога при попытке самостоятельного вдоха пациента.
Вспомогательная вентиляция: аппарат откликается на попытку самостоятельного вдоха пациента. При обнаружении попытки вдоха — доставляет поддерживающий вдох с заданными параметрами. Настройка паузы на выдох: позволяет выставить время паузы между выдохом и следующим вдохом для оптимальной синхронизации с дыхательным паттерном пациента. Ограничение по давлению — защита от баротравмы, аналогично режиму ИВЛ. Акустическая и визуальная тревога при отсутствии попытки вдоха за установленное время.
Самостоятельное дыхание пациента в среде кислорода или кислородно-воздушной смеси. МОВ 1–40 л/мин (кислородно-воздушная смесь) / 1–30 л/мин (O₂). Применяется при сохранённом самостоятельном дыхании и необходимости обогащения вдыхаемого воздуха кислородом. Внимание: режим ингаляции существенно сокращает время работы от АКБ (≤1,5 ч).
Встроенная защитная функция, действующая одновременно с режимами ИВЛ и ВВЛ. Устанавливается максимально допустимое давление в дыхательных путях. При достижении порога давления аппарат немедленно переключается на выдох — независимо от установленной частоты и времени вдоха. Предотвращает баротравму лёгких при обструкции дыхательных путей, бронхоспазме или неправильных настройках параметров вентиляции.
Специальный режим исполнения А-ИВЛ/ВВЛп-3/30-А для проведения сердечно-лёгочной реанимации одним спасателем. Аппарат следит за дыхательной активностью пациента и ведёт спасателя через голосовые подсказки и метроном. Непрерывный мониторинг параметров вентиляции и рекомендации по переходу в другие режимы при появлении самостоятельного дыхания. Снижает нагрузку на спасателя при отсутствии второго члена бригады.
Области применения
ИВЛ или ВВЛ пациента при транспортировке в машине СМП
Размещение: Пристенное крепление в салоне с баллоном 2 л
Кислород: Баллон 2 л (в комплекте) или борт. O₂
Примечание: Режим ВВЛ с контролем попытки вдоха — сигнал о восстановлении дыхания. Исполнение -А: СЛР одним фельдшером при отсутствии второго члена бригады.
ИВЛ пострадавших на месте аварии, обвала, природной катастрофы
Размещение: Автономный с АКБ; ручка для переноски
Кислород: Баллон 2 л
Примечание: Металлический корпус + водо- и грязеотталкивающая ткань выдерживают полевые условия. АКБ 4 ч — достаточно до доставки пациента в стационар.
Дыхательная реанимация раненых в медицинском пункте или в поле
Размещение: Автономный
Кислород: Баллон 2 л или полевая O₂-система
Примечание: Простая конструкция без сенсорных экранов — надёжна в условиях боевых действий. Исполнение -В: работа без баллона при 40% O₂ при нехватке кислородного снабжения.
ИВЛ пострадавших при авариях в шахтах, при отравлениях газом
Размещение: Автономный; крепление на носилках
Кислород: Баллон 2 л
Примечание: Лёгкий корпус (3 кг) позволяет работать в ограниченном пространстве горных выработок. Режим ингаляции для выведения из острого отравления CO.
Экстренная ИВЛ при острых нарушениях дыхания у хронических пациентов
Размещение: Мобильный или пристенный
Кислород: Баллон 2 л или централизованный O₂
Примечание: Для выездной реанимационной бригады или патронажной службы. АКБ 4 ч обеспечивает автономность до подключения к сети.
ИВЛ при переводе пациента между отделениями или экстренном поступлении
Размещение: Крепление на носилках или ручная переноска (3 кг)
Кислород: Централизованная O₂ или баллон
Примечание: Компактность 210×125×145 мм и 3 кг — аппарат крепится на носилках. Режим ВВЛ с паузой на выдох — поддержка пациентов с частично сохранённым дыханием.
Варианты исполнения
Основное применение в СМП, МЧС и внутрибольничная транспортировка без специальных требований к голосовому управлению или автономности без O₂.
Дополнительно: Стандартный функционал: ИВЛ + ВВЛ (пауза + контроль вдоха) + ингаляция. Акустические и визуальные тревоги. Три источника питания.
Для одиночных бригад СМП, медицины катастроф, МЧС, где второй спасатель недоступен или нужно разгрузить его внимание. Особенно актуален при обучении молодых специалистов.
Дополнительно: Всё из базового + встроенная система голосовой помощи на русском языке. Метроном для ритма компрессий при СЛР. Протокол СЛР одним спасателем с пошаговыми голосовыми инструкциями. Непрерывный мониторинг дыхательной активности пациента. Рекомендации по переходу в другие режимы.
Для позиций, где кислородный баллон недоступен или закончился. Полевые условия с ограниченным логистическим обеспечением. 40% O₂ достаточно для поддерживающей вентиляции при большинстве неотложных состояний.
Дополнительно: Всё из базового + встроенный компрессор атмосферного воздуха. Работа без кислородного баллона при концентрации O₂ ≈40%. Для сценариев с ограниченным доступом к баллонному O₂.
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
А-ИВЛ/ВВЛп-3/30 — это следующий уровень после АИВЛп-2/20-ТМТ от Медпром в том же классе. Ключевая разница в том, что здесь есть электронный управляющий блок — и это сразу даёт ВВЛ с паузой на выдох и контролем попытки вдоха. Пауза на выдох в ВВЛ — вещь, которую часто недооценивают: при частичном дыхательном драйве у пациента возможность выставить паузу позволяет синхронизировать аппарат с его дыхательным паттерном и существенно улучшить комфорт вентиляции. Тревога 'попытка вдоха' в режиме ИВЛ — это автоматический сигнал анестезиологу или фельдшеру: пациент дышит, можно переходить на ВВЛ. Три исполнения — это про разные сценарии применения, а не про версии одного аппарата. Исполнение -А с голосом и протоколом СЛР — для ситуации, когда в машине один фельдшер и нет возможности читать дисплей. Исполнение -В — для позиций, где нет постоянного доступа к баллонному кислороду: компрессор даёт 40% O₂ из атмосферного воздуха, что покрывает большинство клинических потребностей при транспортировке. Для клиник, у которых уже есть 2/20-ТМТ, 3/30 — логичный апгрейд: та же платформа Медпром, но полноценный ВВЛ.
Документы и нормативная информация
Похожие модели
Частые вопросы
Чем исполнения -А, -В и базовое отличаются друг от друга?
Все три исполнения — один и тот же аппарат А-ИВЛ/ВВЛп-3/30 с одинаковыми базовыми режимами (ИВЛ + ВВЛ + ингаляция) и техническими параметрами. Отличие в дополнительном функционале:
Базовое А-ИВЛ/ВВЛп-3/30: стандартный полный функционал без дополнений.
Исполнение -А: добавляется встроенная система голосовой помощи на русском языке, метроном для ритма компрессий грудной клетки, протокол сердечно-лёгочной реанимации одним спасателем с пошаговыми инструкциями, непрерывный мониторинг дыхательной активности. Голосовые подсказки сопровождают каждое действие оператора. Подходит для одиночных бригад и молодых специалистов.
Исполнение -В: добавляется встроенный компрессор атмосферного воздуха. Аппарат может работать без кислородного баллона при концентрации O₂ ≈40%. Выбирается, когда доступ к баллонному кислороду ограничен или нестабилен.
Что такое режим ВВЛ с паузой на выдох и зачем она нужна?
ВВЛ (вспомогательная искусственная вентиляция лёгких) — режим, в котором аппарат реагирует на попытку самостоятельного вдоха пациента: при обнаружении попытки вдоха подаётся поддерживающий вдох с заданными параметрами.
Пауза на выдох — это время между окончанием выдоха и ожиданием следующей попытки вдоха. Настройка паузы позволяет оптимизировать синхронизацию аппарата с индивидуальным дыхательным паттерном пациента. Если пациент дышит медленнее, увеличение паузы снижает частоту принудительных вдохов и улучшает комфорт вентиляции. Это особенно важно при частично сохранённом дыхательном драйве — например, при выходе из медикаментозного сна или при угнетении центральной нервной системы.
Что означает тревога «попытка вдоха» в режиме ИВЛ?
В режиме ИВЛ (управляемая вентиляция) аппарат полностью управляет дыхательным циклом без учёта усилий пациента. Тревога «попытка вдоха» срабатывает, когда аппарат обнаруживает самостоятельную попытку вдоха пациента — снижение давления в контуре, свидетельствующее о появлении дыхательного драйва.
Это клинически значимая информационная тревога: она сигнализирует персоналу о восстановлении спонтанного дыхания. При её срабатывании рекомендуется оценить состояние пациента и рассмотреть переход на режим ВВЛ для синхронизации с его дыхательной активностью.
Как долго работает аппарат от одного кислородного баллона 2 л?
Расчёт зависит от режима и параметров вентиляции. Баллон 2 л при давлении 15 МПа содержит около 290 л чистого кислорода.
При МОВ 10 л/мин кислородно-воздушной смесью (~50% O₂): расход O₂ ≈5 л/мин → ≈58 минут.
При МОВ 10 л/мин чистым O₂: расход 10 л/мин → ≈29 минут.
При МОВ 5 л/мин смесью: расход ≈2,5 л/мин → ≈116 минут.
Для расширения автономности возможно подключение к централизованной O₂-системе СМП или использование дополнительного баллона. Исполнение -В позволяет работать без O₂-баллона при 40% кислороде.
Что такое ограничение по давлению и как оно защищает пациента?
Ограничение по давлению — встроенная защитная функция, действующая в режимах ИВЛ и ВВЛ. Устанавливается максимально допустимое давление в дыхательных путях (порог). При достижении порога аппарат немедленно переключается на выдох — независимо от установленных ЧД и времени вдоха.
Это предотвращает баротравму лёгких в ситуациях: обструкция дыхательных путей (мокрота, инородное тело), бронхоспазм, неправильное положение трубки, ошибочно завышенные параметры вентиляции. Функция особенно важна в полевых условиях и СМП, где контроль механики дыхания ограничен.
Можно ли проводить СЛР с помощью А-ИВЛ/ВВЛп-3/30?
Да. В исполнении -А предусмотрен специальный протокол сердечно-лёгочной реанимации, рассчитанный на работу одним спасателем. Система голосовых подсказок ведёт спасателя через этапы СЛР: обеспечение проходимости дыхательных путей, подключение аппарата, ритм компрессий (метроном) и вентиляций, мониторинг признаков восстановления самостоятельного дыхания.
Рекомендуемое соотношение компрессий к вентиляции при СЛР с ИВЛ — 30:2 (или по протоколу конкретной бригады). Базовое исполнение и -В также применяются при СЛР, но без голосового сопровождения и автоматического метронома.
Чем А-ИВЛ/ВВЛп-3/30 отличается от АИВЛп-2/20-ТМТ Медпром?
Оба аппарата — продукция ООО «Медпром», пневматические, от баллонного O₂. Ключевые отличия А-ИВЛ/ВВЛп-3/30:
1) ВВЛ: 3/30 имеет полноценный режим ВВЛ с паузой на выдох и контролем попытки вдоха. АИВЛп-2/20-ТМТ — только управляемая ИВЛ без ВВЛ.
2) Электронный управляющий блок: 3/30 имеет электронику для точного управления параметрами и отображения тревог. АИВЛп-2/20-ТМТ — полностью пневматический, без электронных компонентов.
3) МОВ: 3/30 — до 25 л/мин (смесь) против 20 л/мин у АИВЛп-2/20-ТМТ.
4) Исполнения: 3/30 выпускается в трёх вариантах (базовый, -А с голосом, -В с компрессором).
АИВЛп-2/20-ТМТ проще, легче и полностью автономен от электропитания — выбирается, когда нет электроники и нужна максимальная простота.
Подходит ли аппарат для детей и с какого возраста?
А-ИВЛ/ВВЛп-3/30 предназначен для взрослых и детей старше 6 лет. Диапазон МОВ от 0,7 л/мин в режиме ИВЛ покрывает педиатрические потребности. Для детей требуются соответствующий педиатрический дыхательный контур и маска — доступны как опции при заказе.
Если необходима ИВЛ детей от 1 года, рекомендуем рассмотреть А-ИВЛ/ВВЛ-ТМТ (ТМТ MedTech) — он имеет специализированный режим для детей 1–6 лет с диапазоном МОВ 0,7–6 л/мин и ЧД до 80 дых/мин.
