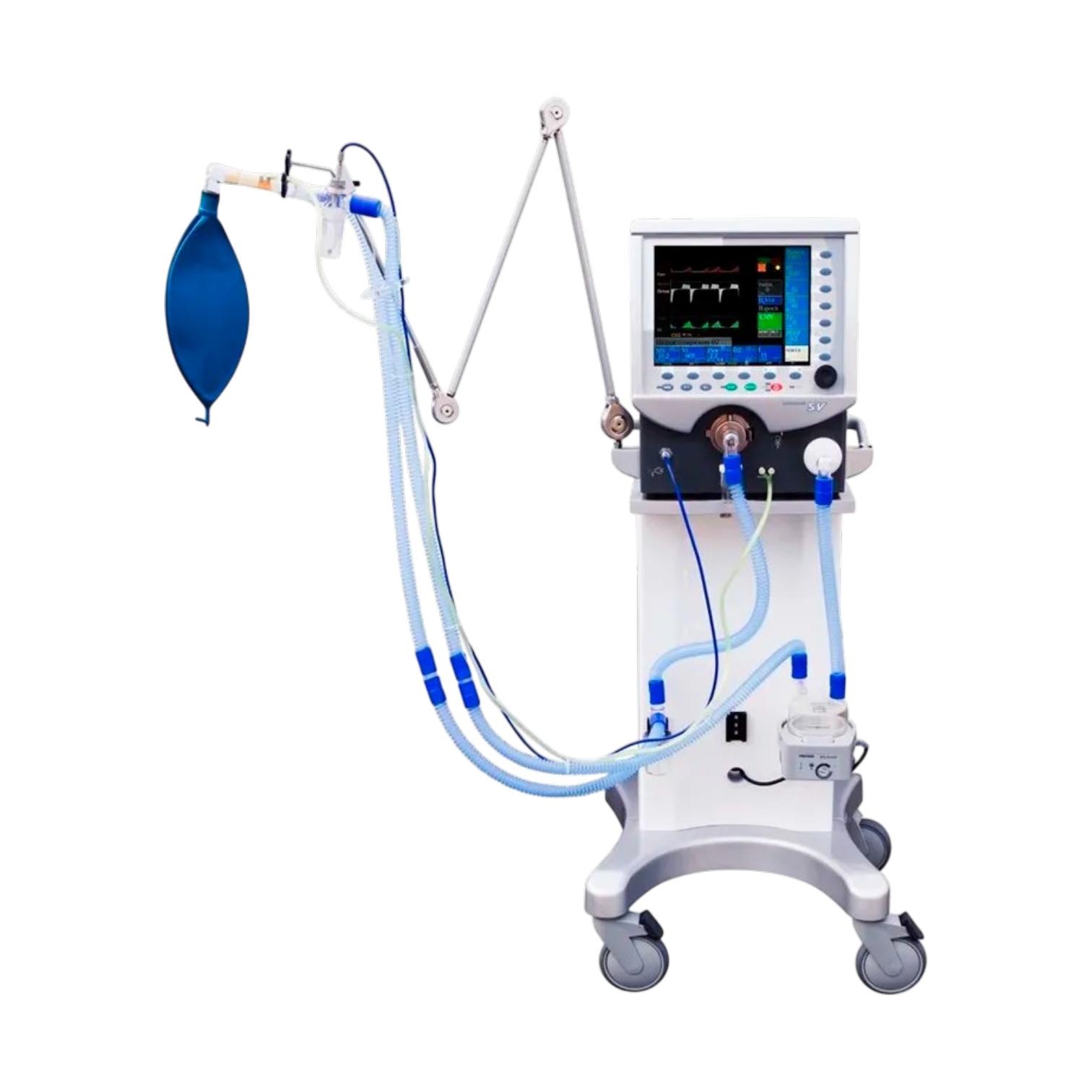

Аппарат ИВЛ Chirana Chirolog SV BASIC
Chirana Chirolog SV Basic — универсальный аппарат искусственной вентиляции лёгких экспертного класса производства Chirana (Словакия). Предназначен для продлённой ИВЛ всех групп пациентов — взрослых, детей и новорождённых. Оснащён турбинным приводом, поэтому не требует источника сжатого воздуха и работает практически бесшумно; при прекращении подачи кислорода возможна вентиляция окружающим воздухом. Поддерживает инвазивную и неинвазивную (НВЛ) вентиляцию и все основные современные режимы: CMV, PCV, SIMV-v-PS, PS/CPAP, 2-Level (APRV/BIPAP), MVs, SIGH (опционально CFS, тубус-компенсация, MLV). Уникальное исполнение PCV автоматически распознаёт спонтанное дыхание пациента и переключается в 2-Level, а при Ti 80% — в APRV. Дыхательный объём 10–2000 мл, частота 4–80 цикл/мин, PEEP 0–25 см вод. ст., макс. давление до 70 см вод. ст., FiO2 21–100%. Цветной дисплей 12" (опционально сенсорный) отображает параметры вентиляции, респираторную механику, 3 графика и 2 динамические петли. 3-уровневая система тревог со световой и звуковой сигнализацией и записью в память. Питание от сети 220–240 В и встроенного АКБ (до 4 часов). Габариты 390×440×450 мм, вес 35 кг, передвижной. КТРУ 32.50.21.123-00000028. РУ Росздравнадзора.
Ключевые возможности
- Встроенный турбинный генератор воздуха избавляет от необходимости в источнике сжатого воздуха и обеспечивает автономность. При прекращении подачи кислорода возможна вентиляция окружающим воздухом; турбина защищает от гипоксической смеси
- CMV, PCV, SIMV-v-PS, PS/CPAP, 2-Level (APRV/BIPAP), MVs, SIGH; опционально CFS, тубус-компенсация, MLV. Поддержка инвазивной и неинвазивной (масочной) вентиляции
- В режиме PCV аппарат автоматически распознаёт спонтанное дыхательное усилие пациента и переключается в 2-Level (BiLevel/BiPAP) с поддержкой давлением, а при настройке Ti 80% плавно переходит в APRV
- Дыхательный объём от 10 до 2000 мл и частота 4–80 цикл/мин позволяют проводить продлённую ИВЛ у пациентов любого возраста — от новорождённых до взрослых
- Яркий цветной дисплей (12", опционально сенсорный) отображает все основные параметры вентиляции, респираторную механику, 3 графика (P/t, Q/t, V/t) и 2 динамические петли (V/P, Q/V). Управление мембранными клавишами и манипулятором «шаттл»
- Трёхуровневая система тревог со световой и звуковой сигнализацией повышает безопасность вентиляции. Причина тревоги отображается на экране и сохраняется в памяти устройства
- Питание от сети 220–240 В и от встроенного аккумулятора, обеспечивающего автономную работу до 4 часов (240 минут) — важно при транспортировке внутри стационара и при перебоях питания
- Аппарат дополняется модулем капнографии (измерение CO2, Mainstream) и датчиком кислорода для контроля FiO2, а также функциями тубус-компенсации и режимами CFS/MLV — расширение возможностей под задачи отделения
Chirana Chirolog SV Basic — универсальный аппарат искусственной вентиляции лёгких экспертного класса производства словацкой компании Chirana. Аппарат предназначен для проведения продлённой ИВЛ у всех групп пациентов — взрослых, детей и новорождённых — в отделениях реанимации и интенсивной терапии.
Аппарат оснащён турбинным приводом (встроенным генератором воздуха), благодаря чему не требует подключения к источнику сжатого воздуха и работает практически бесшумно. Это упрощает установку и повышает автономность. При внезапном прекращении подачи кислорода аппарат позволяет проводить вентиляцию воздухом из окружающей среды, а турбинный генератор обеспечивает защиту от подачи гипоксической смеси.
SV Basic поддерживает инвазивную и неинвазивную (НВЛ) вентиляцию и все основные современные режимы: CMV (управляемая по объёму), PCV (управляемая по давлению), SIMV-v-PS (синхронизированная вспомогательная с поддержкой давлением), PS/CPAP, 2-Level (APRV/BIPAP), MVs (автоадаптивное поддержание заданной минутной вентиляции) и SIGH (периодический глубокий вдох). Опционально доступны CFS (Continuous Flow Support), компенсация сопротивления трубки (тубус-компенсация) и MLV (многоуровневая вентиляция). Особенностью аппарата является уникальное исполнение режима PCV: он автоматически идентифицирует спонтанное дыхательное усилие пациента и переключается в режим 2-Level (BiLevel/BiPAP) с поддержкой давлением на уровне PEEP, а при настройке Ti 80% плавно переходит в режим APRV.
Диапазоны параметров вентиляции: дыхательный объём 10–2000 мл, частота дыхания 4–80 цикл/мин, соотношение вдох:выдох 1:4–4:1, минутная вентиляция 0,2–25 л/мин, инспираторный поток 3–90 л/мин, время вдоха Ti 20–80%, инспираторная пауза 0–50%, инспираторное давление PCV/PS 5–60 см вод. ст., максимальное защитное давление 10–70 см вод. ст., PEEP 0–25 см вод. ст., чувствительность триггера потока 1–20 л/мин (или выключен), FiO2 21–100%.
Аппарат оснащён ярким цветным дисплеем с диагональю 12 дюймов (в опциональной версии — сенсорным), который отображает все основные параметры вентиляции и респираторную механику лёгких, 3 графика (давление/время, поток/время, объём/время) и 2 динамические петли (объём/давление, поток/объём). Управление осуществляется мембранными клавишами и манипулятором типа «шаттл», что делает навигацию по меню и настройку параметров простой и интуитивной. Безопасность обеспечивает 3-уровневая система тревог со световой и звуковой сигнализацией: причина тревоги отображается на экране и сохраняется в памяти устройства.
Опционально аппарат дополняется модулем капнографии (измерение CO2, Mainstream) и датчиком кислорода. Питание осуществляется от сети 220–240 В и от встроенного аккумулятора, обеспечивающего автономную работу до 4 часов (240 минут). Габаритные размеры аппарата — 390 × 440 × 450 мм, вес — 35 кг; аппарат выполнен передвижным. Код КТРУ — 32.50.21.123-00000028. Аппарат является зарегистрированным медицинским изделием и имеет регистрационное удостоверение Росздравнадзора.
Общее
Привод и газоснабжение
Режимы
Параметры вентиляции
Дисплей и управление
Безопасность
Опции
Питание
Физические параметры
Госзакупки / сертификация
Режимы вентиляции
Контролируемая вентиляция с управлением по дыхательному объёму. Аппарат подаёт заданный объём с заданной частотой независимо от активности пациента — базовый режим полной поддержки.
Контролируемая вентиляция с управлением по давлению. В исполнении Chirana режим PCV автоматически распознаёт спонтанное дыхательное усилие пациента и переключается в 2-Level, а при настройке Ti 80% плавно переходит в APRV.
Синхронизированная перемежающаяся принудительная вентиляция с управлением по объёму и давлению и поддержкой спонтанного вдоха давлением (PS). Позволяет комбинировать аппаратные вдохи со спонтанными — применяется при переводе пациента на самостоятельное дыхание.
Вентиляция, поддерживающая спонтанный вдох заданным давлением (Pressure Support), и режим постоянного положительного давления в дыхательных путях (CPAP). Применяется на этапе отучения от респиратора и при неинвазивной вентиляции.
Вентиляция на двух уровнях давления с поддержкой давлением на обоих уровнях. Включает режимы BiLevel/BiPAP и APRV. Обеспечивает комфортную вентиляцию при сохранённой дыхательной активности пациента.
Автоадаптивная регуляционная система, поддерживающая заданную минутную вентиляцию. Оценивая механические свойства лёгких, аппарат оптимально регулирует частоту и дыхательный объём/давление для поддержания требуемого минутного объёма.
Периодический глубокий вдох через настраиваемый промежуток времени. Способствует раскрытию альвеол и профилактике ателектазов.
Дополнительно доступны CFS (Continuous Flow Support — поддержка непрерывным потоком), компенсация сопротивления интубационной трубки (тубус-компенсация) и MLV (многоуровневая вентиляция лёгких).
Безопасность
Световая и звуковая сигнализация с тремя уровнями приоритета. Причина тревоги отображается на экране и сохраняется в памяти устройства, что важно для контроля безопасности вентиляции и последующего анализа.
Турбинный генератор воздуха обеспечивает защиту от подачи гипоксической (обеднённой кислородом) смеси, поддерживая безопасный состав дыхательной смеси.
При внезапном прекращении подачи кислорода аппарат позволяет проводить вентиляцию воздухом из окружающей среды, не прерывая респираторную поддержку пациента.
Настраиваемое максимальное защитное давление в контуре (10–70 см вод. ст.) предотвращает баротравму лёгких при превышении заданного порога давления.
Поддержание положительного давления в конце выдоха (0–25 см вод. ст.) предотвращает спадение альвеол и улучшает оксигенацию.
Чувствительный триггер потока (1–20 л/мин) обеспечивает синхронизацию аппаратной поддержки со спонтанными вдохами пациента, повышая комфорт и снижая работу дыхания.
Встроенный аккумулятор обеспечивает непрерывную вентиляцию до 4 часов при перебоях сетевого питания и при внутрибольничной транспортировке пациента.
Отображение параметров вентиляции, респираторной механики, графиков (P/t, Q/t, V/t) и петель (V/P, Q/V) на дисплее 12" позволяет своевременно выявлять изменения состояния лёгких пациента.
Компенсация сопротивления интубационной трубки снижает дополнительную работу дыхания пациента, обусловленную сопротивлением трубки.
Режим MVs автоматически поддерживает заданную минутную вентиляцию, оптимально регулируя частоту и объём/давление в зависимости от механических свойств лёгких пациента.
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
SV Basic — это добротная «рабочая лошадка» реанимации с характером экспертного аппарата. Главное преимущество на практике — турбинный привод: аппарату не нужен сжатый воздух, а значит его проще ставить в палате, где нет полноценной газовой разводки, и он остаётся автономным. При этом набор режимов серьёзный: есть и объёмные, и по давлению, и SIMV, и двухуровневая вентиляция APRV/BIPAP, и MVs с автоадаптацией минутного объёма. Мне нравится фирменная логика PCV: аппарат сам ловит спонтанное дыхание пациента и переходит в двухуровневый режим, а на Ti 80% — в APRV; для отучения от вентилятора это удобно. Диапазон дыхательного объёма от 10 мл — это про новорождённых, так что один аппарат закрывает весь возрастной спектр. Дисплей 12 дюймов с петлями и графиками даёт нормальную респираторную механику, а трёхуровневые тревоги с логом в памяти — то, что нужно для безопасности. Батарея на 4 часа выручает при внутрибольничной транспортировке. Из того, что стоит проговорить с поставщиком: сенсорный экран, капнография CO2 и датчик O2 — это опции, поэтому итоговая конфигурация и цена зависят от того, что вы закажете. В целом — сбалансированный ИВЛ, когда нужен универсальный аппарат на отделение без привязки к сжатому воздуху.
Документы и нормативная информация
Похожие модели
Частые вопросы
Каким пациентам подходит Chirolog SV Basic?
Chirana Chirolog SV Basic — универсальный аппарат ИВЛ для продлённой вентиляции всех групп пациентов:
— взрослые;
— дети;
— новорождённые.
Широкий диапазон дыхательного объёма (от 10 до 2000 мл) и частоты (4–80 цикл/мин) позволяет использовать один аппарат для пациентов любого возраста в отделениях реанимации и интенсивной терапии. Поддерживаются как инвазивная, так и неинвазивная (масочная) вентиляция.
Что даёт турбинный привод и нужен ли сжатый воздух?
Аппарат оснащён турбинным приводом — встроенным генератором воздуха.
Преимущества:
— не требуется источник сжатого воздуха, что упрощает установку (в том числе там, где нет полноценной газовой разводки);
— аппарат работает практически бесшумно;
— при внезапном прекращении подачи кислорода возможна вентиляция окружающим воздухом;
— турбина обеспечивает защиту от подачи гипоксической смеси.
Это повышает автономность и надёжность аппарата.
Какие режимы вентиляции поддерживает SV Basic?
Аппарат поддерживает все основные современные режимы ИВЛ:
— CMV — управляемая по объёму;
— PCV — управляемая по давлению;
— SIMV-v-PS — синхронизированная вспомогательная с поддержкой давлением;
— PS/CPAP — поддержка давлением и постоянное положительное давление;
— 2-Level (APRV/BIPAP) — вентиляция на двух уровнях давления;
— MVs — автоадаптивное поддержание минутной вентиляции;
— SIGH — периодический глубокий вдох.
Опционально доступны CFS (Continuous Flow Support), тубус-компенсация и MLV (многоуровневая вентиляция).
Чем интересен фирменный режим PCV у Chirana?
PCV в аппаратах Chirana реализован нестандартно.
Помимо обычного управления по давлению, режим оснащён автоматической идентификацией спонтанного дыхательного усилия пациента:
— при появлении спонтанного дыхания аппарат распознаёт его и переключается в режим 2-Level (BiLevel/BiPAP) с поддержкой давлением на уровне PEEP;
— при настройке времени вдоха Ti 80% аппарат плавно переходит в режим APRV.
Это обеспечивает плавную адаптацию вентиляции под меняющуюся дыхательную активность пациента и удобно, в частности, при отучении от респиратора
Что показывает дисплей и как управлять аппаратом?
SV Basic оснащён ярким цветным дисплеем с диагональю 12 дюймов (в опциональной версии — сенсорным).
На экране отображаются:
— все основные параметры вентиляции;
— респираторная механика лёгких;
— 3 графика: давление/время, поток/время, объём/время;
— 2 динамические петли: объём/давление, поток/объём.
Управление осуществляется мембранными клавишами и манипулятором типа «шаттл», что делает навигацию по меню и настройку параметров вентиляции и границ тревог простой и интуитивной.
Как обеспечивается безопасность вентиляции?
В аппарате реализована многоуровневая защита:
— 3-уровневая система тревог со световой и звуковой сигнализацией; причина тревоги отображается на экране и сохраняется в памяти;
— ограничение максимального давления (pmax 10–70 см вод. ст.) для профилактики баротравмы;
— PEEP (0–25 см вод. ст.);
— защита от гипоксической смеси и возможность вентиляции окружающим воздухом при потере подачи O2;
— встроенный аккумулятор для непрерывной работы при перебоях питания.
Это повышает безопасность пациента в различных клинических ситуациях.
Есть ли автономная работа от аккумулятора?
Да. Аппарат питается от сети 220–240 В и от встроенного аккумулятора.
Встроенный АКБ обеспечивает автономную работу до 4 часов (240 минут). Это важно:
— при внутрибольничной транспортировке пациента;
— при кратковременных перебоях сетевого питания.
Таким образом, вентиляция не прерывается при отключении аппарата от сети на время перемещения или аварии электропитания.
Какие есть опции и чем SV Basic отличается от SV Aura?
Опции SV Basic:
— сенсорный экран (опциональная версия дисплея);
— модуль капнографии (измерение CO2, Mainstream);
— датчик кислорода (контроль FiO2);
— тубус-компенсация;
— режимы CFS и MLV;
— увлажнитель и дыхательные контуры.
Отличие от старшей модели: Chirolog SV Aura — расширенная (экспертная) версия с сенсорным экраном большей диагонали (до 15"), дополнительными режимами (например, PMLV/HF-PMLV, осцилляторная поддержка) и модулями. SV Basic — базовый бестселлер, закрывающий большинство задач ОРИТ. Итоговая конфигурация и цена зависят от выбранных опций — уточняйте у поставщика. При выборе ориентируйтесь на паспорт изделия и актуальное регистрационное удостоверение.
