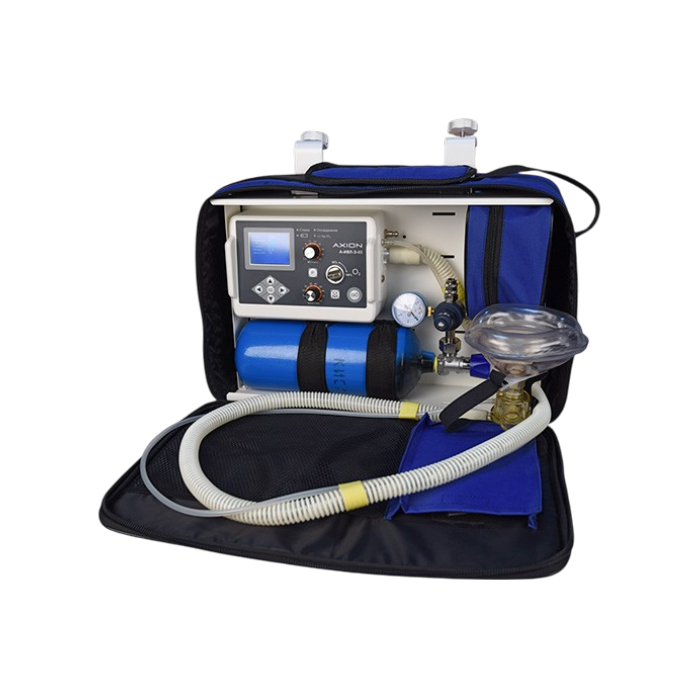

Аппарат ИВЛ Аксион А-ИВЛ-Э-03
А-ИВЛ-Э-03 — высокотехнологичный портативный электрический аппарат ИВЛ производства АО «Аксион» (г. Ижевск, ГК Ростех / Концерн «Калашников»). Предназначен для медицины катастроф, СМП, полевых госпиталей и внутрибольничной транспортировки. Для взрослых и детей от 5 лет. 5 режимов: IPPV (принудительная), SIMV (принудительно-вспомогательная), PSV/CPAP (вспомогательная), ручной, реанимация. Минутная вентиляция 0,5–30 л/мин. Цветной дисплей 2,7" с графиками давления/объёма. Голосовые подсказки (рус.). Три источника питания: АКБ Li-Ion 14,8В/2,9А·ч, 220 В, бортовая сеть 12 В. Многоразовый контур (30 стерилизаций). Корпус ABS + алюминий. ТУ 32.50.21-249-49640047-2018.
Ключевые возможности
- Встроенная система голосовых подсказок информирует персонал о режиме работы, параметрах и тревогах речевыми сообщениями на русском языке. Незаменимо при работе в условиях ограниченной видимости и стресса. Временное отключение с автоматическим возобновлением
- Полный спектр режимов для всех клинических ситуаций: принудительная ИВЛ при апноэ, синхронизированная SIMV, вспомогательная PSV/CPAP с триггером, ручной режим при экстренной подаче газа и специальный режим СЛР
- Li-Ion аккумулятор 14,8 В / 2,9 А·ч, сеть 220 В через блок питания и бортовая сеть автомобиля 10,2–15 В / 3 А. Аппарат работает в любых условиях — от полевых до стационарных
- Цветной дисплей 2,7" отображает режим, заряд АКБ и график давления или объёма по выбору оператора. Светодиодные индикаторы текущего состояния — визуальный контроль без взгляда на экран
- Блок управления из ударопрочного ABS-пластика, платформа из алюминия. Конструкция выдерживает высокие механические нагрузки при работе в условиях МЧС, медицины катастроф и полевых госпиталей
- Многоразовый дыхательный контур (шланг + клапан пациента) — 30 циклов стерилизации и повторного использования. В комплекте три лицевые маски: взрослая, подростковая, детская. Вентиляция через маску или трахеальную трубку
- Интеллектуальный триггер синхронизирует ИВЛ с дыхательными усилиями пациента с компенсацией утечек. Диапазон минутной вентиляции 0,5–30 л/мин охватывает взрослых и детей от 5 лет
- Кронштейн для крепления в автомобиле СМП и к стене, сумка для переноски и футляр для блока с баллоном — всё в комплекте. Российское производство (Ижевск): быстрая поставка, доступный сервис по всей России
А-ИВЛ-Э-03 «Аксион» — высокотехнологичный портативный электрический аппарат искусственной вентиляции лёгких для экстренной помощи, разработанный и производимый АО «Аксион» (г. Ижевск, Удмуртская Республика) — предприятием, входящим в Концерн «Калашников» ГК Ростех. Применяется в условиях медицины катастроф, в автомобилях скорой медицинской помощи, полевых госпиталях, а также при внутрибольничной транспортировке пациентов.
Корпус блока управления выполнен из ударопрочного ABS-пластика, платформа — из алюминия. Такое сочетание материалов обеспечивает высокую стойкость к механическим воздействиям и делает прибор надёжным в полевых условиях. Встроенное программное обеспечение реализует графический интерфейс пользователя: цветной дисплей 2,7" отображает текущий режим работы, уровень заряда аккумулятора, график изменения давления или объёма по выбору оператора, а также информацию о тревогах.
Отличительная особенность аппарата — голосовые подсказки на русском языке. Встроенная речевая система информирует персонал о режиме работы, параметрах вентиляции и срабатывании сигналов тревоги, что особенно ценно при работе в условиях ограниченной видимости или при одновременном выполнении нескольких манипуляций. Голосовые подсказки можно временно отключить; через заданный интервал они автоматически возобновляются.
Аппарат поддерживает пять режимов вентиляции: IPPV (принудительная ИВЛ) — для пациентов без самостоятельного дыхания; SIMV (синхронизированная принудительно-вспомогательная ИВЛ); PSV/CPAP (вспомогательная ИВЛ с триггером по дыхательным усилиям пациента); ручной режим (экстренная непрерывная подача газа); режим реанимации (подача кислорода при СЛР). Регулируемые параметры: минутный объём, частота дыхания, соотношение вдоха к выдоху, диапазон дыхательного давления, концентрация O₂ в газовой смеси. Минутная вентиляция — 0,5–30 л/мин.
Три источника питания: встроенный аккумулятор Li-Ion 4S1P (14,8 В / 2,9 А·ч), сеть переменного тока 220 В через блок питания 220/12 В и бортовая сеть автомобиля 10,2–15 В / 3 А. Переключение между источниками происходит автоматически при подключении.
Источник кислорода или воздуха: баллон 2 л (с редуктором, в комплекте), централизованная больничная сеть O₂ или воздуха. Дыхательный контур многоразовый (шланг + клапан пациента) — рассчитан на 30 циклов стерилизации. Вентиляция осуществляется через лицевую маску или трахеальную трубку. В комплект входят три маски: взрослая, подростковая, детская.
Система безопасности: звуковые и визуальные тревоги при высоком давлении в контуре, низком давлении газа на входе, низком заряде АКБ и утечке в дыхательном контуре. Дополнительно — речевые подсказки при срабатывании тревог. Светодиодные индикаторы текущего состояния. В комплект входит кронштейн для крепления в автомобиле СМП или к стене, а также сумка для переноски и футляр для совместного размещения блока управления и кислородного баллона.
Общее
Корпус
Дисплей и интерфейс
Параметры вентиляции
Режимы
Триггерная система
Питание
Источник газа
Дыхательный контур
Система тревог
Монтаж и транспортировка
Сертификация
Режимы вентиляции
Режим принудительной ИВЛ для пациентов, не способных дышать самостоятельно. Аппарат полностью управляет дыхательным циклом: задаётся минутный объём и частота дыхания. Применяется при апноэ, глубоком угнетении дыхательного центра, во время СЛР и в начальном периоде реанимационных мероприятий.
Синхронизированная принудительно-вспомогательная вентиляция. Аппарат выдаёт принудительные вдохи с заданной частотой, синхронизируя их со спонтанными усилиями пациента. Между принудительными вдохами пациент дышит самостоятельно. Применяется при частичном угнетении дыхания и для постепенного отлучения от ИВЛ.
Вспомогательная вентиляция в режиме отклика на дыхательные усилия пациента. Аппарат регистрирует попытку вдоха через триггер и усиливает её поддержкой давлением. При нулевой поддержке работает как CPAP. Применяется у пациентов с сохранённым дыхательным драйвом при нарушении дыхательной функции и для отлучения от ИВЛ.
Экстренная непрерывная подача кислорода или газовой смеси. Используется для немедленной оксигенации в критических ситуациях, при подготовке к интубации (преоксигенация), а также для быстрой ручной вентиляции при отсутствии возможности настроить автоматический режим.
Специальный режим подачи кислорода в процессе сердечно-лёгочной реанимации (СЛР). Алгоритм работы адаптирован к протоколу СЛР: обеспечивает подачу вентиляции в соответствии с соотношением компрессий к вентиляциям при проведении реанимационных мероприятий.
Мониторинг
Текущий режим (IPPV/SIMV/PSV/Ручной/Реанимация) на дисплее
Графическое отображение текущего заряда Li-Ion батареи
Кривая давления в реальном времени (выбор оператора)
Кривая объёма в реальном времени (альтернатива графику давления)
Отображается на дисплее во время процесса ИВЛ
Графическое отображение: работа от АКБ или от сети
Графическое отображение при отсоединении контура
Графическое отображение при падении давления O₂ в баллоне
Отображение при неисправности
Визуальная индикация без взгляда на дисплей
Звук + голос + визуал
Звук + голос + визуал
Звук + голос + визуал
Звук + голос + визуал
Звук + голос + визуал
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
А-ИВЛ-Э-03 закрывает ту нишу, которую пневматические аппараты вроде АИВЛп-2/20-ТМТ не могут закрыть: вспомогательная вентиляция (SIMV, PSV/CPAP) с триггером. Это принципиально — у пациента с сохранённым дыхательным драйвом, но нуждающегося в поддержке, нужна синхронизация с его усилиями, а не только принудительный насос. Голосовые подсказки — это не маркетинг: в машине скорой, когда руки заняты, свет плохой, а ситуация экстренная, речевое сопровождение снижает вероятность ошибки. Три источника питания — практически важная вещь: с аккумулятором заряжаешь от 220 В в базе, в дороге переключаешься на прикуриватель, при разряде АКБ — снова в сеть. Аппарат не замолкает. Многоразовый контур на 30 стерилизаций при интенсивном использовании в СМП даёт реальную экономию расходников. Для клиник, оснащающих парк машин СМП или формирование МЧС, это аппарат с аргументированным выбором.
Документы и нормативная информация
Похожие модели
Частые вопросы
Чем А-ИВЛ-Э-03 отличается от пневматического АИВЛп-2/20-ТМТ?
Принципиальное отличие — наличие электронного управления и вспомогательных режимов. АИВЛп-2/20-ТМТ работает исключительно от сжатого кислорода и обеспечивает только управляемую (принудительную) ИВЛ с фиксированным I:E = 1:2. А-ИВЛ-Э-03 — электрический аппарат с тремя источниками питания (АКБ / 220В / 12В), дисплеем, голосовыми подсказками и пятью режимами включая SIMV и PSV/CPAP с триггером. Это позволяет применять его у пациентов с частично сохранённым дыханием, выполнять синхронизированную вентиляцию и постепенное отлучение от ИВЛ. Пневматический АИВЛп незаменим при полном отсутствии электроснабжения; А-ИВЛ-Э-03 — при необходимости более сложных режимов.
Как работает трёхканальная система питания?
А-ИВЛ-Э-03 поддерживает три независимых источника питания: 1) Встроенный аккумулятор Li-Ion 14,8 В / 2,9 А·ч — автономная работа без внешнего питания; 2) Сеть переменного тока 220 В через блок питания 220/12 В — стационарное использование; 3) Бортовая сеть автомобиля 10,2–15 В / 3 А — работа в машине СМП или санитарном транспорте. При подключении внешнего источника аппарат автоматически переключается на него и одновременно заряжает АКБ. При отключении питания — мгновенно переходит на аккумулятор без прерывания вентиляции.
Зачем нужны голосовые подсказки и как их настроить?
Голосовые подсказки — речевое информирование персонала на русском языке о текущем режиме работы, параметрах вентиляции и срабатывании тревог. Они критически важны при работе в условиях ограниченной видимости (ночная смена, плохое освещение на месте ДТП), при одновременном выполнении нескольких манипуляций или когда взгляд на дисплей невозможен. Голосовые подсказки можно временно отключить одним нажатием — например, для переговоров с пациентом или другим персоналом. Через заданный интервал времени они автоматически возобновляются.
Сколько раз можно стерилизовать дыхательный контур?
Многоразовый дыхательный контур пациента (шланг + клапан пациента), входящий в комплект, рассчитан на 30 циклов стерилизации. Это существенно снижает стоимость расходных материалов при интенсивном использовании в парке машин СМП или в медицинских формированиях МЧС. После 30 циклов стерилизации контур заменяется. Для использования одноразового контура доступны соответствующие аксессуары — уточняйте при заказе.
Подходит ли аппарат для детей и с какого возраста?
Аппарат предназначен для взрослых и детей от 5 лет. В комплект входят три лицевые маски: взрослая, подростковая и детская. Диапазон минутной вентиляции 0,5–30 л/мин охватывает педиатрические потребности. Для детей младше 5 лет дыхательные объёмы могут быть слишком малы для корректного управления аппаратом — в таких случаях рекомендуется специализированный педиатрический ИВЛ. Уточняйте педиатрическую конфигурацию при заказе.
Какие тревоги есть в аппарате и как они работают?
А-ИВЛ-Э-03 имеет многоуровневую систему тревог: звуковые сигналы (тональные), визуальные индикаторы (дисплей и светодиоды) и голосовые подсказки с указанием причины тревоги. Контролируемые ситуации: высокое давление в дыхательном контуре (риск баротравмы), низкое давление газа на входе (заканчивается O₂ в баллоне), низкий заряд аккумулятора (необходимо подключить внешнее питание), утечка в дыхательном контуре (разгерметизация), отсоединение контура пациента (разрыв соединения).
Можно ли использовать А-ИВЛ-Э-03 на месте ДТП или в полевых условиях?
Да. Аппарат специально разработан для применения в условиях медицины катастроф: ударопрочный корпус (ABS + алюминий), встроенный аккумулятор для автономной работы, кислородный баллон 2 л в комплекте, сумка для переноски. На месте ДТП аппарат работает от АКБ, при помещении пациента в машину СМП переключается на бортовую сеть 12 В. Кронштейн для крепления в транспорте входит в стандартную поставку.
Кто производит А-ИВЛ-Э-03 и где возможно сервисное обслуживание?
Аппарат производит АО «Аксион» — предприятие в г. Ижевске (Удмуртская Республика), входящее в Концерн «Калашников» ГК Ростех. АО «Аксион» имеет многолетний опыт производства медицинской техники и аэрокосмических приборов. Российское производство обеспечивает: короткие сроки поставки, доступное сервисное обслуживание через авторизованных партнёров по всей России, наличие запасных частей и расходных материалов на складе в стране, документацию на русском языке. Гарантийный срок — 1 год; постгарантийное обслуживание — по договору.
