Tissue Tracking (speckle tracking) - количественная оценка движения и деформации миокарда на основе трехмерной регистрации смещения сегментов миокарда сердца
Tissue Tracking – это ультразвуковая методика для точной количественной оценки сократительной функции миокарда, его количественной оценки в ручном и автоматическом режиме. Методика основана на пространственном отслеживании (трекинге) спеклов стенок миокарда в течении полного цикла сокращения сердца.
Данный метод является новым и перспективным. В мировой специальной литературе все чаще и чаще приводятся данные о диагностических исследованиях методом speckle-tracking. Главными преимуществами данного метода является не только высокая точность, но и практически полное отсутствие такого же быстрого и дешевого в применении метода для аналогичных оценок. До внедрения в практику метода автоматического отслеживания спекл –зон эхограмы и проведения количественного анализа, подобные исследования можно было выполнить только на аппаратах магнитно-резонансной терапии (МРТ) с использованием специальных средств для отслеживания движения молекул в стеках миокарда. Безусловно, применение МРТ в «рутинных» каждодневных исследованиях осложнено низкой пропускной способностью МРТ-диагностики и, что гораздо важнее, стоимостью применения этой методики.
Сегодня технология количественной оценки движения и деформации миокарда с помощью ультразвукового диагностического прибора не имеет конкуренции и все чаще встречается в кабинетах экспертной ультразвуковой диагностики.

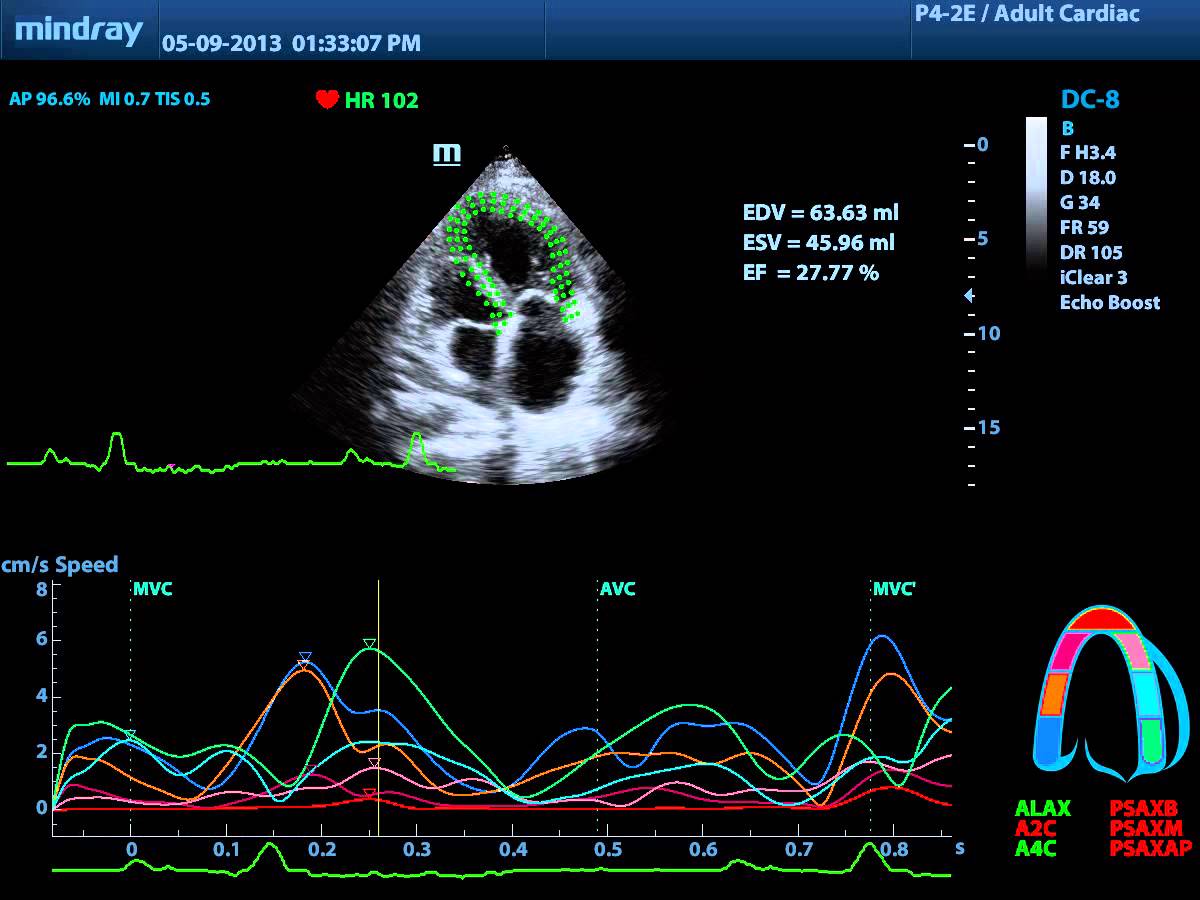

Ниже представлено изображение, полученное с помощью прибора Mindray DC-8 в режиме Tissue Tracking.
Velocity vector imaging - Визуализация вектора скорости движения миокарда
Технология визуализация вектора скорости движения миокарда применяется для определения величины и направления вектора скорости движения миокарда во время полного цикла сокращения сердца. Метод предоставляет информацию о состоянии целого комплекса физиологических функций сердца (пространственная деформация, скорость деформации, функции желудочков по длинной и короткой оси и пр.) и довольно легок в применении – единственным условием успешного применения методики является положение датчика при котором весь желудочек находится в зоне сканирования на протяжении времени совершения полного сердечного цикла.

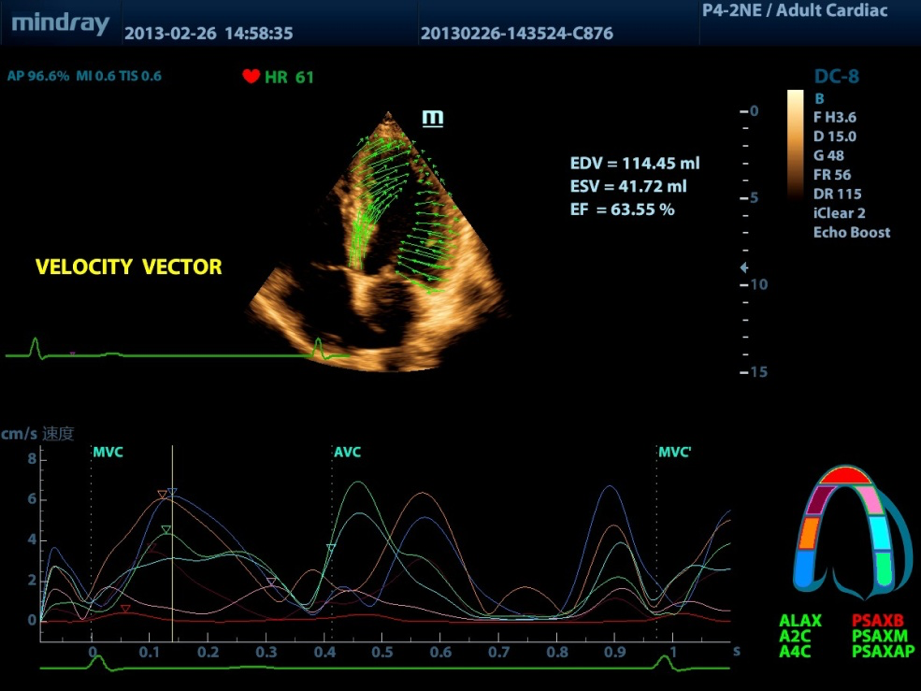

Ниже представлено изображение, полученное с помощью прибора Mindray DC-8 в режиме Tissue Tracking и выводам Velocity vector на экран прибора.

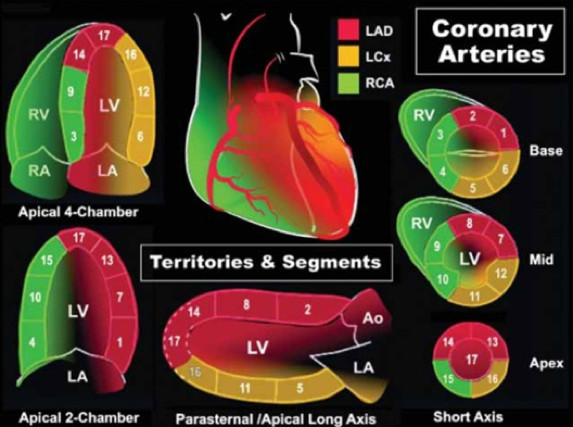

Графическое отображение результатов исследования на экране и в отчёте в виде "бычьего глаза"

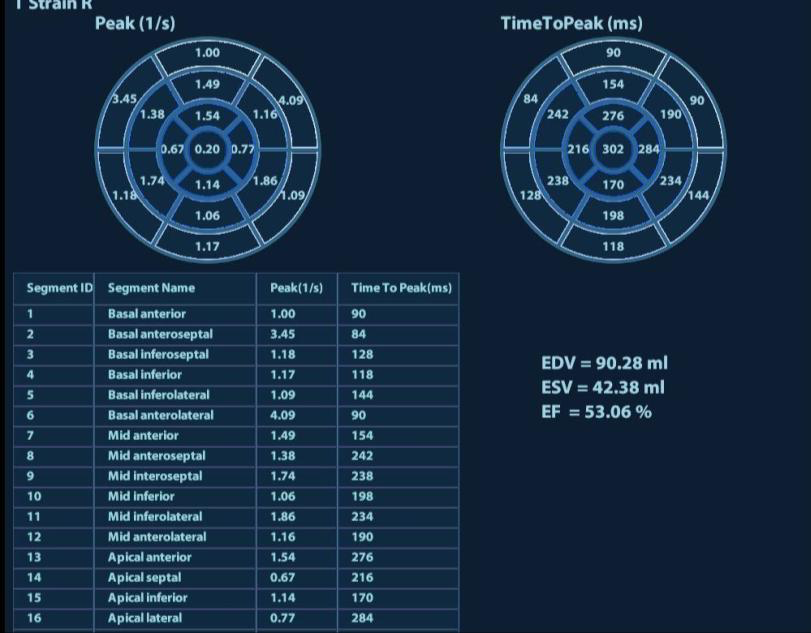

За особую информативность в комплектацию приборов экспертной кардиологической оценки включают возможность представления отчета в виде «бычьего глаза» (Bull’s eye report). После измерения всех базальных и срединных сегментов во всех аппликационных проекциях и автоматического расчёта комплекса индексов, которые характеризуют асинхронию времени до пиковой скорости, результаты отчета могут быть представлены в виде отчета «бычьего глаза» как представлено на изображении ниже.
