Как устроен Mindray SV 300
Наш телеграм-канал: https://t.me/medfordservice
Содержание:
- Внешний вид аппарата
- Пневматическая схема
- Внутреннее строение
Внешний вид аппарата
SV 300 - это портативный ИВЛ турбинного типа. Он используется в палатах интенсивной терапии, послеоперационные палаты, во время транспортировки в пределах больницы. Аппарат применим как к взрослым, так и к детям.
Рассмотрим аппарат с разных сторон:
Ниже представлены некоторые из характеристик SV300:
- Функция вентиляции
- O2-терапия / ATRC / PV инструменты
- Максимальный расход 210 л/мин
- Приливной объем: 20~300 мл (дет), 100 ~2000 мл (взр)
- Давление от 5 до 80 см H2o
- До 35 контролируемых параметров пациента
- Индикаторы: P0.1, RSBI, NIF
- Данные за последние 72 часа
- Запись до 5000 событий
- Возможность экспорта данных
Пневматическая схема

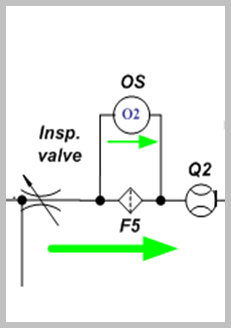

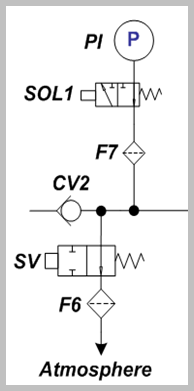

Давайте перейдем к пневматической цепи аппарата:

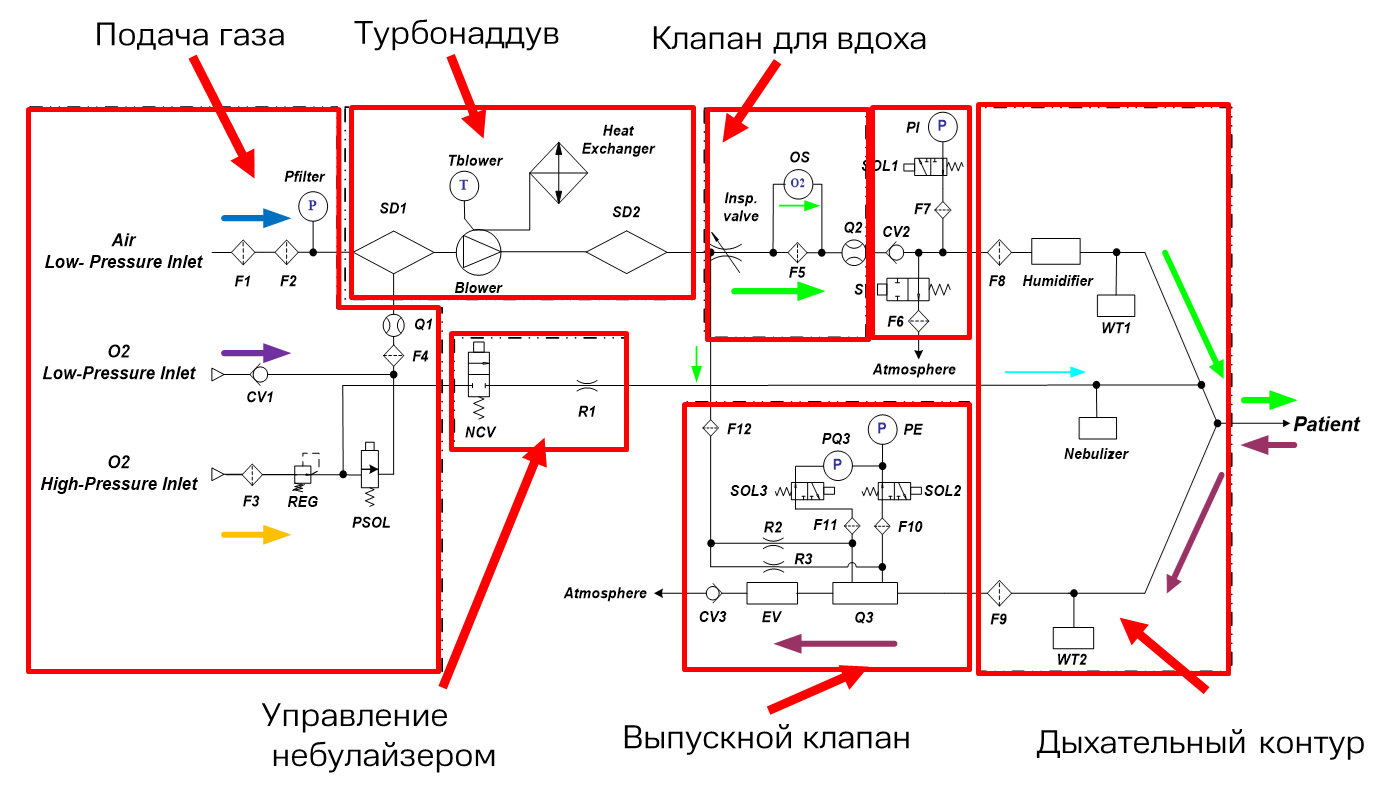

Далее рассмотрим взрыв-схема компонентов представленных в пневматической цепи:

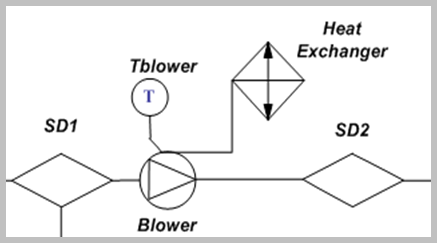

Турбонаддув служит для смешивания воздуха в помещении и O2, а затем будет происходить сжатие газовой смеси до получения газообразной смеси высокого давления. Для безопасности пациента на входе воздуха предусмотрены двухступенчатые фильтры: пылевой фильтр и фильтр HEPA.
Датчик потока во время фазы вдоха регулирует расход сжатой газовой смеси, подаваемой в отверстие для вдоха.
Предохранительный клапан предотвращает избыточное давление во время механической вентиляции, а также обеспечивает самопроизвольное дыхание в случае чрезвычайной ситуации.
Через выпускной клапан выходит отработанный газ.

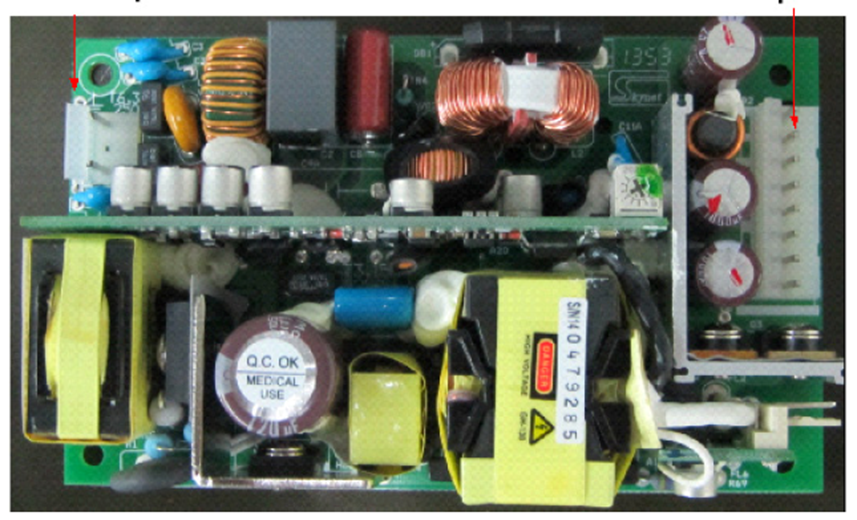

Внутреннее строение

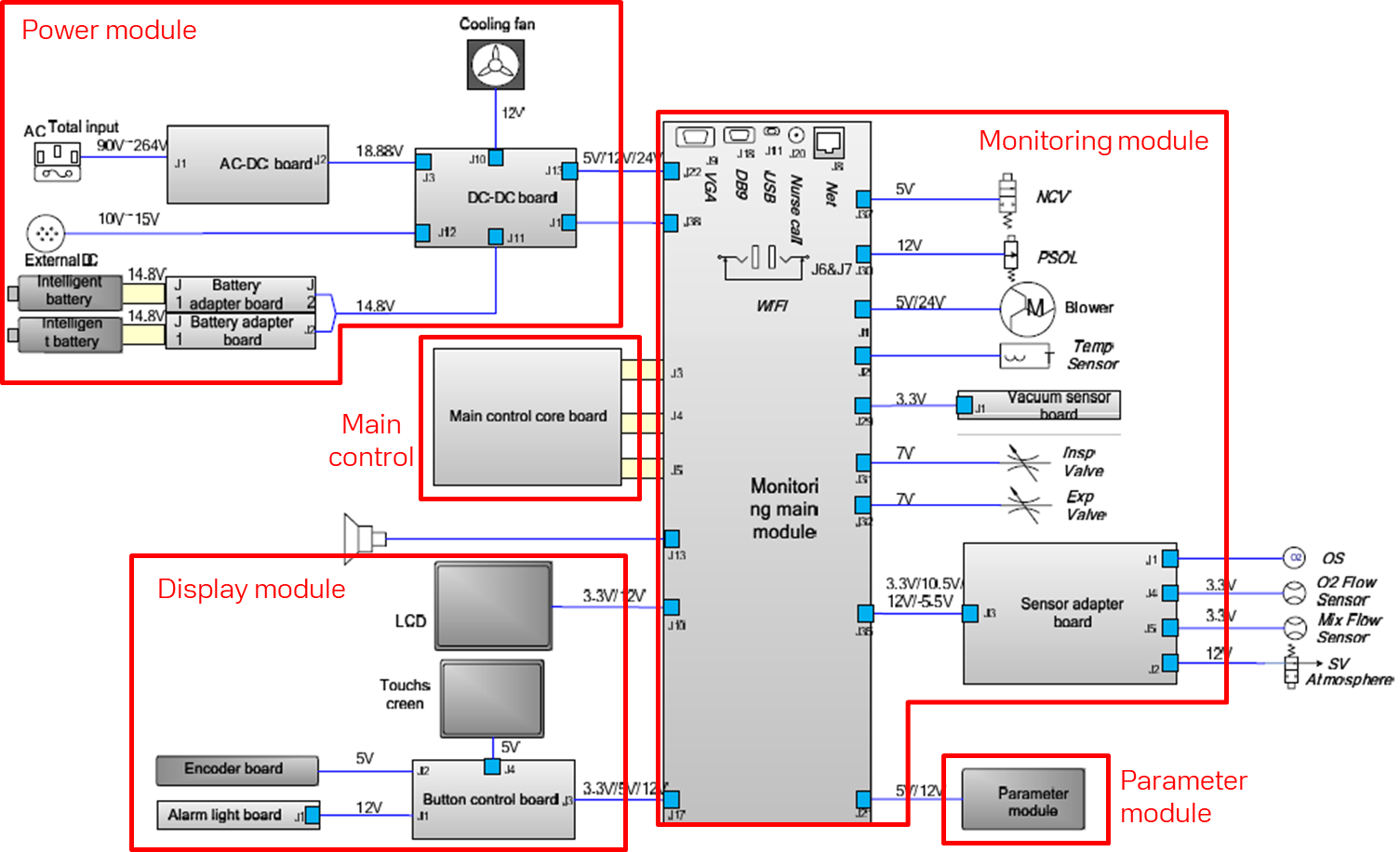

Перейдем к электронным составляющим. Ниже приведена структурная схема аппарата

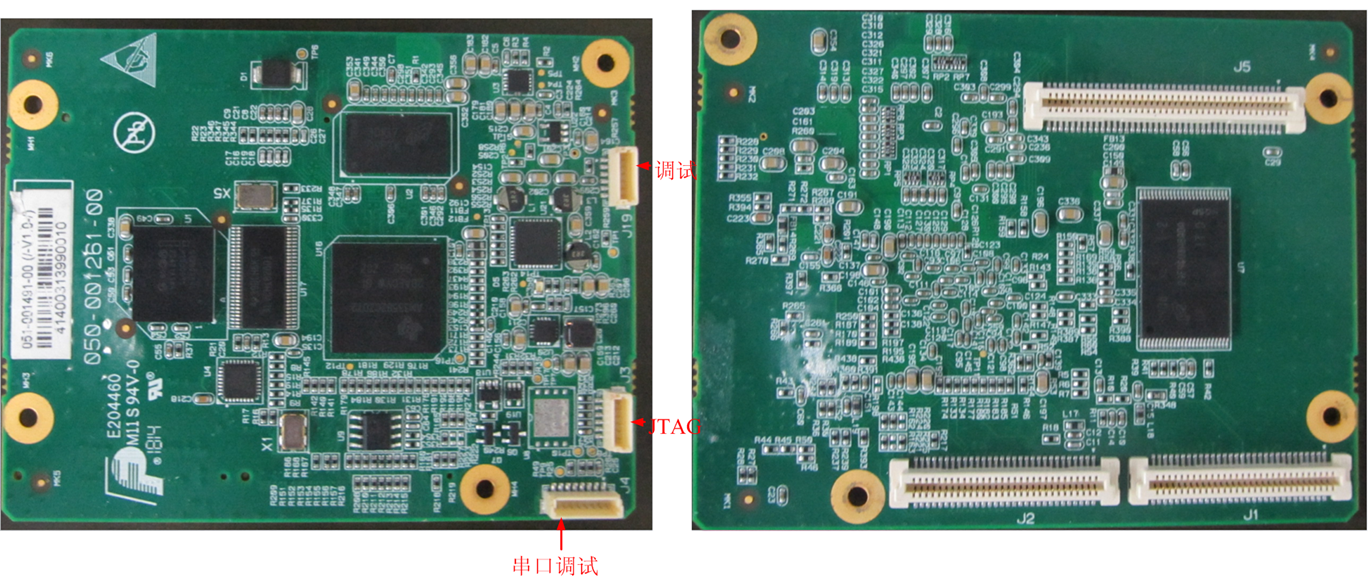

Main Board
- Управление ИВЛ
- Взаимодействие с оператором
- Передача управляющих команд
- Управление тревогами
- Функция защиты вентилятора (VPM)
- Управление модулем CO2

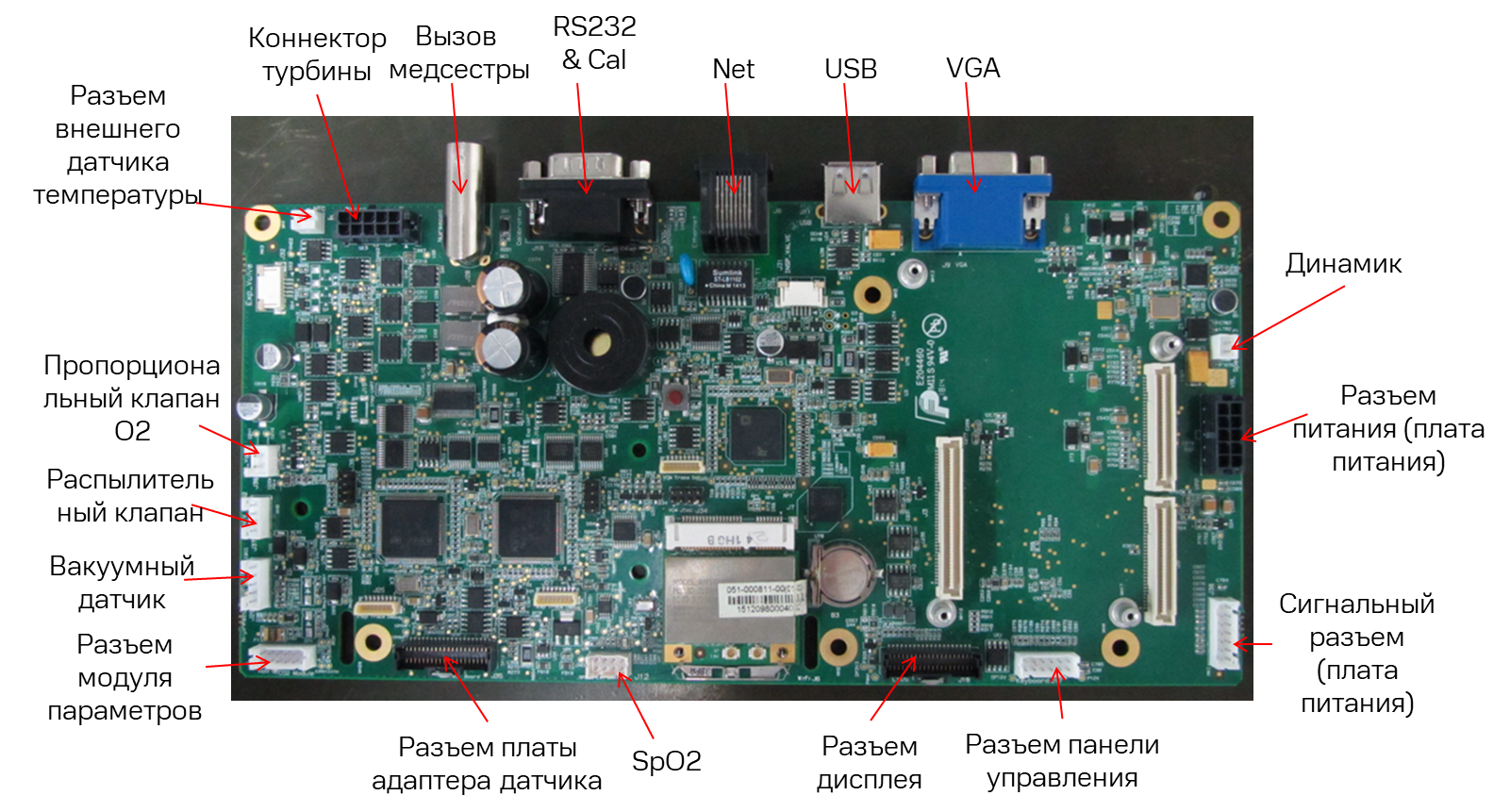

Основная плата модуля мониторинга
Управляет всеми клапанами
Приводит в действие турбонаддув и управляет им
Контролирует отрицательное давление и температуру в турбине.
Контролирует ввод сигналов давления и расхода, преобразует аналоговый сигнал в цифровой.
Связывает UART с главной платой управления.
Реализует схему периферийного интерфейса главной платы управления, такую как сеть, USB, VGA, интерфейс дисплея и т.д.

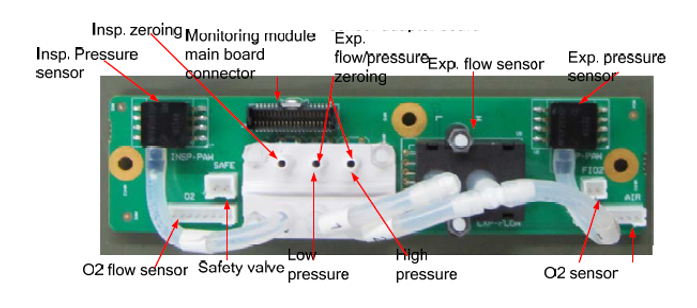

Плата адаптера датчика
Контролирует давление на вдохе и давление на выдохе, выводит усиленные сигналы.
Контролирует поток выдоха и выводит усиленные сигналы.
Контролируйте концентрацию sO2 и выводите усиленные сигналы.
Передает сигналы потока O2 и потока на вдохе.
Передает сигнал управления предохранительным клапаном.

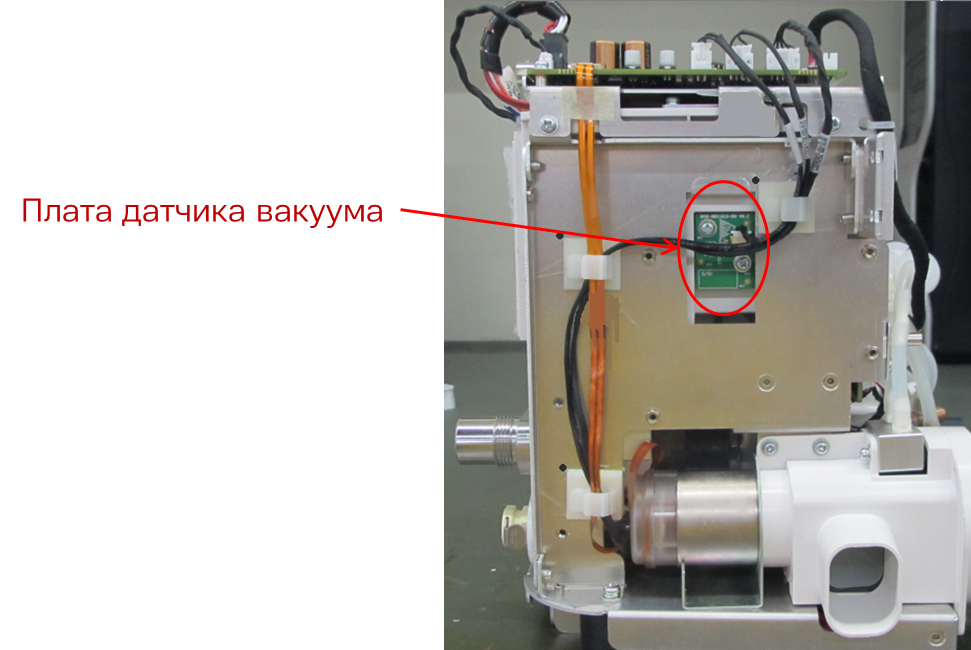

Плата датчика вакуума измеряет отрицательное давление в турбонаддуве.

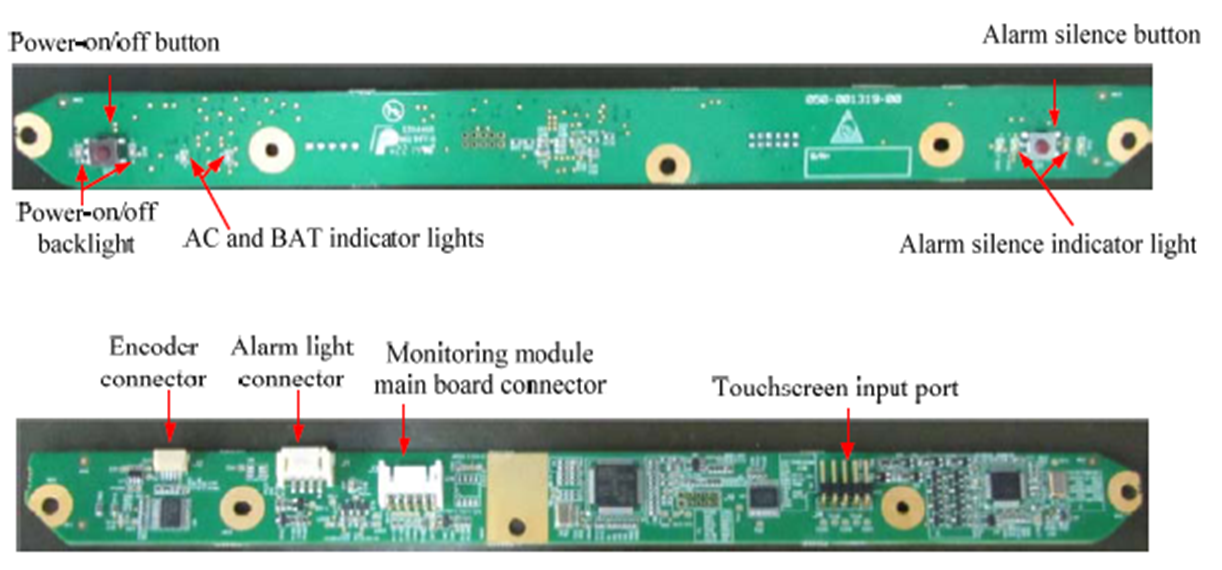

Модуль дисплея
