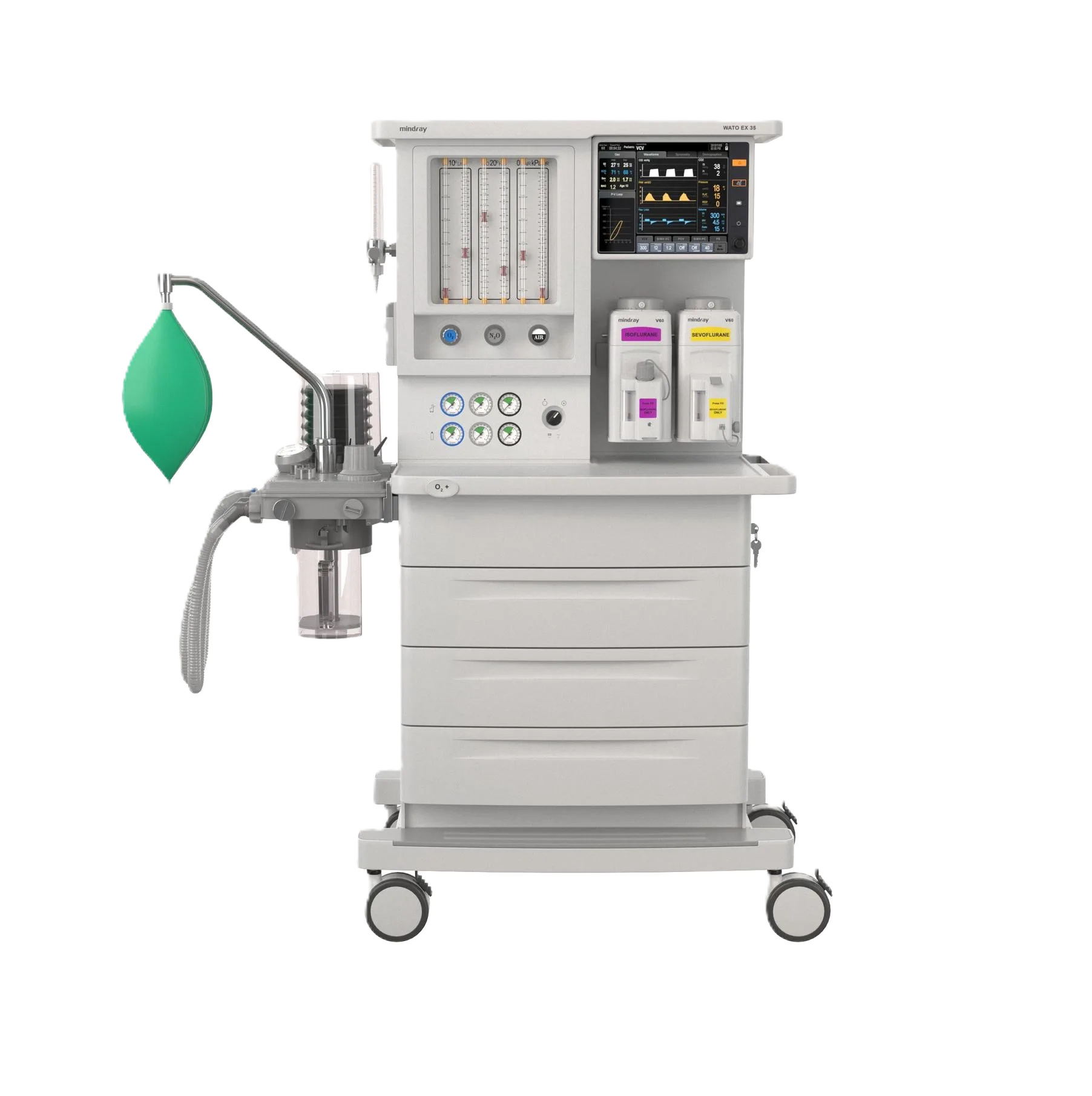

Наркозно-дыхательный аппарат Mindray WATO EX-35
Mindray WATO EX-35 — наркозно-дыхательный аппарат среднего класса. 10,4" TFT сенсорный дисплей. 6 режимов ИВЛ: VCV, PCV, SIMV-VC, SIMV-PC, PSV, ручной/спонтанный; PCV-VG — опция. ДО 20–1500 мл. 2 датчика потока с динамической компенсацией свежего газа. Компактный дыхательный контур 2,6 л для низкопоточной анестезии, автоклавирование при 134 °C. Электронный ПДКВ до 30 смH₂O.
Ключевые возможности
- 10,4" TFT сенсорный дисплей: до 3 кривых одновременно, спирометрические петли P-V / F-V / P-F
- 6 режимов вентиляции в стандарте + PCV-VG опционально
- Компенсация дыхательного объёма от VTe 20 мл: один аппарат для взрослых и детей, включая новорождённых
- 2 датчика потока (вдох + выдох) и динамическая компенсация свежего газа для точной доставки ДО
- Компактный встроенный дыхательный контур 2,6 л — быстрее реагирует на изменение состава смеси при малом потоке
- Механические ротаметры + виртуальный электронный ротаметр на экране с раздельными шкалами низкого и высокого потока
- Контур разбирается без инструмента и автоклавируется при 134 °C; байпас канистры CO₂ — замена абсорбента без остановки ИВЛ
- Электронный регулятор ПДКВ в диапазоне выкл. — 30 смH₂O
Mindray WATO EX-35 — наркозно-дыхательный аппарат среднего класса из линейки WATO (EX-20, EX-30, EX-35, EX-65). Аппарат рассчитан на взрослых, детей и новорождённых: благодаря компенсации дыхательного объёма вентиляция возможна начиная с VTe 20 мл, без замены аппарата под педиатрического пациента.
10,4-дюймовый TFT сенсорный дисплей показывает до 3 кривых одновременно и спирометрические петли P-V, F-V, P-F. Ротаметры механические, а на экране дополнительно отображается виртуальный электронный ротаметр с раздельными шкалами низкого (0–1 л/мин) и высокого (1–15 л/мин) потока — так точнее выставляется малый поток свежего газа.
Базовый набор включает 6 режимов вентиляции: VCV, PCV, SIMV-VC, SIMV-PC, PSV с вентиляцией при апноэ и ручной/спонтанный. Режим PCV-VG (контроль по давлению с гарантией объёма) доступен как опция. Два датчика потока (вдох и выдох) обеспечивают динамическую компенсацию свежего газа и точность доставки дыхательного объёма.
Встроенный дыхательный контур объёмом 2,6 л рассчитан на низкопоточную анестезию, легко разбирается и выдерживает автоклавирование при 134 °C. Байпас канистры CO₂ позволяет менять абсорбент во время ИВЛ. Предусмотрено до 2 посадочных мест под испарители, газовый мониторинг подключается опционально.
Вентилятор
Ротаметры и газовый блок
Дыхательный контур
Испаритель
Дисплей и мониторинг
Расширенный мониторинг
Конструкция
Питание
Сертификация
Режимы вентиляции
Фиксированный дыхательный объём при каждом вдохе. Гарантирует заданный МОД. Базовый режим для плановой анестезии.
Заданное давление вдоха. Объём зависит от комплайнса лёгких. Предпочтительна при риске баротравмы и в педиатрии.
Принудительные вдохи с контролем по объёму, синхронизированные со спонтанным дыханием. Для постепенного перевода на самостоятельное дыхание в конце анестезии.
Принудительные вдохи с контролем по давлению, синхронизированные со спонтанным дыханием. Снижает работу дыхания при восстановлении спонтанного дыхания.
PSV усиливает каждый спонтанный вдох. При апноэ аппарат переходит на резервную принудительную вентиляцию. Для выхода из анестезии.
Ручная вентиляция дыхательным мешком через контур аппарата или спонтанное дыхание пациента. Стандарт для индукции, ларингоскопии и экстренных ситуаций.
Опция. Volume Guarantee: аппарат управляет давлением и автоматически подбирает его для доставки заданного дыхательного объёма при минимально возможном давлении вдоха.
Комплектация и опции
Зелёная отметка — базовая поставка, «Опция» — за дополнительную плату
Экспертное мнение
WATO EX-35 — рабочий аппарат для плановой анестезии в многопрофильной операционной. Шесть режимов в стандарте закрывают типовые сценарии: VCV и PCV для основной части наркоза, SIMV и PSV — для перевода пациента на спонтанное дыхание в конце операции. Если в операционной бывают пациенты с нестабильной механикой лёгких, стоит сразу заказать опцию PCV-VG. Компенсация ДО от 20 мл позволяет вести на этом же аппарате детей. Контур 2,6 л и виртуальный ротаметр с отдельной шкалой 0–1 л/мин упрощают низкопоточную анестезию. Если нужны SIMV-VG, Lung Recruitment, BIS и кардиохирургические сценарии — смотрите WATO EX-65.
Документы и нормативная информация
Похожие модели
Частые вопросы
Чем WATO EX-35 отличается от EX-65?
EX-35 — средний класс линейки WATO, EX-65 — высокий. У EX-35: 10,4" TFT сенсорный дисплей (у EX-65 — 15"), 6 режимов ИВЛ в стандарте (у EX-65 — 9), PCV-VG — опция (у EX-65 PCV-VG и SIMV-VG в стандарте), механические ротаметры с виртуальным электронным ротаметром на экране (у EX-65 — электронные с механическим резервом). Lung Recruitment, BIS, автопереключателя приводного газа и встроенного аспиратора в EX-35 нет — это функции EX-65.
Подходит ли WATO EX-35 для детей и новорождённых?
Да. Диапазон дыхательного объёма в VCV — 20–1500 мл, а компенсация дыхательного объёма работает начиная с VTe 20 мл. Один аппарат используют для взрослых, детей и новорождённых без смены аппарата. Для точной вентиляции малых объёмов работают 2 датчика потока с динамической компенсацией свежего газа.
Какие режимы вентиляции есть в WATO EX-35?
В стандарте 6 режимов: VCV (объёмно-контролируемая), PCV (давление-контролируемая), SIMV-VC, SIMV-PC, PSV с вентиляцией при апноэ и ручной/спонтанный. Режим PCV-VG (Volume Guarantee) устанавливается как опция.
Нужна ли опция PCV-VG?
PCV-VG (Pressure Controlled Ventilation — Volume Guarantee) управляет давлением вдоха и автоматически подбирает его, чтобы доставить заданный дыхательный объём при минимально возможном давлении. Опция полезна, если в операционной бывают пациенты с меняющимся комплайнсом лёгких: лапароскопия, ожирение, положение Тренделенбурга. Для плановой общей хирургии достаточно VCV и PCV.
Подходит ли EX-35 для низкопоточной анестезии?
Да. Встроенный дыхательный контур объёмом 2,6 л быстрее реагирует на изменение состава смеси при малом потоке свежего газа. Виртуальный электронный ротаметр на экране показывает шкалу низкого потока 0–1 л/мин отдельно от шкалы 1–15 л/мин, поэтому малый поток выставляется точнее. Для контроля концентрации анестетика подключается опциональный газовый мониторинг.
Можно ли подключить газовый мониторинг к WATO EX-35?
Да, газовый мониторинг (AG) и EtCO₂ устанавливаются как опции. В базовой конфигурации аппарат отображает дыхательный объём, концентрацию O₂, давление в дыхательных путях, частоту дыхания, минутный объём и ПДКВ, до 3 кривых и петли P-V, F-V, P-F.
Как обрабатывать дыхательный контур EX-35?
Встроенный дыхательный контур разбирается и выдерживает автоклавирование при 134 °C. Байпас канистры CO₂ позволяет заменить абсорбент во время ИВЛ без остановки вентиляции. Режим и периодичность обработки — по руководству по эксплуатации.
Кто обслуживает WATO EX-35 после покупки?
ООО «Медфорд» — официальный дистрибьютор Mindray в РФ со статусом «Золотой сервис Mindray». Техническое обслуживание медицинских изделий выполняется по лицензии Росздравнадзора ФС-99-04-000387 (ТОМИ). Гарантия на аппарат — 2 года. Инженеры работают в Москве, Екатеринбурге и Махачкале, выезжают по РФ.
